Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Haier
Modelis	XI 4B2E1B-84
Matmenys	(P x G x A) 598 x 555 x 818-898 mm (reguliuojamas aukštis)
Maitinimas	220-240 V / 50 Hz (standartinis)
Reikalingas vandens slėgis	0,08 - 1 MPa
Talpa	12 komplektų (apytiksliai)
Triukšmo lygis	44 dB (apytiksliai)
Energijos klasė	A (apytiksliai)
Plovimo programos	Keli (išsamiau nenurodyta)
Parinktys	Atidėtas paleidimas (tikėtina)
Sauga	Apsauga nuo perpildymo, vaikų užraktas (tikėtina)
Aukščio reguliavimas	Taip, priekinėmis ir galinėmis kojelėmis (nuo 818 iki 898 mm)
Tvirtinimas	Prie baldų šonų arba prie stalviršio
Priešgarinė juosta	Pridedama (montuojama po stalviršiu)
Virtuvės plokštė	Nuimama, max svoris 9 kg
Pridedami įrankiai	Varžtai, grėžimo šablonas, T15 raktas
Montavimas	Būtinas kvalifikuoto techniko atliktas montavimas
Priežiūra	Reguliariai valyti filtrus (rekomenduojama)
Atsarginės dalys	Prieinamos per Haier techninės priežiūros tarnybą
Pridedami dokumentai	Montavimo ir naudojimo instrukcija

Dažnai užduodami klausimai - XI 4B2E1B-84 HAIER

Kaip sureguliuoti indaplovės aukštį?

Aukštį galima reguliuoti nuo 818 iki 898 mm reguliuojant priekines ir galines kojeles. Pirmiausia pakreipkite prietaisą, tada sureguliuokite galinę kojelę iš priekio naudodami tam skirtą varžtą. Tada sureguliuokite priekines kojeles, kad išlygintumėte.

Kokio tipo virtuvės plokštė yra suderinama?

Plokštė turi būti 16–22 mm storio, o didžiausias svoris – 9 kg. Naudokite pateiktą grėžimo šabloną, kad teisingai išdėstytumėte tvirtinimo varžtus.

Kaip sumontuoti priešgarinę juostą?

Pridedamą lipnią juostą užklijuokite po stalviršiu ir ant gretimų baldų šonų, kad apsaugotumėte medieną nuo drėgmės. Laikykitės instrukcijoje pateiktų ženklų.

Ar galiu įmontuoti indaplovę po kaitlente?

Ne, draudžiama montuoti indaplovę po kaitlente ar šalia šilumos šaltinių. Laikykitės saugos atstumų.

Ką daryti, jei išteka vanduo?

Indaplovė turi apsaugą nuo perpildymo, kuri automatiškai sustabdo vandens tiekimą. Patikrinkite, ar išleidimo žarna neužsikimšusi, ir susisiekite su techninės priežiūros tarnyba, jei problema išlieka.

Kaip pritvirtinti indaplovę prie baldų?

Naudokite pateiktus varžtus, kad pritvirtintumėte prie gretimų baldų šonų; jei tai neįmanoma, pritvirtinkite prie stalviršio naudodami pateiktus laikiklius. Atkreipkite dėmesį į ne medines medžiagas.

Kokio vandens slėgio reikia?

Vandens slėgis turi būti nuo 0,08 iki 1 MPa. Prieš pradedant naudoti patikrinkite savo įrangą.

Kaip išmontuoti indaplovę, jei reikia?

Atjunkite elektros ir vandens tiekimą, atsukite tvirtinimo varžtus, tada šiek tiek pakelkite prietaisą, kad jį ištrauktumėte. Baldas lieka pakartotinai naudojamas.

Ką daryti, jei durelės neužsidaro tinkamai?

Įsitikinkite, kad indaplovė yra išlyginta. Netinkamas kojelių reguliavimas gali neleisti visiškai uždaryti durelių ir sukelti garų nuotėkį.

Kur rasti serijos numerį?

Prieš montavimą užsirašykite serijos numerį, nes jo gali prireikti remontui. Jis paprastai yra ant vardinės lentelės durelių viduje arba šone.

NAUDOJIMO INSTRUKCIJA XI 4B2E1B-84 HAIER

Si montavimo instrukcija skirta virtuvės gamintojams, kurie integruos šiuos produktus. Siekiant saugumo ir geriausių rezultatų, atidžiai perskaitykite šią instrukciją, įskaitant saugos nurodymus, ir laikykite ją ateities reikmėms. Prieš tęsdami montavimą, užsirašykite serijinį numerį, nes jis gali prireikti taisymo atveju. Patikrinkite, ar transportavimo metu nebuvo pažeidimų ir kilus abejo-nių prieš naudojimą pasitarkite su techniku. Visada laikykite visą pakuotės medžiagą vaikams nepasiekiamoje vietoje.

i Pastaba: Šiame dokumente pateiktos savybės ir vaizdai yra tik informacinio pobūdžio ir gali būti pakeisti be jspėjimo.

Turinys

1 Saugumo jspėjimai dėl jdiegimo p.2-3

2 Kur jrengti indaplovę p.3

3 Indaplovės matmenys p.4-5

1. Idiegimo vaizdo jrašas žingsnis po žingsnio p.6

5 Irankiai diegimui p.6

6 Imontavimo matmenys p.7

7 Indaplovés jrengimo nurodymai p.8 - 17

7.1 Garų juostelės montavimas
7.2 Aukščio reguliavimas
7.3 Galinės kojos reguliavimas
7.4 Priekinių kojelių aukščio reguliavimas
7.5 Pasvirimo reguliavimas
7.6 Idėjimas j integruotą skyrių
7.7 Priekinių kojų tvirtinimas
7.8 Skydelio paruošimas
7.9 Skydelio montavimas
7.10 Mašinos tvirtinimas prie virtuvės

8 Jungtis prie vandens ir elektros tinklo p.18 - 19

8.1 Jungimo schema
8.2 Saugos jtaisai

9 Pristatymas vartotojui p.19

10 Indaplovės išmontavimas p.19

1 Saugumo įspėjimai dėl įdiegimo

Perskaitykite šias instrukcijas prieš pradėdami gaminio montavimą. Jūsų saugumas mums labai svarbus. Prieš naudodami gaminį, atidžiai perskaitykite šią informaciją.

• Montavimą turi atlikti kvalifikuotas technikas, kuris žino ir laikosi galiojančių šalies, kurioje vykdoma montavimo procedūra, įstatymų bei gamintojo nurodymų;
• Jei reikia gamintojo pagalbos norint pašalinti del neteisingo jrengimo kilusias problemas, tokia pagalba nejtraukiama i garantiją;
• Pašalinkite pakuotės medžiagas prieš jjungdami prietaisą;
• Išpakavę produktą, jsitikinkite, kad jis nėra pažeistas. Jei pastebėjote problemų, susisiekite su techninės pagalbos centru prieš pradėdami montavimą ir nejunkite jo prie elektros tinklo;
• Sugedęs produktas gali sukelti trumpąjj jungimą, elektros smūgj, gaisrą ir kitus pavojus;
• Patikrinkite, ar pakuotėje yra priedų ar papildomų medžiagų (maišeliai su varžtais, dokumentai, brošiūros ir kt.) ir, jei taip, juos išimkite ir pasilikite;
• Netinkamas jrengimas gali sukelti žalą ar sužalojimus žmonėms, gyvūnams ar daiktams. Gamintojas neatsako už tokią žalą ar sužalojimus;
• Saugus naudojimas garantuojamas tik tuo atveju, jei jrengimas buvo atliktas teisingai pagal šias instrukcijas. Netinkamo jrengimo atveju atsakomybė tenka montuotojui;
  • Diegiant prietaisas neturi būti prijungtas prie elektros tinklo;
• Rekomenduojama montuojant mūvėti apsaugines pirštines, kad būtų išvengta pjūvių;
• Netinkamos instaliacijos, prietaiso klastojimo ar netinkamo prijungimo atveju produkto garantija netenka galios;
• Isitikinkite, kad po jmontavimo produkto maitinimo laidas nebūtų prieinamas;
• Sumontavus kabelis neturi liestis su judančiomis virtuvės komponentų dalimis (pvz., stalčiumi) ir neturi būti veikiamas mechaninių jėgų;
• Pristatydamas gaminj galutiniam vartotojui, technikas turi jsitikinti, kad jis buvo tinkamai jdiegtas;
• Nejunkite gaminio prie elektros tinklo, kol priekinis skydelis nebus visiškai sumontuotas. Priešingu atveju gali kilti elektros pavojus;
• Būkite atsargūs transportuodami, gaminys yra sunkus;
• Prieš pradėdami montavimą, patikrinkite visus integruotos ertmės matmenis, palygindami juos su instrukcijomis šiame vadove. Atkreipkite dėmesį, kad galima

sulyginti duris su kitais baldais, net jei jos yra aukštesnės nei valdymo skydelis;

• Isitikinkite, kad montavimo vieta yra stabili ir tvirta;
• Užklijuokite apsauginę plèvelę iš montavimo rinkinio po stalviršiu ir ant aplinkinių baldų. Ši plèvelė saugo baldus nuo drėgmės;
• Būkite atsargūs atidarydami ir uždarydami gaminj;
• Netinkamas montavimas gali sukelti gaminio apvirtimg;
• Gaminys turi būti lygus, kad tinkamai veiktų, kitaip durys tinkamai neužsidarys, o karšti garai išeis į išorę.

Kur jrengti indaplovę

2

• İdiekite ir naudokite šj gaminį uždaroje, uždengtoje, sausoje ir gerai vėdinamoje aplinkoje;
• Nejrenkite gaminio atvirose vietose, kuriose jis būtų veikiamas oro sąlygų;
• Sumontuokite gamini netoli elektros lizdo;
• Naudokite gaminj tik tuo atveju, jei jis yra įmontuotas, kitaip kyla sužalojimo ir nudegimo pavojus;
• Neděkite indaplověs po kaitlente;
• Negalima jrengti gaminio šalia šilumos šaltinių (radiatorių, krosnių ir kt.);
• Nedėkite gaminio ant kilimų ar panašių paviršių;
• Padėkite gaminį ant švaraus, lygaus ir tvirto paviršiaus;

3 Indaplovès matmenys

Matmenys mm

Produkto priekinis aksonometrinis vaizdas

Priekinis produkto aksonometrinis vaizdas su virtuvės durelėmis

⚠ DÉMESIO: jei virtuvès skydas sveria daugiau nei 9 kg, kreipkitės j techninę pagalbą.

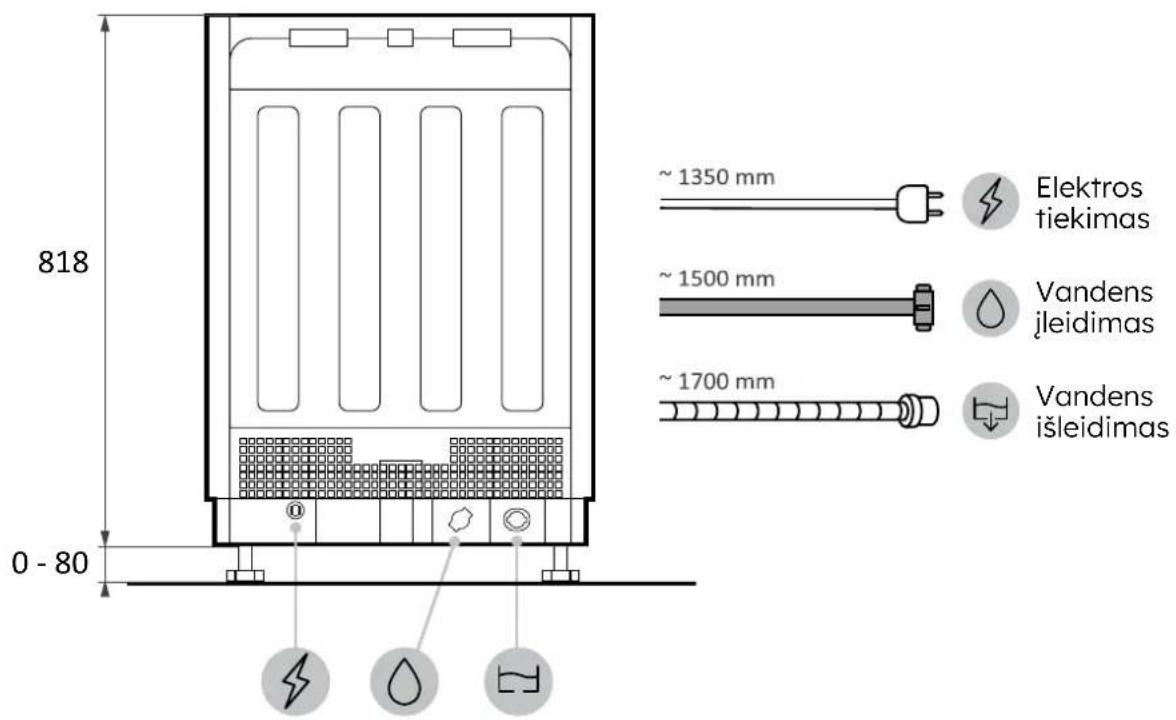

Matmenys mm

Vaizdas iš galo

Šoninis vaizdas

4 Idiegimo vaizdo įrašas žingsnis po žingsni

Galite peržiūrėti gaminio diegimo vaizdo įrašą nuskaitydami QR kodą:

arba spustelėję šią nuorodą

5 ἐrankiai diegimui

Reikalingi jrankiai

Irankiai, pateikiami su gaminiu

Matmenys mm

Aksonometrinis vaizdas

A

A DÈMESIO: Minimalus indaplovės aukštis yra 818 mm; tokiu atveju atstumas tarp virtuvės durelių ir grindų turi būti nuo 90 iki 120 mm. Jei indaplovė pakelta (maks. 898 mm), atstumas tarp durelių ir grindų turi proporcingai padidėti iki 170-200 mm.

7 Indaplovés jrengimo nurodymai

7.1 Garų juostelės montavimas

Užklijuokite juostą po stalviršiu ir šonams šalia esančių spintelių

1.

1.

7.2 Aukščio reguliavimas

Pakreipkite indaplovę pakeldami galinę dalj apie 10 cm

7.3 Galinės kojos reguliavimas

Reguliuokite galinės kojelės aukštį iš priekio, kaip nurodyta.

7 Indaplovés jrengimo nurodymai

7.4 Priekinių kojelių aukščio reguliavimas

Veikti tiesiogiai priekinėse kojelėse. Jei reikia, šiek tiek pakelkite indaplovę.

Išlyginkite indaplove vertikalioje ir horizontalioje plokštumoje.

7.6 Idėjimas i įmontuojamą skyrių

Idėkite indaplove į įmontuojamą skyrių ir patikrinkite matmenis bei nuokrypius.

7.7 Priekinių kojų tvirtinimas

Patikrinus visus matmenis, galutinai pritvirtinkite priekines kojeles, kad jos laikui begant neišsilaikytų. Šią operaciją galima atlikti ir po virtuvės panelės pritvirtinimo.

7 Indaplovés jrengimo nurodymai

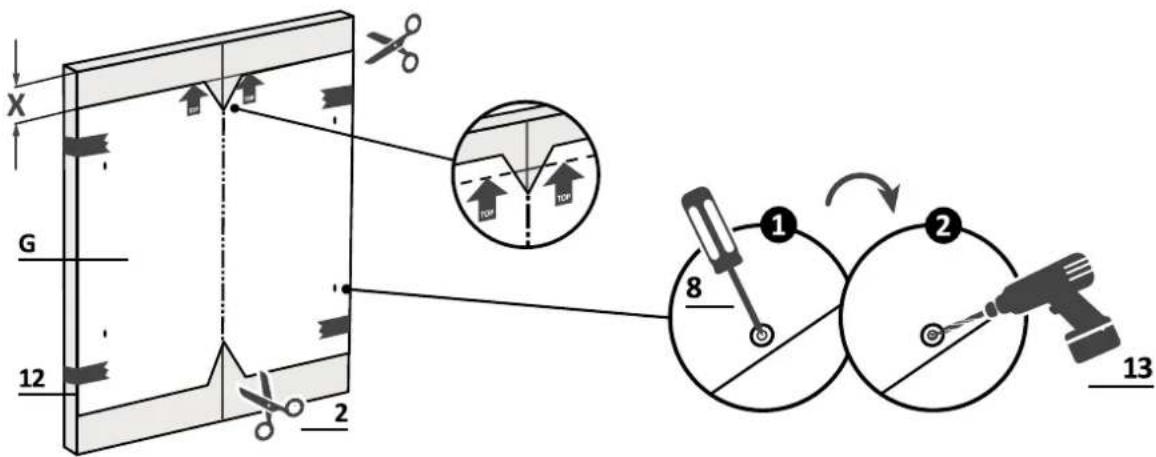

7.8 Skydelio paruošimas

1.

Išmatuokite atstumą tarp gretimų durelių viršutinio krašto ir indaplovės;

Perkelkite matmenj ant virtuvės skydelio ir pažymėkite centrą.

3.

Uždėkite gręžimo šablong ir vykdykite pateiktas instrukcijas;

7.8 Skydelio paruošimas

4.

Nuimkite šablong ir pritvirtinkite priedus.

⚠ DĖMESIO: Venkite, kad varžtų galvutės išljstų už galinės skydelio pusės montuojant rankeną.

Prijunkite skydelj prie indaplovės;

Prikalte skydelj prie indaplovės viršutinės dalies;

Atidarykite indaplovės duris, laikydami virtuvės skydelio apatinę dalį, tada at- sukite apatinį varžtus;

5.

Isitikinkite, kad skydelis yra pilnai jstatytas; pritvirtinkite virtuvės skydelį prie indaplovės naudojant pridėtus varžtus.

7 Indaplovés jrengimo nurodymai

⚠ DĖMESIO: Dabar prijunkite indaplovę prie vandens ir elektros tinklo, vadovaudamiesi 8 skyriuje pateiktais nurodymais.

7.10 Mašinos tvirtinimas prie virtuvės

Instrukcijos, kaip pritvirtinti indaplovę prie gretimų spintelių šono.

⚠ ISPĖJIMAS: Jei negalite pritvirtinti indaplovės šonu, naudokite pridedamus laikiklius ir pritvirtinkite ją prie stalviršio; būkite atsargūs, jei stalviršio medžiaga nėra mediena.

8 Jungtis prie vandens ir elektros tinklo

8.1 Jungimo schema

Montavimo schemos stulpeliui

⚠ ISPĖJIMAS: Isitikinkite, kad vandens slėgis yra tarp 0,08 Mpa ir 1 Mpa.

8.2 Saugos įtaisai

Visos indaplovės turi apsaugą nuo perpildymo, kuri gedimo atveju, kai vandens lygis viršija normą, automatiškai sustabdo vandens tiekimą ir/arba pašalina perteklių.

Išsamesnės informacijos rasite Vartotojo vadove.

Pristatymas vartotojui

9

Idiegimo pabaigoje:

• Informuokite vartotoją apie pagrindines funkcijas;
• Informuokite vartotoją apie visus svarbius saugaus naudojimo ir tvarkymo aspektus;
• Pristatykite vartotojui priedus ir naudojimo bei montavimo instrukcijas, kurias reikia atidžiai saugoti.

Idiegimo pabaigoje nuimkite apsauginę plèvelę, juostą ir visas kitas pakuotes bei išimkite pridedamus priedus iš indaplovės.

Pastaba: Tikroji produkto išvaizda priklauso nuo pasirinkto modelio.

Indaplovės išmontavimas

10

• Atjunkite gamini nuo elektros ir vandens tiekimo;
  • Išsukite tvirtinimo varžtus,
• Šiek tiek pakelkite gaminj ir visiškai jj ištraukite;
• Šis gaminys nepažeidžia baldų, kurie taip pat gali būti naudojami su nauju prietaisu.
