Ürün Tipi	Ankastre Bulaşık Makinesi
Marka	Haier
Model	XI 4B2E1B-84
Boyutlar (G x D x Y)	598 x 555 x 818-898 mm (ayarlanabilir yükseklik)
Elektrik Beslemesi	220-240 V / 50 Hz (standart)
Gerekli Su Basıncı	0,08 - 1 MPa
Kapasite	12 kişilik (tahmini)
Ses Seviyesi	44 dB (tahmini)
Enerji Sınıfı	A (tahmini)
Yıkama Programları	Çoklu (detaylar verilmemiş)
Seçenekler	Gecikmeli Başlatma (muhtemel)
Güvenlik	Taşma önleme sistemi, çocuk kilidi (muhtemel)
Yükseklik Ayarı	Evet, ön ve arka ayaklarla (818 - 898 mm arası)
Montaj	Mobilyalara yan taraftan veya tezgaha
Buhar Bandı	Dahildir (tezgah altına takılmalıdır)
Mutfak Paneli	Çıkarılabilir, maksimum ağırlık 9 kg
Verilen Araçlar	Vidalar, delik şablonu, T15 anahtarı
Kurulum	Yetkili teknisyen tarafından yapılmalıdır (zorunlu)
Bakım	Filtreleri düzenli olarak temizleyin (öneri)
Yedek Parçalar	Haier satış sonrası servisi aracılığıyla temin edilebilir
Dahil Olan Belgeler	Kurulum ve kullanım kılavuzu

Sık sorulan sorular - XI 4B2E1B-84 HAIER

Bulaşık makinesinin yüksekliği nasıl ayarlanır?

Yükseklik, ön ve arka ayaklar ayarlanarak 818 ile 898 mm arasında ayarlanabilir. Önce cihazı eğin, ardından ön taraftaki vidayı kullanarak arka ayağı ayarlayın. Daha sonra ön ayakları düzgün hizalamak için ayarlayın.

Hangi tür mutfak paneli uyumludur?

Panel 16-22 mm kalınlığında ve maksimum 9 kg ağırlığında olmalıdır. Sabitleme vidalarını doğru konumlandırmak için verilen delik şablonunu kullanın.

Buhar bandı nasıl takılır?

Ahşabı nemden korumak için verilen yapışkan bandı tezgah altına ve bitişik mobilyaların yanlarına uygulayın. Kılavuzdaki işaretleri takip edin.

Bulaşık makinesini bir ocak altına kurabilir miyim?

Hayır, bulaşık makinesini ocak altına veya ısı kaynaklarının yakınına kurmak yasaktır. Güvenli mesafeleri koruyun.

Su taşması durumunda ne yapmalıyım?

Bulaşık makinesi, su girişini otomatik olarak durduran bir taşma önleme cihazına sahiptir. Tahliye hortumunun tıkalı olmadığını kontrol edin ve sorun devam ederse müşteri hizmetleri ile iletişime geçin.

Bulaşık makinesi mobilyalara nasıl sabitlenir?

Verilen vidaları kullanarak bitişik mobilyalara yandan sabitleyin veya mümkün değilse, dahil edilen braketlerle tezgaha sabitleyin. Ahşap olmayan malzemelere dikkat edin.

Hangi su basıncı gereklidir?

Su basıncı 0,08 ile 1 MPa arasında olmalıdır. Kullanıma başlamadan önce tesisatınızı kontrol edin.

Gerekirse bulaşık makinesi nasıl sökülür?

Elektrik ve su bağlantılarını kesin, sabitleme vidalarını sökün, ardından cihazı çıkarmak için hafifçe kaldırın. Mobilya yeniden kullanılabilir durumda kalır.

Kapı düzgün kapanmazsa ne yapmalıyım?

Bulaşık makinesinin düzgün bir şekilde dengelendiğinden emin olun. Ayakların yanlış ayarlanması tam kapanmayı engelleyebilir ve buhar sızıntılarına neden olabilir.

Seri numarası nerede bulunur?

Seri numarasını kurulumdan önce not edin, çünkü onarım için gerekebilir. Genellikle kapının içindeki etikette veya yan tarafta bulunur.

KULLANIM KILAVUZU XI 4B2E1B-84 HAIER

Bu kurulum el kitabı, bu ürünleri entegre edecek mutfak üreticileri için hazırlanmıştır. Güvenliği sağlamak ve en iyi sonuçları elde etmek için bu el kitabı, güvenlik talimatları da dâhil olmak üzere, dikkatlice okuyun ve gelecekteki referanslar için saklayın. Kuruluma başlamadan önce, tamir gerektirebileceği durumlarda ihtiyaç duyulabileceği için seri numarasını not edin. Nakliye sırasında herhangi bir hasar olup olmadığını kontrol edin ve kullanım öncesinde şüpheye düşerseniz bir teknisyene danışın. Tüm ambalaj malzemelerini her zaman çocukların erişemeyeceği bir yerde tutun.

i Not: Bu belgede yer alan özellikler ve görseller yalnızca bilgilendirme amaçlıdır ve önceden haber verilmeksizin değiştirilebilir.

İçindekiler

1 Kurulum için güvenlik uyarıları p.2-3

2 Bulaşık makinesi nereye kurulmalı p.3

3 Bulaşık makinesi boyutları p.4-5

4 Adım adım kurulum videosu p.6

5 Kurulum araçları p.6

6 Gömme ölçüleri p.7

7 Bulaşık makinesi kurulumu ile ilgili talimatlar p.8 - 17

7.1 Buhar bandının montajı
7.2 Yükseklik ayarı
7.3 Arka ayağın ayarlanması
7.4 Ön ayakların yüksekliğinin ayarlanması
7.5 Eğim ayarı
7.6 Gömme bölmeye yerleştirme
7.7 Ön ayakların sabitlenmesi
7.8 Panelin hazırlanması
7.9 Panelin montaji
7.10 Makinenin mutfağa sabitlenmesi

8 Su ve elektrik şebekesine bağlantı p.18 - 19

8.1 Bağlantı diyagramı

8.2 Güvenlik cihazları

9 Kullanıcıya teslimat p.19

10 Bulaşık makinesinin sökülmesi p.19

1 Kurulum için güvenlik uyarıları

Ürünün kurulumuna başlamadan önce bu talimatları okuyun. Güvenliğiniz bizim için çok önemlidir. Ürünü kullanmadan önce bu bilgileri dikkatlice okuyun.

• Kurulum, kurulumun yapılacağı ülkenin yürürlükteki yasalarını ve üretici talimatlarını bilen ve bunlara uyan kalifiye bir teknisyen tarafından yapılmalıdır;
• Kurulum hatalarından kaynaklanan arızaları gidermek için üreticinin yardımı gerekiyorsa, bu yardım garanti kapsamına girmez;
• Cihazı çalıştırmadan önce ambalaj malzemesini çıkarın;
• Ürünü ambalajından çıkardıktan sonra hasarlı olmadığından emin olun ve herhangi bir sorun durumunda kurulumdan önce teknik servise başvurun; ürünü elektrik ağına bağlamayın;
• Hasarlı bir ürün kısa devreye, elektrik çarpmasına, yangın tehlikesine ve diğer tehlikelere neden olabilir;
• Ambalajın içinde aksesuarlar veya eşlik eden malzemeler (vidalı poşetler, belgeler, broşürler vb.) olup olmadığını kontrol edin ve varsa çıkarıp saklayın;
• Hatalı kurulum, insanlara, hayvanlara veya eşyalara zarar veya yaralanmaya neden olabilir. Üretici, bu tür zarar veya yaralanmalardan sorumlu tutulamaz;
• Güvenli kullanım yalnızca kurulum bu talimatlara uygun olarak doğru şekilde yapıldığında garanti edilir. Hatalı kurulumdan kaynaklanan hasarlarda sorumluluk kurulum yapan kişiye aittir;
• Kurulum sırasında cihaz elektrik şebekesine bağlı olmamalıdır;
• Kurulum sırasında kesik yaralanmalarını önlemek için koruyucu eldiven kullanılması önerilir;
• Hatalı kurulum, cihazın kurcalanması veya uygun olmayan bağlantı durumunda ürün garantisi geçersiz olur;
• Ürünün güç kablosunun montajdan sonra erişilebilir olmadığından emin olun;
• Kurulumdan sonra güç kablosu, mutfak bileşenlerinin hareketli parçalarıyla (örneğin bir çekmeceyle) temas etmemeli ve mekanik zorlanmalara maruz kalmamalıdır;
• Ürünün son kullanıcıya tesliminde, teknisyen ürünün doğru şekilde kurulduğundan emin olmalıdır;
• Ürünü, ön panel tamamen monte edilmeden elektrik ağına bağlamayın. Aksi takdirde elektrik çarpması riski olabilir;
• Taşıma sırasında dikkatli olun, ürün ağırdır;

• Kuruluma başlamadan önce, bu kılavuzda yer alan talimatlarla karşılaştırarak yerleşik bölmenin tüm ölçülerini kontrol edin. Kapının, kontrol panelinden yüksek olsa bile, diğer mobilya kapılarıyla hizalanabileceği unutmayın;

• Kurulum alanının sabit ve sağlam olduğundan emin olun;

• Kurulum kitinde verilen koruyucu filmi tezgah altına ve çevredeki mobilyalara uygulayın. Bu film mobilyaları nemden korur;
• Ürünü açarken ve kapatırken dikkatli olun;
• Yanlış kurulum ürünün devrilmesine neden olabilir;
• Ürün düzgün çalışması için dengede olmalıdır, aksi takdirde kapı düzgün kapanmaz ve sıcak buhar dışarı çıkabilir.

Bulaşık makinesi nereye kurulmalı

2

• Bu ürünü kapalı, örtülü, kuru ve iyi havalandırılmış bir ortamda kurun ve kullanın;
• Ürünü açık hava koşullarına maruz kalan alanlara kurmayın;
• Ürünü bir elektrik prizinin yakınına monte edin;
• Ürünü yalnızca gömme bir alana yerleştirilmişse kullanın, aksi takdirde yaralanma ve yanık riski vardır;
• Bulaşık makinesini ocak altına kurmayın;
• Ürünü ısı kaynaklarının (radyatörler, sobalar vb.) yakınına kurmayın;
• Ürünü halılar veya benzeri yüzeyler üzerine koymayın;
• Ürünü temiz, düz ve sağlam bir yüzeye yerleştirin.

3 Bulaşık makinesi boyutları

Boyutlar mm cinsindendir

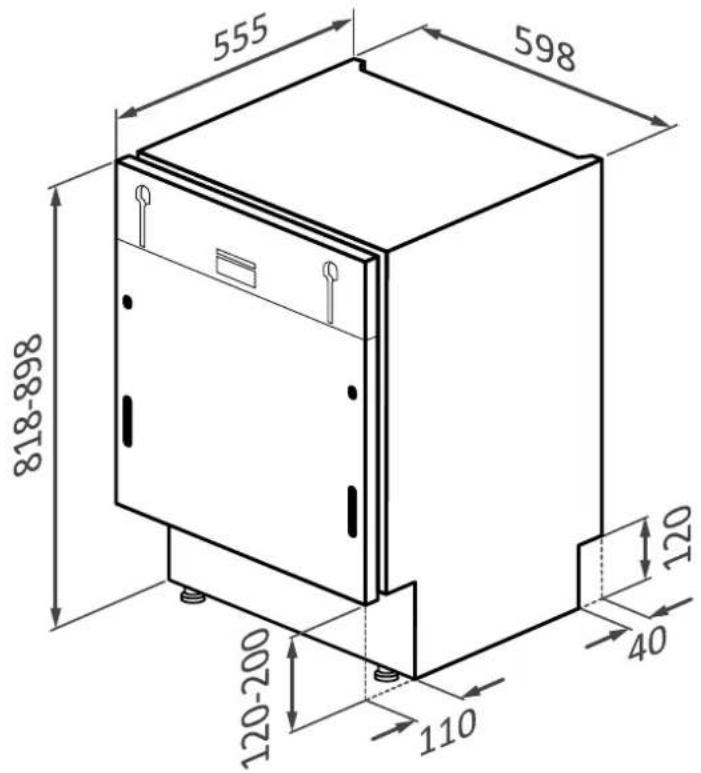

Ürünün önden aksonometrik görünümü

Mutfak kapılı önden aksonometrik görünüm

⚠ DİKKAT: mutfak paneli 9 kg'dan ağırsa, müşteri hizmetleriyle ile-tişime geçin.

Boyutlar mm cinsindendir

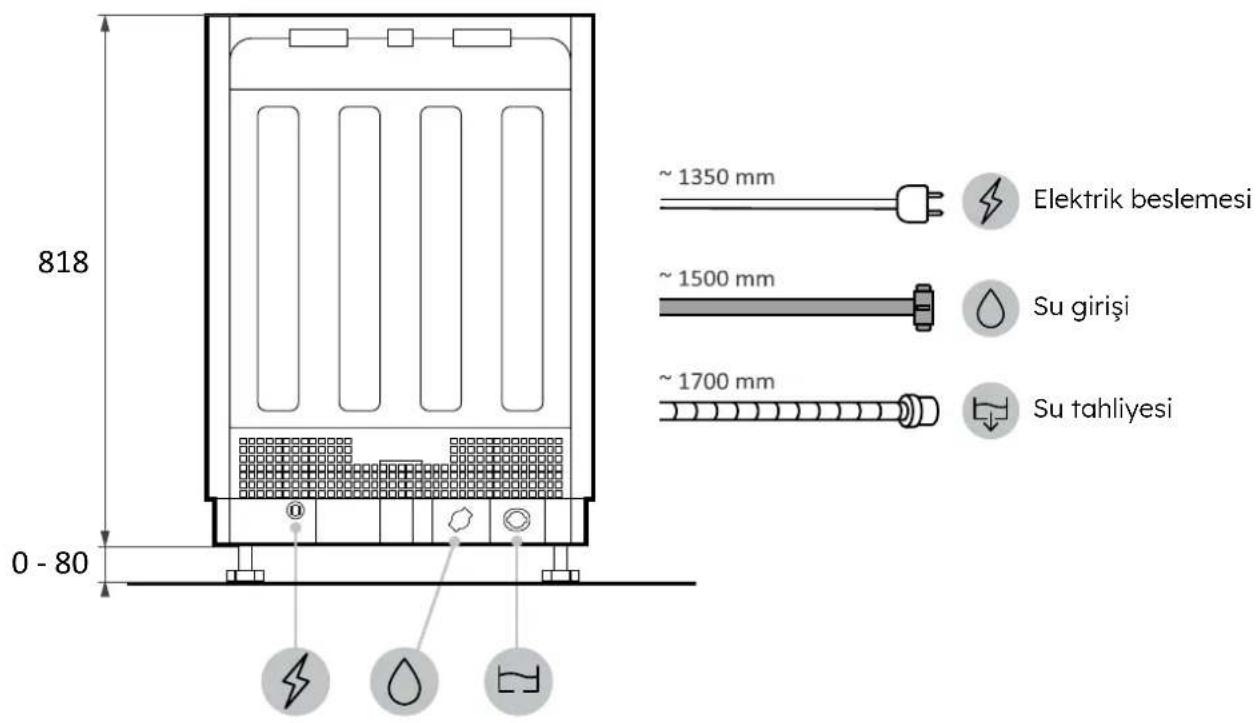

Arka görünüm

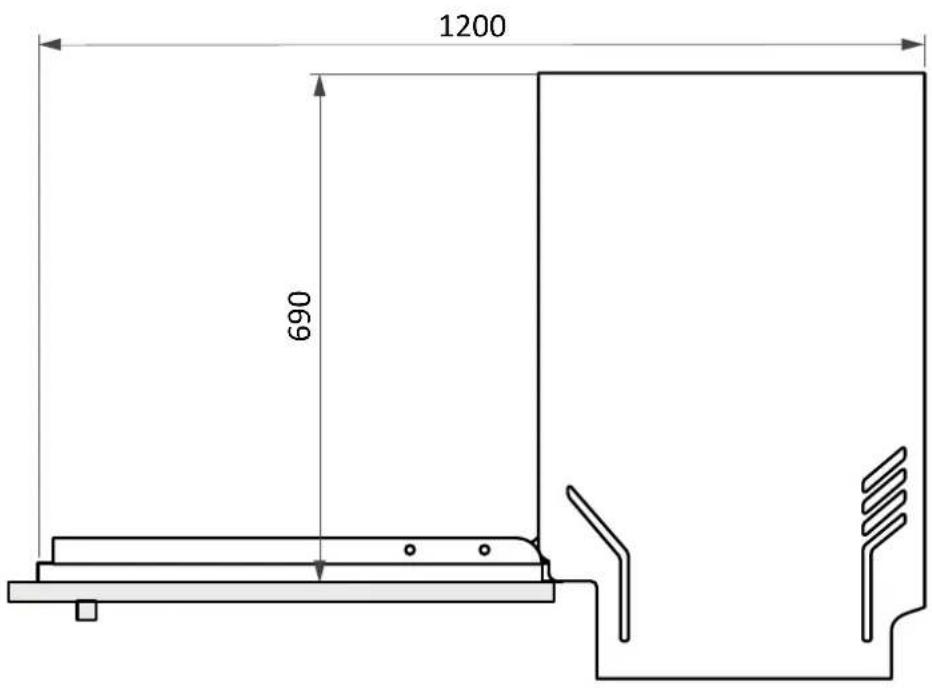

Sidovy

4 Adım adım kurulum videosu

Ürünün kurulum videosunu QR Kodunu taratarak izleyebilirsiniz:

veya aşağıdakiine tıklayarak

5 Kurulum araçları

Gerekli aletler

Ürünle birlikte verilen aletler

Boyutlar mm cinsindendir

Aksanometrik görünüm

A

⚠ DİKKAT: Bulaşık makinesinin minimum yüksekliği 818 mm'dir; bu durumda mutfak kapısıyla zemin arasındaki mesafe 90 ile 120 mm arasında olmalıdır. Bulaşık makinesi yükseltilirse (maks. 898 mm), bu mesafe de orantılı olarak artmalıdır, maksimum 170 ile 200 mm arasında.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.1 Buhar bandının montajı

Tezgahın altına ve bitişik dolapların yanlarına şerit uygulayın.

1.

1.

Bulaşik makinesini arka kısmını yaklaşık 10 cm kaldırarak eğin.

7.3 Arka ayağın ayarlanması

Makinenin önünden arka ayağın yüksekliğini belirtildiği gibi ayarlayın.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.4 Ön ayakların yüksekliğinin ayarlanması

Ön ayaklar üzerinde doğrudan hareket edin. Gerekirse bulaşık makinesini hafifçe kaldırın.

Bulaşık makinesini dikey ve yatay düzleme göre hizalayın.

7.6 Gömme bölmeye yerleştirme

Bulaşık makinesini gömme yuvasına yerleştirin ve ölçüleri ile toleransları kontrol edin.

7.7 Ön ayakların sabitlenmesi

Tüm ölçüler kontrol edildikten sonra, ön ayaklar zamanla gevşememesi için kalıcı olarak sabitlenmelidir. Bu işlem mutfak paneli takıldıktan sonra da yapılabilir.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.8 Panelin hazırlanması

1.

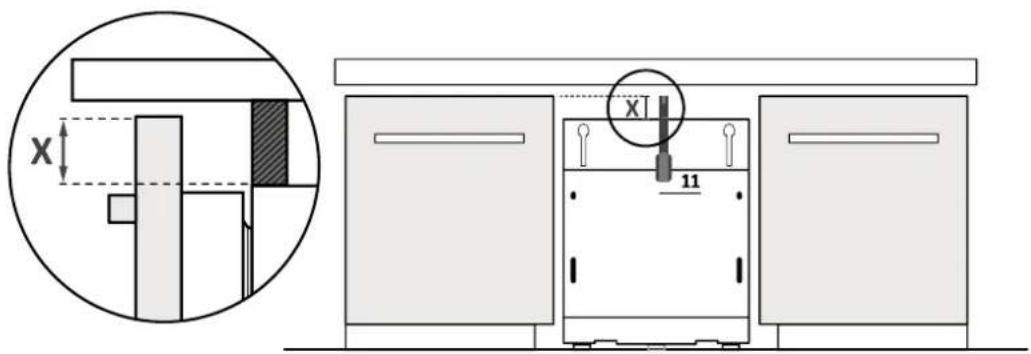

Bitişik kapakların üst kenarı ile bulaşik makinesi arasındaki mesafeyi ölçün;

Ölçümü mutfak paneline aktarın ve merkezi belirleyin;

3.

Delme şablonunu uygulayın ve verilen talimatları izleyin;

7.8 Panelin hazırlanması

4.

Şablonu çıkarın ve aksesuarları takın.

⚠ DİKKAT: Kolu monte ederken vidaların başlarının panelin arka yüzeyinden dışarı çıkmamasına dikkat edin.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

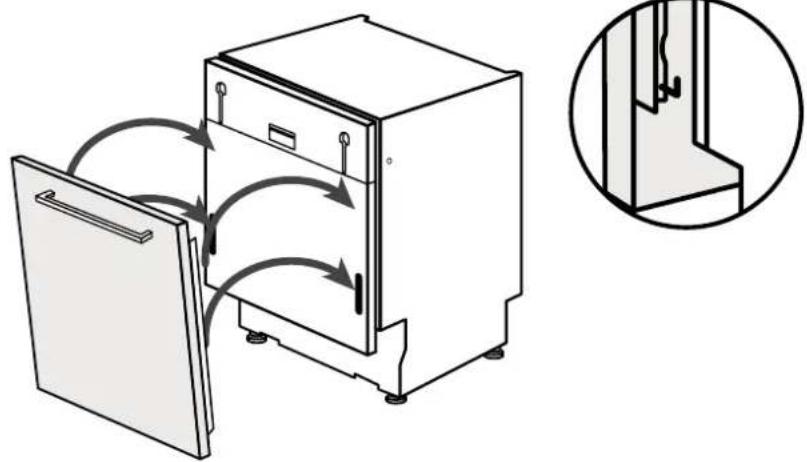

7.9 Panel montaji

1.

Paneli bulaşik makinesine takın;

Paneli bulaşik makinesinin alt kısmına sabitleyin;

3.

Paneli bulaşik makinesinin üst kısmına sabitleyin;

Bulaşık makinesi kapısını açarken mutfak panelinin alt kısmını tutun, ardından alt vidaları sökün;

5.

Panelin tamamen yerleştiğinden emin olun; mutfak panelini birlikte verilen vidalarla bulaşık makinesine sabitleyin.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

⚠ DİKKAT: Bulaşık makinesini şimdi su ve elektrik şebekesine, 8. bölümdeki talimatlara uyarak bağlayın.

7.10 Makinenin mutfağa sabitlenmesi

Bulaşık makinesini bitişik dolapların yan tarafına sabitleme talimatları.

⚠️ UYARI: Bulaşık makinesini yanlardan sabitleyemiyorsanız, verilen braketleri kullanarak tezgaha sabitleyin; tezgah malzemesi ahşap değilse dikkatli olun.

8 Su ve elektrik şebekesine bağlantı

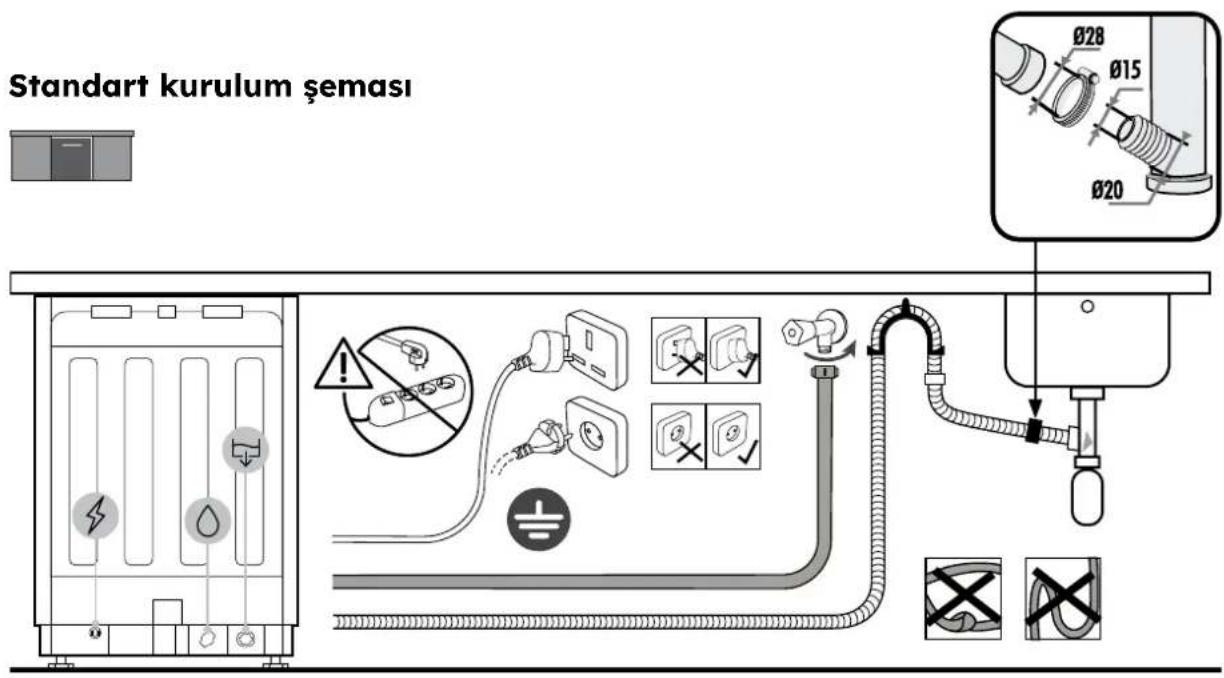

8.1 Bağlantı diyagramı

Sütun montaj şeması

⚠️ UYARI: Su basıncının 0,08 Mpa ile 1 Mpa arasında olduğundan emin olun.

8.2 Güvenlik cihazları

Tüm bulaşik makineleri, arıza durumunda su seviyesi normalin üzerine çıkarsa su girişini otomatik olarak durduran ve/veya fazla suyu boşaltan taşıma önleyici güvenlik cihazı ile donatılmıştır.

Daha fazla bilgi için Kullanım Kılavuzuna bakınız.

Kullanıcıya teslimat

9

Kurulumun sonunda:

• Kullanıcıyı temel işlevler hakkında bilgilendirin;
• Kullanıcıyı güvenli kullanım ve elleçleme ile ilgili tüm önemli konular hakkında bilgilendirin;
• Kullanıcıya aksesuarları ve dikkatlice saklanması gereken kullanım ve montaj talimatlarını teslim edin.

Kurulumun sonunda koruyucu filmi, bandı ve diğer tüm ambalaj malzemelerini çıkarın ve bulaşık makinesinin içindeki verilen aksesuarları alın.

Not: Ürünün gerçek görünümü seçilen modele bağlıdır.

Bulaşık makinesinin sökülmesi

10

• Ürünü elektrik ve su şebekesinden ayırın;
• Montaj vidalarını sökün;
• Ürünü hafifçe kaldırın ve tamamen çıkarın;
• Bu ürün mobilyaya zarar vermez, mobilya yeni bir cihazla da kullanılabilir.
