ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ STE 18-3 130 Flex

el Auθεντικές οδηγίες χειρισμού 111

Χρησιμοποιούμενα σύμβολα ..... 111

Σύμβολα στο προϊόν 111

Για την ασφάλειά σας 111

Θόρυβος και κραδασμός 115

Τεχνικά χαρακτηριστικά ..... 116

Με μια ματιά 117

Οδηγίες χρήσης 118

Υποδείξεις εργασίας 120

Συντήρηση και φροντίδα 120

Υποδείξεις απόσυρσης 121

Δήλωση πιστότητας ζε.... 121

Αποκλεισμός ευθύνης 121

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο προϊόν

Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!

Φοράτε προστατευτικά ματογυάλια!

Κρατάτε το ηλεκτρικό εργαλείο πάντοτε και με τα δύο χέρια κατά την εργασία!

Υπόδειξη απόσυρσης για το παλιό μηχάνημα (βλ. στη σελίδα 121)!

Κατηγορία προστασίας II

Σήμανση CE

Για την ασφάλειά σας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:

- τις παρούσες οδηγίες χειρισμού,

- τις "Γενικές υποδείξεις ασφαλείας" σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315915),

- τις για τον τόπο εργασίας ισχύοντες κανόνες και προδιαγραφές σχετικά με την πρόληψη ατυχημάτων.

Αυτό το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τα τελευταία δεδομένα της τεχνικής και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας. Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται

- για την αρμόζουσα χρήση,

- σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.

Οι βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως.

Αρμόζουσα χρήση

Το εργαλείο σκαρπίσματος STE 18-3 130 προορίζεται

– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,

– για τη λείανση και το φρεζάρισμα πέτρι- νων επιφανειών με εργαλεία που παρέ- χονται από τον κατασκευαστή για αυτή τη συσκευή,

– για τη χρήση σε σκάλες και για επιφάνειες. Η χρήση δίσκων κοπής, δίσκων απόξεσης και δίσκων λείανσης βεντάλια ή συρματοβουρτσών δεν επιτρέπεται.

Κατά τη χρήση του εργαλείου σκαρπίσματος STE 18-3 130 πρέπει να συνδεθεί απορροφητήρας σκόνης της κατηγορίας Μ.

Υποδείξεις ασφαλείας για όλες τις εφαρμογές

Κοινές υποδείξεις ασφαλείας για τη λείανση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλείψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

■ Αυτό το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται ως λειαντήρας. Διαβά στε όλες τις υποδείξεις ασφαλείας, τις οδη γίες, τις απεικονίσεις και τα στοιχεία που λαμβάνετε μαζί με τη συσκευή. Εάν δεν τηρήσετε όλες τις ακόλουθες οδηγίες, μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/ και σοβαροί τραυματισμοί.
■ Το παρόν ηλεκτρικό εργαλείο δεν είναι κα τάλληλο για λείανση με σμυριδόχαρτο, εργασίες με συρματόβουρτσες, στίλβωση, κοπή οπών ή λείανση κοπής. Τυχόν χρήσεις, για τις οποίες δεν προορίζεται το ηλεκτρικό εργαλείο, μπορεί να προκαλέ - σουν κινδύνους και τραυματισμούς.
■ Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο για λειτουργίες, για πις οποίες δεν έχει κατασκευαστεί και οι οποίες δεν προβλέπονται από τον κατασκευαστή του. Μια τέτοια μετατροπή ενδέχεται να προκαλέσει απώλεια του ελέγχου και σοβαρούς τραυματισμούς.
■ Μη χρησιμοποιείτε ποτέ ένα εργαλείο εφαρμογής που δεν έχει προβλεφθεί και καθοριστεί από τον κατασκευαστή ειδικά για αυτό το ηλεκτρικό εργαλείο. Το γεγονός ότι μπορείτε να στερεώσετε τα αξεσουάρ αυτά στο ηλεκτρικό εργαλείο σας, δεν μπορεί να εγγυηθεί από μόνο του την ασφαλή χρήση τους.
■ Η εξωτερική διάμετρος και το πάχος του εργαλείου εφαρμογής πρέπει να ανταποκρίνονται στα στοιχεία με τις διαστάσεις του ηλεκτρικού μηχανήματός σας. Εργαλεία εφαρμογής με λανθασμένες διαστάσεις δεν τυγχάνουν επαρκούς προστασίας υύτε μπορούν να ελεγχθούν.

■ Οι δίσκοι λείανσης, η υποδοχή των δίσκων λείανσης ή τα άλλα εξαρτήματα πρέπει να ταιριάζουν ακριβώς με την άτρακτο λείανσης του ηλεκτρικού μηχανήματός σας. Τα εργαλεία εφαρμογής, τα οποία δεν ταιριάζουν ακριβώς στην άτρακτο λείανσης του ηλεκτρικού μηχανήματος, προξενούν πολύ ισχυρούς κραδασμούς και μπορούν να οδηγήσουν στην απώλεια του ελέγχου.

■ Οι διαστάσεις για τη στερέωση του εργα - λείου εφαρμογής πρέπει να ταιριάζουν με τις διαστάσεις του μέσου στερέωσης του ηλεκτρικού εργαλείου.Τα εργαλεία εφαρμογής που δεν στερεώνονται με ακριβή εφαρμογή στο ηλεκτρικό εργαλείο, περι- στρέφονται ανομοιόμορφα, παρουσιάζουν έντονους κραδασμούς και ενδέχεται να προκαλέσουν απώλεια του ελέγχου.

■ Μη χρησιμοποιήσετε κατεστραμμένα εργαλεία εφαρμογής. Πριν από κάθε χρήση ελέγχετε τα εργαλεία εφαρμογής για γρέζια και ρωγμές και την υποδοχή των δίσκων λείανσης για ρωγμές, φθορά από τη μακρά χρήση ή την πολυκαιρία. Αν το ηλεκτρικό μηχάνημα ή το εργαλείο εφαρμογής πέσουν κάτω, ελέγξτε τα για ζημιές ή χρησιμοποιήστε ένα άθικτο εργαλείο εφαρμογής. Αφού ελέγχθηκε και αντικαταστάθηκε το εργαλείο εφαρμογής, απομακρυνθείτε εσείς και άλλα πρόσωπα που βρίσκονται κοντά στο μηχάνημα από το επίπεδο του περιστρεφόμενου εργαλείου εφαρμογής και εκτελέστε μία δοκιμαστική λειτουργία του μηχανήματος διάρκειας ενός λεππού με το μέγιστο αριθμό στροφών. Τα κατεστραμμένα εργαλεία εφαρμογής σπάζουν στις περισσότερες περιπτώσεις εντός αυτού του χρόνου δοκιμής.

■ Φοράτε προσωπικό προστατευτικό εξοπλισμό. Χρησιμοποιείτε ανάλογα με την εφαρμογή πλήρη προστασία προσώπου, προστασία ματιών ή προστατευτικά ματογυάλια. Όταν χρειάζεται, φοράτε μάσκα προστασίας από σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, η οποία κρατά μακριά σας τα μικρά σωματίδια λειαντικού και υλικών. Τα μάτια θα πρέπει να προστατεύονται από ξένα σώματα που εκσφενδονίζονται προς όλες τις κατευθύνσεις και προκύπτουν σε διάφορες

εφαρμογές. Η προστασία από σκόνη ή η μάσκα προστασίας αναπνοής πρέπει να φιλτράρουν την σκόνη που σχηματίζεται κατά την εφαρμογή. Αν είστε εκτεθειμένοι για μεγάλο διάστημα σε δυνατό θόρυβο, μπορείτε να απωλέσετε την ακοή σας.

■ Προσέχετε να βρίσκονται τα άλλα πρόσωπα σε απόσταση ασφαλείας από την περιοχή εργασίας σας. Ο καθένας, που εισέρχεται στην περιοχή εργασίας, πρέπει να φοράει προσωπικό προστατευτικό εξοπλισμό. Θραύσματα του κατεργαζόμενου τεμαχίου ή σπασμένα εργαλεία εφαρμογής μπορούν να εκσφενδονιστούν και να προξενήσουν τραύματα επίσης και εκτός της άμεσης περιοχής εργασίας.
■ Κρατάτε το μηχάνημα μόνο στις μονωμένες επιφάνειες λαβές, κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφοδοπικό καλώδιο. Η επαφή με ένα ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.
■ Διατηρήστε το καλώδιο σύνδεσης ηλεκτρικού δικτύου μακριά από περιστρεφόμενα εργαλεία εφαρμογής. Εάν τυχόν χάσετε τον έλεγχο της συσκευής, μπορεί να κοπεί ή να μπλεχτεί το καλώδιο σύνδεσης ηλεκτρικού δικτύου, με συνέπεια να έρθει το χέρι ή ο βραχίονάς σας σε επαφή με το περιστρεφόμενο εργαλείο εφαρμογής.
■ Μην αποθέτετε το ηλεκτρικό μηχάνημα, προτού ακινητοποιηθεί τελείως το εργαλείο εφαρμογής. Το περιστρεφόμενο εργαλείο εφαρμογής μπορεί να έρθει σε επαφή με την επιφάνεια απόθεσης, πράγμα το οποίο μπορεί να οδηγήσει στην απώλεια του ελέγχου του ηλεκτρικού μηχανήματος.
■ Μην αφήνετε ποτέ ηλεκτρικό μηχάνημα να λειτουργεί, ενώ το μεταφέρετε.Η ενδυμασία σας μπορεί από την τυχαία επαφή με το περιστρεφόμενο εργαλείο εφαρμογής να πιαστεί σ' αυτό και το εργαλείο εφαρμογής να καρφωθεί στο σώμα σας και να σας τραυματίσει.

■ Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού μηχανήματος.Η φτερωτή του κινητήρα απορροφά σκόνη μέσα στο περίβλημα και η ισχυρή συσσώρευση μεταλλικής σκόνης μπορεί να προξενήσει ηλεκτρικούς κινδύνους.

■ Μη χρησιμοποιείτε ποτέ το ηλεκτρικό μηχάνημα κοντά σε εύκαυστα υλικά. Σπινθήρες μπορούν να προξενήσουν την ανάφλεξη αυτών των υλικών.

■ Μη χρησιμοποιείτε εργαλεία εφαρμογής που χρειάζονται υγρά μέσα ψύξης. Η ψύξης μπορεί να οδηγήσει σε ηλεκτροπληξία.

Περαιτέρω υποδείξεις ασφαλείας για όλες τις εφαρμογές

Αντεπιστροφή ("κλώτσημα") και αντίστοιχες υποδείξεις ασφαλείας Αντεπιστροφή ("κλώτσημα") είναι η ξαφνική αντίδραση, σε περίπτωση που το περιστρεφόμενο εργαλείο εφαρμογής έχει γαντζωθεί ή μπλοκάρει, όπως δίσκος λείανσης, υποδοχή δίσκου λείανσης, συρματοβουρτσα κτλ. Το γάντζωμα ή μπλοκάρισμα οδηγεί σε ακαριαίο σταμάτημα του περιστρεφόμενου εργαλείου εφαρμογής. Έτσι επιταχύνεται το μη ελεγχόμενο ηλεκτρικό μηχάνημα αντίθετα προς την κατεύθυνση περιστροφής του εργαλείου εφαρμογής στο σημείο μπλοκαρίσματος. Αν για παράδειγμα ένας δίσκος λείανσης έχει γαντζωθεί ή μπλοκάρει στο κατεργαζόμενο τεμάχιο, τότε μπορεί η άκρη του δίσκου λείανσης, η οποία βυθίζεται μέσα στο κατεργαζόμενο τεμάχιο να πιαστεί και έτσι να σπάσει ο δίσκος λείανσης ή να προκαλέσει αντεπιστροφή. Ο δίσκος λείανσης κινείται τότε προς τον χειριστή ή μακριά από αυτόν, ανάλογα με την κατεύθυνση περιστροφής του δίσκου στο σημείο του μπλοκαρίσματος. Στην περίπτωση αυτή οι δίσκοι λείανσης μπορούν επίσης να σπάσουν.

Η αντεπιστροφή είναι η συνέπεια λανθασμένης ή εσφαλμένης χρήσης του ηλεκτρικού μηχανήματος. Μπορεί να εμποδιστεί με κατάλληλα προφυλακτικά μέτρα, όπως περιγράφεται παρακάτω.

■ Κρατάτε πάντοτε καλά το ηλεκτρικό μηχάνημα και φέρνετε το σώμα και τα μπράτσα σας σε τέτοια θέση, στην οποία μπορούν να αποσβεστούν και να αντισταθμιστούν καλά οι δυνάμεις από την

αντεπιστροφή. Αν υπάρχει, χρησιμοποιείτε πάντοτε την πρόσθετη λαβή, ώστε να έχετε τον μέγιστο δυνατό έλεγχο των δυνάμεων από αντεπιστροφή ή κατά τις στιγμές αντίδρασης κατά την αύξηση των στροφών στο μέγιστο. Ο χειριστής μπορεί με τα κατάλληλα προφυλακτικά μέτρα να ελέγχει τις δυνάμεις από την αντεπιστροφή και την αντίδραση.

■ Μη φέρετε ποτέ τα χέρια σας κοντά σε περιστρεφόμενα εργαλεία εφαρμογής. Το εργαλείο εφαρμογής μπορεί κατά την αντεπιστροφή να κινηθεί πάνω από το χέρι σας.
■ Αποφεύγετε με το σώμα σας την περιοχή, προς την οποία θα κινηθεί το ηλεκτρικό μηχάνημα σε περίπτωση αντεπιστροφής. Η αντεπιστροφή επιταχύνει το ηλεκτρικό μηχάνημα αντίθετα προς την κίνηση του δίσκου λείανσης στο σημείο μπλοκαρίσματος.
■ Δουλεύετε με ιδιαίτερη προσοχή στην περιοχή γωνιακών, αιχμηρών ακμών κτλ. Εμποδίζετε τον εκσφενδονισμό και το μάγκωμα των εργαλείων εφαρμογής από το κατεργαζόμενο τεμάχιο. Το περιστρεφόμενο εργαλείο εφαρμογής έχει την τάση σε γωνίες, οξείες ακμές ή όταν αναπηδά, να μαγκώνει. Αυτό προξενεί απώλεια του ελέγχου ή αντεπιστροφή.
■ Μη χρησιμοποιείτε πριονόλαμα αλυσίδας ή οδοντωτή πριονόλαμα. Τέτοια εργαλεία εφαρμογής προξενούν συχνά αντεπιστροφή ή απώλεια του ελέγχου του ηλεκτρικού μηχανήματος.

Ιδιαίτερες υποδείξεις ασφαλείας για τη λείανση και τη λείανση κοπής

Χρησιμοποιείτε αποκλειστικά τα σώματα λείανσης που είναι εγκεκριμένα για το ηλεκτρικό εργαλείο σας και τον προφυλακτήρα που προβλέπεται για αυτά τα σώματα λείανσης. Τα σώματα λείανσης που δεν προ -βλέπονται για το ηλεκτρικό εργαλείο, δεν μπορούν καλυφθούν επαρκώς για την πρε στασία του χρήστη και δεν είναι ασφαλή.
Οι κυρτοί δίσκοι λείανσης πρέπει να τοπο θετηθούν με τέτοιο τρόπο, ώστε η επιφά - νεια λείανσής τους να μην προεξέχει πάνω από το επίπεδο του περιθωρίου του προ φυλακτήρα. Λάθος τοποθετημένος δίσκος

λείανσης που προεξέχει από το περιθώριο του προφυλακτήρα, δεν μπορεί να θωρακιστεί επαρκώς.

Ο προφυλακτήρας πρέπει να τοποθετείται με ασφάλεια στο ηλεκτρικό εργαλείο και για μέγιστη ασφάλεια να είναι έτσι ρυθμι - σμένος, ώστε το μικρότερο εφικτό μέρος του σώματος λείανσης να δείχνει ανοιχτό προς τον χειριστή. Ο προφυλακτήρας προστατεύει τον χειριστή από θραύσματα, τυχαία επαφή με το σώμα λείανσης και σπινθήρες που μπορεί να αναφλέξουν τα ρούχα.
■ Τα σώματα λείανσης επιτρέπεται να χρησιμοποιούνται μόνο για τις συνι στώμενες δυνατότητες εφαρμογής. Για πα-ράδειγμα: Μη λειάνετε ποτέ με την πλευρική επιφάνεια δίσκου κοπής. Οι δίσκοι κοπής προορίζονται για την απομά-κρυνση υλικού με την άκρη του δίσκου. Η πλευρική άσκηση δύναμης μπορεί να προ-καλέσει τη θραύση αυτών των σωμάτων λείανσης.
Χρησιμοποιείτε πάντοτε φλάντζα τάνυσης σε άριστη κατάσταση χωρίς βλάβη στο σωστό μέγεθος και σχήμα για τον από εσάς επιλεγμένο δίσκο λείανσης. Οι κατάλληλες φλάντζες στηρίζουν τον δίσκο λείαν – σης και μειώνουν έτσι τον κίνδυνο θραύσης του δίσκου λείανσης. Οι φλάντζες για δίσκους κοπής μπορεί να διαφέρουν από τις φλάντζες για άλλους δίσκους λείανσης.
■ Μη χρησιμοποιείτε φθαρμένους δίσκους λείανσης από μεγαλύτερα ηλεκτρικά εργα - λεία. Ένας δίσκος λείανσης για μεγαλύτερα ηλεκτρικά εργαλεία δεν προορίζεται για τους μεγαλύτερους αριθμούς στροφών μικρότερων ηλεκτρικών εργαλείων και μπορεί να σπάσει.
Χρησιμοποιείτε κατά τη χρήση δίσκων δι - πλού σκοπού πάντα τον κατάλληλο προφυλακτήρα για την εκάστοτε εφαρμογή.Η μη χρήση του σωστού προφυλακτήρα μπορεί να μην παρέχει την επιθυμητή θωράκιση και να οδηγήσει σε σοβαρούς τραυματισμούς.

Περαιτέρω υποδείξεις ασφαλείας

■ Χρησιμοποιείτε μόνον επιμηκύνσεις καλωδίων εγκεκριμένες για εξωτερική χρήση.
■ Το τρίψιμο χρωμάτων μολύβδου δεν συνιστάται. Η απομάκρυνση χρωμάτων μολύβδου πρέπει να γίνεται μόνον από τον ειδικό.
■ Μην επεξεργάζεστε υλικά, από τα οποία εκλύονται ουσίες που θέτουν σε κίνδυνο την υγεία (π. χ. αμίαντο). Λάβετε τα ανάλογα μέσα προστασίας, όταν μπορούν να προκύψουν επιβλαβείς για την υγεία, εύκαυστες ή εκρηκτικές σκόνες. Φοράτε προστατευτική μάσκα. Χρησιμοποιείτε εγκαταστάσεις απορρόφησης.

ΥΛΙΚΕΣ ΖΗΜΙΕΣ!

Η τάση του δικτύου και τα στοιχεία της τάσης στην πινακίδα τύπου πρέπει να συμφωνούν μεταξύ τους.

Θόρυβος και κραδασμός

ΥΠΟΔΕΙΞΗ

Οι τιμές για την Α ηχοστάθμη θορύβων καθώς και οι συνολικές τιμές κραδασμών δίνονται στον πίνακα „Τεχνικά χαρακτηριστικά“.

Οι τιμές θορύβου και κραδασμών υπο- λογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 62841.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

ΥΠΟΔΕΙΞΗ

Η στάθμη κραδασμών που δίνεται στις Οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες

εφαρμογές με αποκλίνοντα εξαρτήματα- εργαλεία ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Για την ακριβή εκτίμηση της δονητικής επιβάρυνσης θα πρέπει να ληφθούν υπόψη επίσης οι διάρκειες, κατά τις οποίες το μηχάνημα βρίσκεται εκτός λειπουργίας ή είναι ενεργοποιημένο, αλλά δε χρησιμοποιείται πραγματικά για εργασία. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων-εργαλείων, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.

ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Τεχνικά χαρακτηριστικά

Τύπος προϊόντος STE 18-3 130
Προϊόν Εργαλείο σκαρπίσματος
Τάση δικτύου V/Hz 220-240 / 50/60
Κατηγορία προστασίας		□/II
Απορροφούμενη ισχύς W 1750
Αποδιδόμενη ισχύς W 1060
Αριθμός στροφών χωρίς φορτίο Σ/λεπτό 1000-2800
Υποδοχή εργαλείου M14
Πλάτος εργασίας mm 55-130
Βάρος βάσει "FLEX-procedure 01" kg 7,2
Α ηχοστάθμη θορύβων βάσει του Ευρωπαϊκού Προτύπου EN 62841 (βλ. "Θόρυβος και κραδασμός"):
Στάθμη ακουστικής πίεσης L_ρA	dB(A)	92
Στάθμη ακουστικής ισχύος L_WA	dB(A) 100
Ανακρίβεια K	db 3,0
Συνολική τιμή κραδασμών βάσει του Ευρωπαϊκού Προτύπου EN 62841 (βλ. "Θόρυβος και κραδασμός"):
Τιμή εκπομπών a_h κατά τη λείανση επιφανειών σκυροδέματος	m/s ^2	7,3
Ανακρίβεια K	m/s ^2	1,5

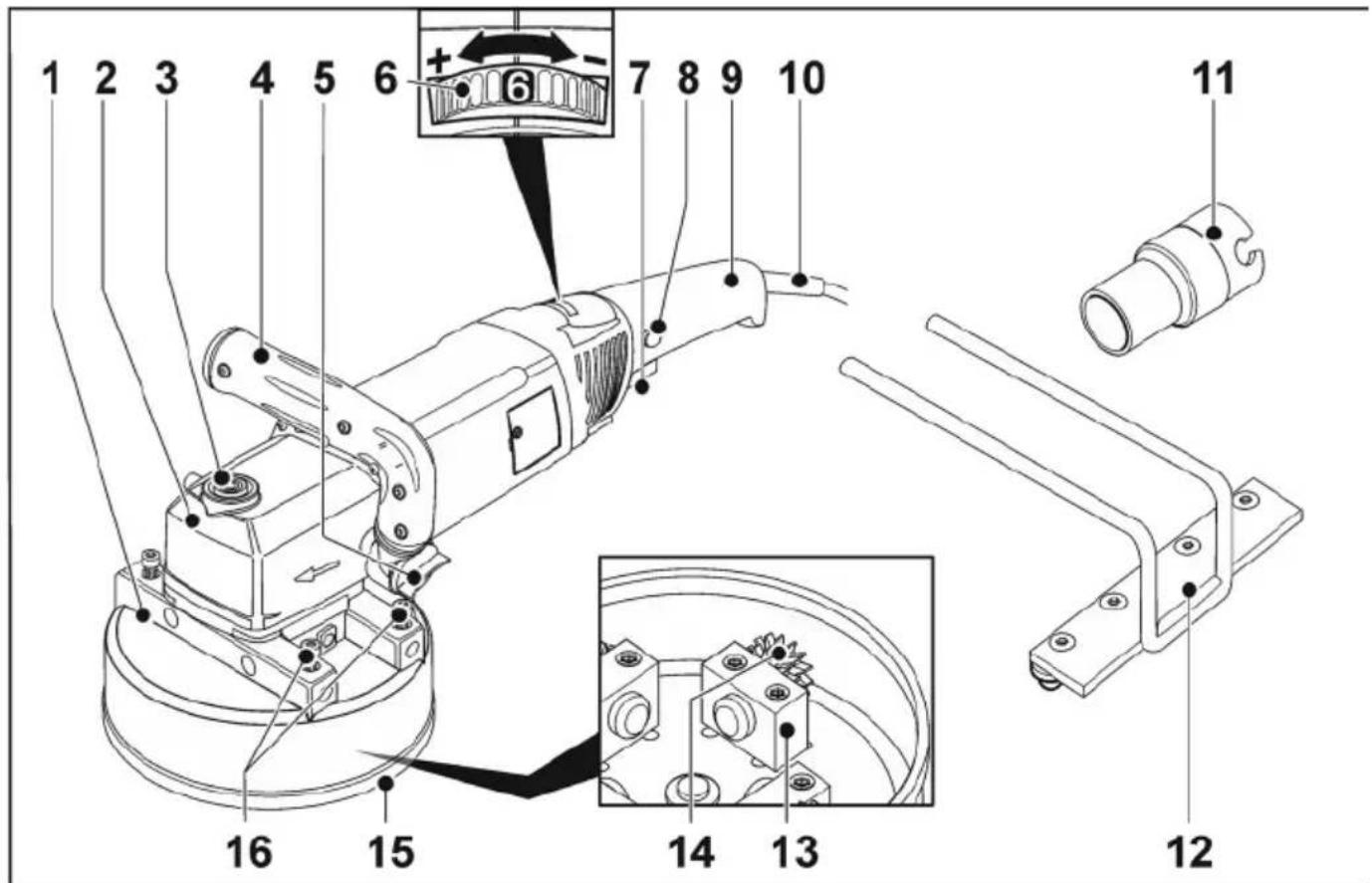

Με μια ματιά

1 2 3 4 5 6 + 7 8 9 10 11 16 15 14 13 12

1 Κεφαλή φρέζας
2 Κεφαλή μετάδοσης κίνησης
3 Ασφάλιση ατράκτου για την ασφάλιση της ατράκτου κατά την αλλαγή εργαλείου.
4 ∧ α β ή , ρ u θ μ
5 Κουμπί για τη ρύθμιση της λαβής
6 Τροχός ρύθμισης με προεπιλογή αριθμού στροφών
7 Διακόπτης για τη θέση σε και εκτός λειτουργίας.
8 Φραγή θέσης σε λειτουργία/ Κουμπί ασφάλισης Εμποδίζει την αθέλητη εκκίνηση του μηχανήματος και κλειδώνει τον διακόπτη (7) κατά τη διαρκή λειτουργία.

9 ∧ α β ή
10 Καλώδιο σύνδεσης ηλεκτρικού δικτύου 4,0 m με φις ηλεκτρικού δικτύου
11 Προσαρμογέας για την αναρρόφηση
12 Συναρμολογούμενο τέρμα
13 Βάσεις ἐδρασης v o
14 Τροχίσκος σκληρού μετάλλου
15 Λαστιχένιο προφίλ
16 Βίδες στερέωσης για συναρμολογούμενο τέρμα

Οδηγίες χρήσης

Πριν τη θέση σε λειτουργία

Ξεπακετάρετε το ηλεκτρικό μηχάνημα και τα εξαρτήματα και τα ελέγχετε για την πληρότητα της παράδοσης και ενδεχόμενες ζημιές από τη μεταφορά.

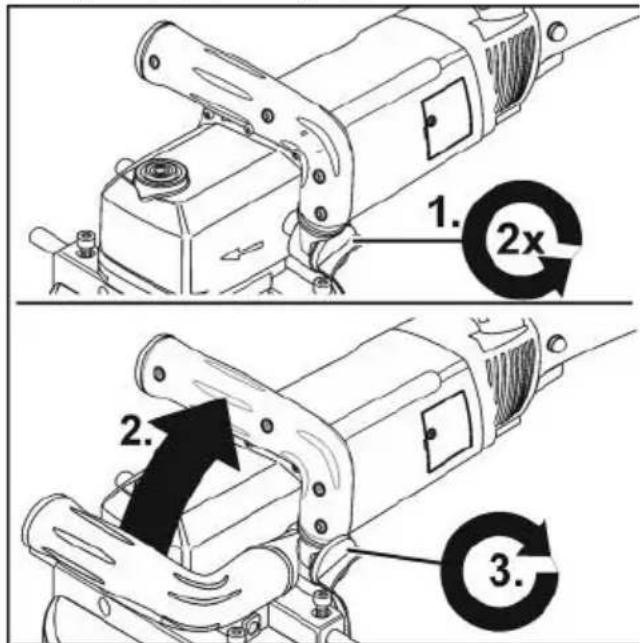

Ρύθμιση χειρολαβής

1. 2x 2. 3.

■ Λύστε το περιστροφικό κουμπί για τη ρύθμιση της χειρολαβής περ. 2 περιστροφές αντίθετα στη φορά των δεικτών του ρολογιού.
■ Ρυθμίστε τη χειρολαβή στην επιθυμητή θέση (θέση κουμπώματος 15°).
■ Προσέξτε το σωστό κούμπωμα!
■ Σφίξτε το περιστροφικό κουμπί για τη ρύθμιση της χειρολαβής στη φορά των δεικτών του ρολογιού.

i YΠΟΔΕΙΞΗ

Αν χρειάζεται η χειρολαβή μπορεί να μετατοπιστεί στην άλλη πλευρά του ηλεκτρικού εργαλείου.

Σύνδεση εγκατάστασης αναρρόφησης

ΠΡΟΣΟΧΗ!

Το εργαλείο σκαρπίσματος πρέπει να συνδέεται κατά τη λειτουργία σε ένα σύστημα αναρρόφησης. Το σύστημα αναρ ρόφησης πρέπει να είναι εγκεκριμένο για την αναρρόφηση σκόνης πετρωμάτων.

Για την αναρρόφηση ιδιαίτερα επικίνδυνων για την υγεία, καρκινογόνων, ξηρών σκονών πρέπει να χρησιμοποιείται ένας για αυτό επιτρεπόμενος, ειδικός αναρροφητήρας.

Σε κάθε βλάβη του συστήματος αναρρόφη σης, διακόψτε αμέσως την εργασία, απενερ γοποιήστε τη συσκευή. Εξαλείψτε τη βλάβη πριν από τη νέα θέση σε λειτουργία.

i YΠΟΔΕΙΞΗ

Συνιστάπαι η χρήση του ειδικού απορροφητήρα σκόνης FLEX κατηγορίας M.

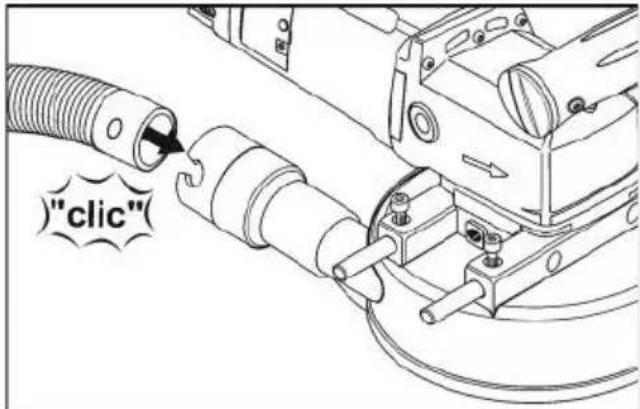

"click"

■ Στερεώστε εύκαμπτο σωλήνα αναρρό- φησης στο στόμιο σύνδεσης του προφυ- λακτήρα.
■ Στερεώστε το καλώδιο σύνδεσης με τα στηρίγματα καλωδίου (3x) που περιλαμβάνονται στον παραδιδόμενο εξοπλισμό στον εύκαμπτο σωλήνα αναρρόφησης.
■ Συνδέστε τον εύκαμπτο σωλήνα απορ- ρόφησης στην εγκατάσταση απορρόφη- σης. Προσέξτε τις οδηγίες χειρισμού της εγκατάστασης απορρόφησης! Ελέγξτε τη στερέωση! Εάν χρειάζεται χρησιμο- ποιήστε κατάλληλο προσαρμογέα.

i YΠΟΔΕΙΞΗ

Σε περίπτωση που ο δικός σας απορροφητήρας σκόνης χρειάζεται ειδικό στόμιο σύνδεσης (δηλ. κάποιο άλλο στόμιο σύνδεσης διαφορετικό από το στάνταρ στόμιο σύνδεσης των 32 mm/36 mm, το οποίο ανήκει στη συσκευασία παράδοσης του ηλεκτρικού εργαλείου), επικοινωνήστε με τον προμηθευτή του απορροφητήρα σκόνης, για να προμηθευτείτε τον κατάλληλο αντάπτορα.

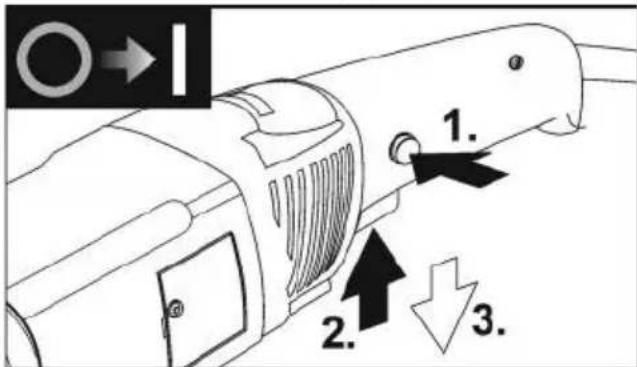

Θέση του ηλεκτρικού μηχανήματος σε και εκτός λειτουργίας

1. 2. 3.

■ Πατήστε πρώτα τη φραγή θέσης σε λειτουργία (1.). Πατήστε κατόπιν τον διακόπτη και κρατήστε τον. Αφήστε ελεύθερη τη φραγή θέσης σε λειτουργία (2.).
■ Για τη θέση εκτός λειτουργίας αφήστε τον διακόπτη ελεύθερο (3.).

Εργασίες με το ηλεκτρικό εργαλείο

Προστασία υπερφόρτωσης

Σε ακραία, σύντομη υπερφόρτωση, η προστα - σία υπερφόρτωσης αποτρέπει ζημιές στον κινη- τήρα, απενεργοποιώντας αυτόματα τη συσκευή. Περαιτέρω πληροφορίες σχετικά με τα προ- ьντα του κατασκευαστή θα βρείτε στην ηλε- κτρονική διεύθυνση www.flex-tools.com.

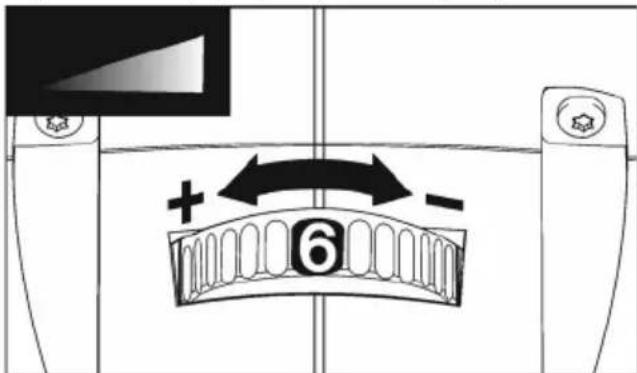

Προεπιλογή αριθμού στροφών

+ - 6

■ Για τη ρύθμιση του αριθμού στροφών λειτουργίας, ρυθμίστε τον τροχό ρύθμισης στην επιθυμητή τιμή.
■ Πατώντας απαλά τον διακόττη, η συσκευή τίθεται στον προεπιλεγμένο αριθμό στροφών.
■ Εργάζεστε μονίμως στη χαμηλή περιοχή αριθμού στροφών έως το μέγιστο τη βαθμίδα 3.

i YΠΟΔΕΙΞΗ

Σε περίπτωση υπερφόρτωσης ή υπερθέρ μανσης στη διαρκή λειτουργία το μηχάνημα μειώνει αυτόματα τον αριθμό στροφών, μέχρι να κρυώσει αρκετά.

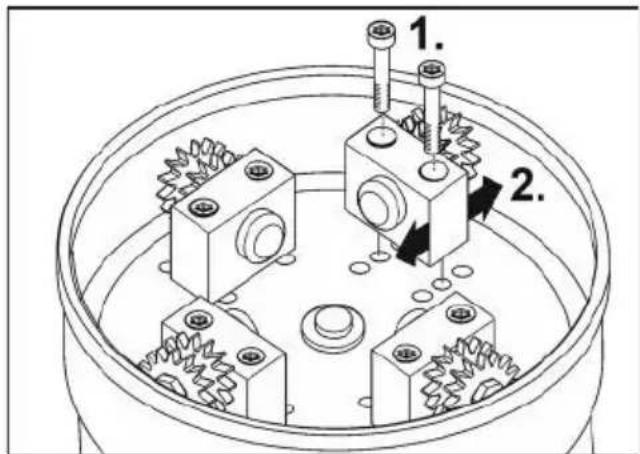

Ρύθμιση πλάτους εργασίας

Μπορούν να ρυθμιστούν διαφορετικά πλάτη εργασίας, τοποθετώντας τις βάσεις έδρασης με τους τροχίσκους σκληρού μετάλλου σε διάφορες θέσεις.

■ Τραβήξτε το φις από την πρίζα.

1. 2.

■ Λύστε τις βίδες στερέωσης των βάσεων έδρασης (1.).
■ Τοποθετήστε τις βάσεις έδρασης στην επιθυμητή θέση (2.).
■ Ταυτόχρονα, ευθυγραμμίστε τους τροχίσκους σκληρού μετάλλου ανάλογα με τις ανάγκες προς τα μέσα ή προς τα έξω.
■ Σφίξτε πάλι τις βίδες στερέωσης των βάσεων έδρασης.

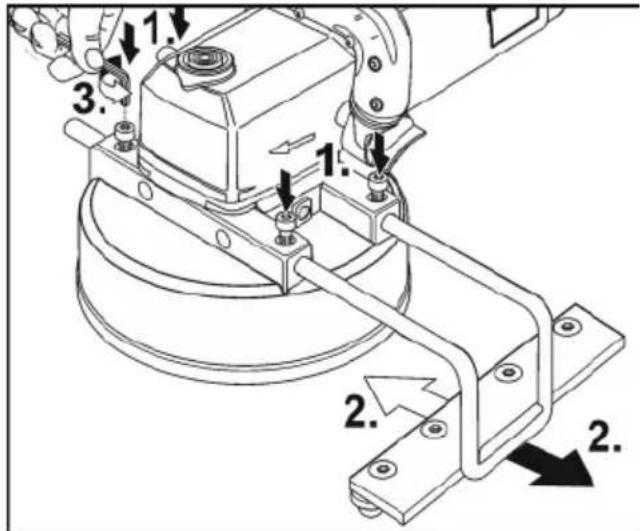

Ρύθμιση συναρμολογούμενου τέρματος

■ Ενδεχομένως λύστε τις βίδες στερέωσης (1.).
■ Εισάγετε πλευρικά το συναρμολογούμενο τέρμα και ρυθμίστε το στο επιθυμητό πλάτος εργασίας (2.).
■ Σφίξτε πάλι τις βίδες στερέωσης (3.).

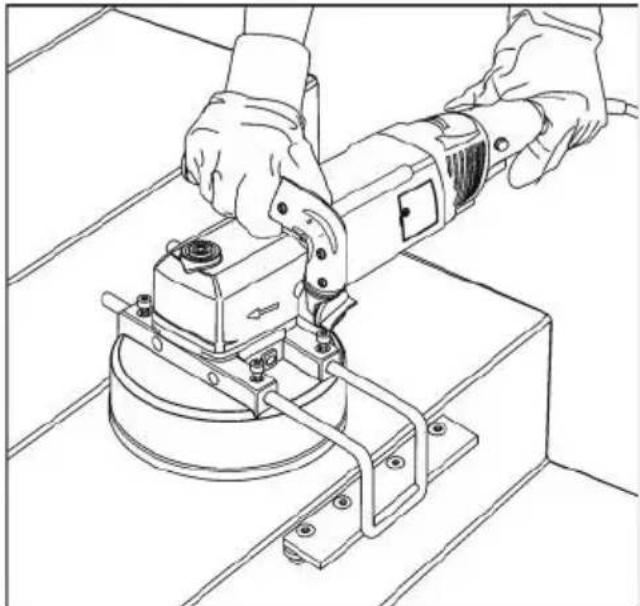

Υποδείξεις εργασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η κεφαλή φρεζαρίσματος δεν εππρέπεται να έρθει σε επαφή με αιχμηρά αντικείμενα που προεξέχουν. Κίνδυνος κλοτσήματος! Ζημιές στην κεφαλή φρεζαρίσματος. Σε ζημιές ή μεγάλη φθορά της κεφαλής φρεζαρίσματος, η κεφαλή φρεζαρίσματος πρέπει οπωσδή ποτε να αντικατασταθεί.

ΠΡΟΣΟΧΗ!

Κρατάτε το ηλεκτρικό εργαλείο πάντοτε και με τα δύο χέρια!

1. Ενδεχομένως ρυθμίστε το πλάτος εργασίας.
2. Ενδεχομένως ρυθμίστε το πλευρικό τέρμα.
3. Συνδέστε την εγκατάσταση απορρόφησης.
4. Βάλτε το φις στήν πρίζα.

5. Διεξάγετε δοκιμαστική λειτουργία για τον έλεγχο της σωστής στερέωσης του εργαλείου. Ενεργοποιήστε το ηλεκτρικό εργαλείο (χωρίς κούμπωμα) και αφήστε το να λειτουργήσει για περ. 30 δευτερόλεπτα. Ελέγξτε για ανομοιομορφίες κίνησης και κραδασμούς.

6. Ρυθμίστε τον απαιτούμενο αριθμό στροφών.

7. Θέστε την εγκατάσταση απορρόφησης σε λειτουργία.
8. Κρατάτε το ηλεκτρικό εργαλείο πάντοτε και με τα δύο χέρια.

1. Θέστε το μηχάνημα σε λειτουργία.

■ Μην αφήνετε το ηλεκτρικό εργαλείο να λειτουργεί για υπερβολικά πολύ στο ίδιο σημείο.
■ Εκτελείτε διαρκώς ομοιόμορφες παλινδρομικές κινήσεις.
■ Τηρείτε μια ελάχιστη απόσταση 1 cm από το περιθώριο του επεξεργαζόμενου υλικού.

Συντήρηση και φροντίδα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό μηχάνημα, βγάλτε το φις από την πρίζα.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μη χρησιμοποιείτε νερό ή υγρά μέσα καθαρισμού.

■ Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.
■ Καθαρίστε τον προφυλακτήρα με πεπιεσμένο αέρα.

Επισκευές

Τυχόν επισκευές και αντικατάσταση του καλωδίου ρεύματος επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο εξουσιοδοτημένο από τον κατασκευαστή συνεργείο εξυπηρέτησης πελατών.

i YΠΟΔΕΙΞΗ

Μη λύσετε τις βίδες στο περίβλημα του κινητήρα κατά τη διάρκεια ισχύος της εγγύησης. Σε περίπτωση μη τήρησης παύει να ισχύει η αξίωση παροχής εγγύησης από τον κατασκευαστή.

Ανταλλακτικά και εξαρτήματα

Περαιτέρω αξεσουάρ, ιδίως εργαλεία καθώς και μηχανολογικά σχέδια και λίστες ανταλλακτικών θα βρείτε στην αρχική μας σελίδα "http://www.flex-tools.com/"www.flex-tools.com ή απευθυνθείτε σε έναν εμπορικό συνεργάτη.

Υποδείξεις απόσυρσης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστέψτε τα εργαλεία που έχουν φτάσει στο τέλος της ζωής τους αφαιρώντας το καλώδιο σύνδεσης ηλεκτρικού δικτύου.

Όχι για χώρες της Ευρωπαϊκής Ένωσης

Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!

Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και μηχανημάτων και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.

i YΠΟΔΕΙΞΗ

Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!

Δήλωση πιστότητας ζε

Η δήλωση συμμόρφωσης περιλαμβάνεται ως παράρτημα Ι σε αυτές τις οδηγίες χρήσης.

Αποκλεισμός ευθύνης

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος. Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές, οι οποίες προκλήθηκαν από τη μη αρμόζουσα χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.
