INSTRUKCJA OBSŁUGI STE 18-3 130 Flex

pI Instrukcja oryginalna 132

Zastosowane symbole ..... 132

Symbole na produkcie ..... 132

Dla własnego bezpieczeństwa ..... 132

Poziom hałasu i drgań ..... 136

Dane techniczne 137

Opis urządzenia 138

Instrukcja obsługi 139

Wskazówki dotyczące pracy urządzenia 141

Przegląd, konserwacja i pielęgnacja .. 141

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia . . . 142

Deklaracja zgodności(€....142

Wyłączenie z odpowiedzialności ..... 142

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebę zpieczeńństwo. Nieprzestrzeganie tej wska zówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebez piecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na produkcie

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

Zastosować okulary ochronne!

Pracować zawsze dwiema rękami!

Wskazówka dotycząca usuwania zużytego urządzenia (patrz strona 142)!

Klasa ochrony II

COznaczenie CE

Dla własnego bezpieczeństwa

OSTRZEŻENIE!

Przed użyciem urządzenia dokładnie przez zytać i postępować według:

• niniejszej instrukcji obsługi,
• „Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315915),
• zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.

Niniejsze urządzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i aprobo-wanymi zasadami bezpieczeństwa tech nicznego. Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trze cich albo uszkodzenia urządzenia lub innych szkód materialnych. Urządzenie stosować tylko

– zgodnie z przeznaczeniem,
- w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.

Usterki wywierające wpływ nabezpieczeństwo należy niezwłocznie usunąć.

Zastosowanie zgodne z przeznaczeniem

Maszyna do obróbki kamieni STE 18-3 130 jest przeznaczona

– do profesjonalnego zastosowania w przemyśle i rzemiośle,
– do szorstkowania lub frezowania powierzchni kamieni za pomocą narzędzi oferowanych przez producenta dla tego urządzenia
– do zastosowania w obszarze schodów i do powierzchni.

Zastosowanie tarcz tnących, tarcz zdzierających, wachlarzowych tarcz szlifierskich lub tarcz szczotkowych dla tego urządzenia jest niedozwolone.

Podczas korzystania z maszyny do obróbki kamieni STE 18-3 130 należy podłączyć odkurzacz klasy M.

Wskazówki bezpieczeństwa dotyczące wszystkich zastosowań

Wspólne wskazówki bezpieczeństwa dotyczące szlifowania

OSTRZEŻENIE!

Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania.

• Niniejsze elektronarzędzie należy stoso -wać jako szlifierkę. Należy przeczytać wszystkie wskazówki bezpieczeństwa, in - strukcje, opisy i parametry podane w dokumentacji, która należy do zakresu dostawy urządzenia. Nieprzestrzeganie wszystkich następujących wskazówek może spowodować porażenie prądem elektrycznym, wybuch pożaru i/lub ciężkie zranienia.
• Niniejsze elektronarzędzie nie jest przystosowane do szlifowania papierem ściemym piaskowym, do pracy ze szczotkami drucia nymi, do polerowania, wycinania otworów ani przecinania ściemicą. Zastosowanie urządzenia w sposób niezgodny z jego przeznaczeniem może spowodować zagro żenie lub niebezpieczeństwo zranienia.
• Nie używać elektronarzędzia do celów, do których nie zostało jednoznacznie skonstruowane i przewidziane przez producenta. Taka modyfikacja może być przyczyną utraty kontroli i spowodować ciężkie obrażenia ciała.
• Nie wolno stosować żadnego narzędzia roboczego, które nie jest przewidziane ani ustalone przez producenta specjalnie dla tego elektronarzędzia. Sama możliwość zamocowania wyposażenia do urządzenia elektrycznego nie gwarantuje jeszcze bezpiecznego zastosowania.

■ Średnica zewnętrzna i grubość zastosowanego narzędzia musi być zgodna z wymiarami urządzenia. Nieprawidłowo odmierzone narzędzia mogą być niewystarczająco osłonięte lub niedostatecznie kontrolowane.
■ Tarcze szlifierskie, talerze szlifierskie lub inne wyposażenie musi dokładnie pasować na wrzeciono ściemicy urządzenia elektrycznego. Narzędzia, które nie pasują dokładnie na wrzeciono ściernicy urządzenia elektrycznego, obracają się nierównomiernie, bardzo mocno drgają i mogą spowodować utratę panowania i kontroli nad urządzeniem.
■ Wymiary dotyczące mocowania narzędzia roboczego muszą odpowiadać wymiarom elementów mocujących elektronarzędzia. Narzędzia robocze, które nie są precyzyj - nie zamocowane na elektronarzędziu, ob - racają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad narzędziem elektrycznym.
- Nie wolno stosować żadnych uszkodzonych narzędzi. Przed każdym użyciem należy sprawdzić, czy narzędzia nie są wyszczerbione lub pęknięte, czy talerz szlifierski nie jest pęknięty, zużyty lub zdarty. Po ewentualnym upadku urządzenia elektrycznego lub narzędzia, należy sprawdzić czy nie uległy uszkodzeniu; używać tylko nieuszkodzone narzędzia. Po sprawdzeniu i założeniu narzędzia należy zwrócić uwagę, aby użytkownik i osoby postronne znajdowały się poza obszarem płaszczyzny rotacji narzędzia, następnie włączyć urządzenie i pozostawić pracujące na najwyższej liczbie obrotów na czas jednej minuty. Uszkodzone narzędzia łamią się najczęściej podczas takiej próby.
Należy stosować środki ochrony osobistej. Zależnie od wykonywanego zadania założyć odpowiednio maskę osłaniającą całą twarz, maskę osłaniającą górną część twarzy lub okulary ochronne. Zastosować odpowiednio maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch, który chroni użytkownika przed małymi cząsteczkami substancji ściernych i szlifowanych materiałów. Chronić oczy przed

zranieniem poprzez wyrzucane ciała obce, które powstają przy różnych zastosowaniach urządzenia.

Maski przeciwpyłowe i ochronne muszą posiadać zdolność filtracji pyłów powstających podczas pracy.

W przypadku obciążenia hałasem przez dłuższy czas, użytkownik narażony jest na utratę słuchu.

■ Zwracać uwagę, aby osoby postronne znajdowały się w bezpiecznej odległości od obszaru pracy. Każda osoba, która zbliża się do obszaru pracy urządzenia musi nosić osobiste środki ochrony. Odłamane kawałki obrabianego materiału lub uszkodzonego narzędzia, mogą zostać wyrzucone w powietrze i spowodować zranienia nawet poza bezpośrednim obszarem pracy.

■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym. Kontakt z przewodem elektrycznym, znajdującym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, i poprzez to doprowadzić do porażenia prądem elektrycznym.

■ Elektryczny przewód przyłączeniowy sieci prowadzić zawsze z dala od obracających się narzędzi. W przypadku utraty kontroli nad urządzeniem może dojść do zerwania lub pochwycenia przewodu przyłączeniowego sieci, a dłoń lub ramię użytkownika mogą zostać wciągnięte przez obracające się narzędzie lub urządzenie.

- Nie wolno odkładać urządzenia elektrycznego zanim narzędzie całkowicie się nie zatrzyma. Obracające się narzędzie może się zetknąć z powierzchnią, na którą odłożono urządzenie, i spowodować utratę kontroli użytkownika nad urządzeniem.

■ Nie włączać urządzenia podczas przenoszenia ani nie przenosić włączonego urządzenia. Odzież może zetknąć się przypadkowo z obracającym się narzędziem a narzędzie może się wkręcić w ciało użytkownika.

■ Otwory wentylacyjne urządzenia elektrycznego należy regularnie czyścić. Dmuchawa silnika wciaga pył do obudowy, a silne zanieczyszczenie metalicznym pyłem może spowodować niebezpieczeństwo porażenia prądem elektrycznym lub zwarcie.

■ Urządzenia elektrycznego nie wolno stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie się tych materiałów.

- Nie wolno stosować żadnych narzędzi, które wymagają chłodzenia płynnymi środkami chłodzącymi. Zastosowanie wody lub innych płynnych środków chłodzących może spowodować porażenie prądem elektrycznym.

Inne wskazówki bezpieczeństwa dotyczące wszystkich zastosowań

Uderzenia zwrotne i odpowiednie wskazówki bezpieczeństwa

Uderzenie zwrotne jest nagłą reakcją urządzenia na skutek zaczepienia lub zablokowania obracającego się narzędzia, jak tarcza szlifierska, talerz szlifierski, szczotka druciana itp. Zaczepienie lub blokada prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Na skutek tego w miejscu blokady następuje niekontrolowane odrzucenie urządzenia elektrycznego w kierunku przeciwnym do kierunku obrotu narzędzia. Jeżeli np. tarcza szlifierska zaczepi lub zablokuje się w obrabianym materiale, krawędY tarczy, która zagłębia się w materiale, może się zaczepić lub zablokować, co spowoduje wyłamanie się tarczy lub uderzenie zwrotne urządzenia. Tarcza szlifierska porusza się wtedy w kierunku użytkownika albo w przeciwnym, zależnie od kierunku obrotu tarczy w miejscu zablokowania. W takim przypadku tarcza szlifierska może się również złamać. Uderzenie zwrotne jest następstwem nieprawidłowej lub błędnej obsługi urządzenia elektrycznego. Można tego uniknąć stosując odpowiednie przedsięwzięcia zabezpieczające, które opisane są poniżej.

■ Urządzenie elektryczne należy trzymać mocno a ciało i ramiona ustawić w takiej pozycji, która umożliwia przyjęcie sił uderzenia zwrotnego. Stosować zawsze uchwyt dodatkowy (jeżeli jest) aby uzyskać możliwe największą kontrolę nad siłą uderzenia zwrotnego lub momentem reakcji przy rozruchu urządzenia. Użytkownik może opanować siły odrzutu i reakcji poprzez zachowanie odpowiednich środków ostrożności.
■ Nigdy nie zbliżać dłoni do obracających się narzędzi. Przy uderzeniu zwrotnym narzędzie może dotknąć dłoni a nawet po niej przejechać.
Ciało ustawiać w taki sposób, aby nie znalazło się w obszarze, do którego skieruje się urządzenie elektryczne na skutek uderzenia zwrotnego. Uderzenie zwrotne popycha urządzenie elektryczne w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu zablokowania.
■ Proszę zachować szczególną ostrożność podczas pracy w kątach, na ostrych krawędziach itp. Należy zapobiegać odrzuceniu narzędzia od szlifowanego materiału i jego zaciśnięciu. Obracające się narzędzie łatwo się zakleszcza przy pracy w rogach, na ostrych krawędziach i przy uderzeniach. To z kolei jest przyczyną utraty kontroli nad urządzeniem lub uderzenia zwrotnego.
■ Nie wolno stosować żadnego brzeszczotu łańcuchowego ani zębatego. Narzędzia tego typu powodują często uderzenie zwrotne lub utratę kontroli nad urządzeniem.

Szczególne wskazówki bezpieczeństwa przy szlifowaniu i przecinaniu ściernicą

■ Stosować tylko i wyłącznie ściernice, które dopuszczone są do pracy z tym urządze - niem elektrycznym i odpowiednie osłony ochronne, które przewidziane są do takich ściernic. Sciernice, które nie są przewidziane dla tego urządzenia elektrycznego, nie mogą być dostatecznie osłonięte i dlatego są niebezpieczne.

■ Wygięte tarcze szlifierskie należy monto -wać tak, aby ich powierzchnia szlifierska nie wystawała poza płaszczyznę krawędzi pokrywy ochronnej. Nieprawidłowo za-montowana tarcza szlifierska wystająca nad poziom krawędzi pokrywy ochronnej nie może być dostatecznie osłonięta.
■ Pokrywa ochronna musi być bezpiecznie zamocowana na elektronarzędziu i usta - wiona dla zapewnienia maksimum bezpieczeństwa tak, aby najmniejsza możliwa część ściernicy była skierowana otwarta do operatora. Pokrywa ochronna pomaga chronić osobę obsługującą przed odłam - kami, przypadkowym kontaktem ze ścier - nicą oraz iskrami, które mogą zapalić odzież.
■ Ściernice wolno stosować tylko do zadań, w odniesieniu do których są zalecane. Na przykład: nie wolno nigdy szlifować po -wierzchnią boczną tarczy tnącej. Tarcze tnące przeznaczone są do zdejmowania materiału krawędzią tarczy. Działanie bocznej siły na ściernicę może spowodować jej złamanie.
■ Stosować tylko nieuszkodzone kołnierze mocujące o wielkości i kształcie odpo - wiednim do wybranej tarczy ściernej. Od - powiednie kołnierze podpierają tarczę szlifierską i dzięki temu zmniejszają nie - bezpieczeństwo złamania tarczy. Kołnierze do tarcz tnących mogą się różnić od kołnierzy do innych tarcz szlifierskich.
- Nie wolno stosować zużytych tarcz szli - fierskich z większych narzędzi elektrycz - nych. Tarcza szlifierska do większych elektronarzędzi nie jest przystosowana do wyższych prędkości obrotowych, jakie osiągają mniejsze elektronarzędzia, i dlatego może ulec złamaniu.
- Podczas używania tarcz do podwójnego celu stosować zawsze odpowiednią po - krywę ochronną dla wykonanego zastosowania. Niestosowanie właściwej pokrywy ochronnej może uniemożliwić uzyskanie żądanej osłony i spowodować poważne obrażenia.

Dalsze wskazówki bezpieczeństwa

■ Stosować tylko przedłużacze dopuszczone do użycia na wolnym powietrzu.
■ Nie zaleca się szlifowania farb i lakierów ołowiowych. Usuwanie farb ołowiowych powinien przeprowadzać tylko wykwalifikowany specjalista.
- Nie obrabiać żadnych materiałów, przy obróbce których wydziałają się substancje szkodliwe dla zdrowia (np. azbest). Zastosować odpowiednie środki zapobiegawcze i ochronne w przypadku gdy występuje możliwość powstania pyłów szkodliwych dla zdrowia, pyłów palnych lub wybuchowych. Stosować przeciwpyłową maskę ochronną. Stosować odkurzacze przemysłowe.

SZKODY RZECZOWE!

Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.

Poziom hałasu i drgań

WSKAZÓWKA

Wartości poziomu hałasu na stanowisku pracy i wartości drgań całkowitych podane są w tabeli „Dane techniczne”. Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 62841.

OSTRZEŻENIE!

Podane wartości pomiarowe odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się podczas codziennego użytkowania.

WSKAZÓWKA

Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 62841 i może być używa do wzajemnego porównywania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego.

Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości. Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy.

W celu dokładnej oceny obciążenia drganiami należy uwzględnić odcinki czasu, w których urządzenie jest wyłączone albo włączone, ale nie pracuje. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy.

Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.

OSTROŻNIE!

Przy ciśnieniu akustycznym powyżej 85 dB(A) zakładać ochronniki słuchu.

Dane techniczne

Typ produktu STE 18-3 130
Produkt Maszyna do obróbki kamieni
Napięcie sieciowe	V/Hz 220	-240 / 50/60
Klasa ochronności		☐/II
Moc pobierana	W 1750
Moc oddawana W 1060
Prędkość obrotowa biegu jałowego	obr./min	1000-2800
Mocowanie narzędzia		M14
Szerokość robocza mm 55-130
Cieżar zgodnie z procedurą „FLEX-procedure 01“ kg 7,2
Poziomu hałasu na stanowisku pracy zgodnie z normą EN 62841 (patrz „Poziom hałasu i drgań”):
Poziom ciśnienia akustycznego LpA	dB(A) 92
Poziom hałasu podczas pracy LWA	dB(A) 100
Dokładność K db 3,0
Drgania całkowite zgodnie z normą EN 62841 (patrz „Poziom hałasu i drgań”):
Wartość emisji a h podczas szlifowania powierzchni betonowych	m/s2	7,3
Dokładność K	m/s2	1,5

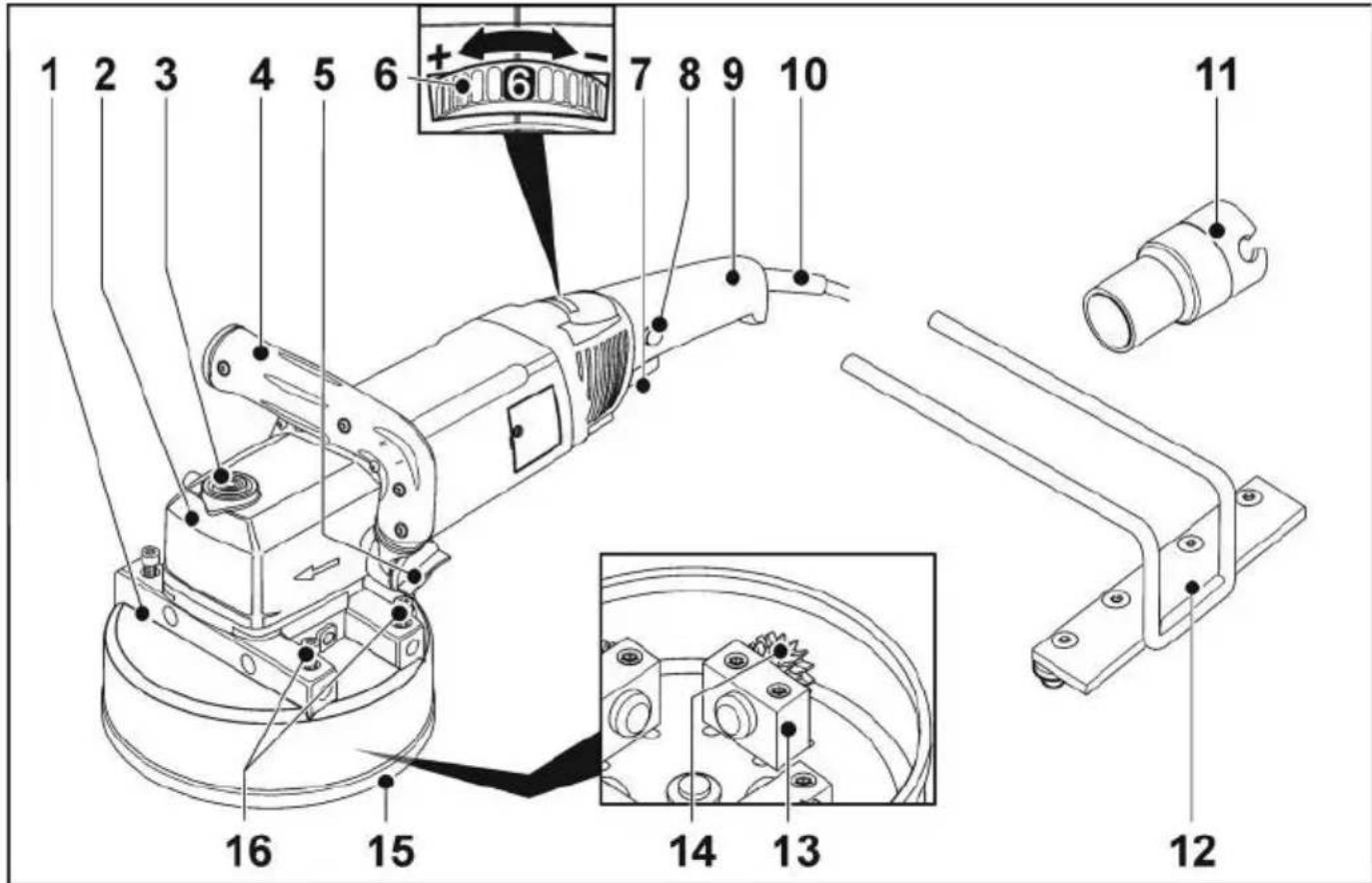

Opis urządzenia

1 2 3 4 5 6 + 7 8 9 10 11 16 15 14 13 12

1 Głowica frezarska
2 Głowica przekładni
3 Blokada wrzeciona

Do unieruchomienia wrzeciona przy zmianie narzędzia.

4 Uchwyt, regulowany
5 Pokrętło obrotowe do regulacji uchwytu
6 Kółko nastawcze liczby obrotów
7 Wyłącznik

Do włączania i wyłączania.

8 Blokada włączania/przycisk blokady do pracy ciągłej

Uniemożliwia niezamierzone włączenie urządzenia i blokuje przełącznik (7) do pracy ciągłej.

9 Uchwyt trzonkowy
10 Przewód przyłączeniowy sieci 4,0 m z wtykiem
11 Adapter do odsysania
12 Montowany ogranicznik
13 Podstawy łożyska
14 Kółko z węglika spiekanego
15 Profil gumowy
16 Śruby mocujące z montowanym ogranicznikiem

Instrukcja obsługi

Przed uruchomieniem

Rozpakować urządzenie elektryczne wraz z wyposażeniem, sprawdzić czy dostawa jest kompletna, a urządzenie nie uległo uszkodzeniu podczas transportu.

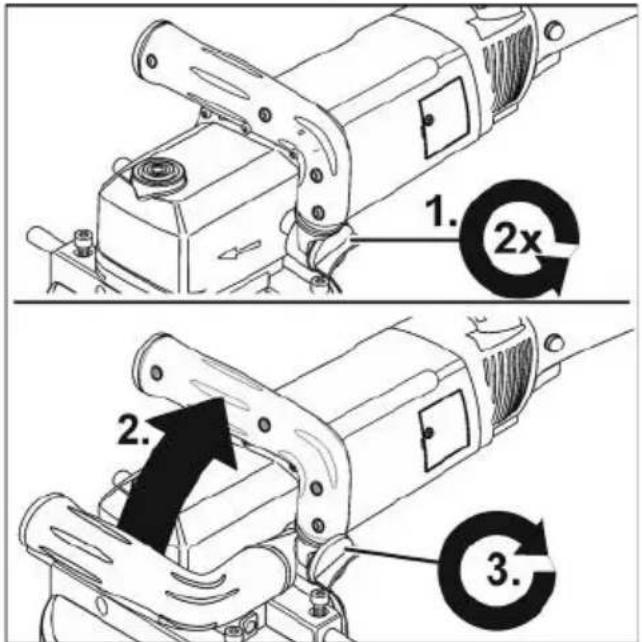

Nastawianie uchwytu

1. 2x 2. 3.

■ Pokrętło do nastawiania uchwytu odkręcić w kierunku przeciwnym do ruchu wskazówek zegara o ok. 2 obroty.
■ Ustawić uchwyt w odpowiedniej pozycji (skoki co 15°). Zwrócić uwagę aby uchwyt prawidłowo zaskoczyt!
■ Pokrętło do nastawiania uchwytu dokręcić w kierunku zgodnym z ruchem wskazówek zegara.

i WSKAZÓWKA

W razie potrzeby uchwyt można przełożyć na drugą stronę urządzenia elektrycznego.

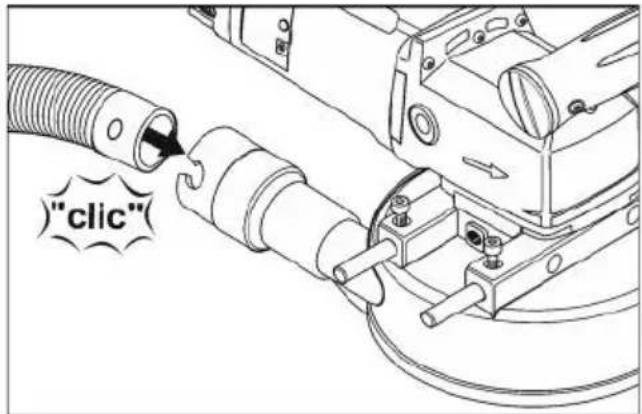

Przyłączanie systemu odsysania pyłu

OSTROŻNIE!

Maszyna do obróbki kamieni musi być podłączana podczas eksploatacji do odciągu. Odkurzacz przemysłowy musi być dopuszczony do odciągania pyłu z kamienia.

Do odciągania szczególnie grożnych dla zdrowia, rakotwórczych, suchych pyłów należy stosować dopuszczony do tego odkurzacz specjalny.

W przypadku każdej usterki odkurzacza przemysłowego należy niezwłocznie prze rwać pracę, wyłączyć urządzenie. Usunąć usterkę przed ponownym uruchomieniem.

i WSKAZÓWKA

Zaleca się zastosowanie specjalnego odkurzacza przemysłowego klasy M firmy FLEX.

"click"

■ Zamocować wąż odsysający do króćca przyłączeniowego pokrywy ochronnej.
■ Kabel przyłączeniowy zamocować na wężu odsysającym za pomocą uchwytów kablowych (3x) należących do zakresu dostawy.
■ Przyłączyć wąż odsysający do odkurzacza przemysłowego. Przestrzegać przepisów i wskazówek podanych w instrukcji obsługi odkurzacza przemy-słowego! Sprawdzić prawidłowość zamocowania! W razie potrzeby zastosować odpowiedni adapter.

i

WSKAZÓWKA

Jeżeli do odkurzacza potrzebny jest speę jalny króciec przyłączeniowy (tzn. inny aniżeli standardowy króciec przyłączeniowy 32 mm/36 mm, który należy do zakresu dostawy urządzenia elektrycznego), proszę się zwrócić do dostawcy odkurzacza w celu uzyskania odpowiedniego adaptera.

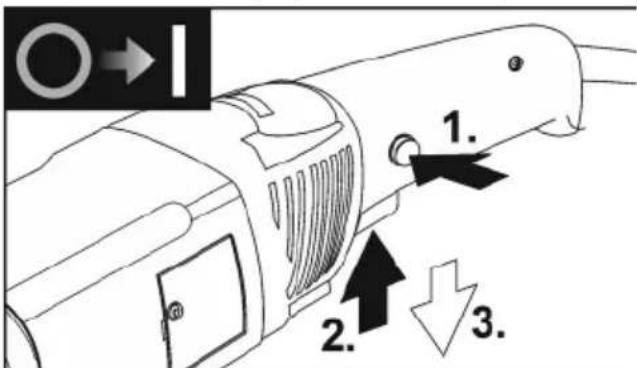

Włączanie i wyłączanie urządzenia

1. 2. 3.

Najpierw nacisnąć przycisk blokady (1.). Następnie nacisnąć przycisk przełącznika i przytrzymać wciśnięty (2.). Zwolnić przycisk blokady.
■ W celu wyłączenia zwolnić przycisk przełącznika (3.).

Praca narzędziem elektrycznym

Mechanizm przeciwprzeciążeniowy

W przypadku skrajnego krótkotrwałego przeciążenia ochrona przed przeciążeniem zapobiega uszkodzeniom silnika, poprzez automatyczne wyłączenie urządzenia. Szczegółowe informacje o wyrobach producenta można uzyskać na stronie internetowej www.flex-tools.com.

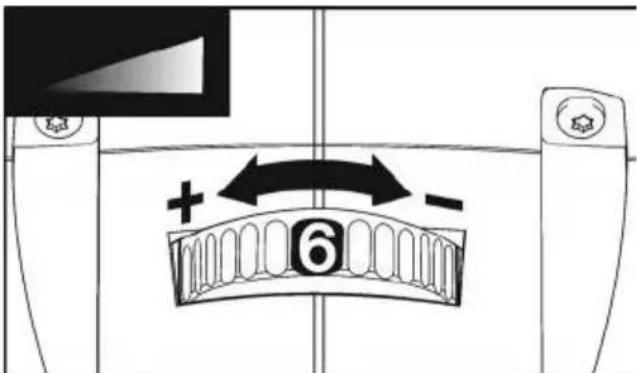

Nastawianie liczby obrotów

+ ← 6 -

■ Podczas ustawiania roboczej prędkości obrotowej ustawić pokrętło nastawcze na żądaną wartość.

■ Nacisnąć lekko przycisk przełącznika i z wyczuciem rozpędzić urządzenie do nastawionej liczby obrotów.

■ Zawsze pracować w dolnym zakresie prędkości obrotowej do maksymalnie stopnia 3.

i

WSKAZÓWKA

Jeżeli w trybie pracy ciągłej nastąpi przecią -żenie lub przegrzanie urządzenia, prędkość obrotowa zostanie automatycznie zreduką wana, aż urządzenie wystarczająco się ochłodzi.

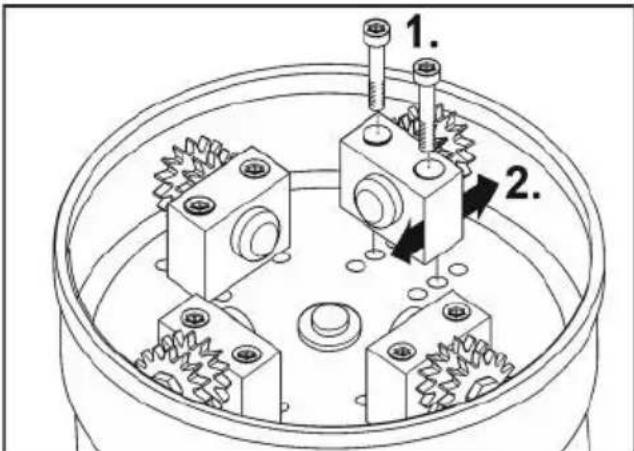

Ustawianie szerokości roboczej

Różne szerokości robocze można ustawić poprzez zamontowanie podstaw łożyska z kółkami z węglika spiekanego w różnych pozycjach.

■ Wyjąć wtyczkę z gniazdka sieciowego.

■ Odkręcić śruby mocujące podstaw łożyska (1.).
■ Zamontować podstawy łożyska w żądanej pozycji (2.).
Kółka z węglika spiekanego w razie potrzeby wyrównać do wewnątrz lub na zewnątrz.
■ Dokręcić ponownie śruby mocujące podstaw łożyska.

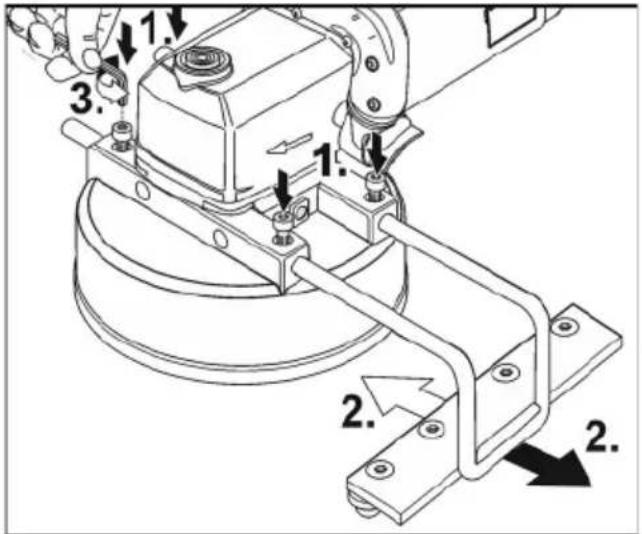

Ustawianie montowanego ogranicznika

■ W razie potrzeby odkręcić śruby mocujące (1.).
■ Montowany ogranicznik wsunąć z boku i ustawić na żadana szerokość roboczą 2.).
■ Ponownie dokręcić śruby mocujące (3.).

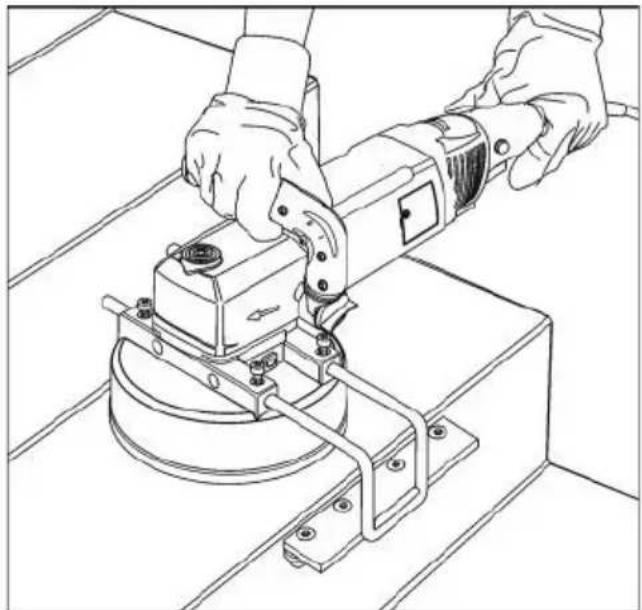

Wskazówki dotyczące pracy urządzenia

OSTRZEŻENIE!

Głowica frezarska nie może się stykać z ostrymi wystającymi przedmiotami. Niebez pieczeństwo odbicia! Uszkodzenia głowicy frezarskiej. W razie uszkodzeń lub silnego zużycia głowicy frezarskiej należy ją koniecznie wymienić.

OSTROŻNIE!

Elektronarzędzie należy zawsze trzymać w obu dłoniach!

1. W razie potrzeby ustawić szerokość roboczą.
2. W razie potrzeby ustawić ogranicznik boczny.
3. Przyłączyć odkurzacz przemysłowy.
4. Włożyć wtyczkę do gniazdka sieciowego.

5. Wykonać pracę próbną w celu sprawdzenia prawidłowego mocowania narzędzia. Włączyć elektronarzędzie (bez zatrzaskiwania) i pozostawić pracujące na ok. 30 sekund. Sprawdzić, czy urządzenie jest wyważone i nie występują drgania.

6. Nastawić odpowiednią liczbę obrotów.

7. Włączyć odkurzacz przemysłowy.
8. Elektronarzędzie należy zawsze trzymać w obu dłoniach.

■ Nie pozostawiać pracującego elektronarzędzia zbyt długo w jednym miejscu.
■ Zawsze wykonywać równomierne ruchy skokowe.
■ Zachować minimalny odstęp 1 cm od krawędzi obrabianego materiału.

Przegląd, konserwacja i pielęgnacja

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka siecio - wego.

Czyszczenie

OSTRZEŻENIE!

Nie wolno stosować wody ani żadnych płynnych środków czyszczących.

■ Wnętrze obudowy i silnik należy regularnie przedmuchować suchym, sprężonym powietrzem.
■ Wyczyścić pokrywę ochronną suchym sprężonym powietrzem.

Naprawy

Naprawy i wymianę przewodu zasilającego należy zlecać wyłącznie warsztatowi serwisowemu autoryzowanemu przez producenta.

WSKAZÓWKA

Śrub znajdujących się na korpusie urządzenia nie wolno odkręcać w okresie ważności gwarancji. W przypadku nieprze strzegania tego zalecenia, wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.

Części zamienne i wyposażenie dodatkowe

Dalsze akcesoria, w szczególności narzędzia robocze oraz rysunki złożeniowe i listy części zamiennych, znajdują się na naszej stronie internetowej "http://www.flex-tools.com/"www.flex-tools.com. Można też skontaktować się w tej sprawie z partnerem handlowym.

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

OSTRZEŻENIE!

Zużyte urządzenia wyłączyć z eksploatacji przez wyjęcie przewodu przyłączeniowego sieci.

Tylko dla krajów UE

Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!

Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania narzędzi elektrycznych celem odzyskania surowców wtórnych i utylizacji.

WSKAZÓWKA

Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu.

Deklaracja zgodności €

Deklaracja zgodności znajduje się w załączniku I niniejszej instrukcji obsługi.

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.

Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.

Tartalom
