MANUALE UTENTE STE 18-3 130 Flex

it Istruzioni per l'uso originali 34

Simboli utilizzati 34

Simboli sull prodotto 34

Per la vostra sicurezza .... 34

Rumore e vibrazione 37

Dati tecnici 38

Guida rapida 39

Istruzioni per l'uso 40

Istruzioni per il lavoro 42

Manutenzione e cura 42

Istruzioni per la rottamazione

e lo smaltimento 43

Conformità C.€ 43

Esclusione della responsabilità ..... 43

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente.

In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull prodotto

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Lavorare sempre con due mani!

Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 43)!

Classe di protezione II

Marcatura CE

Per la vostra sicurezza

PERICOLO!

Leggere prima di usare l'elettroutensile ed agire conformemente:

• queste istruzioni per l'uso,
• le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritt in°: 315915),
• le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo

• per l'uso regolare previsto,
• in perfetto stato tecnico di sicurezza.
  Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

La levigatrice STE 18-3 130 è destinata

• per l'impiego professionale nell'industria e nell'artigianato,
• alla levigatura o alla fresatura di superfici in pietra con utensili forniti dal produttore per questo apparecchio,
• per l'uso su scale e superfici.

Non è ammesso l'impiego di mole da taglio, da sgrosso, mole a lamelle di tela smeriglio a ventaglio o di spazzole metalliche.

Durante l'impiego della levigatrice STE 18-3 130 collegare un aspiratore della classe M.

Avvertenze di sicurezza per tutte le applicazioni

Istruzioni di sicurezza comuni per la molatura

PERICOLO!

Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.

■ Questo elettroutensile è da usare come le-vigatrice. Leggere tutte le informazioni sul-la sicurezza, le istruzioni, le illustrazioni e i dati forniti con il dispositivo. In caso di mancata osservanza di tutte le istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
- Questo elettroutensile non è idoneo per la smerigliatura con carta abrasiva, per lavori con spazzole metalliche, per lucidare, realizzare fori e tagliare con mola. Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.
■ Non utilizzare l'elettroutensile per funzioni per le quali non è stato espressamente progettato e previsto dal produttore. Tale conversione può causare la perdita di controllo e gravi lesioni fisiche.
Non usare utensili, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile. Il fatto che gli accessori possano essere fissati all'utensile elettrico non ne garantisce un utilizzo sicuro.
Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettroutensile. Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.
- Dischi abrasivi, mole a tazza o altri accessori devono essere esattamente adatti al mandrino portamola di questo elettroutensile. Gli utensili non esattamente adatti al mandrino portamola dell'elettroutensile girano in modo irregolare, vibrano fortemente e possono causare la perdita del controllo.

■ Le quote di fissaggio dell'utensile devono corrispondere alle dimensioni dei dispositivi di fissaggio dell'elettroutensile. Gli accessori che non vengono fissati in modo preciso all'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
Non impiegare utensili danneggiati. Prima di ogni uso controllare l'eventuale presenza di scheggiature ed incrinature sugli utensili, e di incrinature, usura o forte logorio delle mole a tazza. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l'utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.
- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione per l'udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale. Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.
In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale. Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all'esterno dell'area di lavoro diretta.

■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.
- Tenere il cavo di alimentazione lontano dagli utensili montati quando sono in rotazione. In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato o impigliato e la mano o il braccio potrebbero finire nell'utensile rotante.
Non deporre mai l'elettroutensile, prima che l'utensile montato sia completamente fermo. L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.
Non tenere l'elettroutensile in funzione durante il trasporto. A causa del contatto accidentale con l'utensile in rotazione il vostro abbigliamento s'impiglia nell'utensile e così lo avvicina e lo fa penetrare nel vostro corpo.
- Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.
■ Non usare l'elettroutensile in prossimità di materiali infiammabili. Le scintille possono incendiare questi materiali.
- Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi. L'impiego di acqua o di altri liquidi di raffreddamento può causare una scossa elettrica.

Ulteriori avvertenze di sicurezza per tutte le applicazioni

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc.

L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione.

A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.

Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la rottura della mola o oppure un contraccolpo.

La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi. Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'elettroutensile.

Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impug-natura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione. Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo e di reazione.
■ Non avvicinare mai la mano agli utensili in rotazione. In caso di contraccolpo l'utensile impiegato può raggiungere la mano.
- Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo. Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.
■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata. L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo.

Questo provoca una perdita di controllo oppure un contraccolpo.

■ Non impiegare lame per seghe a catena o lame per sega dentate. Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'elettroutensile.

Avvertenze di sicurezza speciali per la levigatura e la troncatura

• Usare esclusivamente frese abrasive ap - provate per questo elettroutensile e la cuf - fia di protezione prevista per esse. Le frese abrasive non previste per questo elettroutensile non possono essere ade - guatamente schermate e perciò non sono sicure.
  ■ Le mole piegate a gomito devono essere montate in modo tale che la loro superficie abrasiva non sporga oltre il bordo della cuffia di protezione. Una mola montata in modo non corretto che sporge oltre il bordo della cuffia di protezione non può essere protetta in modo adeguato.
  ■ La cuffia di protezione deve essere ben fissata all'utensile e regolata in modo da garantire la massima sicurezza, cosicché la parte della fresa abrasiva libera verso l'operatore sia la più piccola possibile. La cuffia di protezione aiuta a proteggere l'operatore da frammenti, contatto accidentale con la fresa e scintille, che potrebbero incendiare gli indumenti.
• Usare le mole solo per le possibilità d'im - piego raccomandate. Ad esempio: non le vigare mai con la superficie laterale di una mola per troncare. I dischi da taglio sono destinati all'asportazione di materiale con il bordo della mola. L'effetto di forza laterale le su queste frese abrasive può provocarne la rottura.
  ■ Usare sempre flange di serraggio prive di danni, della grandezza e forma adatte alla mola scelta. Le flange adatte supportano la mola riducendo così il pericolo di una rottura. Flange e mole per troncare possono essere diverse dalle flange per altri tipi di mole.
  Non utilizzare mole consumate di elettroutensili più grandi. Una mola per elettroutensili più grandi non è prevista per le maggiori velocità di rotazione degli elet-troutensili più piccoli e possono rompersi.

■ Quando si utilizzano mole a doppio uso, utilizzare sempre la cuffia di protezione adeguata all'applicazione. La mancata utilizzazione della cuffia di protezione adeguata può compromettere la protezione desiderata e causare gravi lesioni.

Ulteriori avvertenze di sicurezza

■ Usare solo cavi di prolunga autorizzati per l'esterno.
■ Si sconsiglia l'abrasione di vernici al piombo. La rimozione di vernici al piombo deve essere eseguita solo dallo specialista.
■ Non lavorare materiali, che possono liberare sostanze dannose per la salute (per es. amianto). Adottare misure di protezione se possono svilupparsi polveri nocive per la salute, infiammabili e esplosive. Indossare maschera protettiva antipolvere. Usare impianti di aspirazione.

DANNI MATERIALI!

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

AVVISO

I valori per il livello di rumore stimato A ed i valori totali di vibrazione risultano dalla tabella «Dati tecnici».

I valori di rumore e vibrazione sono stati rile vati secondo EN 62841.

PERICOLO!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 62841 e può essere utilizzato per il confronto tra elettroutensili.

Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali

dell'elettroutensile.

Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire.

Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per una stima precisa della vibrazione considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

Tipo di prodotto STE 18-3 130
Prodotto Levigatrice
Tensione di rete	V/Hz 220	-240 / 50/60
Classe di protezione		☐/II
Potenza assorbita	W 1750
Potenza in uscita W 1060
Numero giri a vuoto	g/min	1000-2800
Portautensile		M14
Larghezza di lavoro mm 55-130
Peso secondo la «FLEX-procedure 01»	kg 7,2
Livello rumore stimato A conforme alla norma EN 62841 (vedi «Rumore e vibrazione»):
Livello di pressione acustica L_pA	dB(A) 92
Livello di potenza acustica L_WA	dB(A) 100
Insicurezza K db 3,0
Valore totale di vibrazione conforme alla norma EN 62841 (vedi «Rumore e vibrazione»):
Valore di emissioni a_h nella levigatura di superfici di calcestruzzo	m/s ^2	7,3
Insicurezza K	m/s ^2	1,5

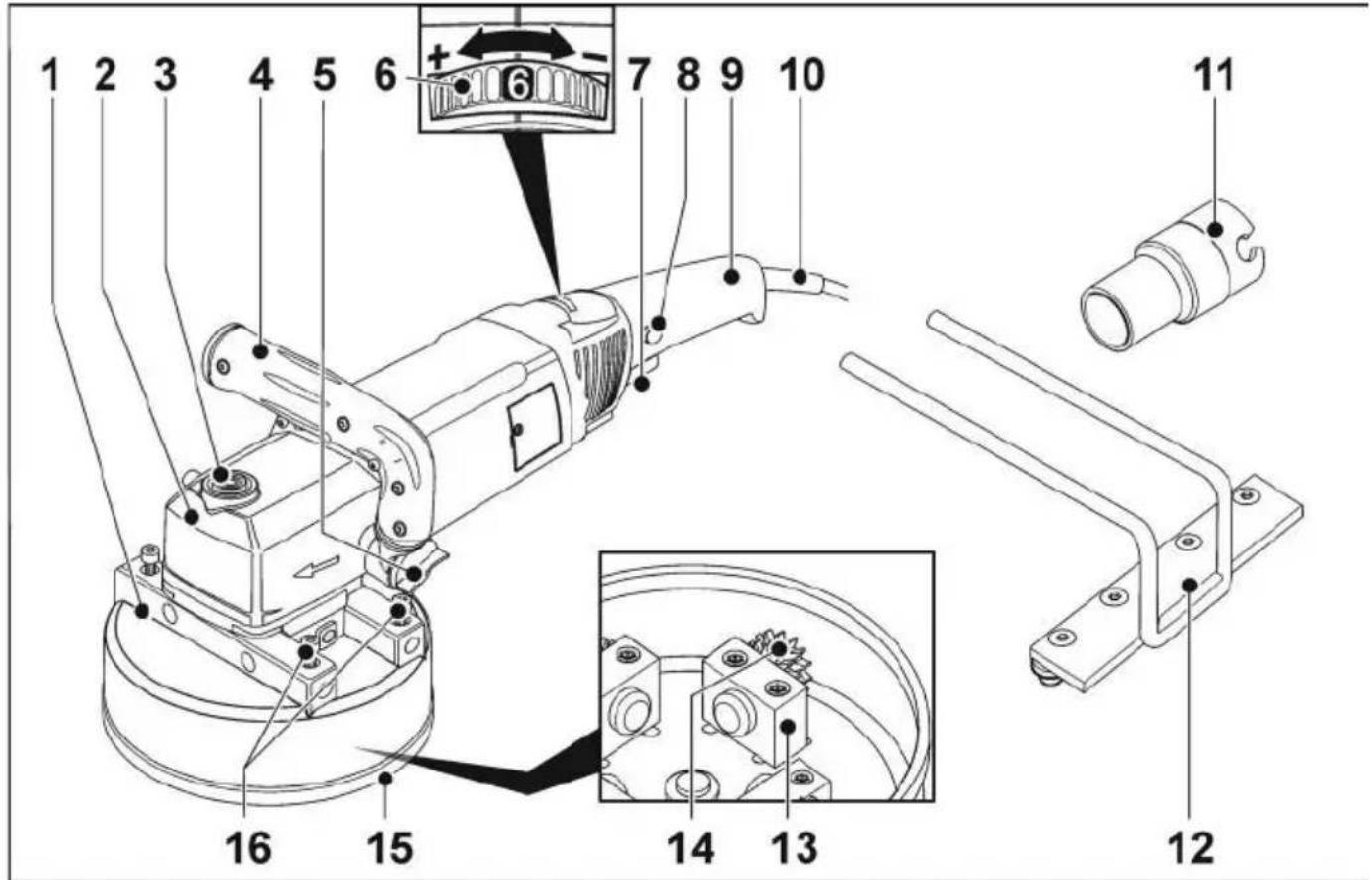

Guida rapida

1 2 3 4 5 6 + 7 8 9 10 11 16 15 14 13 12

1 Testa di fresatura
2 Testa ingranaggi
3 Arresto alberino
Per bloccare l'alberino nella sostituzione dell'utensile di rettifica.
4 Maniglia regolabile
5 Manopola girevole per la regolazione della maniglia
6 Rotella di regolazione per preselezione della velocità

7 Interruttore

Per accendere e spegnere.

8 Blocco d'accensione/Pulsante d'arresto

Impedisce l'avviamento indesiderato de- ll'apparecchio e blocca l'interruttore (7) in servizio continuo.

9 Impugnatura a gambo
10 Cavo d'alimentazione di 4,0 m con spina di rete
11 Adattatore per aspirazione
12 Battuta montabile
13 Supporti per cuscinetti
14 Rotella in metallo duro
15 Profilo in gomma
16 Viti di fissaggio per battuta montabile

Istruzioni per l'uso

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

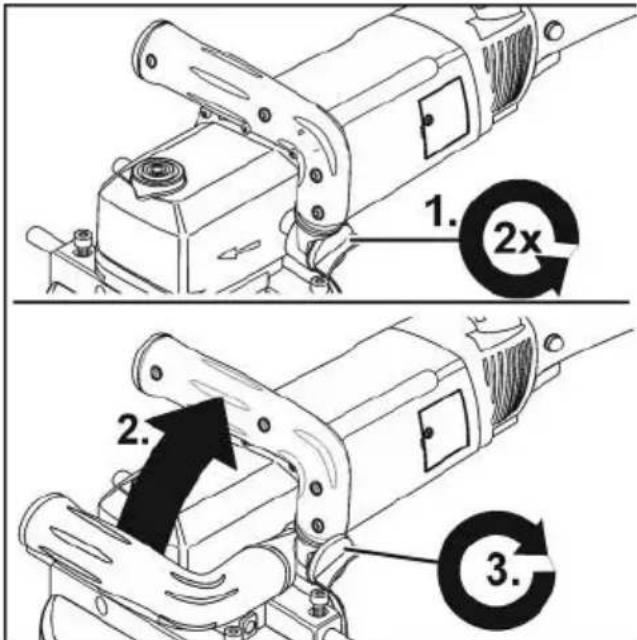

Regolazione della maniglia

1. 2x 2. 3.

■ Allentare la manopola per la regolazione della maniglia di ca. 2 giri in senso antiorario.
■ Mettere la maniglia nella posizione desiderata (arco di arresto 15°). Attenzione al corretto innesto in posizione!
■ Stringere in senso orario la manopola per la regolazione della maniglia.

i AVVISO

Se necessario, la maniglia può essere spostata sul lato opposto dell'elettrouten sile.

Collegamento ad un impianto di aspirazione

PRUDENZA!

Durante il funzionamento, la levigatrice deve essere collegata a un sistema di aspirazione della polvere. L'impianto di aspirazione deve essere omologato per l'aspirazione di polvere di roccia.

Per l'aspirazione di polveri secche particolarmente nocive per la salute e cancerogene, è necessario utilizzare un aspiratore speciale omologato.

In caso di malfunzionamento dell'impianto di aspirazione, interrompere immediatamente il lavoro e spegnere l'apparecchio. Eliminare il malfunzionamento prima di rimettere in funzione l'apparecchio.

i AVVISO

Si consiglia l'uso di un aspirapolvere speciale FLEX della classe M.

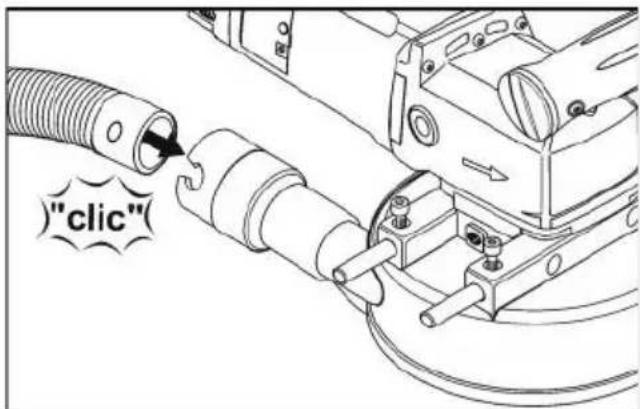

"click"

■ Fissare il tubo di aspirazione al raccordo della cuffia di protezione.
■ Fissare il cavo di collegamento al tubo di aspirazione con i fermacavi (3x) in dotazione.
■ Collegare il tubo di aspirazione all'impianto di aspirazione. Osservare le istruzioni per l'uso dell'impianto di aspirazione! Controllare il fissaggio! Se necessario, usare un idoneo adattatore.

i AVVISO

Se l'aspirapolvere disponibile avesse bisogno di uno speciale manicotto di raccordo (vale a dire di un manicotto di raccordo diverso da quello con raccordo standard di 32 mm/36 mm, compreso nella fornitura dell'elettroutensile), mettersi in contatto con il proprio fornitore dell'aspi rapolvere e procurarsi l'adattatore idoneo.

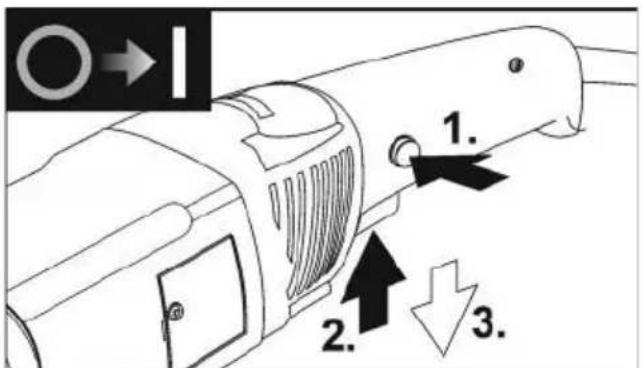

Accendere e spegnere l'elettro- utensile

1. 2. 3.

■ Premere prima il blocco d'accensione (1.). Poi premere e mantenere premuto l'interruttore (2.). Rilasciare il blocco d'accensione.
■ Per spegnere rilasciare l'interruttore (3.).

Lavorare con l'elettroutensile

Protezione contro il sovraccarico

In caso di sovraccarico estremo di breve durata, la protezione da sovraccarico impedisce danni al motore, spegnendo automaticamente l'apparecchio.

Altre informazioni sui prodotti del produttore www.flex-tools.com.

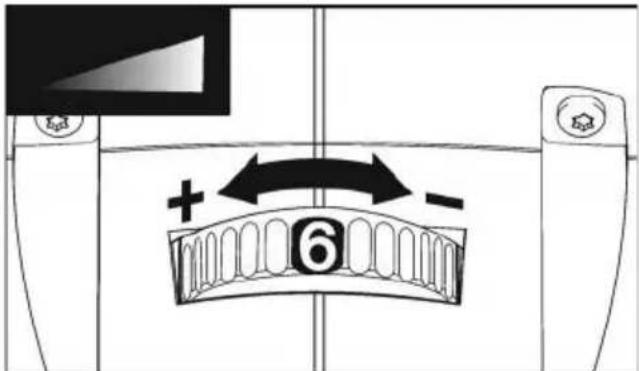

Preselezione del numero di giri

+ - 6

■ Per impostare la velocità di lavoro, portare la rotella di regolazione sul valore desiderato.

■ Azionando delicatamente l'interruttore si accelera l'apparecchio fino al numero di giri preselezionato.
■ Lavorare sempre nella gamma di velocità inferiore fino al livello massimo 3.

i AVVERTENZA

In caso di sovraccarico o surriscaldamento in servizio continuo, l'apparecchio riduce automaticamente la velocità di rotazione, finché non si è raffreddato a sufficienza.

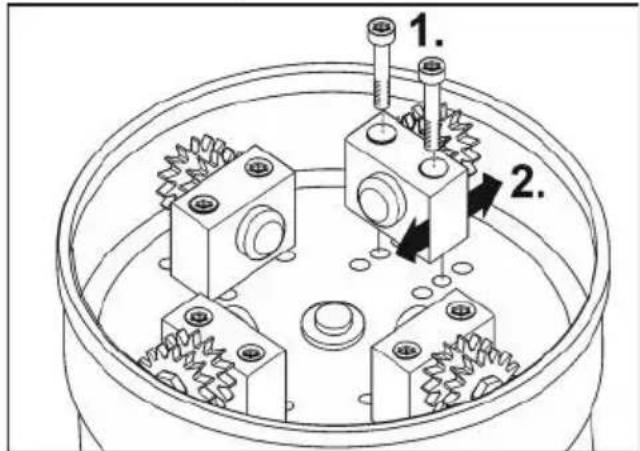

Regolare la larghezza di lavoro

È possibile regolare diverse larghezze di lavoro montando i supporti con le rotelle in metallo duro in diverse posizioni.

■ Estrarre la spina d'alimentazione.

1. 2.

■ Allentare le viti di fissaggio dei supporti().
■ Montare i supporti nella posizione desiderata (2.).
■ Allineare le rotelle in metallo duro verso l'interno o verso l'esterno a seconda delle esigenze.
■ Riserrare le viti di fissaggio dei supporti.

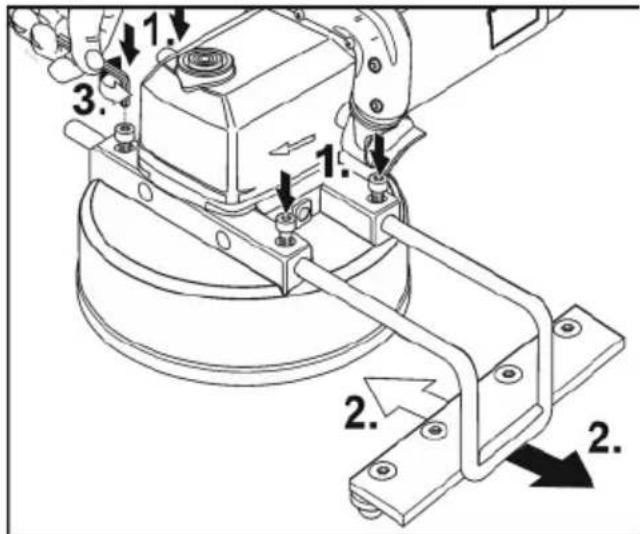

Regolare la battuta montabile

■ Se necessario, allentare le viti di fissaggio (1.).
■ Inserire lateralmente la battuta montabile e regolarla alla larghezza di lavoro desiderata (2.).
■ Riserrare le viti di fissaggio (3).

Istruzioni per il lavoro

ATTENZIONE!

La testa di fresatura non deve venire a contatto con oggetti sporgenti. Pericolo di un contraccolpo! Danni alla testa di fresa tura. In caso di danni o forte usura della testa di fresatura, sostituirla immediata mente.

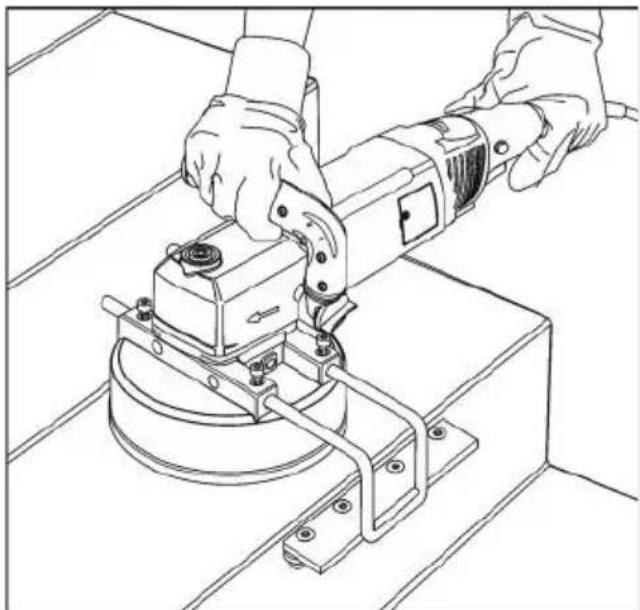

PRUDENZA!

Afferrare l'elettroutensile sempre con entrambe le mani!

1. Se necessario, regolare la larghezza di lavoro.
2. Se necessario, regolare la battuta laterale.
3. Collegare l'impianto di aspirazione.
4. Inserire la spina di alimentazione.

5. Eseguire un ciclo di prova per verificare il corretto fissaggio dell'utensile. Accendere l'elettroutensile (senza farlo scattare in posizione) e lasciarlo funzionare per ca.30 secondi. Controllare eventuali squilibri e vibrazioni.

6. Impostare la velocità di rotazione necessaria.

7. Accendere l'impianto di aspirazione.
8. Afferrare l'elettroutensile sempre con entrambe le mani.

1. Accendere l'apparecchio.

■ Non lasciare l'elettroutensile in funzione troppo a lungo nello stesso punto.
■ Eseguire sempre movimenti di sollevamento uniformi.
■ Mantenere una distanza minima di 1 cm dal bordo del materiale da lavorare.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

Pulizia

PERICOLO!

Non usare acqua o detergenti liquidi.

■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
■ Pulire la cuffia di protezione con aria compressa secca.

Riparazioni

Fare eseguire le riparazioni e la sostituzione del cavo di rete esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

AVVISO

Nel periodo di garanzia non vitre le viti sulla carcassa del motore. In caso d'inosser vanza si estinguono i doveri di garanzia del produttore.

Ricambi ed accessori

Ulteriori accessori, in particolare utensili per inserti, nonché disegni esplosi e liste di parti di ricambio sono disponibili sulla nostra homepage "http://www.flex-tools.com/" www.flex-tools.com o contattando un partner commerciale.

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inutilizzabili gli apparecchi fuori uso scollegandoli dalla rete elettrica.

Solo per paesi dell'UE

Non gettare elettroutensili neirifiuti domestici!

Ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere raccolti separatamente ed inviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità C€

La dichiarazione di conformità è contenuta come allegato I nelle presenti istruzioni per l'uso.

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.

Contenido
