РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ STE 18-3 130 Flex

ru Оригинальная инструкция по эксплуатации ..... 211

Символи по продукта ..... 200

За вашата сигурност ..... 200

Шум и вибрации ..... 204

Инструкции за безопасност при смилане

ПРЕДУПРЕЖДЕНИЕ!

4 Ръкохватка, регулируема

12 Монтируем ограничител

13 Лагерни блокове

14 Карбидно колело

15 Гумен профил

Преди пускане в експлоатация

Работа с електроинструмента

Резервни части и принадлежности

Используемые символы ..... 211

Символы на изделии ..... 211

Для Вашей безопасности ..... 211

Шумы и вибрация 215

Технические данные ..... 216

Комплектный обзор 217

Инструкция по эксплуатации ..... 218

Указания по работе 220

Техобслуживание и уход .....221

Указания по утилизации ..... 221

Сертификат соответствия (€... 221

Исключение ответственности ..... 221

Используемые символы

ПРЕДУПРЕЖДЕНИЕ!

Этот символ обозначает непосредственно угрожающую опасность.

Невыполнение данного указания может повлечь за собой тяжелые телесные повреждения или даже смерть.

ВНИМАНИЕ!

Этот символ обозначает возможность возникновения опасной ситуации.

Невыполнение данного указания может повлечь за собой телесные повреждения или материальный ущерб.

УКАЗАНИЕ

Под этим заголовком приводятся рекомендации по правильному применению и важная информация.

Символы на изделии

Перед вводом в эксплуатацию прочесть Руководство пользователя!

Использовать защитные очки!

При выполнении работ всегда используйте обе руки!

Указания по утилизации старых приборов (см. стр. 221)!

Класс защиты II

Маркировка СЕ

Для Вашей безопасности

ПРЕДУПРЕЖДЕНИЕ!

Перед началом работы с электроинструментом необходимо прочесть перечисленную ниже документацию и поступать согласно указаниям, приведенным:

– в данном Руководстве пользователя,
– в «Общих указаниях по технике безопасности» при обращении с электроинструментами, в имеющейся в комплекте поставки брошюре
- (No. документации: 315915),
– в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента.

Данный электроинструмент сконструи- рован в соответствии с уровнем техники и общепризнанными правилами техники безопасности. Но, несмотря на это, при его эксплуатации не исключена опас- ность для здоровья и жизни пользова- теля или посторонних лиц, а также по- вреждение прибора или возникновение другого материального ущерба.

Электроинструмент должен использоваться только

– в соответствии с назначением,
– в безупречном состоянии, в отношении техники безопасности.

Неисправности, снижающие безопасность, следует немедленно устранять.

Использование по назначению

Машина для бучардирования STE 18-3 130 предназначена для

– для промышленного использования на производстве и в ремесленных мастерских,
– придания шероховатости / фрезерования каменных поверхностей с использованием предлагаемых изготовителем инструментов;
– применения при обработке лестниц/ступеней/порогов и других поверхностей.

Использование отрезных, обдирочных, веерных шлифовальных дисков или проволочных щеток запрещено.

При использовании машины для бучардирования STE 18-3 130 необходимо подключать пылесос класса М.

Общие указания по технике безопасности

Общие указания по технике безопасности при шлифовании

ПРЕДУПРЕЖДЕНИЕ!

Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безопасности и инструкции для использования в будущем.

■ Этот электроинструмент предназначен для использования в качестве шлиф - машины. Изучите все полученные вместе с ним указания по ТБ, инструкции, изображения и данные. Несоблюдение нижеприведённых инструкций может привести к поражению электрическим током, пожару и/или к тяжёлым травмам.
■ Этот электроинструмент не предназначен для шлифования с использованием абразивной шкурки, работ с проволочными щётками (крацевания), полирования, вырезания отверстий или абразивной резки. Использование электроинструмента не по назначению может привести к возникновению опасных ситуаций и к травмам.
■ Не используйте электроинструмент для выполнения работ, не предусмотренных его изготовителем. В противном случае можно потерять контроль над ним и получить серьёзные травмы.
■ Не используйте рабочие (сменные) ин - струменты, не предусмотренные и не рекомендованные изготовителем специально для этого электроинструмента. Даже если вы смогли закрепить ту или иную принадлежность на своём электроинструменте, это ещё не гарантирует надёжность её использования.

■ Наружный диаметр и толщина рабочего инструмента должны соответствовать указанным размерам Вашего электроинструмента. Рабочие инструменты неверных размеров не могут прикрываться или контролироваться в достаточной степени.
■ Шлифовальные круги, тарельчатые шлифовальные круги или другие принадлежности должны в точности соответствовать шлифовальному шпинделю Вашего электроинструмента. Рабочие инструменты, которые не в точности соответствуют шлифовальному шпинделю Вашего электроинструмента, вращаются неравномерно, подвержены очень сильной вибрации и могут привести к потере контроля.
■ Размеры для крепления рабочего ин-струмента должны соответствовать размерам крепёжных средств на электроинструменте. Рабочие инструменты, которые не крепятся с соблюдением точности посадки на электроинструменте, вращаются неравномерно, очень сильно вибрируют и могут привести к потере контроля.
■ Не используйте поврежденные рабочие инструменты. Проверяйте рабочие инструменты перед каждым применением на наличие сколов и трещин, а тарельчатые шлифовальные круги – на наличие трещин, износа или сильного истирания. После падения электроинструмента или рабочего инструмента проверьте последний на наличие повреждений или используйте неповрежденный рабочий инструмент. После проверки и установки рабочего инструмента займите сами и все находящиеся вблизи лица положение за пределами плоскости вращения рабочего инструмента и включите электроинструмент на одну минуту на максимальное число оборотов.

Поврежденные рабочие инструменты в большинстве случаев ломаются за это время проверки.

• Используйте индивидуальные средства защиты. В зависимости от применения машинки пользуйтесь защитным щитком для лица, защитным средством для глаз или защитными очками. Если есть необходимость, воспользуйтесь противопылевым респиратором, средствами для защиты органов слуха, защитными перчатками или специальным фартуком, который будет защищать Вас от мелких абразивных частиц и частиц материала. Глаза должны быть защищены от попадания разлетающихся инородных тел, которые образуются во время различных видов применения. Противопылевой респиратор или защитная маска органов дыхания должны задерживать возникающую при работе пыль. Если Вы подвергаетесь длительному воздействию громкого шума, Вы можете потерять слух.
  ■ Следите за тем, чтобы посторонние лица находились на безопасном расстоянии от Вашего рабочего участка. Каждый, входящий на рабочий участок, должен иметь на себе индивидуальные средства защиты. Осколки обрабатываемого предмета или сломанных рабочих инструментов могут отлететь в сторону и причинить травмы также за пределами непосредственного рабочего участка.
  ■ Держите прибор только за изолированные поверхности рукояток, если Вы выполняете работы, при которых рабочий инструмент может задеть скрытую электропроводку или собственный сетевой шнур. Контакт с проводкой под напряжением может также поставить под напряжение металлические части прибора и привести к поражению электрическим током.
  ■ Держите кабель электропитания на безопасном расстоянии от вращающихся рабочих инструментов. Если вы потеряете контроль над машиной, то кабель электропитания может быть перерезан или захвачен или ваша рука может попасть под вращающийся рабочий инструмент.

■ Никогда не выпускайте электро- инструмент из рук до тех пор, пока рабочий инструмент полностью не остановится. Вращающийся рабочий инструмент может зацепиться за поверхность, на которую вы кладете электроинструмент, в результате чего Вы можете потерять над ним контроль.
■ Не оставляйте электроинструмент включенным, когда Вы его переносите. При случайном контакте с вращающимся рабочим инструментом ваша одежда может быть захвачена и рабочий инструмент может вонзиться в Ваше тело.
- Чистите регулярно вентиляционные прорези Вашего электроинструмента. Вентилятор двигателя втягивает пыль в корпус, а большое скопление металлической пыли может привести к электрической опасности.
■ Не пользуйтесь электроинструментом вблизи воспламеняющихся материалов. Искры могут воспламенить эти материалы.
■ Не пользуйтесь рабочими инструментами, для которых требуются жидкие охлаждающие средства. Применение воды или других жидких охлаждающих средств может привести к поражению электрическим током.

Дополнительные общие указания по технике безопасности

Отдача и соответствующие указания по безопасности

Отдача – это внезапная реакция в результате заедания или блокирования вращающегося рабочего инструмента, напр., шлифовального круга, тарельчатого шлифовального круга, проволочной щетки и т.д. Заедание или блокирование приводит к резкой остановке вращающегося рабочего инструмента.

В результате неконтролируемый электроинструмент ускоряется на месте блокировки против направления вращения рабочего инструмента.

Если, напр., шлифовальный круг заедает или блокирует в обрабатываемом предмете, то погруженная в обрабатываемый предмет кромка шлифовального круга может застрять, и в результате этого

круг может выскочить или привести к отдаче. Шлифовальный круг в этом случае двигается в направлении оператора, или в сторону от него, в зависимости от направления вращения круга на месте блокирования. При этом шлифовальные круги могут также сломаться.

Отдача является следствием неправильного или ошибочного использования электроинструмента. Ее можно предотвратить, приняв соответствующие меры предосторожности, как описано ниже.

■ Держите крепко электроинструмент и приведите свое тело и руки в положение, которое позволит Вам воспринимать силы отдачи, сохраняя равновесие. Пользуйтесь всегда дополнительной рукояткой, если она есть в наличии, чтобы обладать максимальным контролем над силами отдачи или реакционными моментами при наборе оборотов. Оператор может сдерживать силы отдачи или реакции при помощи соответствующих мер предосторожности.
■ Никогда не подносите Вашу руку к вращающимся рабочим инструментам. Рабочий инструмент может при отдаче пройти по Вашей руке.
- Избегайте того участка, в пределах которого электроинструмент будет двигаться при отдаче.Отдача отводит электроинструмент в направлении противоположном движению шлифовального круга на месте блокирования.
Работайте особенно осторожно на углах, острых кромках и т. д. Предотвращайте отскок рабочих инструментов от обрабатываемого предмета и их заклинивание. Вращающийся рабочий инструмент склонен на углах, острых кромках и при отскоке к заклиниванию. Это приводит к потере контроля и отдаче.
■ Не пользуйтесь цепными отрезными дисками и зубчатыми пильными дисками. Такие рабочие инструменты часто приводят к отдаче или потере контроля над электроинструментом.

Особые указания по технике безопасности при шлифовании и абразивном отрезании

• Используйте только допущенные к эке плуатации с этим электроинструментом абразивные инструменты и соответствующий им защитный кожух. Непредусмотренные для данного электроинструмента абразивные инструменты могут не экранироваться должным образом, что нарушает безопасность работ.
  ■ Выпуклые абразивные круги должны быть установлены таким образом, что бы их рабочая поверхность не выступала за кромку защитного кожуха. Неправильно установленный абразивный круг, выступающий за кромку защитного кожуха, не может быть экранирован должным образом.
  ■ Защитный кожух должен быть надёжно закреплён на электроинструменте и от - регулирован таким образом, чтобы обепечить максимальную безопасность. Открытой должна оставаться лишь самая малая часть абразивного инструмента. Кожух служит для защиты пользователя от осколков и контакта с абразивным инструментом, а также от искр, которые могут воспламенить одежду при попадании на неё.
• Абразивные инструменты разрешается использовать только для рекомендуе - мых областей применения. Например: никогда не используйте для шлифования боковую поверхность отрезного круга. Отрезные круги предназначены для съёма материала кромкой. Боковое силовое воздействие на эти абразив -ные круги может сломать их.
  ■ Для установки абразивного круга всегда используйте неповреждённый за-жимной фланец нужного размера и формы. Подходящие фланцы поддерживают абразивный круг и таким образом снижают опасность его разлома. Фланцы для отрезных кругов могут отличаться от фланцев для других абразивных кругов.

■ Не используйте изношенные абразивные круги от электроинструментов большего размера. Абразивный круг для электроинструментов большего размера не рассчитан на повышенную частоту вращения менее габаритных электроинструментов и может сломаться.
■ При использовании кругов двойного на - значения всегда используйте защит - ный кожух, предназначенный для выполняемой задачи. Неиспользование подходящего защитного кожуха может привести к недостаточной защите и, как следствие, к серьёзным травмам.

Дополнительные указания по технике безопасности

• Использовать только удлинительные кабели, допущенные для применения под открытым небом.
  ■ Не рекомендуется сошлифовывать свинцовые краски. Удаление свинцовых красок должно проводиться только специалистом.
  ■ Не обрабатывать такие материалы, при обработке которых образуются вредные для здоровья вещества (напр., асбест). Если при работе не исключено возникновение вредной для здоровья, легковоспламеняющейся или взрывоопасной пыли, то необходимо принять защитные меры. Использовать пылезащитную маску. Использовать аспирационные установки.

МАТЕРИАЛЬНЫЙ УЩЕРБ!

Напряжение в сети и значение напряжения на фирменной табличке должны совпадать.

Шумы и вибрация

УКАЗАНИЕ

Значения измеренного уровня шума по шкале А, а также общие уровни вибрации приведены в таблице «Технические данные».

Значения уровня шума и вибрации были определены согласно нормативной документации EN 62841.

ПРЕДУПРЕЖДЕНИЕ!

Приведенные здесь результаты измерений действительны для новых приборов. При ежедневном использовании значения шума и вибрации изменяются.

УКАЗАНИЕ

Указанный в данной инструкции уровень вибрации был определен стандартизированным методом измерения, приведенным в нормативной документации EN 62841, и может быть использован при сравнении электроинструментов друг с другом.

Он пригоден также для предварительной оценки вибрационной нагрузки.

Приведенный здесь уровень вибрации возникает при использовании электроинструмента по основному назначению.

Если же электроинструмент будет использоваться не по назначению, в комплекте с другими рабочими инструментами или при недостаточном техобслуживании, то фактический уровень вибрации может отличаться от приведенного. В этом случае вибрационная нагрузка в расчете на всю продолжительность работы может значительно повыситься.

Чтобы можно было точно определить вибрационную нагрузку, необходимо учитывать также время, в течение кото рого прибор остается выключенным или же включен, но на самом деле не используется.

В данном случае вибрационная нагрузка в расчете на всю продолжительность работы может значительно снизиться.

Примите, пожалуйста, дополнительные меры по безопасности для защиты оператора от воздействия вибрации, например: проведение техобслуживания электроинструмента и рабочих инструментов, создание возможности содержать руки в тепле, организация рабочих процессов.

ВНИМАНИЕ!

При акустической нагрузке свыше 85 дБ(А) следует пользоваться приспособлениями для защиты органов слуха.

Технические данные

Модель STE 18-3 130
Изделие Машина для бучардирования
Напряжение в сети В/Гц 220-240 / 50/60
Класс защиты		☐/II
Потребляемая мощность Вт 1750
Полезная мощность Вт 1060
Скорость вращения холостого хода об./мин	1000-2800
Приспособление для зажима инструмента М14
Рабочая ширина мм 55-130
Вес согл. «FLEX-procedure 01» кг 7,2
Измеренный уровень шума по шкале А в соответствии с EN 62841(см. «Шумы и вибрация»):
Уровень звукового давления L_pA	дБ(А)	92
Уровень звуковой мощности L_WA	дБ(А)	100
Погрешность К	дБ	3,0
Значение общего уровня вибрации в соответствии с EN 62841(см. «Шумы и вибрация»):
Значение вибрации a_h при шлифовании бетонных поверхностей	м/сек^2	7,3
Погрешность К	м/сек^2	1,5

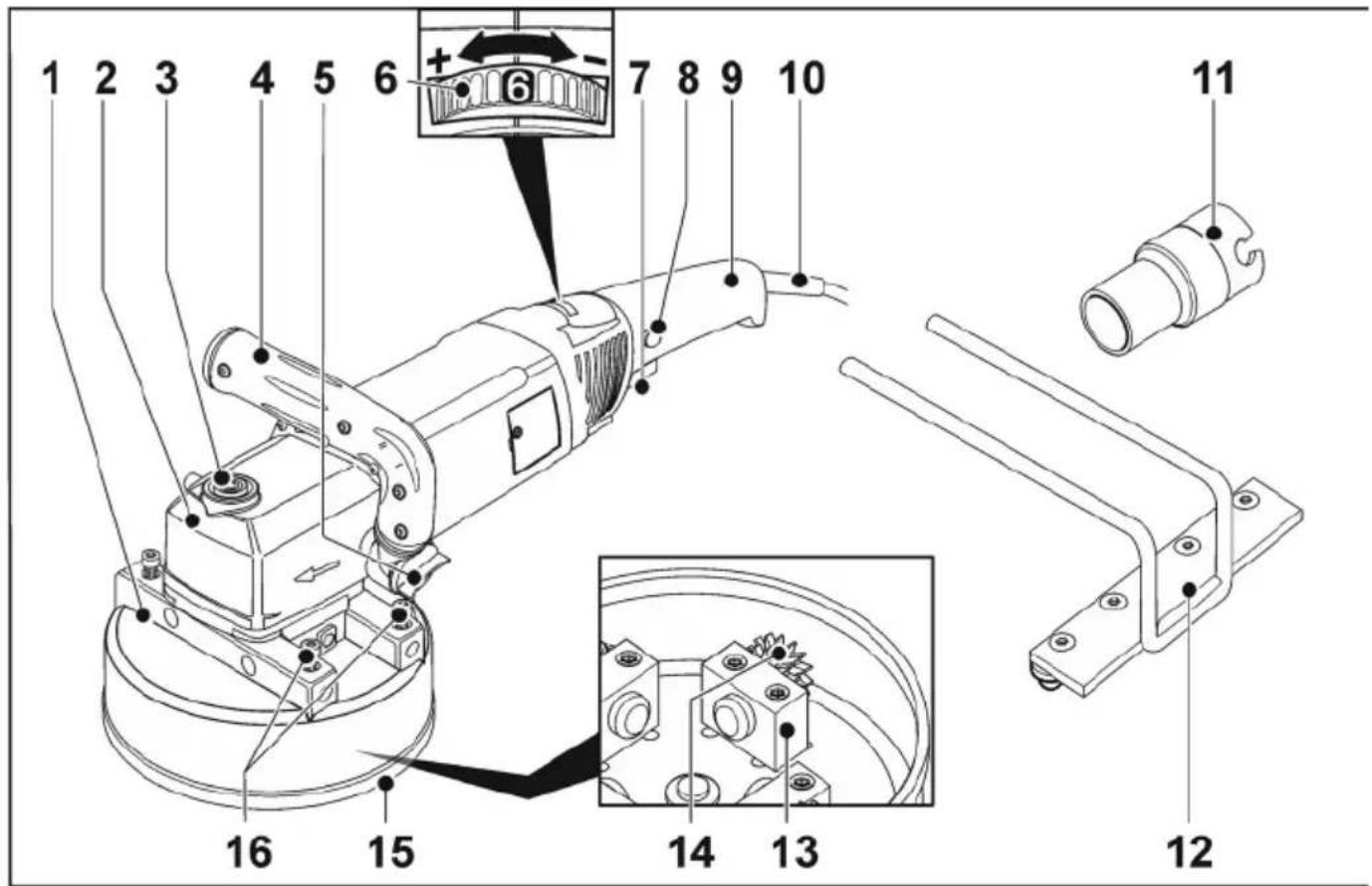

Комплектный обзор

1 2 3 4 5 6 + 7 8 9 10 11 16 15 14 13 12

1 Фрезерная головка
2 Приводная головка
3 Фиксатор шпинделя Для блокировки шпинделя при замене инструмента.
4 Ручка, регулируемая
5 Поворотная ручка для регулировки ручки
6 Регулятор (колесо) для предустановки частоты вращения

7 Выключате Для включения и выключения машинки.

8 Блокировки включения/кнопка фиксации Предотвращает нежелательное включение машинки и фиксирует выключатель (7) в положении непрерывной работы.

9 Р у ч к а
10 Кабель электропитания 4,0 м с вилкой
11 Адаптер для подключения системы пылеудаления
12 Съёмный упор
13 Опорные кронштейны
14 Колёсики из твёрдого сплава
15 Резиновый профиль
16 Винты крепления съёмного упора ь

Инструкция по эксплуатации

Перед вводом в эксплуатацию

Распакуйте электроинструмент и принадлежности к нему, проверьте поставку на комплектность и отсутствие возможных транспортных повреждений.

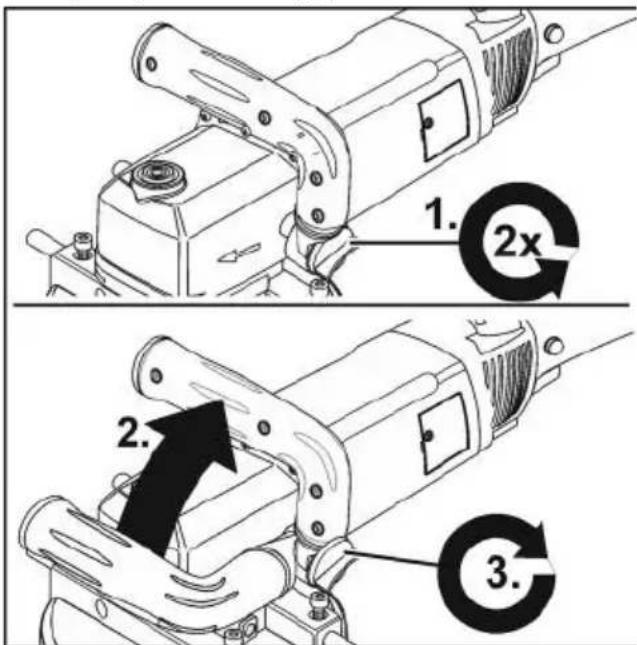

Регулирование рукоятки

1. 2x 2. 3.

■ Поворотную ручку для регулирования рукоятки открутить на ок. 2 оборота против часовой стрелки.
■ Рукоятку установить в желаемом положении (фиксированный поворот 15°).
■ Обратите внимание на правильную фиксацию!
■ Поворотную ручку для регулирования рукоятки закрутить по ходу часовой стрелки.

i УКАЗАНИЕ

При необходимости рукоятку можно переставить также на другую сторону электрического инструмента.

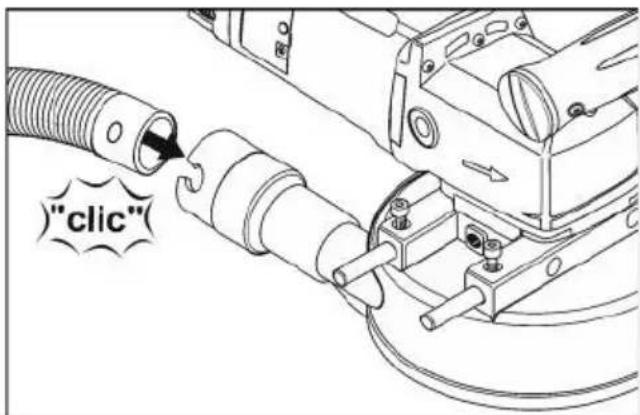

Подключение аспирационной установки

ВНИМАНИЕ!

Машина для бучардирования во время работы должна быть подключена к системе пылеудаления. Система пылеудаления должна подходить для удаления каменной (минеральной) пыли. Для удаления особо опасной, канцерогенной, сухой пыли необходимо использовать специально предназначенный для этого пылесос. При возникновении неисправности в работе системы пылеудаления немедленно прекратите работу и выключите машину. Устраните неисправность перед повторным запуском.

i УКАЗАНИЕ

Рекомендуется воспользоваться специальным пылесосом FLEX класса М.

"click"

■ Подсоедините всасывающий шланг к патрубку защитного кожуха.
■ Закрепите соединительный кабель на всасывающем шланге с помощью входящих в комплект поставки кабеледержателей (3 шт.).
■ Подсоедините всасывающий шланг к системе пылеудаления. Соблюдайте указания, приведённые в руководстве по эксплуатации системы пылеудаления! Проверьте надёжность крепления! При необходимости используйте подходящий адаптер.

i УКАЗАНИЕ

Если Вашему пылесосу требуется специальный соединительный патрубок (т.е. другой соединительный патрубок, а не 32-/36-миллиметровый стандартный патрубок, который входит в объем поставки электроинструмента), обратитесь к поставщику своего пылесоса, чтобы получить соответствующий адаптер.

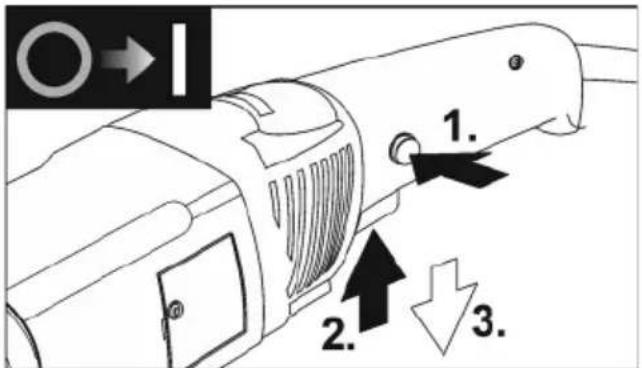

Включение и выключение электроинструмента

O→I 1. 2. 3.

■ Сначала нажать на блокировку включения (1.). Затем нажать на выключатель и удерживать его (2.). Отпустить блокировку включения.
■ Для выключения отпустить выключатель (3.).

Работа с электроинструментом

Защита от перегрузки

В случае недопустимо высокой крат- ковременной перегрузки эта защита пре- дотвращает повреждения электродвигателя, автоматически отклю- чая электроинструмент.

Дополнительную информацию о продукции изготовителя см. на сайте www.flex-tools.com.

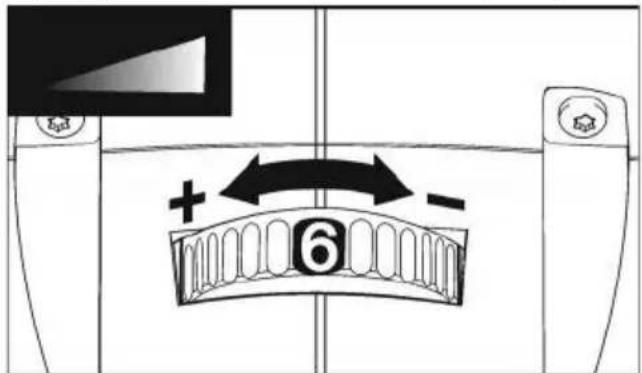

Предустановка частоты вращения

+ - 6

■ Для выставления рабочей частоты вращения установите регулятор (колесико) на нужное значение.
■ При плавном нажатии на выключатель электроинструмент запускается с предустановленной частотой вращения.
■ Всегда работайте в нижнем диапазоне частоты вращения (не выше ступени 3).

i УКАЗАНИЕ

При перегрузке или перегреве в непрерывном режиме работы машина автоматически снижает частоту вращения до тех пор, пока она не остынет в доста точной мере.

Регулировка рабочей ширины

Рабочая ширина регулируется путём перестановки опорных кронштейнов с твердосплавными колёсиками в разные положения.

■ Выкрутите винты крепления опорных кронштейнов (1.).
■ Смонтируйте опорные кронштейны в нужном положении (2.).

■ При необходимости отцентрируйте твердосплавные колёсики по направлению внутрь или наружу.
■ Снова затяните винты крепления опорных кронштейнов.

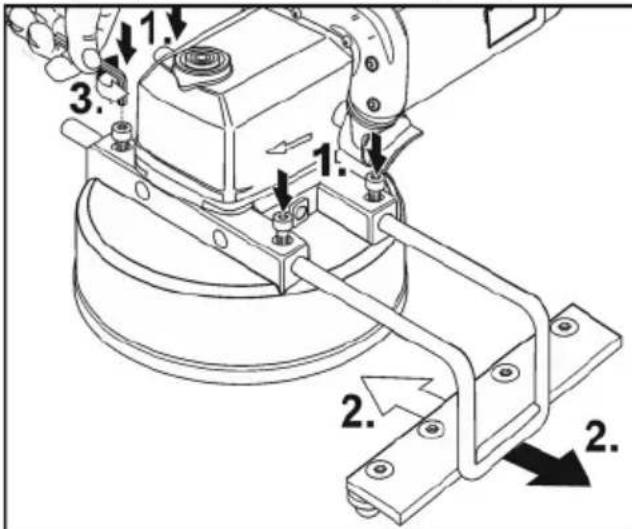

Регулировка съёмного упора

■ При необходимости отпустите винты крепления (1.).
■ Сдвиньте съёмный упор в сторону и выставьте его в соответствии с нужной рабочей шириной (2.).
■ Снова затяните винты крепления (3.).

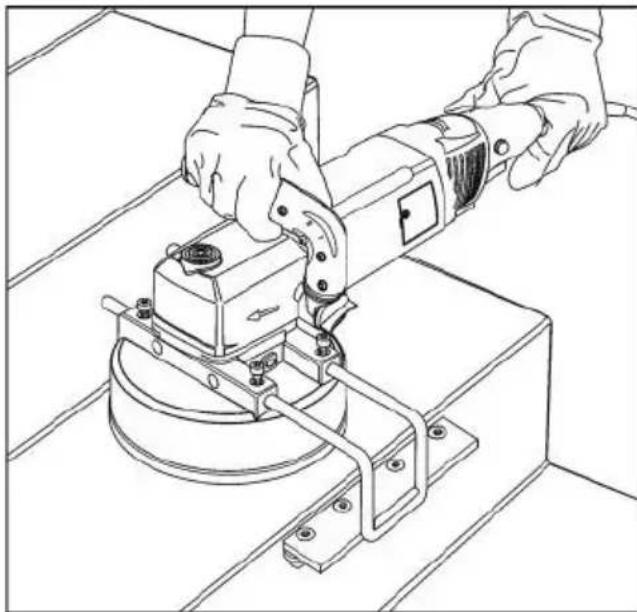

Указания по работе

ОСТОРОЖНО!

Фрезерная головка не должна соприка саться с острыми выступающими пред - метами. Опасность появления отдачи! Повреждения фрезерной головки. Если фрезерная головка повреждена или сильно изношена, её необходимо заме нить.

ВНИМАНИЕ!

Всегда держите электроинструмент двумя руками!

1. При необходимости отрегулируйте рабочую ширину.
2. При необходимости отрегулируйте боковой упор.

3. Подсоедините систему пылеудаления.

4. Вставьте вилку кабеля электропитания в розетку электросети.

5. Выполните пробный запуск, чтобы проверить правильность крепления рабочего инструмента. Включите электроинструмент (без фиксации выключателя) и дайте ему поработать вхолостую в течение примерно 30 с. Проверьте отсутствие дисбаланса и вибраций.
6. Установите нужную частоту вращения.
7. Включите систему пылеудаления.
8. Всегда держите электроинструмент двумя руками!

1. Включите электроинструмент.

■ Не оставляйте электроинструмент работать на одном месте слишком долго.
■ При обработке поверхностей всегда работайте, совершая плавные возвратно-поступательные движения.
■ Соблюдайте минимальное расстояние в 1 см от края обрабатываемого материала.

Техобслуживание и уход

ПРЕДУПРЕЖДЕНИЕ!

Перед проведением любых работ над электроинструментом извлекать вилку из розетки.

Чистка

ПРЕДУПРЕЖДЕНИЕ!

Не использовать воду или жидкие чистящие средства.

■ Двигатель прибора и его корпус изнутри регулярно продувать сухим сжатым воздухом.
■ Очищайте защитный кожух сухим сжатым воздухом.

Ремонт

Работы по ремонту и замене сетевого кабеля должны проводиться исключительно в мастерской по ремонту и обслуживанию, авторизованной изготовителем.

УКАЗАНИЕ

Винты, имеющиеся на корпусе двигателя, в течение гарантийного срока выкручивать нельзя. При невыполнении этого условия гарантийные обязательства изготовителя аннулируются.

Запчасти и принадлежности

Дополнительные принадлежности, в частности, рабочие инструменты, а также покомпонентные чертежи и списки запчастей см. на нашей домашней странице «http://www.flex-tools.com/» www.flex-tools.com или обращайтесь к партнеру по сбыту.

Указания по утилизации

ПРЕДУПРЕЖДЕНИЕ!

Обеспечьте непригодность к последующему использованию бывших в эксплуатации электроинструментов путём отсоединения (отрезания) их кабеля электропитания.

Только для стран, входящих в ЕС Никогда не выбрасывайте электроинструменты в мусор

вместе с бытовыми отходами!

Согласно Директиве ЕС 2012/19/ЕС относительно отслуживших свой срок электрических и электронных приборов и национальным законам, созданным на основе этой Директивы, старые электроинструменты должны собираться отдельно от прочих отходов и сдаваться в приемные пункты, ответственные за их экологичную утилизацию.

УКАЗАНИЕ

Информацию о возможных методах утилизации Вы сможете получить у Вашего торгового агента!

Сертификат соответствия СЕ

Декларацию соответствия нормам см. в Приложении I этого руководства по эксплуатации.

Исключение ответственности

Изготовитель и его представитель не несут ответственности за материальный ущерб и потерянную прибыль, возникшие в результате прерывания промышленной деятельности, обусловленного используемым инструментом или невозможностью использования инструмента. Изготовитель и его представитель не несут ответственности за материальный ущерб, который возник в результате использования инструмента не по назначению или при использовании инструмента вместе с продукцией других фирм.

Sisukord
