BRUKSANVISNING STE 18-3 130 Flex

Reservedele og tilbehør

Overensstemmelseserklæringen er vedlagt som bilag I i denne brugsanvisning.

Ansvarsudelukkelse

For din egen sikkerhet .... 84

Støy og vibrasjon 87

Tekniske data 88

Et overblikk 89

Bruksanvisning 90

Informasjon om bruk. 91

Vedlikehold og pleie 92

Utelukkelse av ansvar 92

Anvendte symboler

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betegner tips om bruken og viktige informasjoner.

Les betjeningsveiledningen før ibruktaking!

Bruk øyevern!

Arbeid alltid med to hender!

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til før bruk av elektroverktøet:

– den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (skrift-nr.: 315915),
- de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhet stekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen. Elektroverktøyet må kun brukes

– til de arbeider det er beregnet for,
- når det er i sikkerhetsteknisk lytefri tilstand.

Feil som har innflytelse på sikkerheten må straks utbedres.

Forskriftsmessig bruk

Steinfresen STE 18-3 130 er ment for

• kommersiel bruk i industri og håndverk,
  – sliping eller fresing av steinoverflater med verktøy som tilbys av produsenten for dette apparatet,

– for bruk på trappeområder og overflater.

Bruken av skille-, skrubbe-, lamellskiver eller trådbørster er ikke tillatt.

Under bruken av saneringssliperen

Steinfresen STE 18-3 130 må brukes med en tilkoblet støvsuger av klasse M.

Sikkerhetsanvisninger for alle bruksområder

Vanlige sikkerhetsanvisninger for sliping

ADVARSEL!

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elek trisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

■ Dette elektroverktøyet skal brukes som sli pemaskin. Les alle sikkerhetshenvisnin - ger, anvisninger, fremstillinger og data som følger med produktet. Dersom de følgende anvisningene ikke følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for sliping med sandpapir, arbeider med trådbørster, polering, hullskjæring eller kapping. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det forår sake fare og skader.
■ Bruk ikke elektroverktøyet til en funksjon det ikke uttrykkelig er konstruert for og beregnet brukt til av produsenten. En slik ombygging kan føre til at du mister kontrollen og at det oppstår alvorlige personskader.
- Ikke bruk innsatsverktøy som ikke er spe - sielt beregnet og fastsatt av produsenten for bruk med dette elektroverktøyet.Selv om tilbehøret kan bli festet fast til elektroverktøyet ditt, garanterer dette ingen sikker bruk.
Innsatsverktøyets utvendig diameter og tykkelse må tilsvare målangivelsene på elektroverktøyet ditt. Feilt dimensjonerte innsatsverktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
■ Slipeskiver, slipetallerkener eller annet tilbehør må passe nøyaktig oppå slivespindelen på elektroverktøyet ditt. Innsatsverktøy som ikke passer nøyaktig oppå slivespindelen, dreier seg ujevnt, vibrerer meget sterkt og kan føre til at du mister kontrollen.
■ Målene på festet til innsatsverktøyet må passe til målene på elektroverktøyets fes -temidler. Innsatsverktøy som ikke festes nøyaktig på elektroverktøyet, roterer ure -

gelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen.

Ikke bruk skadede innsatsverktøy. Kontroller innsatsverktøyene før hver bruk for sprekker og rifter, slipetallerkenene må sjekkes for sprekker, slitespor eller sterk slitasje. Dersom elektroverktøyet eller innsatsverktøyet faller ned, må det kontrolleres om det har tatt skade, eller bruk et annet innsatsverktøy som ikke er skadet. Når du har kontrollert innsatsverktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor flaten for det roterende innsatsverktøyet, og la maskinen først gå i ett minutt med høyeste turtalSkadede innsatsverktøy brekker for det meste i løpet av denne testtiden.
■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.
■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne innsatsverktøy kan bli slynget rundt og forårsake skade også utenfor det direkte arbeidsområdet.
- Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor innsatsverktøyet kan treffe på gjemte strømledninger eller dens egen strømkabel. Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt.
- Hold strømledningen på avstand fra rote - rende innsatsverktøy. Dersom du mister kontrollen over apparatet, kan strømled - ningen bli kuttet eller henge seg fast, slik at hånden eller armen din trekkes inn i det roterende innsatsverktøyet.

■ Legg elektroverktøyet aldri fra deg før innsatsverktøyet er helt stoppet opp. Et innsatsverktøy som dreier seg kan komme i kontakt med overflaten der maskinen legges fra og du kan dermed miste kontrollen over elektroverktøyet.
■ La ikke elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med innsatsverktøy som dreier seg og henge fast i disse slik at innsatsverktøyet kan bore seg inn i kroppen din.
■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet. Motorviften trekker støv inn i kassen, og en sterk oppsamling av metallstøv kan føre til elektrisk fare.
■ Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
- Ikke bruk innsatsverktøy som krever flytende kjølemiddel. Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.

Ytterligere sikkerhetsanvisninger for alle bruksområder

Tilbakeslag og tilsvarende sikkerhetshenvisninger

Tilbakeslag er en plutselig reaksjon som oppstår när et dreiende innsatsverktøy, som f.eks. slipeskive, slipetallerken, stålbørste osv henger seg opp eller blokerer.

Fastkjøring eller blokkering fører til en plutselig stopp av det roterende verktøyet.

Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f.eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipeskiven brekke ut eller forårsake et tilbakeslag. Slipeskiven beveger seg så enten imot betjeningspersonen eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipeskivene også brekkes.

Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

• Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskrefter. Bruk alltid tilleggshåndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter når maskinen kjøres opp. Betjeningspersonen kan ved egnete forsiktighetstiltak beherske tilbakeslagsog reaksjonskreftene.
  ■ Hendene må aldri komme i nærheten av innsatsverktøy som dreier seg. Innsatsverktøyet kan ved et tilbakeslag bevege seg over hånden din.
  ■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag. Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.
• Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyene blir slått tilbake fra arbeidsstykket og klemmes fast. Det roterende innsatsverktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller när det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.
• Ikke bruk et sagblad med kjede eller tenner. Slike innsatsverktøy forårsaker ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Spesielle sikkerhetsanvisninger for sliping og kappesliping

■ Bruk utelukkende de slipeskivene som er godkjent for ditt elektroverktøy og det ver nedekselet som er beregnet for disse slipeskivene. Slipeskiver som ikke er beregnet for elektroverktøyet, kan ikke bli tilstrekkelig avskjermet og er usikre.
■ Bøyde slipeskiver må monteres på en slik måte at slipeflaten ikke stikker ut over kanten på vernedekselet. En feilmontert slipeskive som stikker ut over kanten av beskyttelsesdekselet, kan ikke skjermes tilstrekkelig.
- Beskyttelseshetten må være godt festet til elektroverktøyet og justert slik at minst mulig av slipeskiven er åpen for brukeren for å oppnå maksimal sikkerhet. Beskyttelseshetten bidrar til å beskytte operatøren

mot fragmenter, utilsiktet kontakt med slipeskiven og gnister som kan antenne klærne.

■ Slipeskivene må kun brukes til de anbefalte bruksområdene. For eksempel: Slip al dri med sideflaten av en skilleskive.
Kappeskivene er beregnet for å slipe med kanten på skiven. Kraftinnvirkning fra siden på disse slipeskivene kan ødelegge dem.
■ Bruk alltid spennflens som ikke er skadet og som har riktig størrelse og form for den slipeskiven som du har valgt å bruke. Egnete flenser støtter slipeskiven og forringer således faren for et brudd på slipeskiven. Flenser for skilleskiver kan være forskjellige fra flenser for andre slipeskiver.
■ Bruk ingen slitte spiveskiver fra større elektroverktøy. En spiveskive for større elektroverktøy er ikke utlagt for det høyere turtallet som brukes for mindre elektroverktøy og kan dermed brekke.
Når du bruker skiver til to formål, må du all-tid bruke det vernedekselet som er egnet for det gjeldende bruksområdet. Hvis du ikke bruker riktig vernedeksel, kan det føre til at du ikke oppnår ønsket beskyttelse, noe som kan føre til alvorlige personskader.

■ Det må kun brukes forlengelseskabel som er beregnet for uteområder.
■ Sliping av blyfarger anbefales ikke. Fjerning av blyfarger bør kun foretas av fagfolk.
Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f.eks. asbest). Det må treffes vernetiltak dersom det under arbeidet kan oppstå helsefarlig, brennbart eller eksplosivt støv. Bruk støvbeskyttelsesmaske. Bruk avsugingsanlegg.

MATERIELLE SKADER!

Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet.

Støy og vibrasjon

HENVISNING

Verdiene for det A-vurderte støynivået såsom de samlete svingningsverdiene finnes i tabellen "Tekniske data".

Støy- og svingningsverdiene er målt i henhold til EN 62841.

ADVARSEL!

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres støy- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i disse anvisningene er målt i henhold til et målemetode som er normert etter EN 62841, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelastningen.

Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt. Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

Produkttype STE 18-3 130
Produkt Steinfres
Nettspenning	V/Hz 220	-240 / 50/60
Beskyttelsesklasse		☐/II
Effektopptak W 1750
Avgitt effekt W 1060
Tomgangsturtall	o/min	1000-2800
Verktøyopptak		M14
Arbeidsbredde mm 55-130
Vekten er tilsvarende “FLEX-procedure 01”	kg 7,2
A-vurderte støynivå tilsvarende EN 62841 (se “Støy og vibrasjon”):
Lydtrykksnivå LpA	dB(A) 92
Lydeffektnivå LWA	dB(A) 100
Usikkerhet K db 3,0
Samlet svingningsverdi tilsvarende EN 62841 (se “Støy og vibrasjon”):
Utslipp ah ved sliping av betongflater	m/s2	7,3
Usikkerhet K	m/s2	1,5

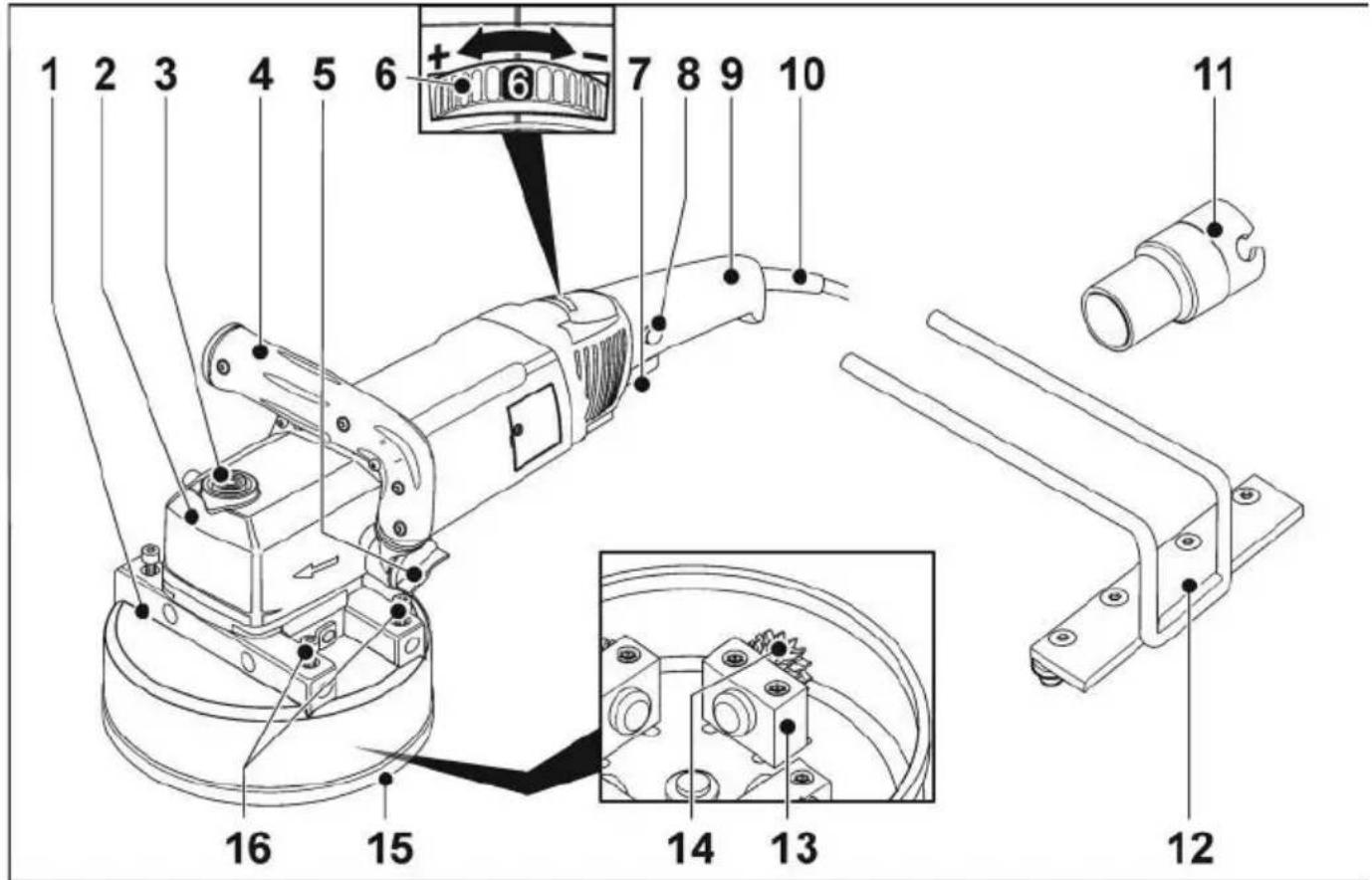

Et overblikk

1 2 3 4 5 6 + 7 8 9 10 11 16 15 14 13 12

1 Fresehode
2 Drivhode
3 Spindelstopper

For å feste spindelen ved skift av verktøy.

4 Håndtak, justerbar
5 Dreieknapp for justering av håndtaket
6 Hjul for forhåndsinnstilling av turtall
7 B r y t e r

For å slå på og av.

8 Innkoplingssperre/låseknapp

Forhindrer at maskinen starter ved en feiltakelse og låser bryteren (7) i varig drift.

9 Håndtak
10 Strømledning 4,0 m med støpsel
11 Adapter for avsug
12 Monterbart stopp
13 Lagerbukker
14 Skive i hardmetall
15 Gummiprofil
16 Festeskruer for monterbart stopp

Bruksanvisning

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og kontroller at leveringen er komplett og at det ikke er oppstått transportskader.

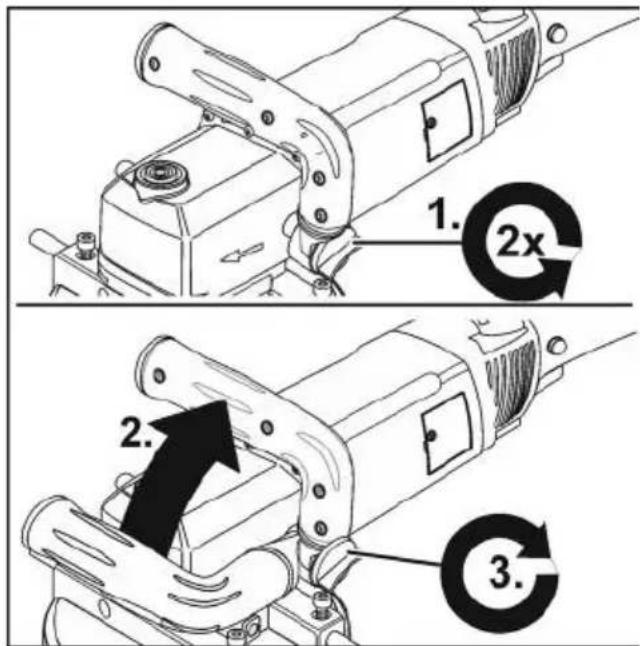

Innstilling av håndtak

1. 2x 2. 3.

■ Dreieknappen for innstilling av håndtaket løsnes ca. 2 omdreininger imot klokkens retning.
■ Håndtaket settes i ønsket posisjon (15° – innstillinger).
Pass på at det smekker riktig fast!
■ Dreieknappen for innstilling av håndtaket skrus fast i klokkens retning.

i HENVISNING

Dersom nødvendig kan håndtaket setts på andre siden av elektroverktøyet.

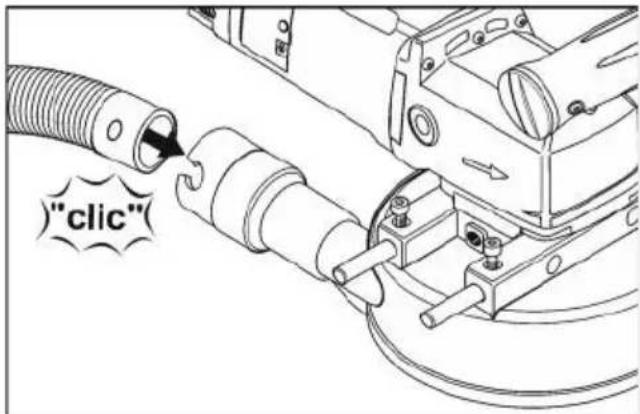

Tilkopling til et avsugingsanlegg

VFORSIKTIG!

Steinfresen må være koblet til et støvav sugssystem under drift. Avsugssystemet må være godkjent for avsug av steinstøv.

For å suge opp tørt støv som er spesielt helsefarlig og kreftfremkallende, må det brukes en spesialstøvsuger som er godkjent for dette formålet.

Hvis avtrekkssystemet ikke fungerer som det skal, må du stoppe arbeidet umiddelbart og slå av apparatet. Utbedre feilen før ny idriftsettelse.

i HENVISNING

Det anbefales å bruke FLEX spesialsuger av klasse M.

"click"

■ Fest sugeslangen til tilkoblingsstykket på vernedekselet.
■ Fest tilkoblingskabelen til sugeslangen ved hjelp av kabelholderne (3x) som følger med i leveringsomfanget.
■ Koble sugeslangen til avsugsanlegget. Følg bruksanvisningen for avsugsanlegget! Kontroller festet! Om nødvendig må det brukes en passende adapter.

i HENVISNING

Dersom støvsugeren trenger en spesiell tilkoplingsstuss (dvs. en annen tilkoplingsstuss enn den stussen med 32 mm/36 mm, som hører med som standard til elektroverktøyet ved leveringen), så vennligst sett deg i forbindelse med leverandøren for støvsugeren for å få en egnet adapter.

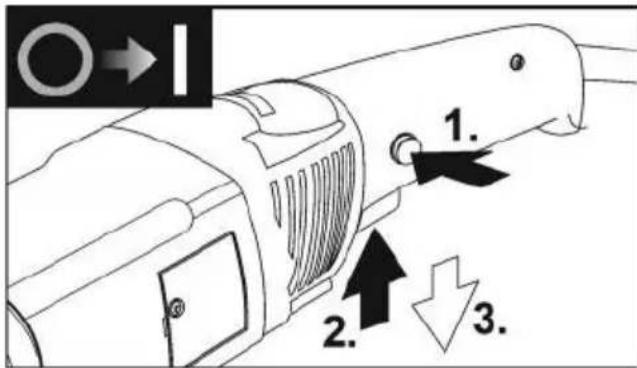

Inn- og utkopling av elektroverktøy

1. 2. 3.

■ Trykk først innkoplingssperren (1.). Deretter trykkes bryteren og holdes fast (2.). Slipp innkoplingssperren.
■ For utkopling slippes bryteren (3.).

Arbeid med elektroverktøyet

Overbelastningsvern

Ved ekstrem kortvarig overbelastning for- hindrer overbelastningsvernet skader på motoren ved å slå av apparatet automatisk. Mer informasjon om våre produkter finnes på www.flex-tools.com.

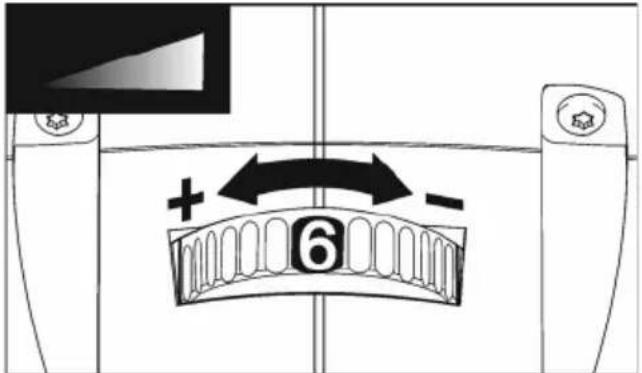

Turtallsforvalg

+ - 6

■ For å justere arbeidshastigheten, drei justeringshjulet til ønsket verdi.
■ Ved følsom betjening av bryteren kjøres apparatet opp til forhåndsvalgt turtall.
■ Arbeid alltid i det lavere hastighetsområdet opp til maksimalt nivå 3.

i MERK

Ved overbelastning eller overoppheting i varig drift reduserer apparatet automatisk turtallet, inntil apparatet er tilstrekkelig avkjølt.

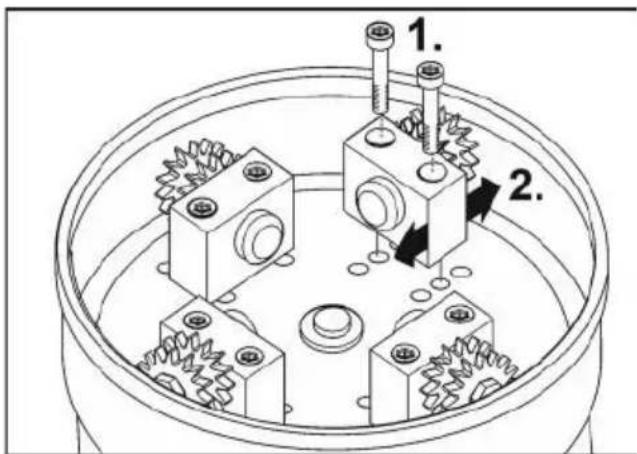

Innstilling av arbeidsbredde

Ulike arbeidsbredder kan stilles inn ved å montere lagerbukkene med hardmetallskivene i ulike posisjoner.

■ Støpselet trekkes ut.

1. 2.

■ Løsne festeskruene til lagerbukkene (1.).

■ Monter lagerbukkene i ønsket posisjon2).
■ Juster hardmetallskivene innover eller utover etter behov.
■ Trekk til festeskruene på lagerbukkene igjen.

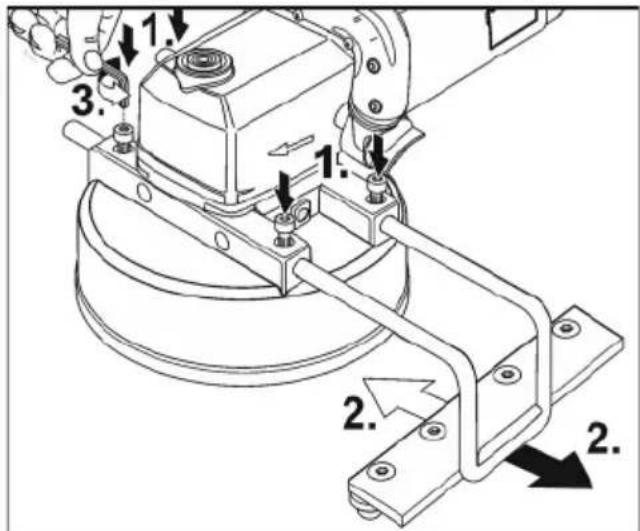

Innstilling av monterbart stopp

■ Løsne festeskruene om nødvendig (1.).
■ Skyv det monterbare stoppet til siden og juster til ønsket arbeidsbredde (2.).
■ Trekk til festeskruene igjen (3.).

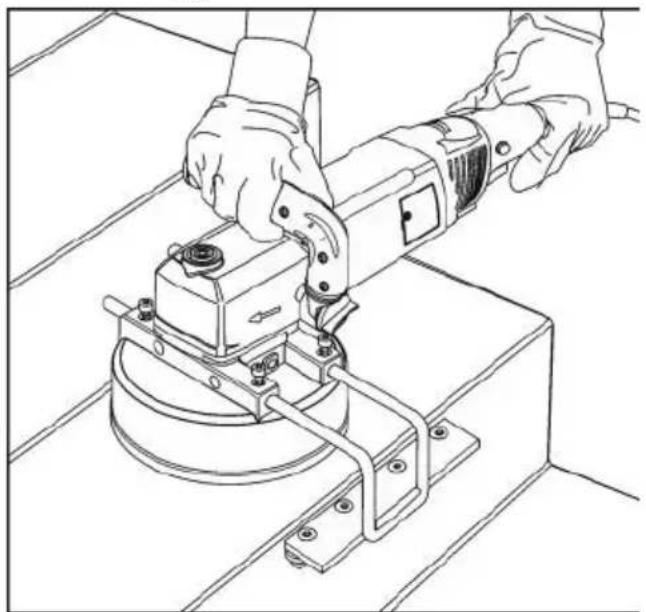

Informasjon om bruk

ADVARSEL!

Fresehodet må ikke komme i kontakt med skarpe utstikkende gjenstander. Fare for tilbakeslag! Skade på fresehodet. Hvis fresehodet er skadet eller veldig slitt, må det skiftes ut.

FORSIKTIG!

Elektroverktøyet skal alltid holdes fast med begge hender!

1. Juster arbeidsbredden om nødvendig.
2. Juster sidestoppet om nødvendig.
3. Tilkople avsugsanlegget.
4. Støpselet stikkes inn.

5. Utfør en testkjøring for å kontrollere at verktøyet er riktig festet. Slå på elektroverktøyet (uten fastlåsing), og la den gå i ca. 30 sekunder. Kontroller for ujevnheter og vibrasjoner.

6. Det nødvendige turtallet stilles inn.

7. Slå på avsugingsanlegget.

8. Elektroverktøyet skal alltid holdes fast med begge hender.

■ Ikke la elektroverktøyet stå på samme sted for lenge.
■ Utfør alltid jevne bevegelser.
■ Hold en minsteavstand på 1 cm fra kanten av det bearbeidede materialet.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

Rengjøring

ADVARSEL!

Ikke bruk vann eller flytende rengjøringsmiddel.

■ Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.
■ Rengjør vernedekselet med tørr trykkluft.

Reparasjoner

Sørg for at reparasjoner og utskifting av strømkabelen utelukkende utføres i et serviceverksted som er godkjent av produsenten.

HENVISNING

Skruene på motorkassen må ikke løsnes i løpet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantifør pliktelse.

Reservedeler og tilbehør

Du finner ytterligere tilbehør, spesielt innsatsverktøy samt sprengskisser og reservedelslister på hjemmesiden vår "http://www.flex-tools.com/"www.flex-tools.com, eller ta kontakt med en forhandler.

Brukte maskiner må gjøres ubrukelige ved å fjerne strømledningen.

Kun for EU-land Ikke kast elektriske verktøy i bosset! I henhold til det europeiske direktivet 2012/19/EU om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmåter.

C€-Konformitet

Samsvarserklæringen er inkludert som vedlegg i denne bruksanvisningen.

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.
