GEBRUIKSAANWIJZING STE 18-3 130 Flex

nl Originele gebruiksaanwijzing 65

Gebruikte symbolen 65

Symbolen op het product 65

Voor uw veiligheid 65

Geluid en trillingen 68

Gebruiksaanwijzing 71

Tips voor de werkzaamheden ..... 73

Onderhoud en verzorging 73

Afvoeren van verpakking en machine .. 74

-Conformiteit 74

Uitsluiting van aansprakelijkheid ..... 74

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LETOP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het product

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Altijd met twee handen werken!

Afvoeren van het oude apparaat (zie pagina 74)!

Veiligheidsklasse II

CE-markering

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

– deze gebruiksaanwijzing,
- de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is gecon - strueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

– volgens de bestemming,
– in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De bouchardeermachine STE 18-3 130 is bedoeld

• voor professioneel gebruik in de industrie en door de vakman,
• voor het ruw maken of frezen van steenoppervlakken met door de fabrikant voor dit apparaat aangeboden gereedschappen,
• voor gebruik in trappenhuizen en voor oppervlakken.

Het gebruik van doorslijp-, afbraam-, lamellenschijven of draadborstels is niet toegestaan.

Bij gebruik van de bouchardeermachine STE 18-3 130 moet een stofzuiger van klasse M worden aangesloten.

©

■ Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroom-kabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
■ Houd de netaansluitkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het gereedschap verliest, kan de netaansluitkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.
■ Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.
■ Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
■ Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.
■ Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Verdere veiligheidsinstructies voor alle toepassingen

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken.

De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

■ Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.
■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.
■ Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.

Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vastklemmen. Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag. Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere veiligheidsvoorschriften voor slijp- en doorslijpwerkzaamheden

Gebruik uitsluitend het voor het elektrische gereedschap toegestane schuurtoebehoren en de voor dit schuurtoebehoren voor -ziene beschermkap. Schuurtoebehoren dat niet voor het elektrische gereedschap is voorzien, kan niet voldoende worden afgeschermd en is niet veilig.

Komvormige schuurschijven moeten zo worden gemonteerd dat het schuurvlak niet boven het niveau van de bescherm - kaprand uitsteekt. Een onjuist gemonteer - de schuurschijf die over het vlak van de beschermkaprand uitsteekt, kan niet voldoende afgeschermd worden.

De beschermkap moet stevig op het elektri sche gereedschap zitten en voor maximale veiligheid zo ingesteld zijn dat het kleinst mogelijke deel van het schuurgereedschap open naar de bediener wijst. De beschermkap moet de bediener beschermen tegen brokstukken, toevallig contact met het schuurgereedschap en vonken waardoor de kleding vlam kan vatten.

Schuurtoebehoren mag alleen worden ge - bruikt voor de geadviseerde toepassings - mogelijkheden. Bijvoorbeeld: schuur nooit met de zijkant van een doorslijpschijf.

Doorslijpschijven zijn bestemd voor mate- riaalafname met de rand van de schijf. Een zijwaartse krachtinwerking op dit schuur- toebehoren kan het toebehoren breken.

Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flen-

zen voor doorslijpschijven kunnen verschillen van de flenzen voor andere slijpschijven.

Gebruik geen versleten schuurschijven van grotere elektrische gereedschappen. Een schuurschijf voor grotere elektrische gereedschappen is niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kan breken.

Gebruik bij schijven voor een tweeledig doel altijd de beschermkap die past bij de betreffende toepassing. Door het niet gebruiken van de juiste beschermkap kan de gewenste afscherming ontbreken en kan er ernstig letsel optreden.

Overige veiligheidsvoorschriften

Gebruik alleen een verlengkabel die voor gebruik buitenshuis is goedgekeurd. Het afschuren van loodverf wordt afgeraden. Het verwijderen van loodverf mag alleen door een vakman gebeuren. Bewerk geen materialen waarbij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen.

Tref veiligheidsmaatregelen wanneer er stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Draag stofmasker! Gebruik een afzuiginstallatie.

GEVAAR VOOR MATERIËLE SCHADE!

De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

LET OP

Waarden voor het A-gewogen geluids-niveau en de totale trillingswaarden staan in de tabel „Technische gegevens“.

De geluids- en trillingswaarden zijn vast-gesteld volgens EN 62841.

WAARSCHUWING!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillings-niveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Producttype STE 18-3 130
Product Bouchardeermachine
Netspanning	V/Hz 220	-240 / 50/60
Isolatieklasse		☐/II
Opgenomen vermogen W 1750
Afgegeven vermogen W 1060
Onbelast toerental	o.p.m.	1000-2800
Gereedschapopname		M14
Werkbreedte mm 55-130
Gewicht volgens „FLEX-procedure 01”	kg 7,2
A-gewogen geluidsniveau volgens EN 62841 (zie „Geluid en trillingen“):
Geluidsdrukniveau LpA	dB(A) 92
Geluidsvermogenniveau LWA	dB(A) 100
Onzekerheid K db 3,0
Totale trillingswaarde volgens EN 62841 (zie „Geluid en trillingen“):
Emissiewaarde ah bij schuren van betonvlakken	m/s2	7,3
Onzekerheid K	m/s2	1,5

In één oogopslag

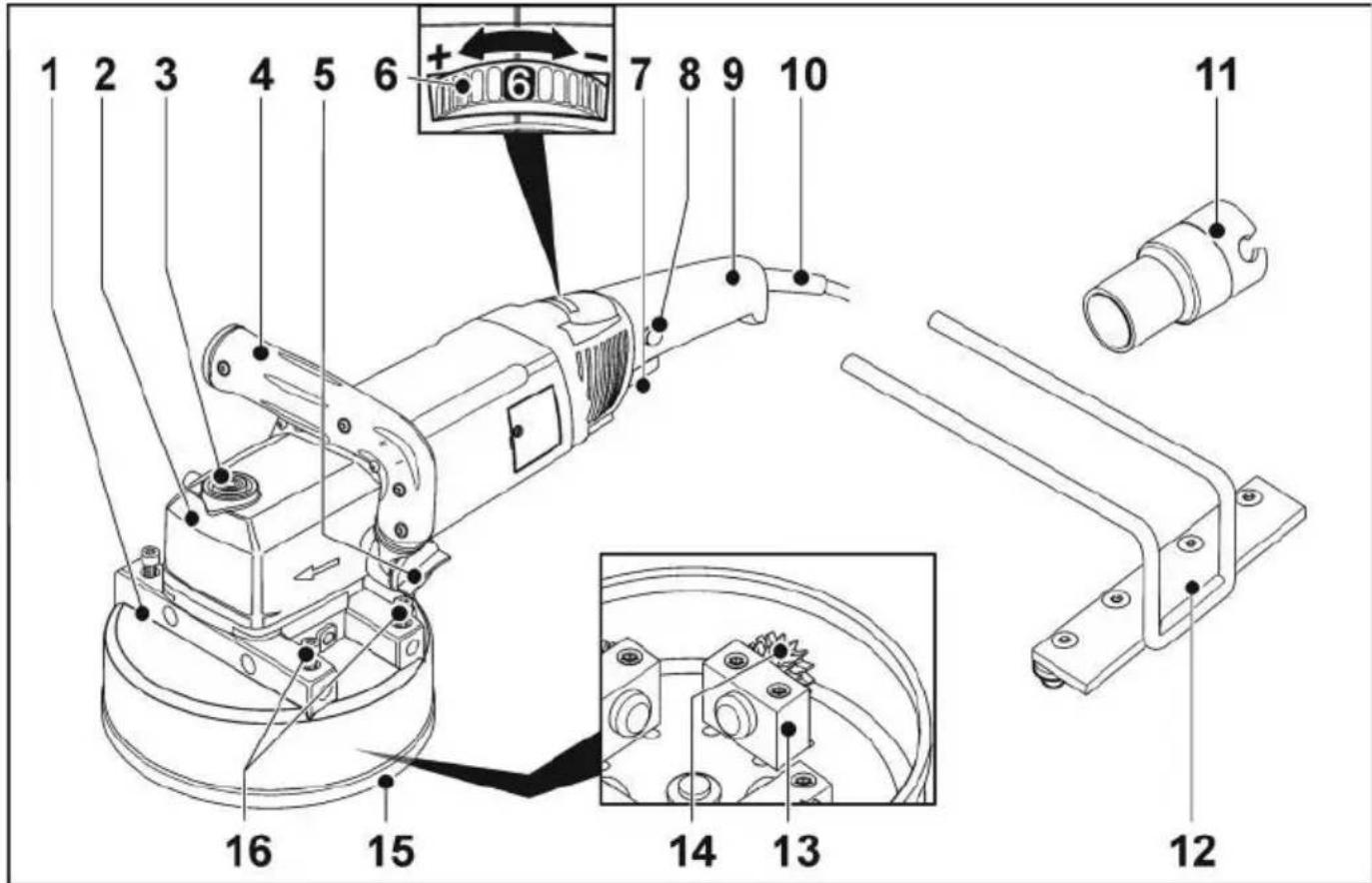

1 2 3 4 5 6 + 7 8 9 10 11 16 15 14 13 12

1 Freeskop

2 Machinekop

3 Blokkering van de uitgaande as Voor het vastzetten van de uitgaande as bij het wisselen van inzetgereed- schap.

4 Handgreep, verstelbaar

5 Draaiknop voor handgreepverstelling

6 Stelwiel voor vooraf instelbaar toerental

7 Schakelaar

Voor in- en uitschakelen.

8 Inschakelblokkering/ vergrendelingsknop

Voorkomt onbedoeld starten van het gereedschap en vergrendelt de schakelaar (7) bij continu gebruik.

9 Steelgreep

10 Netaansluitkabel 4,0 m met netstekker

11 Adapter voor afzuiging

12 Monteerbare aanslag

13 Lagerbokken

14 Hardmetalen wieltjes

15 Rubberen profiel

16 Bevestigingsschroeven voor monteerbare aanslag

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

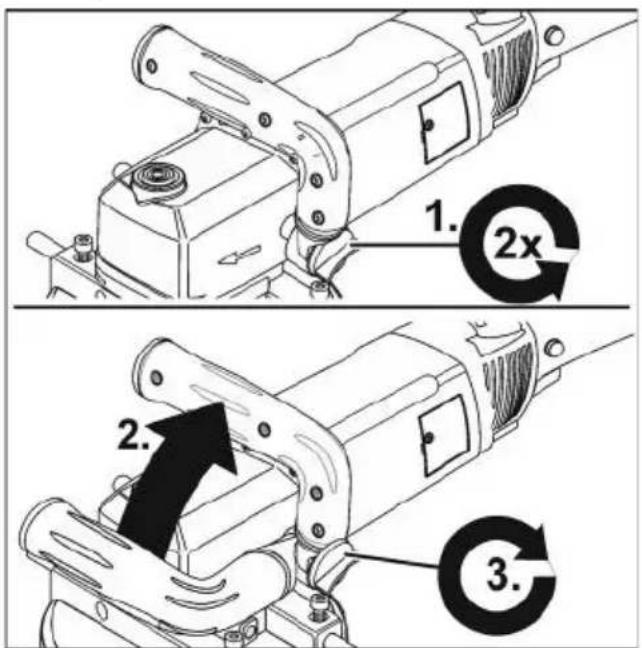

Greep instellen

1. 2x 2. 3.

■ Draaiknop voor greepinstelling ca. 2 slagen tegen de richting van de wijzers van de klok losdraaien.
■ Greep in de gewenste stand zetten (15°-klik). Op correct vastklikken letten!
■ Draaiknop voor greepinstelling in de richting van de wijzers van de klok vastdraaien.

i LET OP

Indien nodig kan de greep verplaatst worden naar de andere zijde van het elektri sche gereedschap.

Aansluiting van een afzuiginstallatie

VOORZICHTIG!

De bouchardeermachine moet tijdens het gebruik op een stofafzuigsysteem worden aangesloten. Het afzuigsysteem moet goedgekeurd zijn voor het afzuigen van steengruis.

Voor het afzuigen van bijzonder gevaarlijk, kankerverwekkend, droog stof moet een goedgekeurde speciale stofzuiger worden gebruikt.

Indien er een storing optreedt in het afzuig systeem, stop dan onmiddellijk met werken en schakel het apparaat uit. Verhelp de fout voordat u opnieuw start.

i LET OP

Het gebruik van een FLEX speciale stofzuiger van klasse M wordt geadviseerd.

"click"

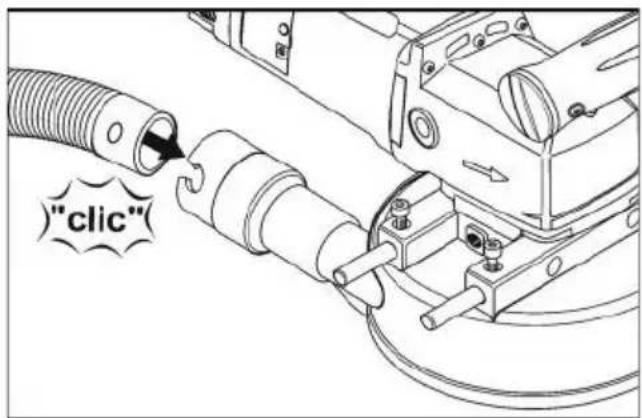

■ Sluit de zuigslang aan op het aansluitstuk van de beschermkap.
■ Bevestig de aansluitkabel met de mee-geleverde kabelhouders (3x) aan de afzuigslang.
■ Sluit de afzuigslang op de afzuiginstallatie aan. Neem de gebruiksaanwijzing van de afzuiginstallatie in acht! Controleer de bevestiging! Gebruik indien nodig een passende adapter.

i LET OP

Mocht er voor uw stofzuiger een speciaal aansluitstuk nodig zijn (naast het standaard-aansluitstuk van 32 mm/36 mm dat met het elektrische gereedschap wordt meegele verd) dient u voor een geschikte adapter contact op te nemen met de leverancier van uw stofzuiger.

Elektrisch gereedschap in- en uitschakelen

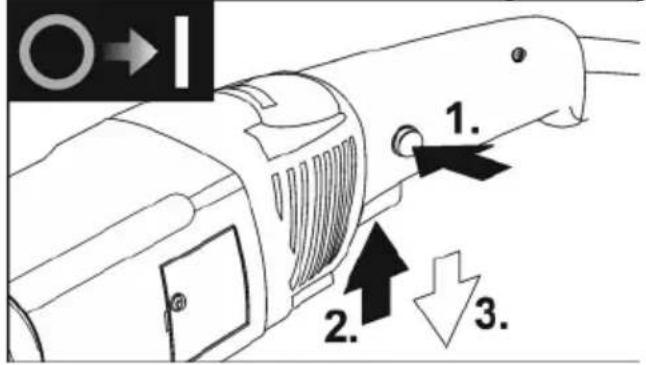

Gebruik voor korte duur zonder vergrendeling

1. 2. 3.

■ Druk eerst de inschakelblokkering in (1.). Druk vervolgens de schakelaar in en houd deze vast (2.). Inschakelblokkering loslaten.
■ Als u het gereedschap wilt uitschakelen, laat u de schakelaar los (3.).

Werkzaamheden met het elektrische gereedschap

Overbelastingsbeveiliging

Bij extreme kortdurende overbelasting voorkomt de overbelastingsbeveiliging schade aan de motor, door het apparaat automatisch uit te schakelen.

Zie www.flex-tools.com voor meer informatie over de producten van de fabrikant.

Vooraf instelbaar toerental

+ - 6

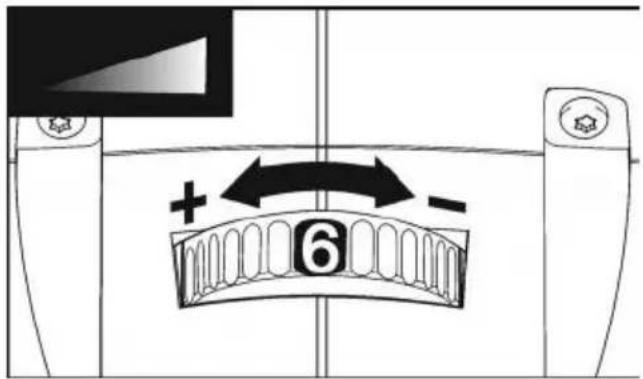

■ Als u het werktoerental wilt instellen, zet u het stelwiel op de gewenste waarde.
■ Door de schakelaar met gevoel te bedienen wordt het gereedschap versneld tot aan het vooraf ingestelde toerental.
■ Werk altijd in het laagste toerentalbereik, tot maximaal niveau 3.

i OPMERKING

Bij overbelasting of oververhitting bij continu gebruik vermindert het gereedschap het toerental automatisch totdat het gereedschap voldoende is afgekoeld.

Werkbreedte instellen

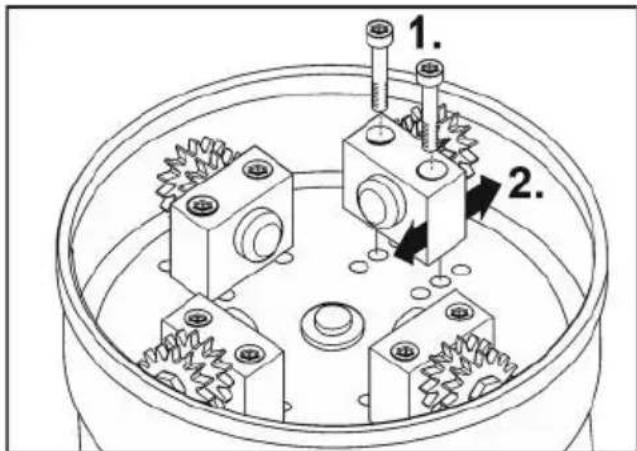

Door de lagerbokken met de HM-wieltjes in verschillende posities te monteren, kunnen verschillende werkbreedtes worden ingesteld.

■ Stekker uit het stopcontact trekken.

1. 2.

■ Draai de bevestigingsschroeven van de lagerbokken (1.) los.
■ Monteer de lagerbokken in de gewenste positie (2.).
■ Lijn de HM-wieltjes naar behoefte naar binnen of naar buiten uit.
■ Draai de bevestigingsschroeven van de lagerbokken weer vast.

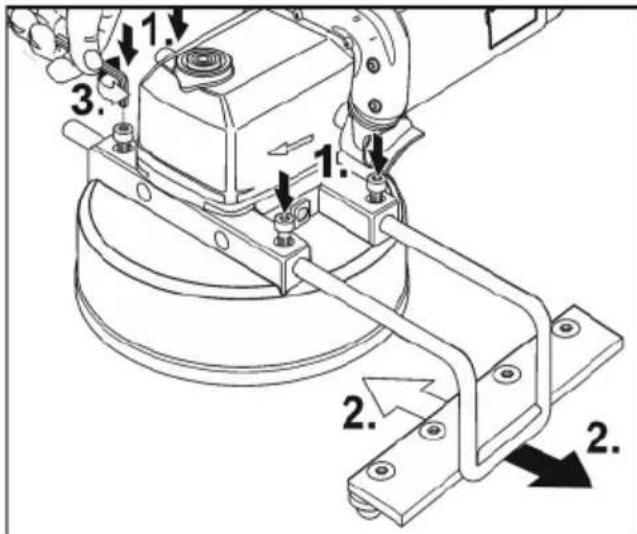

Monteerbare aanslag instellen

■ Schuif de monteerbare aanslag zijwaarts in en stel deze in op de gewenste werkbreedte (2.).
■ Draai de bevestigingsschroeven weer vast (3.).

Tips voor de werkzaamheden

WAARSCHUWING!

De freeskop mag niet met scherp uitstekende voorwerpen in aanraking komen. Risico op een terugslag! Beschadiging van de freeskop. Als de freeskop beschadigd of sterk versleten is, moet deze vervangen worden.

VOORZICHTIG!

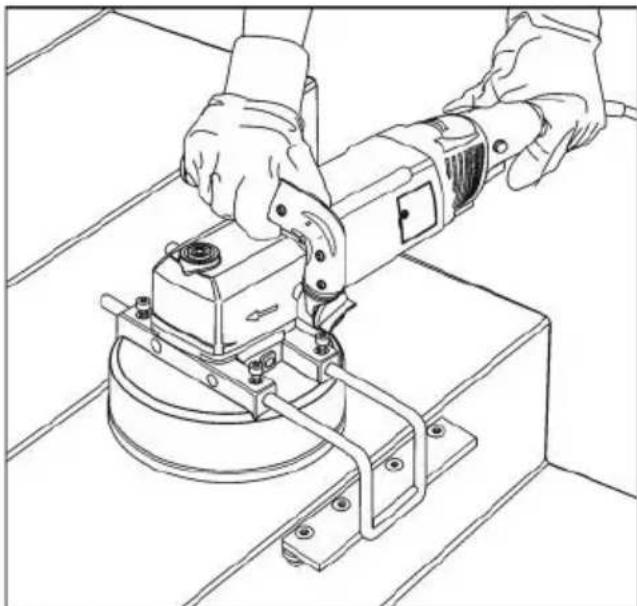

Houd het elektrische gereedschap altijd met beide handen vast!

1. Stel eventueel de werkbreedte in.
2. Stel eventueel de zijaanslag in.
3. Sluit de afzuiginstallatie aan.
4. Steek de stekker in het stopcontact.
5. Voer een testloop uit om te controleren of het gereedschap correct is bevestigd. Schakel het gereedschap in (zonder de schakelaar vast te klikken) en laat deze ca. 30 seconden lopen. Controleer de machine op onbalans en trillingen.
6. Stel het benodigde toerental in.
7. Schakel de afzuiginstallatie in.
8. Houd het elektrische gereedschap altijd met beide handen vast.

1. Schakel het apparaat in.

■ Laat het elektrische gereedschap niet te lang op één plek draaien.
■ Voer altijd gelijkmatige slagbewegingen uit.
■ Houd een minimale afstand van 1 cm aan tot de rand van het te bewerken materiaal.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

WAARSCHUWING!

Gebruikgeen water of vloeibare reinigingsmiddelen.

■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
■ Reinig de beschermkap met droge perslucht.

Reparaties

Laat reparaties en de vervanging van de netkabel uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

LET OP

Draai de schroeven van het motorhuis tijdens de garantieperiode niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Vervangingsonderdelen en toebehoren

Meer toebehoren, in het bijzonder inzetgereedschappen, evenals explosietekeningen en onderdelenlijsten vindt u op onze homepage "http://www.flex-tools.com/"www.flex-tools.com of neem contact op met een verkooppartner.

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak afgedankte apparaten onbruikbaar door de netaansluitkabel te verwijderen.

Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

De conformiteitsverklaring is als bijlage I opgenomen in deze gebruiksaanwijzing.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
