ECJ-12-02 - Ηλεκτρικό γρύλο MSW - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικός γρύλος αυτοκινήτου
Μάρκα	MSW
Μοντέλο	ECJ-12-02
Ονομαστική τάση	12 V
Μέγιστο ρεύμα	15 A
Μέγιστη ανυψωτική ικανότητα	3 τόνοι
Εύρος ανύψωσης	120 - 420 mm
Διαστάσεις (Μ x Π x Υ)	43 x 28 x 13 cm
Βάρος	4,96 kg
Τροφοδοσία	Πρίζα αναπτήρα 12 V ή απευθείας σύνδεση στη μπαταρία
Τηλεχειριστήριο	Ναι, με κουμπιά πάνω/κάτω
Φως LED	Ναι
Διακόπτης τερματικού	Ναι
Χειροκίνητη μανιβέλα	Περιλαμβάνεται
Ανταλλακτική ασφάλεια	3 ασφάλειες 15 A συμπεριλαμβάνονται
Σύνδεσμοι μπαταρίας	Ναι
Σημείο στήριξης	Περιλαμβάνεται βάση στήριξης
Υλικό περιβλήματος	Χάλυβας και ενισχυμένο πλαστικό
Συντήρηση και καθαρισμός	Καθαρίζετε με στεγνό πανί· αποθηκεύετε σε ξηρό μέρος
Ασφάλεια	Χρήση σε επίπεδη επιφάνεια· μην υπερβαίνετε τη χωρητικότητα· μην παραμένετε κάτω από το όχημα
Ανταλλακτικά	Διαθέσιμες ασφάλειες 15 A, μανιβέλα, τηλεχειριστήριο
Δυνατότητα επισκευής	Ασφάλεια αντικαθίσταται· επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση για άλλα μέρη
Γενικές πληροφορίες	Σχεδιασμένο για αλλαγή τροχών ελαφρών οχημάτων· περιλαμβάνει καλώδιο αναπτήρα και σύνδεσμους

Συχνές ερωτήσεις - ECJ-12-02 MSW

Πώς να χρησιμοποιήσετε τον ηλεκτρικό γρύλο MSW ECJ-12-02;

Σταθμεύστε το όχημα σε επίπεδη επιφάνεια, τραβήξτε το χειρόφρενο, χαλαρώστε τα παξιμάδια των τροχών. Συνδέστε την τροφοδοσία 12 V (αναπτήρα ή ακροδέκτες μπαταρίας). Τοποθετήστε τον γρύλο κάτω από το σημείο ανύψωσης, πατήστε το κουμπί '^' για ανύψωση. Μετά την αλλαγή ελαστικού, πατήστε 'V' για κατέβασμα.

Ποια είναι η μέγιστη ανυψωτική ικανότητα;

Η μέγιστη ικανότητα είναι 3 τόνοι. Ποτέ μην υπερβαίνετε αυτό το φορτίο.

Τι να κάνω αν ο γρύλος δεν ανυψώνει;

Ελέγξτε πρώτα την ασφάλεια του αναπτήρα ή του συνδέσμου. Αντικαταστήστε την εάν χρειαστεί με ασφάλεια 15 A. Βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη και οι συνδέσεις είναι καλές. Μειώστε το φορτίο εάν είναι υπερβολικό.

Πώς να αντικαταστήσω την ασφάλεια του αναπτήρα;

Ξεβιδώστε το μπροστινό μεταλλικό μέρος του αναπτήρα αριστερόστροφα, αφαιρέστε την καμένη ασφάλεια και αντικαταστήστε την με μια νέα 15 A (περιλαμβάνεται). Ξαναβιδώστε το μπροστινό μέρος.

Μπορώ να χρησιμοποιήσω αυτόν τον γρύλο σε όχημα με μπαταρία 12 V;

Ναι, λειτουργεί με τροφοδοσία 12 V μέσω της πρίζας αναπτήρα ή απευθείας στην μπαταρία με τους παρεχόμενους ακροδέκτες.

Ο γρύλος παραδίδεται με χειροκίνητη μανιβέλα;

Ναι, περιλαμβάνεται μανιβέλα για χειροκίνητη χρήση σε περίπτωση ηλεκτρικής βλάβης.

Ποιες είναι οι προφυλάξεις ασφαλείας που πρέπει να τηρούνται;

Χρησιμοποιείτε πάντα σε επίπεδη επιφάνεια, μην υπερβαίνετε τους 3 τόνους, μην κάθεστε στο όχημα κατά την ανύψωση, τοποθετήστε τάκους τροχών και μην εργάζεστε ποτέ κάτω από όχημα που υποστηρίζεται μόνο από τον γρύλο.

Πώς να καθαρίσω και να συντηρήσω τον γρύλο;

Καθαρίστε με στεγνό πανί μετά τη χρήση. Αποφύγετε νερό και διαλύτες. Αποθηκεύστε σε ξηρό μέρος. Ελέγχετε τακτικά την κατάσταση της ασφάλειας και των συνδέσεων.

Ποιο είναι το εύρος ανύψωσης αυτού του γρύλου;

Το εύρος ανύψωσης είναι 120 έως 420 mm.

Πώς να συνδέσω απευθείας τον γρύλο στην μπαταρία;

Συνδέστε τον κόκκινο ακροδέκτη στον θετικό πόλο (+) και τον μαύρο ακροδέκτη στον αρνητικό πόλο (-) της μπαταρίας. Συνδέστε το άλλο άκρο στην υποδοχή του τηλεχειριστηρίου. Χρησιμοποιήστε αυτή τη μέθοδο εάν η ασφάλεια του αναπτήρα είναι μεγαλύτερη από 12 A.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ECJ-12-02 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Ηλεκτρικόσ γρύλοσ αυτοκινήτου
Μοντέλο	MSW-ECJ-12-02
Ονομαστική τάση [V~]	12
Μέγιστο ρεύμα [A]	15
Μέγιστη ανυψωτική ικανότητα [T]	3
Εύρος ανύψωσης [mm]	120-420
Διαστάσεις [πλάτος x βάθος x ύψος; cm]	43 x 28 x 13
Βάρος [kg]	4,96

Το πακέτο περιλαμβάνει:

1. Υποδοχή ηλεκτρικού αυτοκινήτου x 1
2. Κλιπ μπαταρίας x 1
3. Καλώδιο ρεύματος αναπτήρα x 1
4. Ασφάλεια × 3 (15Α)
5. μανιβέλα χειρός x 1

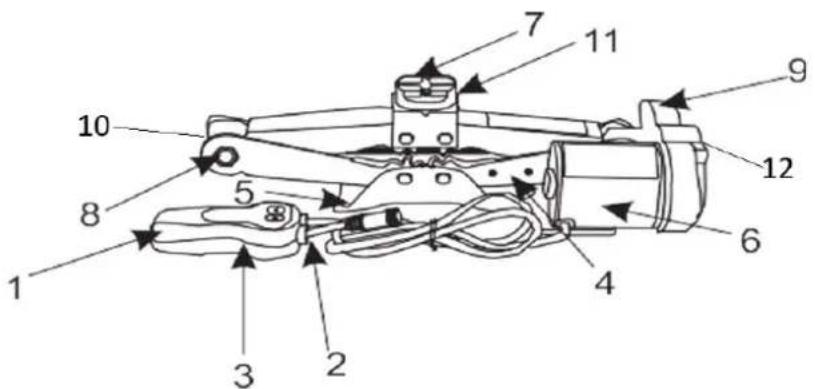

1. Τηλεχειριστήριο
2. Φως LED
3. Διακόπτης ορίου απαγωγής
4. Báon
5. Βάση στήριξης

6. Μοτέρ

7. Σημεία υποστήριξης

8. Παξιμάδι
9. Θήκη εργαλείων
10. Βιδωτή κληματαριά
11. Μύτη σε σχήμα U
12. Εξάρτημα μανιβέλας χειρός

ENTOAH:

Βήματα έκτακτης αντικατάστασης ελαστικών

ВНМА 1: Προετοιμάστε το όχημα

1. Ενεργοποιήστε τα φώτα αλάρμ για να ειδοποιήσετε τους άλλους οδηγούς.
2. Σταθμεύστε το όχημα σε επίπεδη επιφάνεια, διασφαλίζοντας ότι δεν έχει κλίση μεγαλύτερη από 6 μοίρες.
3. Βάλτε τη μετάδοση στο 1. Gear (χειροκίνητο κιβώτιο ταχυτήτων) ή σε "Park" (αυτόματο κιβώτιο ταχυτήτων).
4. Τραβήξτε το χειρόφρενο.
5. Χρησιμοποιήστε πώματα ελαστικών ή άλλα αντιολισθητικά υλικά για να σταθεροποιήσετε το όχημα, διασφαλίζοντας την ασφάλεια όλων των εμπλεκομένων.
6. Χαλαρώστε τα παξιμάδια/μπουλόνια στον τροχό που πρέπει να αφαιρεθούν - μην τα ξεβιδώσετε εντελώς τώρα!

BHMA 2: Συνδέστε σε τροφοδοτικό 12 V

• Σύνδεση αναπτήρα:
• Συνδέστε το ένα άκρο της γραμμής τροφοδοσίας του αναπτήρα στον αναπτήρα του οχήματος.
• Συνδέστε το άλλο άκρο στην υποδοχή τηλεχειριστηρίου της συσκευής.
  Ο Προσοχή: Βεβαιωθείτε ότι το ονομαστικό ρεύμα της ασφάλειας του αναπτήρα είναι μικρότερο από 12Α όπως φαίνεται στο Σχ.1.
• Απευθείας σύνδεση μπαταρίας οχήματος (συνιστάται):
  Εάν το ρεύμα ασφάλειας του αναπτήρα είναι μεγαλύτερο από 12Α, συνδέστε τον αναπτήρα 12V στην μπαταρία του οχήματος:
  o Συνδέστε το κόκκινο καλώδιο στον θετικό ακροδέκτη "+".
• Συνδέστε το μαύρο καλώδιο στον αρνητικό ακροδέκτη "-".
  Συνδέστε το άλλο άκρο στην υποδοχή της λαβής του τηλεχειριστηρίου όπως φαίνεται στο Σχ.2.

BHMA 3: Τοποθετήστε το γρύλο αυτοκινήτου

• Προσδιορίστε τα κατάλληλα σημεία στήριξης του γρύλου αυτοκινήτου στο όχημά σας (δείτε το εγχειρίδιο κατόχου του οχήματος ή καλέστε το εξουσιοδοτημένο κέντρο σέρβις του κατασκευαστή).
• Επιλέξτε το κατάλληλο σημείο στήριξης και βιδώστε το στην καθορισμένη στρογγυλή οπή στη συσκευή.

BHMA 4: Ευθυγραμμίστε το Jack

• Ανατρέξτε στο εγχειρίδιο κατόχου του οχήματος για οδηγίες σχετικά με την ευθυγράμμιση του γρύλου.
• Βεβαιωθείτε ότι το πάνω μέρος του γρύλου είναι σωστά ευθυγραμμισμένο με τα καθορισμένα σημεία στήριξης του οχήματος, που συνήθως επισημαίνονται στην κάτω πλευρά του οχήματος.

BHMA 5: Σηκώστε το όχημα

Πατήστε το κουμπί "Λ" (πάνω) στο τηλεχειριστήριο για να σηκώσετε το όχημα έως ότου το ελαστικό ακουμπήσει από το έδαφος.

ΣΗΜΕΙΩΣΗ: μην κινείστε και μην κάθεστε στο αυτοκίνητο κατά την ανύψωση!

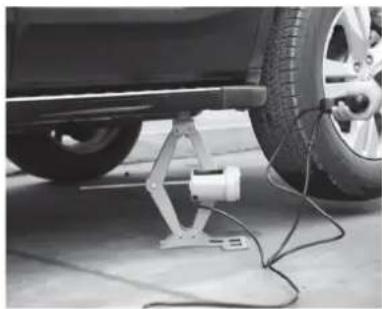

BHMA 6: Κατεβάστε το όχημα

Αφού ολοκληρώσετε την επισκευή ή την αλλαγή ελαστικού, πατήστε το κουμπί "V" (κάτω) στο τηλεχειριστήριο για να κατεβάσετε απαλά το όχημα πίσω στο έδαφος όπως φαίνεται στην Εικ. 4

Σφίξτε καλά που έχετε βιδώσει προηγουμένως τα παξιμάδια ή τα μπουλόνια του τροχού (σε εγκάρσιο σχέδιο) όταν το όχημα στέκεται στο έδαφος μόνο του σε όλους τους τροχούς.

Eik.1

Euk.2

Euk.3

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΑΣ

Αντικατάσταση φουσκωμένης ασφάλειας αναπτήρα

Εάν η ασφάλεια του βύσματος του αναπτήρα καεί λόγω υπερφόρτωσης, ακολουθήστε τα παρακάτω βήματα για να την αντικαταστήσετε:

Βήμα 1: Αφαιρέστε το μπροστινό μεταλλικό μέρος

- Ξεβιδώστε το μπροστινό μεταλλικό μέρος του αναπτήρα αριστερόστροφα.

Βήμα 2: Αντικαταστήστε την ασφάλεια

• Αφαιρέστε προσεκτικά την καμένη ασφάλεια.
• Αντικαταστήστε το με μια νέα ασφάλεια που έχει τις ίδιες προδιαγραφές με την αρχική.

Βήμα 3: Επανασυναρμολόγηση

- Βιδώστε ξανά το μπροστινό μεταλλικό μέρος του αναπτήρα δεξιόστροφα για να το στερεώσετε στη θέση του.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑ	ΠΙΘΑΝΟΣ ΛΟΓΟΣ	ΠΙΘΑΝΗ ΛΥΣΗ
Ο γρύλος του ηλεκτρικούαυτοκινήτου δεν μπορεί ναανυψωθεί.	Επιθεωρήστε την ασφάλεια στοβύσμα του αναπτήρα για ναδείτε αν δεν έχει καεί.	Αντικαταστήστε το με μια νέαασφάλεια που ταιριάζει με τιςαρχικές προδιαγραφές εάνχρειάζεται.
	Βεβαιωθείτε ότι ο αναπτήραςπαρέχει ρεύμα εξόδου.	Επανασυνδέστε τη διεπαφή.
	Ελέγξτε για υπερφόρτωση.	Μειώστε το φορτίο.
	Ελέγξτε την τάση της μπαταρίας.	Φορτίστε ή αντικαταστήστε τηνμπαταρία.
	Ελέγξτε τη σύνδεση του κλιπμπαταρίας.	Συνδέστε ξανά με το σωστότροφοδοτικό.
