Produkttyp	Elektrisk domkraft för bil
Märke	MSW
Modell	ECJ-12-02
Märkspänning	12 V
Maxström	15 A
Maximal lyftkapacitet	3 ton
Lyftområde	120 - 420 mm
Mått (L x B x H)	43 x 28 x 13 cm
Vikt	4,96 kg
Strömförsörjning	12 V cigarettändaruttag eller direktanslutning till batteri
Fjärrkontroll	Ja, med upp/ner-knappar
LED-ljus	Ja
Ändlägesbrytare	Ja
Nödvev	Ingår
Reservsäkring	3 säkringar på 15 A ingår
Batteriklämmor	Ja
Stödpunkt	Stödbensstöd ingår
Höljets material	Stål och förstärkt plast
Underhåll och rengöring	Rengör med torr trasa; förvara på torr plats
Säkerhet	Använd på plan yta; överskrid inte kapaciteten; stå inte under fordonet
Reservdelar	Säkringar 15 A, vev, fjärrkontroll finns
Reparationsmöjlighet	Säkring utbytbar; kontakta kundtjänst för andra delar
Allmän information	Designad för hjulbyte på lätta fordon; inkluderar cigarettändarkabel och klämmor

Vanliga frågor - ECJ-12-02 MSW

Hur använder man den elektriska domkraften MSW ECJ-12-02?

Parkera fordonet på plan yta, dra åt handbromsen, lossa hjulmuttrarna. Anslut 12 V-strömförsörjning (cigarettändaruttag eller batteriklämmor). Placera domkraften under lyftpunkten, tryck på knappen '^' för att lyfta. Efter däckbyte trycker du på 'V' för att sänka.

Vad är den maximala lyftkapaciteten?

Den maximala kapaciteten är 3 ton. Överskrid aldrig denna last.

Vad gör jag om domkraften inte lyfter?

Kontrollera först säkringen i cigarettändaruttaget eller klämman. Byt ut den vid behov mot en 15 A-säkring. Se till att batteriet är laddat och att anslutningarna är bra. Minska lasten om den är för hög.

Hur byter man säkringen i cigarettändaruttaget?

Skruva loss den främre metalldelen på cigarettändaruttaget moturs, ta bort den trasiga säkringen och ersätt den med en ny på 15 A (ingår). Skruva sedan tillbaka den främre delen.

Kan jag använda denna domkraft på ett fordon med 12 V-batteri?

Ja, den fungerar på 12 V-strömförsörjning via cigarettändaruttaget eller direkt på batteriet med medföljande klämmor.

Levereras domkraften med en nödvev?

Ja, en vev ingår för manuell användning vid strömavbrott.

Vilka säkerhetsåtgärder ska iakttas?

Använd alltid på plan yta, överskrid inte 3 ton, sätt dig inte i fordonet under lyft, placera hjulklossar och arbeta aldrig under ett fordon som endast stöds av domkraften.

Hur rengör och underhåller man domkraften?

Rengör med torr trasa efter användning. Undvik vatten och lösningsmedel. Förvara på torr plats. Kontrollera regelbundet säkringens och anslutningarnas skick.

Vad är lyftområdet för denna domkraft?

Lyftområdet är 120 till 420 mm.

Hur ansluter man domkraften direkt till batteriet?

Anslut den röda klämman till batteriets positiva pol (+) och den svarta klämman till den negativa polen (-). Anslut den andra änden i fjärrkontrollens uttag. Använd denna metod om cigarettändaruttagets säkring är högre än 12 A.

BRUKSANVISNING ECJ-12-02 MSW

Beskrivelse av parameter Parameterverdi

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Elektrisk domkraft för bil
Modell	MSW-ECJ-12-02
Märkspänning [V~]	12
Maxström [A]	15
Max lyftkapacitet [T]	3
Lyftområde [mm]	120-420
Mått [bredd x djup x höjd; cm]	43 x 28 x 13
Vikt [kg]	4,96

I paketet ingår:

1. Elbilsuttag x 1
2. Batteriklämma x 1
3. Cigarettändare kraftledning x 1
4. Säkring x 3 (15A)
5. Handvev x 1

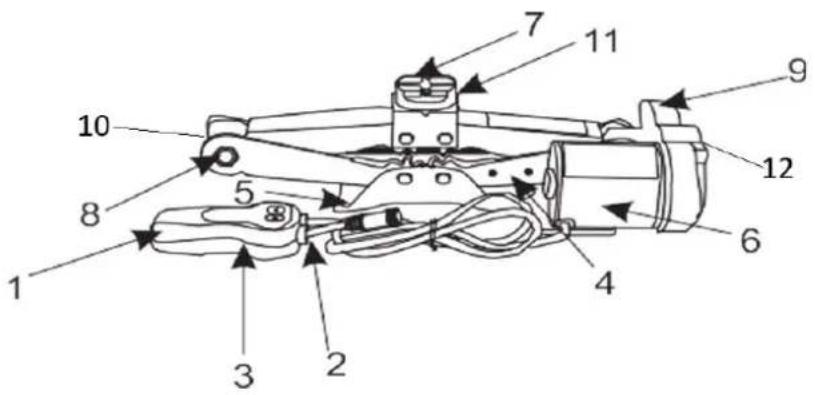

1. Fjärrkontroll
2. LED-ljus
3. Blygränslägesbrytare
4. Bas
5. Stödställ

6. Motor

7. Stödpunkter

8. Mutter
9. Växellåda
10. Skruv arbor
11. U-formad näsa
12. Handvevfäste

INSTRUKTION:

Akuta steg för byte av däck

STEG 1: Förbered fordonet

1. Aktivera varningsblinkersen för att varna andra förare.
2. Parkera fordonet på ett plant underlag och se till att det inte är mer än en lutning på 6 grader.
3. Sätt överföringen i 1. Växla (manuell växellåda) eller in i "Park" (automatisk växellåda).
4. Dra åt parkeringsbromsen.
5. Använd däckstoppare eller andra antisladdmaterial för att stabilisera fordonet, vilket säkerställer säkerheten för alla inblandade.
6. Lossa muttrarna/bultarna i hjulet som ska tas bort - skruva inte loss dem helt nu!

STEG 2: Anslut till 12V strömförsörjning

• Anslut ena änden av cigarettändaruttaget till fordonets cigarettändare.
• Anslut den andra änden till enhetens fjärrkontrolluttag.
• Observera: Se till att märkströmmen för cigarettändarens säkring är mindre än 12A som visas i Fig.1.

- Direktanslutning för fordonsbatteri (rekommenderas):

○ Om cigarettändarens säkringsström är större än 12A, anslut 12V cigarettändaren till fordonets batteri:

○ Anslut den röda ledningen till den positiva "+" terminalen.

○ Anslut den svarta ledningen till minuspolen "-".

- Fäst den andra änden till uttaget för fjärrkontrollens handtag som visas i Fig.2.

STEG 3: Placera biluttaget

• Identifiera lämpliga domkraftsstödpunkter på ditt fordon (se fordonets instruktionsbok eller ring tillverkarens auktoriserade servicecenter).
• Välj lämplig stödpunkt och skruva fast den i det avsedda runda hålet i enheten.

STEG 4: Rikta in domkraften

• Se fordonets instruktionsbok för instruktioner om hur domkraften justeras.
• Se till att toppen av domkraften är korrekt i linje med fordonets avsedda stödpunkter, vanligtvis markerade på fordonets undersida.

STEG 5: Lyft fordonet

Tryck på knappen "^" (upp) på fjärrkontrollen för att lyfta fordonet tills däcket är från marken.

OBS: rör dig eller sitt inte i bilen när du lyfter!

STEG 6: Sänk fordonet

Efter att ha slutfört reparationen eller däckbytet, tryck på "V"-knappen (ned) på fjärrkontrollen för att sänka fordonet försiktigt tillbaka till marken som visas i Fig.4

Dra åt ordentligt tidigare inskruvade muttrar eller hjulbultar (i korsmönster) när fordonet står på marken på egen hand på alla hjul.

Fig.1

Byte av en trasig cigarettändarutsäkring

Om cigarettändaruttagets säkring brinner på grund av överbelastning, följ dessa steg för att byta ut den:

Steg 1: Ta bort den främre metalldelen

- Skruva loss den främre metalldelen av cigarettändaren moturs.

Steg 2: Byt ut säkringen

• Ta försiktigt bort den trasiga säkringen.
- Byt ut den mot en ny säkring som har samma specifikationer som originalet.

Steg 3: Återmontera

- Skruva tillbaka den främre metalldelen av cigarettändaren i medurs riktning för att säkra den på plats.

PROBLEM	MÖJLIG OLEDNING	MÖJLIG LÖSNING
Elbilsdomkraft kan inte lyftas.	Inspektera säkringen i cigarettändaruttaget för att se om den inte har gått.	Byt ut den mot en ny säkring som matchar originalspecifikationerna vid behov.
	Se till att cigarettändaren ger ström.	Återanslut gränssnittet.
	Kontrollera för överbelastning.	Minska belastningen.
	Kontrollera batterispänningen.	Ladda eller byt ut batteriet.
	Kontrollera batteriklämmans anslutning.	Återanslut med rätt strömförsörjning.
