Typ produktu	Podnośnik elektryczny do samochodu
Marka	MSW
Model	ECJ-12-02
Napięcie znamionowe	12 V
Prąd maksymalny	15 A
Maksymalna nośność	3 tony
Zakres podnoszenia	120 - 420 mm
Wymiary (Dł x Szer x Wys)	43 x 28 x 13 cm
Waga	4,96 kg
Zasilanie	Gniazdo zapalniczki 12 V lub bezpośrednie podłączenie do akumulatora
Pilot	Tak, z przyciskami góra/dół
Oświetlenie LED	Tak
Wyłącznik krańcowy	Tak
Korba awaryjna	Dołączona
Zapasowy bezpiecznik	3 bezpieczniki 15 A w zestawie
Zaciski akumulatora	Tak
Punkt podparcia	Podpórka dołączona
Materiał obudowy	Stal i wzmocniony plastik
Konserwacja i czyszczenie	Czyścić suchą szmatką; przechowywać w suchym miejscu
Bezpieczeństwo	Używać na równej powierzchni; nie przekraczać nośności; nie przebywać pod pojazdem
Części zamienne	Bezpieczniki 15 A, korba, pilot dostępne
Naprawialność	Bezpiecznik wymienny; w przypadku innych części skontaktuj się z serwisem
Informacje ogólne	Przeznaczony do wymiany kół w lekkich pojazdach; zawiera kabel zapalniczki i zaciski

Często zadawane pytania - ECJ-12-02 MSW

Jak używać podnośnika elektrycznego MSW ECJ-12-02?

Zaparkuj pojazd na równej powierzchni, zaciągnij hamulec ręczny, poluzuj nakrętki kół. Podłącz zasilanie 12 V (zapalniczka lub zaciski akumulatora). Umieść podnośnik pod punktem podnoszenia, naciśnij przycisk '^', aby podnieść. Po wymianie opony naciśnij 'V', aby opuścić.

Jaka jest maksymalna nośność?

Maksymalna nośność wynosi 3 tony. Nigdy nie przekraczaj tego obciążenia.

Co zrobić, jeśli podnośnik nie podnosi?

Najpierw sprawdź bezpiecznik zapalniczki lub zacisku. W razie potrzeby wymień go na bezpiecznik 15 A. Upewnij się, że akumulator jest naładowany, a połączenia są prawidłowe. Zmniejsz obciążenie, jeśli jest zbyt duże.

Jak wymienić bezpiecznik zapalniczki?

Odkręć metalową część przednią zapalniczki w kierunku przeciwnym do ruchu wskazówek zegara, wyjmij przepalony bezpiecznik i wymień go na nowy 15 A (w zestawie). Następnie wkręć z powrotem przednią część.

Czy mogę używać tego podnośnika w pojeździe z akumulatorem 12 V?

Tak, działa na zasilaniu 12 V przez gniazdo zapalniczki lub bezpośrednio na akumulatorze za pomocą dołączonych zacisków.

Czy podnośnik jest dostarczany z korbą awaryjną?

Tak, korba jest dołączona do ręcznego użycia w przypadku awarii elektrycznej.

Jakie środki ostrożności należy zachować?

Zawsze używaj na równej powierzchni, nie przekraczaj 3 ton, nie siadaj w pojeździe podczas podnoszenia, umieść kliny pod koła i nigdy nie pracuj pod pojazdem podtrzymywanym tylko przez podnośnik.

Jak czyścić i konserwować podnośnik?

Czyść suchą szmatką po użyciu. Unikaj wody i rozpuszczalników. Przechowuj w suchym miejscu. Regularnie sprawdzaj stan bezpiecznika i połączeń.

Jaki jest zakres podnoszenia tego podnośnika?

Zakres podnoszenia wynosi 120 do 420 mm.

Jak podłączyć podnośnik bezpośrednio do akumulatora?

Podłącz czerwony zacisk do bieguna dodatniego (+), a czarny zacisk do bieguna ujemnego (-) akumulatora. Podłącz drugi koniec do gniazda pilota. Użyj tej metody, jeśli bezpiecznik zapalniczki ma wartość większą niż 12 A.

INSTRUKCJA OBSŁUGI ECJ-12-02 MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładnie tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Elektryczny podnośnik samochodowy
Model	MSW-ECJ-12-02
Napięcie znamionowe [V~]	12
Maksymalny prąd [A]	15
Nośność [T]	3
Wysokość podnoszenia [mm]	120-420
Wymiary [szerokość x głębokość x wysokość; cm]	43x28x13
Cieżar [kg]	4,96

Pakiet zawiera:

1. Elektryczny podnośnik samochodowy x 1
2. Klemy do akumulatora x 1
3. Przewód zasilający do gniazda zapalniczki x 1
4. Bezpiecznik x 3 (15A)
5. Korba ręczna x 1

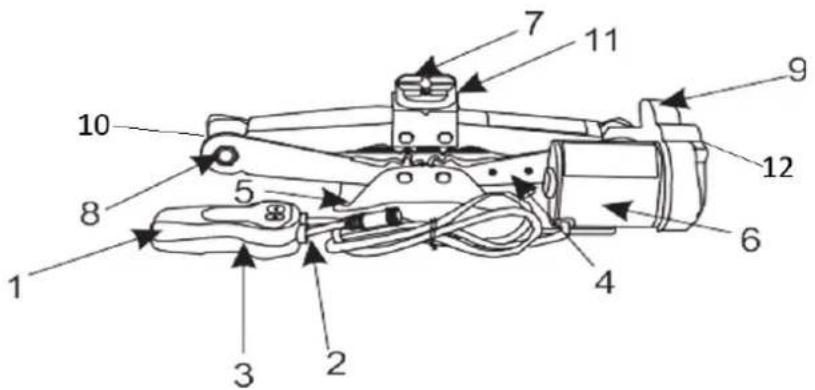

1. Pilot sterujący
2. Światło LED
3. Wyłącznik krańcowy
4. Podstawa urządzenia
5. Podstawka podtrzymująca

6. Silnik elektryczny

7. Punkty podparcia

8. Nakrętka
9. Obudowa przekładni
10. Trzpień śrubowy
11. Nos w kształcie litery U
12. Mocowanie korby ręcznej

INSTRUKCJA:

Kroki wymiany opon w nagłych wypadkach

KROK 1: Przygotuj pojazd

1. Włącz światła awaryjne, aby ostrzec innych kierowców.
2. Zaparkuj pojazd na równej powierzchni, upewniając się, że nachylenie nie przekracza 6 stopni.
3. Przestaw skrzynię biegów na bieg 1. (skrzynia manualna) lub na „Park” (skrzynia automatyczna).
4. Zaciągnij hamulec postojowy.
5. Zastosuj kliny do kół lub inne materiały antypoślizgowe, aby ustabilizować pojazd i zapewnić bezpieczeństwo wszystkim uczestnikom.
6. Odkręć nakrętki/śruby w kole, które chcesz zdemontować - nie odkręcaj ich teraz całkowicie!

KROK 2: Podłącz do zasilania 12 V

• Podłączenie zapalniczki samochodowej:
  ○ Podłącz jeden koniec przewodu zasilającego w stylu zapalniczki do gniazda zapalniczki w samochodzie.
• Podłącz drugi koniec do gniazda pilota sterowania urządzenia.
  ○ Uwaga: Upewnij się, że prąd znamionowy bezpiecznika zapalniczki samochodowej jest mniejszy niż 12 A, jak pokazano na rys. 1.
• Bezpośrednie podłączenie do akumulatora pojazdu (rekomendowana metoda):
• Jeżeli prąd bezpiecznika zapalniczki samochodowej jest większy niż 12 A, podłącz zapalniczkę 12 V do akumulatora pojazdu:
  ○ Podłącz czerwony przewód do dodatniego bieguna „+”.
  ○ Podłącz czarny przewód do ujemnego bieguna „-”.
• Drugi koniec należy podłączyć do gniazda w uchwycie pilota, jak pokazano na rys.2.

KROK 3: Ustaw podnośnik samochodowy

• Zidentyfikuj odpowiednie punkty podparcia podnośnika samochodowego w swoim pojeździe (sprawdź instrukcję obsługi pojazdu lub skontaktuj się z autoryzowanym punktem serwisowym producenta).
• Wybierz odpowiedni punkt podparcia i przykręć go do wyznaczonego okrągłego otworu w urządzeniu.

KROK 4: Wyrównaj podnośnik

- Instrukcje dotyczące ustawienia podnośnika znajdziesz w instrukcji obsługi pojazdu.

- Upewnij się, że górna część podnośnika jest prawidłowo wyrównana z punktami podparcia pojazdu, zwykle oznaczonymi na spodzie pojazdu.

KROK 5: Podnieś pojazd

Naciśnij przycisk „^” (w górę) na pilocie, aby unieść pojazd, aż opona oderwie się od podłoża.

UWAGA: nie ruszaj pojazdu i nie siedź w samochodzie podczas podnoszenia!

KROK 6: Opuść pojazd

Po zakończeniu naprawy lub wymiany opon naciśnij przycisk „V” (w dół) na pilocie, aby delikatnie opuścić pojazd na podłoże, jak pokazano na rys. 4.

Dociągnij pewnie wcześniej przykręcone nakrętki lub śruby kół (metodą na krzyż), gdy pojazd stoi na podłożu samodzielnie na wszystkich kołach.

Rys.1

Wymiana przepalonego bezpiecznika wtyczki do gniazda zapalniczki

Jeżeli bezpiecznik wtyczki zapalniczki samochodowej przepali się z powodu przeciążenia, należy wykonać poniższe czynności, aby go wymienić:

Krok 1: Zdejmij przednią metalową część

- Odkręć przednią metalową część wtyczki, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara.

Krok 2: Wymień bezpiecznik

• Ostrożnie wyjmij przepalony bezpiecznik.
  • Wymień na nowy bezpiecznik o takich samych parametrach jak oryginalny.

Krok 3: Ponowny montaż

- Przykręć przednią metalową część zapalniczki zgodnie z ruchem wskazówek zegara, aby ją zamocować.

PROBLEM	MOŻLIWA POWÓD	MOŻLIWE ROZWIĄZANIE
Podnośnik nie podnosi.	Sprawdź bezpiecznik we wtyczce zapalniczki, aby upewnić się, że nie jest przepalony.	W razie konieczności należy wymienić bezpiecznik na nowy, zgodny ze specyfikacją oryginalną.
	Sprawdź, czy zapalniczka samochodowa dostarcza prąd.	Ponownie podłącz interfejs.
	Sprawdź, czy nie występuje przeciążenie.	Zmniejsz obciążenie.
	Sprawdź napięcie akumulatora.	Naładuj lub wymień akumulator.
	Sprawdź podłączenie zacisku akumulatora.	Podłącz ponownie właściwie do źródła zasilania.

Krok 3: Znovu zostavte

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin – Innowacyjna 766-002 Zielona Góra | Poland, EU
