Tip produs	Cric electric pentru mașină
Marcă	MSW
Model	ECJ-12-02
Tensiune nominală	12 V
Curent maxim	15 A
Capacitate maximă de ridicare	3 tone
Interval de ridicare	120 - 420 mm
Dimensiuni (L x P x H)	43 x 28 x 13 cm
Greutate	4,96 kg
Alimentare	Priza brichetei 12 V sau conexiune directă la baterie
Telecomandă	Da, cu butoane sus/jos
Lumină LED	Da
Întrerupător de sfârșit de cursă	Da
Manivelă de rezervă	Inclusă
Siguranță de rezervă	3 siguranțe de 15 A incluse
Cleme de baterie	Da
Punct de sprijin	Suport inclus
Materialul carcasei	Oțel și plastic ranforsat
Întreținere și curățare	Curățați cu o cârpă uscată; depozitați într-un loc uscat
Siguranță	Folosiți pe o suprafață plană; nu depășiți capacitatea; nu stați sub vehicul
Piese de schimb	Siguranțe 15 A, manivelă, telecomandă disponibile
Reparabilitate	Siguranță înlocuibilă; contactați serviciul clienți pentru alte piese
Informații generale	Proiectat pentru schimbarea roților vehiculelor ușoare; include cablu brichetă și cleme

Întrebări frecvente - ECJ-12-02 MSW

Cum se utilizează cricul electric MSW ECJ-12-02 ?

Parcați vehiculul pe o suprafață plană, acționați frâna de mână, desfaceți piulițele roții. Conectați alimentarea de 12 V (brichetă sau cleme de baterie). Poziționați cricul sub punctul de ridicare, apăsați butonul '^' pentru a ridica. După schimbarea anvelopei, apăsați 'V' pentru a coborî.

Care este capacitatea maximă de ridicare?

Capacitatea maximă este de 3 tone. Nu depășiți niciodată această sarcină.

Ce fac dacă cricul nu ridică?

Verificați mai întâi siguranța brichetei sau a clemei. Înlocuiți-o dacă este necesar cu o siguranță de 15 A. Asigurați-vă că bateria este încărcată și că conexiunile sunt bune. Reduceți sarcina dacă este excesivă.

Cum se înlocuiește siguranța brichetei?

Deșurubați partea metalică frontală a brichetei în sens invers acelor de ceas, scoateți siguranța arsă și înlocuiți-o cu una nouă de 15 A (inclusă). Apoi înșurubați din nou partea frontală.

Pot folosi acest cric pe un vehicul cu o baterie de 12 V?

Da, funcționează pe o alimentare de 12 V prin priza brichetei sau direct pe baterie cu clemele furnizate.

Cricul este livrat cu o manivelă de rezervă?

Da, o manivelă este inclusă pentru utilizare manuală în caz de pană electrică.

Care sunt măsurile de siguranță de respectat?

Folosiți întotdeauna pe o suprafață plană, nu depășiți 3 tone, nu stați în vehicul în timpul ridicării, plasați cală de roată și nu lucrați niciodată sub un vehicul susținut doar de cric.

Cum se curăță și se întreține cricul?

Curățați cu o cârpă uscată după utilizare. Evitați apa și solvenții. Depozitați într-un loc uscat. Verificați regulat starea siguranței și a conexiunilor.

Care este intervalul de ridicare al acestui cric?

Intervalul de ridicare este de 120 până la 420 mm.

Cum se conectează direct cricul la baterie?

Conectați clema roșie la borna pozitivă (+) și clema neagră la borna negativă (-) a bateriei. Conectați celălalt capăt la priza telecomenzii. Utilizați această metodă dacă siguranța brichetei este mai mare de 12 A.

MANUAL DE UTILIZARE ECJ-12-02 MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

Date tehnice

Descrierea parametrilor Valoarea parametrului
Numele produsului	Cric electric pentru mașină
Model	MSW-ECJ-12-02
Tensiune nominală [V~]	12
Curent maxim [A]	15
Capacitate maximă de ridicare [T]	3
Interval de ridicare [mm]	120-420
Dimensiuni [latime x adancime x inaltime; cm]	43 x 28 x 13
Greutate [kg]	4,96

Pachetul include:

1. Cric pentru maşină electrică x 1
2. Clip baterie x 1
3. Linie electrică pentru brichetă x 1
4. Siguranță x 3 (15A)
5. Manivela x 1

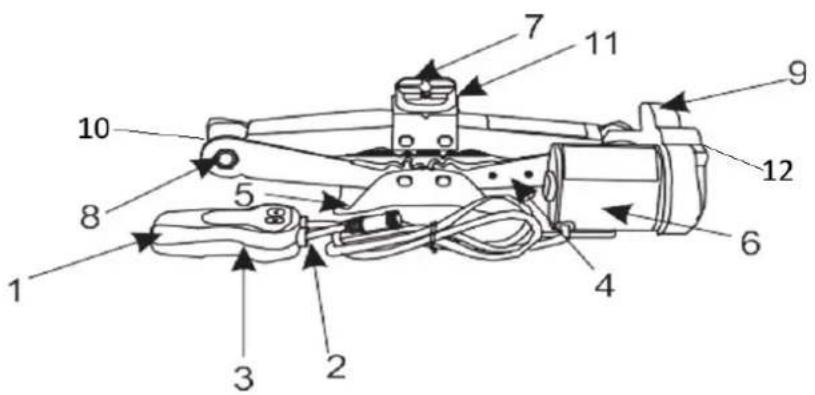

1. Telecomanda
2. Lumină LED
3. Întrerupător de limită de plumb
4. Baza
5. Stand suport
6. Motor

7. Puncte de suport

8. Piuliţă

9. Carcasa de viteze
10. arborele cu şurub
11. Nas în formă de U
12. Ataşament manivelă

INSTRUCTIUNE:

Etape de urgență pentru înlocuirea anvelopelor

PASUL 1: Pregătiți vehiculul

1. Activati luminile de avarie pentru a alerta alți șoferi.
2. Parcați vehiculul pe o suprafață plană, asigurându-vă că nu este mai mult de 6 grade.
3. Pune transmisia în 1. Treapta de viteză (transmisie manuală) sau în „Parcare” (transmisie automată).
4. Trageți frâna de parcare.
5. Utilizați dopuri pentru anvelope sau alte materiale antiderapante pentru a stabiliza vehiculul, asigurând siguranța tuturor celor implicați.
6. Slăbiti piulițele/șuruburile din roata care trebuie îndepărtată - nu le deşurubați complet acum!

PASUL 2: Conectați-vă la sursa de alimentare de 12 V

- Conexiune brichetă:

o Conectați un capăt al cablului de alimentare a brichetei la bricheta vehiculului.
o Conectați celălalt capăt la priza de telecomandă a dispozitivului.
o Atenție: Asigurați-vă că curentul nominal al siguranței brichetei este mai mic de 12A, așa cum se arată în Fig.1.

- Conexiune directă a bateriei vehiculului (recomandat):

o Dacă curentul siguranței brichetei este mai mare de 12 A, conectați bricheta de 12 V la bateria vehiculului:
o Conectați firul roșu la borna pozitivă „+”.
o Conectați firul negru la borna negativă „-”.
o Ataşati celălalt capăt la priza mânerului telecomenzii așa cum se arată în Fig.2.

PASUL 3: Poziționați cricul mașinii

• Identificați punctele adecvate de susținere a cricului auto de pe vehiculul dvs. (consultați manualul proprietarului vehiculului sau sunați la centrul de service autorizat de producător).
• Alegeti punctul de sprijin potrivit și înșurubați-l în orificiul rotund desemnat din dispozitiv.

PASUL 4: Aliniați cricul

• Consultați manualul de utilizare al vehiculului pentru instrucțiuni privind alinierea cricului.
• Asigurați-vă că partea superioară a cricului este aliniată corect cu punctele de sprijin desemnate ale vehiculului, de obicei marcate pe partea inferioară a vehiculului.

PASUL 5: Ridicați vehiculul

Apăsați butonul „^” (sus) de pe telecomandă pentru a ridica vehiculul până când anvelopa este de pe sol.

NOTĂ: nu vă mișcați și nu vă așezați în mașină în timp ce ridicati!

PASUL 6: Coborâți vehiculul

După finalizarea reparației sau schimbarea anvelopei, apăsați butonul „V” (jos) de pe telecomandă pentru a coborî ușor vehiculul înapoi la sol, așa cum se arată în Fig.4.

Strângeți bine înșurubate anterior piulițele sau șuruburile de roată (în model în cruce) atunci când vehiculul stă pe sol pe toate roțile.

Fig.1

Înlocuirea unei siguranțe de brichetă arsă

Dacă siguranța prizei brichetei se arde din cauza supraîncărcării, urmați acești pași pentru a o înlocui:

Pasul 1: Scoateți partea metalică din față

- Deşurubați partea metalică din față a brichetei în sens invers acelor de ceasornic.

Pasul 2: Înlocuiti siguranța

• Scoateți cu grijă siguranța arsă.
• Înlocuiti-o cu o siguranță nouă care are aceleași specificații ca și originalul.

Pasul 3: Reasamblati

- Înşurubați partea metalică din față a brichetei înapoi în sensul acelor de ceasornic pentru a o fixa pe loc.

PROBLEMĂ	MOTIV POSIBIL	POSIBILĂ SOLUȚIE
Cricul mașinii electrice nu se poate ridica.	Verificați siguranța din mufa brichetei pentru a vedea dacă nu este arsă.	Dacă este necesar, înlocuiti-o cu o siguranță nouă care corespunde specificațiilor originale.
	Asigurați-vă că bricheta oferă curent de ieșire.	Reconectați interfața.
	Verificați dacă există suprasarcină.	Reduceți sarcina.
	Verificați tensiunea bateriei.	Încărcați sau înlocuiti bateria.
	Verificați conexiunea clemei bateriei.	Reconectați la sursa de alimentare corectă.
