ECJ-12-02 - Gato eléctrico MSW - Manual de uso y guía de instrucciones gratis

Tipo de producto	Gato eléctrico para coche
Marca	MSW
Modelo	ECJ-12-02
Tensión nominal	12 V
Corriente máxima	15 A
Capacidad de elevación máxima	3 toneladas
Rango de elevación	120 - 420 mm
Dimensiones (L x P x H)	43 x 28 x 13 cm
Peso	4,96 kg
Alimentación	Toma de encendedor 12 V o conexión directa a la batería
Control remoto	Sí, con botones arriba/abajo
Luz LED	Sí
Interruptor de fin de carrera	Sí
Manivela de emergencia	Incluida
Fusible de repuesto	3 fusibles de 15 A incluidos
Pinzas de batería	Sí
Punto de apoyo	Soporte de apoyo incluido
Material de la carcasa	Acero y plástico reforzado
Mantenimiento y limpieza	Limpiar con un paño seco; almacenar en un lugar seco
Seguridad	Usar en superficie plana; no exceder la capacidad; no permanecer bajo el vehículo
Piezas de repuesto	Fusibles 15 A, manivela, control remoto disponibles
Reparabilidad	Fusible reemplazable; contactar servicio postventa para otras piezas
Información general	Diseñado para el cambio de ruedas de vehículos ligeros; incluye cable de encendedor y pinzas

Preguntas frecuentes - ECJ-12-02 MSW

¿Cómo usar el gato eléctrico MSW ECJ-12-02?

Estacione el vehículo en superficie plana, apriete el freno de mano, afloje las tuercas de la rueda. Conecte la alimentación de 12 V (toma de encendedor o pinzas de batería). Coloque el gato debajo del punto de elevación, presione el botón '^' para elevar. Después de cambiar el neumático, presione 'V' para bajar.

¿Cuál es la capacidad de elevación máxima?

La capacidad máxima es de 3 toneladas. Nunca exceder esta carga.

¿Qué hacer si el gato no eleva?

Verifique primero el fusible del encendedor o de la pinza. Reemplácelo si es necesario por un fusible de 15 A. Asegúrese de que la batería esté cargada y que las conexiones sean correctas. Reduzca la carga si es excesiva.

¿Cómo reemplazar el fusible del encendedor?

Desenrosque la parte metálica frontal del encendedor en sentido antihorario, retire el fusible fundido y reemplácelo por uno nuevo de 15 A (incluido). Luego vuelva a enroscar la parte frontal.

¿Puedo usar este gato en un vehículo con batería de 12 V?

Sí, funciona con alimentación de 12 V a través de la toma de encendedor o directamente en la batería con las pinzas provistas.

¿El gato viene con una manivela de emergencia?

Sí, una manivela está incluida para uso manual en caso de fallo eléctrico.

¿Cuáles son las precauciones de seguridad a seguir?

Use siempre en una superficie plana, no exceda 3 toneladas, no se siente en el vehículo durante la elevación, coloque calzos en las ruedas, y nunca trabaje debajo de un vehículo soportado solo por el gato.

¿Cómo limpiar y mantener el gato?

Limpie con un paño seco después del uso. Evite agua y solventes. Almacene en un lugar seco. Verifique regularmente el estado del fusible y las conexiones.

¿Cuál es el rango de elevación de este gato?

El rango de elevación es de 120 a 420 mm.

¿Cómo conectar directamente el gato a la batería?

Conecte la pinza roja al borne positivo (+) y la pinza negra al borne negativo (-) de la batería. Conecte el otro extremo en la toma del control remoto. Use este método si el fusible del encendedor es superior a 12 A.

MANUAL DE USUARIO ECJ-12-02 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro Valor del parámetro
Nombre del producto	Gato eléctrico para coches
Modelo	MSW-TJCE-12-02
Tensión nominal [V~]	12
Corriente máxima [A]	15
Capacidad máxima de elevación [T]	3
Rango de elevación [mm]	120-420
Dimensiones [ancho x profundidad x alto; cm]	43 x 28 x 13
Peso [kg]	4,96

El paquete incluye:

1. Gato eléctrico para coche x 1
2. Clip de batería x 1
3. Cable de alimentación para encendedor de cigarrillos x 1
4. Fusible x 3 (15 A)
5. Manivela x 1

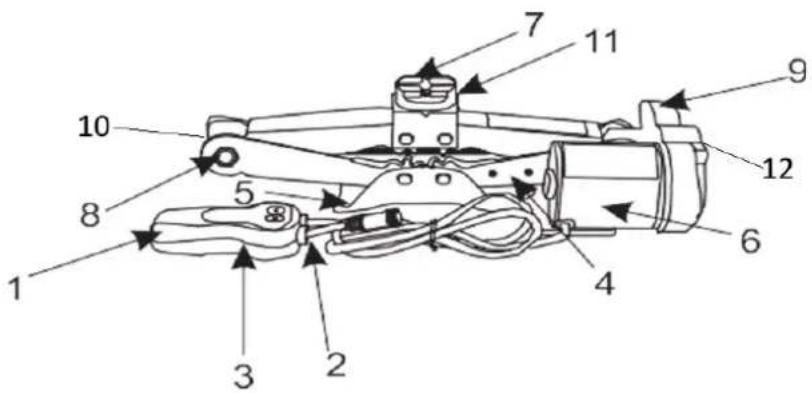

1. Mando
2. Luz LED
3. Interruptor de límite de plomo
4. Base del aparato
5. Soporte de apoyo
6. Motor

7. Puntos de apoyo

8. Tuerca

9. Caja de engranajes
10. Mandril de tornillo
11. Nariz en forma de U
12. Accesorio de manivela

INSTRUCCIÓN:

Pasos para el reemplazo de neumáticos en caso de emergencia

PASO 1: Prepare el vehículo

1. Active las luces de emergencia para alertar a otros conductores.
2. Estacione el vehículo en una superficie nivelada, asegurándose de que no tenga más de 6 grados de inclinación.
3. Ponga la transmisión en 1. Engranaje (transmisión manual) o en "Estacionamiento" (transmisión automática).
4. Aplique el freno de estacionamiento.
5. Utilice topes de neumáticos u otros materiales antideslizantes para estabilizar el vehículo, garantizando así la seguridad de todos los implicados.
6. Afloje las tuercas/pernos de la rueda que debe quitarse; ¡no los desenrosque por completo ahora!

PASO 2: Conectar a la fuente de alimentación de 12 V

• Conexión del encendedor de cigarrillos:
  ○ Conecte un extremo del cable de alimentación del encendedor de cigarrillos al encendedor de cigarrillos del vehículo.
  ○ Conecte el otro extremo al conector de control remoto del dispositivo.
• Atención: Asegúrese de que la corriente nominal del fusible del encendedor sea inferior a 12 A, como se muestra en la figura 1.
• Conexión directa de la batería del vehículo (recomendado):
  Si la corriente del fusible del encendedor es mayor a 12 A, conecte el encendedor de 12 V a la batería del vehículo:
  ○ Conecte el cable rojo al terminal positivo "+".
  ○ Conecte el cable negro al terminal negativo "-".
  ○ Conecte el otro extremo al zócalo del mango del control remoto como se muestra en la Fig.2.

PASO 3: Coloque el gato del automóvil

• Identifique los puntos de apoyo adecuados para el gato de su vehículo (consulte el manual del propietario del vehículo o llame al centro de servicio autorizado del fabricante).
• Seleccione el punto de apoyo adecuado y atorníllelo en el orificio redondo designado en el dispositivo.

PASO 4: Alinee el gato

• Consulte el manual del propietario del vehículo para obtener instrucciones sobre cómo alinear el gato.
• Asegúrese de que la parte superior del gato esté correctamente alineada con los puntos de apoyo designados del vehículo, generalmente marcados en la parte inferior del vehículo.

PASO 5: Levante el vehículo

Presione el botón "^" (arriba) en el control remoto para levantar el vehículo hasta que el neumático esté separado del suelo.

NOTA: ¡no se mueva ni se siente en el automóvil mientras lo levanta!

PASO 6: Bajar el vehículo

Después de completar la reparación o el cambio de neumáticos, presione el botón "V" (abajo) en el control remoto para bajar el vehículo suavemente hasta el suelo como se muestra en la Fig. 4.

Apretar firmemente las tuercas o los tornillos de las ruedas previamente atornillados (en forma de cruz) cuando el vehículo se apoya en el suelo por sí solo sobre todas las ruedas.

Figura 1

Cómo reemplazar un fusible fundido del encendedor de cigarrillos

Si el fusible del encendedor se quema debido a una sobrecarga, siga estos pasos para reemplazarlo:

Paso 1: Retire la parte metálica frontal

- Desenrosque la parte metálica frontal del encendedor en sentido antihorario.

Paso 2: Reemplace el fusible

• Retire con cuidado el fusible quemado.
• Reemplácelo con un fusible nuevo que tenga las mismas especificaciones que el original.

Paso 3: Volver a ensamblar

- Atornille nuevamente la parte metálica frontal del encendedor en el sentido de las agujas del reloj para fijarlo en su lugar.

SOLUCIÓN DE PROBLEMAS

PROBLEMA	POSIBLE RAZÓN	POSIBLE SOLUCIÓN
El gato eléctrico para coche no puede levantar.	Inspeccione el fusible en el enchufe del encendedor de cigarrillos para ver si no está quemado.	Reemplácelo con un fusible nuevo que coincida con las especificaciones originales si es necesario.
	Asegúrese de que el encendedor de cigarrillos esté suministrando salida de corriente.	Vuelva a conectar la interfaz.
	Comprobar si hay sobrecarga.	Reducir la carga.
	Verifique el voltaje de la batería.	Cargue o reemplace la batería.
	Verifique la conexión del clip de la batería.	Vuelva a conectarlo a la fuente de alimentación correcta.
