Termék típusa	Elektromos autóemelő
Márka	MSW
Modell	ECJ-12-02
Névleges feszültség	12 V
Maximális áramerősség	15 A
Maximális emelőkapacitás	3 tonna
Emelési tartomány	120 - 420 mm
Méretek (H x Szé x Ma)	43 x 28 x 13 cm
Súly	4,96 kg
Áramellátás	12 V-os szivargyújtó csatlakozó vagy közvetlen akkumulátor csatlakozás
Távirányító	Igen, fel/le gombokkal
LED világítás	Igen
Végállás kapcsoló	Igen
Tartalék kar	Mellékelve
Pótbiztosíték	3 db 15 A-es biztosíték mellékelve
Akkumulátor bilincsek	Igen
Alátét	Tartó alátét mellékelve
Ház anyaga	Acél és erősített műanyag
Karbantartás és tisztítás	Száraz kendővel tisztítani; száraz helyen tárolni
Biztonság	Sík felületen használni; ne haladja meg a kapacitást; ne tartózkodjon a jármű alatt
Alkatrészek	15 A-es biztosítékok, kar, távirányító elérhetők
Javíthatóság	A biztosíték cserélhető; egyéb alkatrészekért vegye fel a kapcsolatot a vevőszolgálattal
Általános információk	Könnyű járművek kerekeinek cseréjére tervezve; tartalmaz szivargyújtó kábelt és bilincseket

Gyakran ismételt kérdések - ECJ-12-02 MSW

Hogyan használjam az MSW ECJ-12-02 elektromos emelőt?

Állítsa le a járművet sík felületen, húzza be a kéziféket, lazítsa meg a kerékanyákat. Csatlakoztassa a 12 V-os áramellátást (szivargyújtó vagy akkumulátor bilincsek). Helyezze az emelőt az emelési pont alá, nyomja meg a '^' gombot a felemeléshez. Kerékcsere után nyomja meg a 'V' gombot a leengedéshez.

Mi a maximális emelőkapacitás?

A maximális kapacitás 3 tonna. Soha ne lépje túl ezt a terhelést.

Mit tegyek, ha az emelő nem emel?

Először ellenőrizze a szivargyújtó vagy a bilincs biztosítékát. Szükség esetén cserélje ki egy 15 A-es biztosítékra. Győződjön meg arról, hogy az akkumulátor fel van töltve és a csatlakozások jók. Csökkentse a terhelést, ha az túl nagy.

Hogyan cseréljem ki a szivargyújtó biztosítékát?

Csavarja le a szivargyújtó első fém részét az óramutató járásával ellentétes irányba, vegye ki a kiégett biztosítékot, és cserélje ki egy új 15 A-es biztosítékra (mellékelve). Ezután csavarja vissza az első részt.

Használhatom ezt az emelőt egy 12 V-os akkumulátorral rendelkező járművön?

Igen, 12 V-os áramellátással működik a szivargyújtó csatlakozón keresztül vagy közvetlenül az akkumulátorra csatlakoztatva a mellékelt bilincsekkel.

Az emelő tartalék karral érkezik?

Igen, egy kar is mellékelve van kézi használatra áramkimaradás esetén.

Milyen biztonsági óvintézkedéseket kell betartani?

Mindig sík felületen használja, ne lépje túl a 3 tonnát, ne üljön a járműben emelés közben, helyezzen kerékékeket, és soha ne dolgozzon olyan jármű alatt, amelyet csak az emelő tart.

Hogyan tisztítsam és tartsam karban az emelőt?

Használat után száraz kendővel tisztítsa. Kerülje a vizet és oldószereket. Száraz helyen tárolja. Rendszeresen ellenőrizze a biztosíték és a csatlakozások állapotát.

Mi ennek az emelőnek az emelési tartománya?

Az emelési tartomány 120 és 420 mm között van.

Hogyan csatlakoztassam az emelőt közvetlenül az akkumulátorhoz?

Csatlakoztassa a piros bilincset az akkumulátor pozitív (+) pólusához, a fekete bilincset a negatív (-) pólushoz. Dugja a másik végét a távirányító csatlakozójába. Ezt a módszert akkor használja, ha a szivargyújtó biztosítéka 12 A-nél nagyobb.

HASZNÁLATI ÚTMUTATÓ ECJ-12-02 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Elektromos autóemelő
Modell	MSW-ECJ-12-02
Névleges feszültség [V~]	12
Maximális áram [A]	15
Maximális emelőkapacitás [T]	3
Emelési tartomány [mm]	120-420
Méretek [szélesség x mélység x magasság; cm]	43 x 28 x 13
Súly [kg]	4,96

A csomag tartalmazza:

1. Elektromos autóemelő x 1
2. Akkumulátor klip x 1
3. Szivargyújtó tápkábel x 1
4. Biztosító x 3 (15A)
5. Kézi kurbli x 1

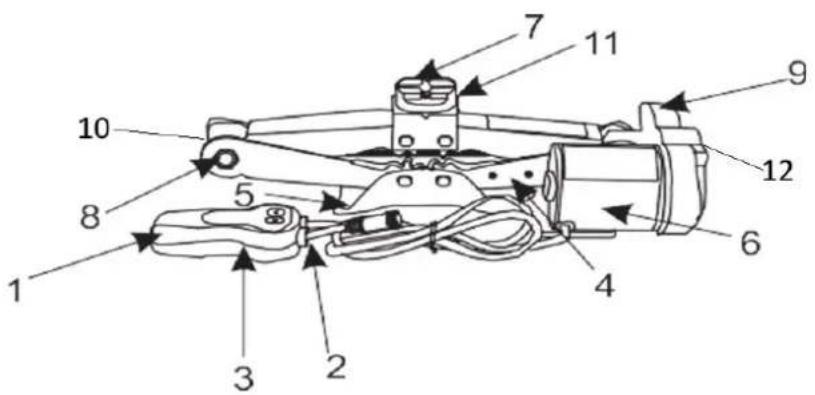

1. Távirányító
2. LED fény
3. Vezető végálláskapcsoló
4. Berendezés alapja
5. Támasztóállvány
6. Motor

7. Támogatási pontok

8. Anya

9. Sebességváltó
10. Csavarorsó
11. U alakú orr
12. Kézi kurbli rögzítés

INTRUKCIÓ:

Vészhelyzeti gumiabroncs csere lépések

1. LÉPÉS: A jármű előkészítése

1. Kapcsolja be a vészvillogót, hogy figyelmeztesse a többi járművezetőt.
2. Parkolja a járművet sík felületre, és ügyeljen arra, hogy az legfeljebb 6 fokos lejtésű legyen.
3. Tegye a sebességváltót 1-es fokozatba. Gear (kézi sebességváltó) vagy "Park" (automata sebességváltó).
4. Húzza be a kéziféket.
5. Használjon gumiabroncs-stoppereket vagy más csúszásgátló anyagokat a jármű stabilizálására, így biztosítva minden résztvevő biztonságát.
6. Lazítsa meg az anyákat/csavarokat az eltávolítandó kerékben - most még ne csavarja ki teljesen!

2. LÉPÉS: Csatlakoztassa a 12V-os tápegységhez

- Szivargyújtó csatlakozó:

○ Csatlakoztassa a szivargyújtó tápvezeték egyik végét a jármű szivargyújtójához.
○ A másik végét csatlakoztassa a készülék távvezérlő aljzatához.
Figyelem! A szivargyújtó biztosítékának névleges áramerőssége kisebb, mint 12A, amint azt az 1. ábra mutatja.

- Közvetlen járműakkumulátor-csatlakozás (ajánlott):

○ Ha a szivargyújtó biztosítékának árama nagyobb, mint 12A, csatlakoztassa a 12V-os szivargyújtót a jármű akkumulátorához:
○ Csatlakoztassa a piros vezetéket a pozitív "+" csatlakozóhoz.
○ Csatlakoztassa a fekete vezetéket a negatív "-" csatlakozóhoz.
○ Csatlakoztassa a másik végét a távirányító fogantyú aljzatához a 2. ábrán látható módon.

3. LÉPÉS: Az autóemelő elhelyezése

• Határozza meg a járművén a megfelelő emelőtartó pontokat (lásd a jármű használati útmutatóját, vagy hívja fel a gyártó által felhatalmazott szervizközpontot).
• Válassza ki a megfelelő támasztópontot, és csavarja be a készülék kijelölt kerek lyukába.

4. LÉPÉS: Igazítsa ki a buborékot

• Az emelő beállítására vonatkozó utasításokat a jármű használati útmutatójában találja.

• Győződjön meg arról, hogy az emelő felső része megfelelően illeszkedik a jármű kijelölt támaszpontjaihoz, amelyeket általában a jármű alján jelölnek.

• LÉPÉS: Emelje fel a járművet

Nyomja meg a távirányító "^" (fel) gombját a jármű megemeléséhez, amíg a gumiabroncs el nem emelkedik a földtól.

MEGJEGYZÉS: emelés közben ne mozogjon vagy üljön a kocsiban!

1. LÉPÉS: Engedje le a járművet

A javítás vagy kerékcsere befejezése után nyomja meg a "V" (le) gombot a távirányítón, hogy a járművet óvatosan visszaengedje a földre, ahogy az a 4. ábrán látható.

Húzza meg biztonságosan a korábban becsavart kerékanyákat vagy kerékcsavarokat (keresztben), amikor a jármű minden keréken önállóan áll a földön.

1. ábra

Kiégett szivargyújtó biztosíték cseréje

Ha a szivargyújtó dugó biztosítéka túlterhelés miatt leég, kövesse az alábbi lépéseket a cseréhez:

1. lépés: Az első fémrész eltávolítása

- Csavarja le a szivargyújtó elülső fémrészét az óramutató járásával ellentétes irányban.

2. lépés: Cserélje ki a biztosítékot

• Óvatosan távolítsa el a kiégett biztosítékot.
  • Cserélje ki egy új biztosítékra, amely az eredetivel megegyező specifikációkkal rendelkezik.

3. lépés: Összeszerelés

- Csavarja vissza a szivargyújtó elülső fémrészét az óramutató járásával megegyező irányban, hogy rögzítse a helyére.

PROBLÉMA	LEHETSÉGES OK	LEHETSÉGES MEGOLDÁS
Az elektromos autóemelő nem tud emelni.	Ellenőrizze, hogy a szivargyújtó csatlakozójában lévő biztosíték nem égett-e ki.	Szükség esetén cserélje ki egy új, az eredeti specifikációknak megfelelő biztosítékkal.
	Győződjön meg arról, hogy a szivargyújtó áramkimenetet biztosít.	Csatlakoztassa újra az interfészt.
	Ellenőrizze a túlterhelést.	Csökkentse a terhelést.
	Ellenőrizze az akkumulátor feszültségét.	Töltse fel vagy cserélje ki az akkumulátort.
	Ellenőrizze az akkumulátor klipsz csatlakozását.	Csatlakoztassa újra a megfelelő tápegységgel.
