Type de produit	Cric électrique pour voiture
Marque	MSW
Modèle	ECJ-12-02
Tension nominale	12 V
Courant maximal	15 A
Capacité de levage maximale	3 tonnes
Plage de levage	120 - 420 mm
Dimensions (L x P x H)	43 x 28 x 13 cm
Poids	4,96 kg
Alimentation	Prise allume-cigare 12 V ou connexion directe à la batterie
Télécommande	Oui, avec boutons haut/bas
Lumière LED	Oui
Interrupteur de fin de course	Oui
Manivelle de secours	Incluse
Fusible de rechange	3 fusibles de 15 A inclus
Pinces de batterie	Oui
Point d'appui	Support de support inclus
Matériau du carter	Acier et plastique renforcé
Entretien et nettoyage	Nettoyer avec un chiffon sec ; stocker dans un endroit sec
Sécurité	Utiliser sur surface plane ; ne pas dépasser la capacité ; ne pas rester sous le véhicule
Pièces détachées	Fusibles 15 A, manivelle, télécommande disponibles
Réparabilité	Fusible remplaçable ; contacter service après-vente pour autres pièces
Informations générales	Conçu pour le changement de roues de véhicules légers ; inclut câble allume-cigare et pinces

FOIRE AUX QUESTIONS - ECJ-12-02 MSW

Comment utiliser le cric électrique MSW ECJ-12-02 ?

Garez le véhicule sur surface plane, serrez le frein à main, desserrez les écrous de roue. Connectez l'alimentation 12 V (allume-cigare ou pinces de batterie). Positionnez le cric sous le point de levage, appuyez sur le bouton '^' pour soulever. Après changement de pneu, appuyez sur 'V' pour abaisser.

Quelle est la capacité de levage maximale ?

La capacité maximale est de 3 tonnes. Ne jamais dépasser cette charge.

Que faire si le cric ne soulève pas ?

Vérifiez d'abord le fusible de l'allume-cigare ou de la pince. Remplacez-le si nécessaire par un fusible 15 A. Assurez-vous que la batterie est chargée et que les connexions sont bonnes. Réduisez la charge si elle est excessive.

Comment remplacer le fusible de l'allume-cigare ?

Dévissez la partie métallique avant de l'allume-cigare dans le sens antihoraire, retirez le fusible grillé et remplacez-le par un neuf de 15 A (inclus). Revissez ensuite la partie avant.

Puis-je utiliser ce cric sur un véhicule avec une batterie 12 V ?

Oui, il fonctionne sur une alimentation 12 V via la prise allume-cigare ou directement sur la batterie avec les pinces fournies.

Le cric est-il livré avec une manivelle de secours ?

Oui, une manivelle est incluse pour une utilisation manuelle en cas de panne électrique.

Quelles sont les précautions de sécurité à respecter ?

Utilisez toujours sur une surface plane, ne dépassez pas 3 tonnes, ne vous asseyez pas dans le véhicule pendant le levage, placez des cales de roue, et ne travaillez jamais sous un véhicule supporté uniquement par le cric.

Comment nettoyer et entretenir le cric ?

Nettoyez avec un chiffon sec après utilisation. Évitez l'eau et les solvants. Stockez dans un endroit sec. Vérifiez régulièrement l'état du fusible et des connexions.

Quelle est la plage de levage de ce cric ?

La plage de levage est de 120 à 420 mm.

Comment connecter directement le cric à la batterie ?

Connectez la pince rouge à la borne positive (+) et la pince noire à la borne négative (-) de la batterie. Branchez l'autre extrémité dans la prise de la télécommande. Utilisez cette méthode si le fusible de l'allume-cigare est supérieur à 12 A.

MODE D'EMPLOI ECJ-12-02 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Cric électrique pour voiture
Modèle	MSW-ECJ-12-02
Tension nominale [V~]	12
Courant maximal [A]	15
Capacité de levage maximale [T]	3
Plage de levage [mm]	120-420
Dimensions [largeur x profondeur x hauteur; cm]	43 x 28 x 13
Poids [kg]	4,96

Le forfait comprend:

1. Cric électrique pour voiture x 1
2. Pince de batterie x 1
3. Câble d'alimentation pour allume-cigare x 1
4. Fusible x 3 (15A)
5. Manivelle x 1

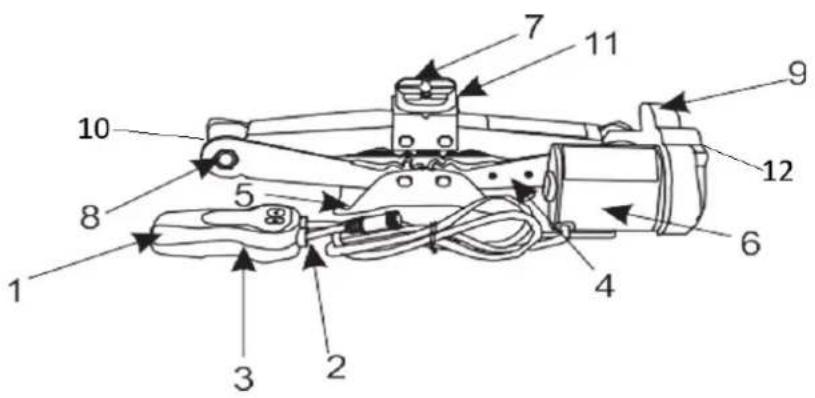

1. Télécommande
2. Lumière LED
3. Interrupteur de fin de course
4. Base du dispositif

5. Support de support

6. Moteur

7. Points d'appui
8. Écrou
9. Carter d'engrenage
10. Arbre à vis
11. Nez en U
12. Fixation à manivelle

INSTRUCTION:

Étapes de remplacement d'urgence des pneus

ÉTAPE 1 : Préparez le véhicule

1. Activez les feux de détresse pour alerter les autres conducteurs.
2. Garez le véhicule sur une surface plane, en veillant à ce que l'inclinaison ne dépasse pas 6 degrés.
3. Mettez la transmission en 1. Enclenchez la vitesse (transmission manuelle) ou mettez-la en position « Park » (transmission automatique).
4. Engagez le frein de stationnement.
5. Utilisez des butées de pneus ou d'autres matériaux antidérapants pour stabiliser le véhicule, garantissant ainsi la sécurité de toutes les personnes impliquées.
6. Desserrez les écrous/boulons de la roue qui doit être retirée - ne les dévissez pas complètement maintenant !

ÉTAPE 2 : Connexion à une alimentation 12 V

• Connexion allume-cigare :
  ○ Connectez une extrémité du câble d'alimentation de l'allume-cigare à l'allume-cigare du véhicule.
• Branchez l'autre extrémité dans la prise de télécommande de l'appareil.
  Attention : Assurez-vous que le courant nominal du fusible de l'allume-cigare est inférieur à 12 A comme indiqué sur la Fig. 1.
• Connexion directe à la batterie du véhicule (recommandée) :
  Si le courant du fusible de l'allume-cigare est supérieur à 12 A, connectez l'allume-cigare 12 V à la batterie du véhicule :
  ○ Connectez le fil rouge à la borne positive « + ».
  ○ Connectez le fil noir à la borne négative « - ».
• Fixez l'autre extrémité à la prise de la poignée de la télécommande comme indiqué sur la Fig.2.

ÉTAPE 3 : Positionnez le cric de voiture

• Identifiez les points de support de cric appropriés sur votre véhicule (consultez le manuel du propriétaire du véhicule ou appelez le centre de service agréé du fabricant).
• Choisissez le point de support approprié et vissez-le dans le trou rond prévu à cet effet sur l'appareil.

ÉTAPE 4 : Alignez le cric

• Reportez-vous au manuel du propriétaire du véhicule pour obtenir des instructions sur l'alignement du cric.
• Assurez-vous que le haut du cric est correctement aligné avec les points de support désignés du véhicule, généralement marqués sur le dessous du véhicule.

ÉTAPE 5 : Soulever le véhicule

Appuyez sur le bouton « ^ » (haut) de la télécommande pour soulever le véhicule jusqu'à ce que le pneu soit décollé du sol.

REMARQUE : ne bougez pas et ne vous asseyez pas dans la voiture pendant le levage !

ÉTAPE 6 : Abaisser le véhicule

Après avoir terminé la réparation ou le changement de pneu, appuyez sur le bouton « V » (bas) de la télécommande pour abaisser doucement le véhicule au sol, comme indiqué sur la Fig.4

Serrez fermement les écrous de roue ou les boulons de roue précédemment vissés (en croix) lorsque le véhicule repose seul sur le sol sur toutes ses roues.

Fig.1

Remplacement d'un fusible d'allume-cigare grillé

Si le fusible de la prise allume-cigare brûle en raison d'une surcharge, suivez ces étapes pour le remplacer :

Étape 1 : Retirez la partie métallique avant

- Dévissez la partie métallique avant de l'allume-cigare dans le sens inverse des aiguilles d'une montre.

Étape 2 : Remplacer le fusible

• Retirez soigneusement le fusible grillé.
- Remplacez-le par un nouveau fusible ayant les mêmes spécifications que l'original.

Étape 3 : Remontage

- Revissez la partie métallique avant de l'allume-cigare dans le sens des aiguilles d'une montre pour le fixer en place.

PROBLÈME	RAISON POSSIBLE	SOLUTION POSSIBLE
Le cric électrique de voiture ne peut pas soulever.	Inspectez le fusible de la prise allume-cigare pour voir s’il n’est pas grillé.	Remplacez-le par un nouveau fusible correspondant aux spécifications d'origine si nécessaire.
	Assurez-vous que l'allume-cigare fournit du courant de sortie.Vérifiez la surcharge.	Reconnecter l'interface.Réduisez la charge.
	Vérifiez la tension de la batterie.	Charger ou remplacer la batterie.
	Vérifiez la connexion du clip de la batterie.	Reconnecter avec l'alimentation électrique correcte.
