Typ výrobku	Elektrický zvedák pro auto
Značka	MSW
Model	ECJ-12-02
Jmenovité napětí	12 V
Maximální proud	15 A
Maximální nosnost	3 tuny
Rozsah zdvihu	120 - 420 mm
Rozměry (D x Š x V)	43 x 28 x 13 cm
Hmotnost	4,96 kg
Napájení	Zásuvka zapalovače 12 V nebo přímé připojení k baterii
Dálkové ovládání	Ano, s tlačítky nahoru/dolů
LED světlo	Ano
Koncový spínač	Ano
Nouzová klika	Součástí balení
Náhradní pojistka	3 ks pojistek 15 A v balení
Bateriové svorky	Ano
Opěrný bod	Podpěrná podložka v balení
Materiál skříně	Ocel a vyztužený plast
Údržba a čištění	Čistěte suchým hadříkem; skladujte na suchém místě
Bezpečnost	Používejte na rovném povrchu; nepřekračujte nosnost; nestůjte pod vozidlem
Náhradní díly	Pojistky 15 A, klika, dálkové ovládání k dispozici
Opravitelnost	Pojistka vyměnitelná; pro ostatní díly kontaktujte zákaznický servis
Všeobecné informace	Určeno pro výměnu kol lehkých vozidel; obsahuje kabel do zapalovače a svorky

Často kladené otázky - ECJ-12-02 MSW

Jak používat elektrický zvedák MSW ECJ-12-02?

Zaparkujte vozidlo na rovném povrchu, zatáhněte ruční brzdu, povolte matice kol. Připojte napájení 12 V (zapalovač nebo bateriové svorky). Umístěte zvedák pod zvedací bod, stiskněte tlačítko '^' pro zvednutí. Po výměně pneumatiky stiskněte 'V' pro spuštění.

Jaká je maximální nosnost?

Maximální nosnost je 3 tuny. Nikdy tuto zátěž nepřekračujte.

Co dělat, když zvedák nezvedá?

Nejprve zkontrolujte pojistku zapalovače nebo svorky. V případě potřeby ji vyměňte za pojistku 15 A. Ujistěte se, že je baterie nabitá a připojení jsou v pořádku. Pokud je zátěž příliš velká, snižte ji.

Jak vyměnit pojistku zapalovače?

Odšroubujte kovovou přední část zapalovače proti směru hodinových ručiček, vyjměte spálenou pojistku a nahraďte ji novou 15 A (součástí balení). Poté přední část zašroubujte zpět.

Mohu použít tento zvedák na vozidle s baterií 12 V?

Ano, funguje na napájení 12 V přes zásuvku zapalovače nebo přímo na baterii pomocí přiložených svorek.

Je zvedák dodáván s nouzovou klikou?

Ano, klika je součástí balení pro ruční použití v případě výpadku elektřiny.

Jaká bezpečnostní opatření je třeba dodržovat?

Vždy používejte na rovném povrchu, nepřekračujte 3 tuny, během zvedání nesedejte do vozidla, umístěte zarážky kol a nikdy nepracujte pod vozidlem podepřeným pouze zvedákem.

Jak čistit a udržovat zvedák?

Po použití čistěte suchým hadříkem. Vyhněte se vodě a rozpouštědlům. Skladujte na suchém místě. Pravidelně kontrolujte stav pojistky a připojení.

Jaký je rozsah zdvihu tohoto zvedáku?

Rozsah zdvihu je 120 až 420 mm.

Jak připojit zvedák přímo k baterii?

Připojte červenou svorku ke kladnému (+) pólu a černou svorku k zápornému (-) pólu baterie. Druhý konec zapojte do zásuvky dálkového ovládání. Tuto metodu použijte, pokud je pojistka zapalovače vyšší než 12 A.

NÁVOD K OBSLUZE ECJ-12-02 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku	Elektrický automobilový zvedák
Model	MSW-ECJ-12-02
Jmenovité napětí [V~]	12
Maximální proud [A]	15
Maximální nosnost [T]	3
Rozsah zdvihu [mm]	120-420
Rozměry [šířka x hloubka x výška; cm]	43 x 28 x 13
Hmotnost [kg]	4,96

Balíček obsahuje:

1. Elektrický zvedák do auta x 1
2. Spona na baterie x 1
3. Napájecí vedení zapalovače cigaret x 1
4. Pojistka 3x (15A)
5. Ruční klika x 1

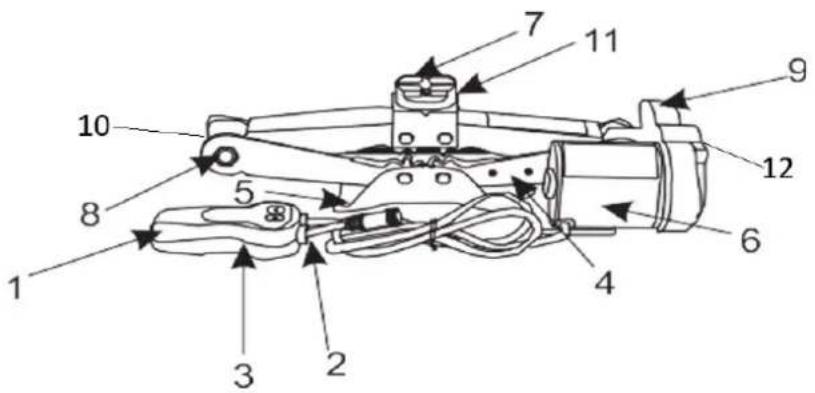

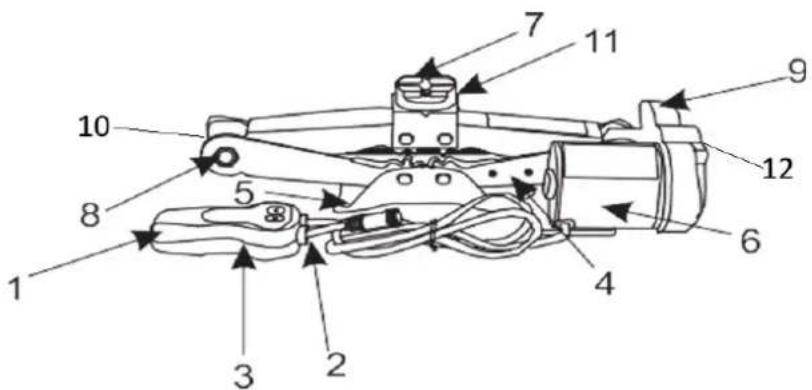

1. Dálkové ovládání
2. LED světlo
3. Olověný koncový spínač
4. Základna zařízení
5. Podpěrný stojan
6. Motor
7. Opěrné body

8. Matice

9. Skřín převodovky

10. Šroubový trn
11. Nos ve tvaru U
12. Nástavec na ruční kliku

NÁVOD:

Nouzové kroky výměny pneumatik

KROK 1: Připravte vozidlo

1. Aktivujte výstražná světla, abyste upozornili ostatní řidiče.
2. Zaparkujte vozidlo na rovném povrchu a ujistěte se, že není větší než 6 stupňů.
3. Vložte převodovku do 1. Zařad’te rychlostní stupeň (manuální převodovka) nebo do polohy „Park“ (automatická převodovka).
4. Zatáhněte parkovací brzdu.
5. Ke stabilizaci vozidla použijte zarážky pneumatik nebo jiné protiskluzové materiály a zajistěte bezpečnost všech zúčastněných.
6. Povolte matice/šrouby v kole, které je třeba odstranit – nyní je zcela nevyšroubovávejte!

KROK 2: Připojte k 12V napájecímu zdroji

- Připojení zapalovače cigaret:

• Připojte jeden konec napájecího vedení zapalovače cigaret k zapalovači cigaret ve vozidle.
• Zapojte druhý konec do zásuvky dálkového ovládání na zařízení.
  ○ Pozor: Ujistěte se, že jmenovitý proud pojistky zapalovače cigaret je menší než 12A, jak je znázorněno na obr.1.

- Přímé připojení akumulátoru vozidla (doporučeno):

○ Pokud je proud pojistky zapalovače cigaret větší než 12A, připojte zapalovač 12V k baterii vozidla:
o Připojte červený vodič ke kladné svorce „+“.
o Připojte černý vodič k záporné svorce "-".
- Připojte druhý konec k zásuvce rukojeti dálkového ovládání, jak je znázorněno na obr.2.

KROK 3: Umístěte zvedák do auta

• Identifikujte příslušné opěrné body zvedáku na vašem vozidle (viz návod k obsluze vozidla nebo zavolejte autorizované servisní středisko výrobce).
• Vyberte si vhodný opěrný bod a zašroubujte jej do určeného kulatého otvoru v zařízení.

KROK 4: Zarovnejte jack

• Pokyny pro vyrovnání zvedáku naleznete v návodu k obsluze vozidla.
• Ujistěte se, že horní část zvedáku je správně zarovnána s určenými opěrnými body vozidla, obvykle vyznačenými na spodní straně vozidla.

KROK 5: Zvedněte vozidlo

Stisknutím tlačítka „^“ (nahoru) na dálkovém ovladači zvedněte vozidlo, dokud se pneumatika nezvedne ze země.

POZNÁMKA: při zvedání se ve voze nehýbejte ani nesedejte!

KROK 6: Spustte vozidlo

Po dokončení opravy nebo výměny pneumatik stiskněte tlačítko „V“ (dolů) na dálkovém ovladači a vozidlo jemně spustte zpět na zem, jak je znázorněno na Obr.

Když vozidlo stojí na zemi samostatně na všech kolech, bezpečně utáhněte předem zašroubované matice nebo šrouby kol (v křížovém vzoru).

Obr.1

Výměna spálené pojistky zapalovače cigaret

Pokud se pojistka zástrčky zapalovače cigaret spálí kvůli přetížení, vyměňte ji podle následujících kroků:

Krok 1: Odstraňte přední kovovou část

- Odšroubujte přední kovovou část zapalovače cigaret proti směru hodinových ručiček.

Krok 2: Vyměňte pojistku

• Opatrně vyjměte spálenou pojistku.
  • Vyměňte ji za novou pojistku, která má stejné specifikace jako původní.

Krok 3: Znovu sestavte

- Zašroubujte přední kovovou část zapalovače cigaret zpět ve směru hodinových ručiček, abyste ji zajistili na místě.

PROBLÉM	MOŽNÝ DŮVOD	MOŽNÉ ŘEŠENÍ
Elektrický automobilový zvedák nelze zvednout.	Zkontrolujte pojistku v zástrčce zapalovače cigaret, zda není spálená.	V případě potřeby ji vyměňte za novou pojistku, která odpovídá původním specifikacím.
	Ujistěte se, že zapalovač cigaret poskytuje proud.	Znovu připojte rozhraní.
	Zkontrolujte přetížení.	Snižte zátěž.
	Zkontrolujte napětí baterie.	Nabijte nebo vyměňte baterii.
	Zkontrolujte připojení svorky baterie.	Znovu připojte správný zdroj napájení.

1. 1x elektrický zdvihák do auta
2. Spona na batériu x 1
3. Elektrické vedenie zapalovača cigariet x 1
4. Poistka 3x (15A)
5. Ručná kluka x 1

1. Dial'kové ovládanie
2. LED svetlo
3. Koncový spínač vedenia
4. Základňa
5. Podporný stojan
6. Motor

7. Podporné body

8. Orech

9. Skriňa prevodovky
10. Skrutkový trň
11. Nos v tvare U
12. Nadstavec na ručnú kluku

POKYN:

o Pripojte červený vodič ku kladnej svorke „+“.

Stlačením tlačidla „^“ (hore) na dialkovom ovládači zdvihnite vozidlo, kým sa pneumatika nezdvíha zo zeme.

Po dokončení opravy alebo výmeny pneumatík stlačte tlačidlo „V“ (dole) na dialkovom ovládači, aby ste vozidlo jemne spustili spát na zem, ako je znázornené na obr.

Krok 2: Vymeňte poistku
