Produkto tipas	Elektrinis automobilinis keltuvas
Prekės ženklas	MSW
Modelis	ECJ-12-02
Nominali įtampa	12 V
Maksimali srovė	15 A
Maksimali kėlimo galia	3 tonos
Kėlimo diapazonas	120 - 420 mm
Matmenys (Ilgis x Plotis x Aukštis)	43 x 28 x 13 cm
Svoris	4,96 kg
Maitinimas	12 V cigarečių degimo lizdas arba tiesioginis prijungimas prie akumuliatoriaus
Nuotolinio valdymo pultas	Taip, su mygtukais aukštyn/žemyn
LED lemputė	Taip
Ribinis jungiklis	Taip
Atsarginė rankena	Įtraukta
Atsarginis saugiklis	3 saugikliai po 15 A įtraukti
Akumuliatoriaus gnybtai	Taip
Atramos taškas	Atraminių įtaisų rinkinys įtrauktas
Korpuso medžiaga	Plienas ir sustiprintas plastikas
Priežiūra ir valymas	Valyti sausu skudurėliu; laikyti sausoje vietoje
Sauga	Naudoti ant lygaus paviršiaus; neviršyti talpos; nestovėti po transporto priemone
Atsarginės dalys	Saugikliai 15 A, rankena, nuotolinio valdymo pultas yra prieinami
Taisomumas	Saugiklis keičiamas; dėl kitų dalių kreiptis į aptarnavimo centrą
Bendra informacija	Sukurtas lengvųjų transporto priemonių ratų keitimui; įtraukiamas cigarečių degimo kabelis ir gnybtai

Dažnai užduodami klausimai - ECJ-12-02 MSW

Kaip naudoti elektrinį keltuvą MSW ECJ-12-02?

Pastatykite transporto priemonę ant lygaus paviršiaus, priveržkite stovėjimo stabdį, atlaisvinkite ratų veržles. Prijunkite 12 V maitinimą (cigarečių degimo lizdą arba akumuliatoriaus gnybtus). Padėkite keltuvą po kėlimo tašku, paspauskite mygtuką '^' kėlimui. Pakeitę padangą, paspauskite 'V' nuleidimui.

Kokia maksimali kėlimo galia?

Maksimali galia yra 3 tonos. Niekada neviršykite šios apkrovos.

Ką daryti, jei keltuvas nekyla?

Pirmiausia patikrinkite cigarečių degimo lizdo ar gnybtų saugiklį. Jei reikia, pakeiskite jį 15 A saugikliu. Įsitikinkite, kad akumuliatorius įkrautas ir jungtys geros. Sumažinkite apkrovą, jei ji per didelė.

Kaip pakeisti cigarečių degimo lizdo saugiklį?

Atsukite priekinę cigarečių degimo lizdo metalinę dalį prieš laikrodžio rodyklę, išimkite perdegusį saugiklį ir pakeiskite jį nauju 15 A saugikliu (įtrauktu). Tada vėl užsukite priekinę dalį.

Ar galiu naudoti šį keltuvą su 12 V akumuliatoriumi?

Taip, jis veikia su 12 V maitinimu per cigarečių degimo lizdą arba tiesiogiai prijungus prie akumuliatoriaus naudojant pateiktus gnybtus.

Ar keltuvas tiekiamas su atsargine rankena?

Taip, rankena įtraukta rankiniam naudojimui elektros gedimo atveju.

Kokių saugos priemonių reikia laikytis?

Visada naudokite ant lygaus paviršiaus, neviršykite 3 tonų, nesėdėkite transporto priemonėje kėlimo metu, naudokite ratų pleištus ir niekada nedirbkite po transporto priemone, kurią laiko tik keltuvas.

Kaip valyti ir prižiūrėti keltuvą?

Po naudojimo valykite sausu skudurėliu. Venkite vandens ir tirpiklių. Laikykite sausoje vietoje. Reguliariai tikrinkite saugiklio ir jungčių būklę.

Koks šio keltuvo kėlimo diapazonas?

Kėlimo diapazonas yra nuo 120 iki 420 mm.

Kaip tiesiogiai prijungti keltuvą prie akumuliatoriaus?

Prijunkite raudoną gnybtą prie teigiamo (+) gnybto, o juodą gnybtą prie neigiamo (-) akumuliatoriaus gnybto. Kitą galą įkiškite į nuotolinio valdymo pulto lizdą. Naudokite šį metodą, jei cigarečių degimo lizdo saugiklis didesnis nei 12 A.

NAUDOJIMO INSTRUKCIJA ECJ-12-02 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametrų aprašymas	Parametrų reikšmė
Produkto pavadinimas	Elektrinis automobilio kėliklis
Modelis	MSW-ECJ-12-02
Nominali įtampa [V~]	12
Maksimali srovė [A]	15
Maksimali keliamoji galia [T]	3
Kėlimo diapazonas [mm]	120-420
Matmenys [plotis x gylis x aukštis; cm]	43 x 28 x 13
Svoris [kg]	4,96

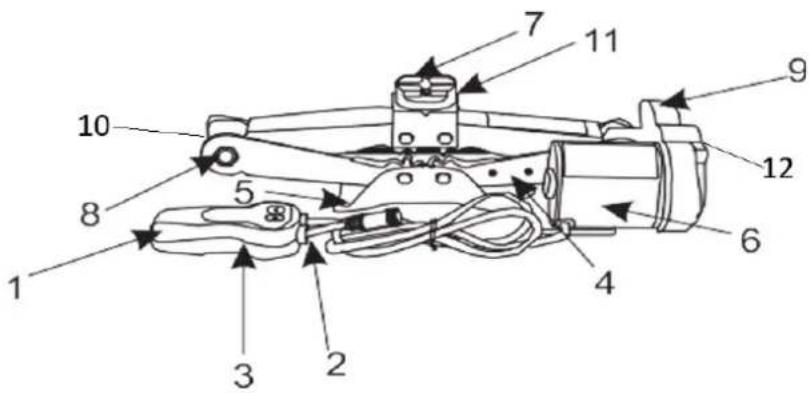

l paketą jeina:

1. Elektromobilio domkratas x 1
2. Akumuliatoriaus spaustukas x 1
3. Cigarečių degiklio maitinimo linija x 1
4. Saugiklis x 3 (15 A)
5. Rankinis švaistiklis x 1

Avariniai padangų keitimo veiksmai

1 ŽINGSNIS: Paruoškite transporto priemonę

1. Ijunkite avarinius žibintus, kad įspėtumėte kitus vairuotojus.
2. Pastatykite automobilj ant lygaus paviršiaus, jsitikinkite, kad jis neturi daugiau nei 6 laipsnių nuolydžio.
3. Jdėkite transmisiją i 1. Pavarą (mechaninė pavarų dėžė) arba i „Park“ (automatinė pavarų dėžė).
4. Ijunkite stovėjimo stabdį.
5. Naudokite padangų kamščius ar kitas neslystančias medžiagas, kad stabilizuotumėte automobilį ir užtikrintumėte visų dalyvaujančių saugumą.
6. Atlaisvinkite rato veržles/varžtus, kuriuos reikia nuimti – dabar jų iki galo neatsukite!

2 ŽINGSNIS: prijunkite prie 12 V maitinimo šaltinio

• Cigarečių degiklio jungtis:

o Prijunkite vieną cigarečių žiebtuvėlio maitinimo linijos galą prie transporto priemonės cigarečių žiebtuvėlio.
- Kitą galą jkiškite i prietaiso nuotolinio valdymo pulto lizdą.
Dèmesio: jsitikinkite, kad vardinė cigarečių degiklio saugiklio srovė yra mažesnė nei 12A, kaip parodyta 1 pav.

- Tiesioginis transporto priemonės akumuliatoriaus prijungimas (rekomenduojama):

• Jei cigarečių žiebtuvėlio saugiklio srovė yra didesnė nei 12A, prijunkite 12V cigarečių žiebtuvėlj prie automobilio akumuliatoriaus:
  ○ Raudoną laidą prijunkite prie teigiamo „+“ gnybto.
  o Prijunkite juodą laidą prie neigiamo „-“ gnybto.
  Kitą galą prijunkite prie nuotolinio valdymo pulto rankenos lizdo, kaip parodyta 2 pav.

3 ŽINGSNIS: padėkite automobilio lizdą

• Nustatykite atitinkamus automobilio kéliklio atramos taškus savo transporto priemonėje (žr. transporto priemonės savininko vadovą arba paskambinkite į gamintojo įgaliotajį techninės priežiūros centra).
• Pasirinkite tinkamą atramos tašką ir jsukite jį į tam skirtą apvalią angą prietaise.

4 ŽINGSNIS: Išlygiuokite lizdą

• Instrukcijas, kaip išlygiuoti domkratą, rasite transporto priemonės savininko vadove.
• Jsitikinkite, kad domkrato viršus yra tinkamai sulygiuotas su nurodytais transporto priemonės atramos taškais, paprastai pažymėtais transporto priemonės apačioje.

5 ŽINGSNIS: pakelkite transporto priemonę

Paspauskite nuotolinio valdymo pultelio mygtuką „^“ (aukštyn), kad pakeltumėte transporto priemonę, kol padanga pakils nuo žemės.

PASTABA: keldami nejudėkite ir nesėskite automobilyje!

6 ŽINGSNIS: Nuleiskite transporto priemonę

Baigę remontą arba padangų keitimą, paspauskite nuotolinio valdymo pultelio mygtuką „V“ (žemyn), kad transporto priemonę švelniai nuleistumėte ant žemės, kaip parodyta 4 pav.

Tvirtai priveržkite anksčiau jsuktas veržles arba ratų varžtus (kryžminiu būdu), kai transporto priemonė stovi ant žemės viena ant visų ratų.

1 pav

Perdegusio cigarečių degiklio saugiklio keitimas

Jei cigarečių degiklio kištuko saugiklis perdega dėl perkrovos, atlikite šiuos veiksmus, kad jį pakeistumėte:

1 veiksmas: nuimkite priekinę metalinę dalj

- Atsukite priekinę metalinę cigarečių žiebtuvėlio dalį prieš laikrodžio rodyklę.

2 veiksmas: pakeiskite saugiklj

• Atsargiai nuimkite perdegusj saugiklj.
• Pakeiskite jj nauju saugikliu, kurio specifikacijos yra tokios pačios kaip ir originalus.

3 veiksmas: surinkite

- Prisukite priekinę metalinę cigarečių žiebtuvėlio dalį pagal laikrodžio rodyklę, kad pritvirtintumėte ją vietoje.

PROBLEMA	GALIMA PRIEŽASTIS	GALIMAS SPRENDIMAS
Elektromobilio domkratas negali pakelti.	Patikrinkite cigarečių degiklio kištuko saugiklj, kad pamatytumėte, ar jis neperdegė.	Jei reikia, pakeiskite jį nauju saugikliu, atitinkančiu originalias specifikacijas.
	Įsitikinkite, kad cigarečių žiebtuvėlis tiekia srovę.	Iš naujo prijunkite sąsają.
	Patikrinkite, ar nėra perkrovos.	Sumažinkite apkrovą.
	Patikrinkite akumuliatoriaus įtampa.	Įkraukite arba pakeiskite akumuliatorių.
	Patikrinkite akumuliatoriaus spaustuko jungtį.	Iš naujo prijunkite tinkamą maitinimo šaltinį.
