Tipo di prodotto	Cric elettrico per auto
Marca	MSW
Modello	ECJ-12-02
Tensione nominale	12 V
Corrente massima	15 A
Capacità di sollevamento massima	3 tonnellate
Campo di sollevamento	120 - 420 mm
Dimensioni (L x P x A)	43 x 28 x 13 cm
Peso	4,96 kg
Alimentazione	Presa accendisigari 12 V o collegamento diretto alla batteria
Telecomando	Sì, con pulsanti su/giù
Luce LED	Sì
Interruttore di fine corsa	Sì
Manovella di emergenza	Inclusa
Fusibile di ricambio	3 fusibili da 15 A inclusi
Morsetti per batteria	Sì
Punto di appoggio	Supporto incluso
Materiale dell'involucro	Acciaio e plastica rinforzata
Manutenzione e pulizia	Pulire con un panno asciutto; conservare in un luogo asciutto
Sicurezza	Utilizzare su superficie piana; non superare la capacità; non stare sotto il veicolo
Pezzi di ricambio	Fusibili 15 A, manovella, telecomando disponibili
Riparabilità	Fusibile sostituibile; contattare il servizio post-vendita per altri pezzi
Informazioni generali	Progettato per il cambio ruote di veicoli leggeri; include cavo accendisigari e morsetti

Domande frequenti - ECJ-12-02 MSW

Come utilizzare il cric elettrico MSW ECJ-12-02?

Parcheggiare il veicolo su superficie piana, tirare il freno a mano, allentare i dadi delle ruote. Collegare l'alimentazione 12 V (accendisigari o morsetti batteria). Posizionare il cric sotto il punto di sollevamento, premere il pulsante '^' per sollevare. Dopo aver cambiato la gomma, premere 'V' per abbassare.

Qual è la capacità di sollevamento massima?

La capacità massima è di 3 tonnellate. Non superare mai questo carico.

Cosa fare se il cric non solleva?

Controllare prima il fusibile dell'accendisigari o del morsetto. Sostituirlo se necessario con un fusibile da 15 A. Assicurarsi che la batteria sia carica e che i collegamenti siano buoni. Ridurre il carico se è eccessivo.

Come sostituire il fusibile dell'accendisigari?

Svitare la parte metallica anteriore dell'accendisigari in senso antiorario, rimuovere il fusibile bruciato e sostituirlo con uno nuovo da 15 A (incluso). Riavvitare la parte anteriore.

Posso usare questo cric su un veicolo con batteria 12 V?

Sì, funziona con alimentazione 12 V tramite presa accendisigari o direttamente sulla batteria con i morsetti forniti.

Il cric è fornito con una manovella di emergenza?

Sì, una manovella è inclusa per l'uso manuale in caso di guasto elettrico.

Quali sono le precauzioni di sicurezza da rispettare?

Utilizzare sempre su superficie piana, non superare 3 tonnellate, non sedersi nel veicolo durante il sollevamento, posizionare zeppe per ruote e non lavorare mai sotto un veicolo sostenuto solo dal cric.

Come pulire e mantenere il cric?

Pulire con un panno asciutto dopo l'uso. Evitare acqua e solventi. Conservare in un luogo asciutto. Controllare regolarmente lo stato del fusibile e dei collegamenti.

Qual è il campo di sollevamento di questo cric?

Il campo di sollevamento è da 120 a 420 mm.

Come collegare direttamente il cric alla batteria?

Collegare il morsetto rosso al polo positivo (+) e il morsetto nero al polo negativo (-) della batteria. Collegare l'altra estremità nella presa del telecomando. Utilizzare questo metodo se il fusibile dell'accendisigari è superiore a 12 A.

MANUALE UTENTE ECJ-12-02 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Cric elettrico per auto
Modello	MSW-CGCE-12-02
Tensione nominale [V~]	12
Corrente massima [A]	15
Capacità massima di sollevamento [T]	3
Campo di sollevamento [mm]	120-420
Dimensioni [larghezza x profondità x altezza; cm]	Dimensioni: 43 x 28 x 13
Peso [kg]	4,96

Il pacchetto include:

1. Cric elettrico per auto x 1
2. Morsetto per batteria x 1
3. Cavo di alimentazione per accendisigari x 1
4. Fusibile x 3 (15A)
5. Manovella x 1

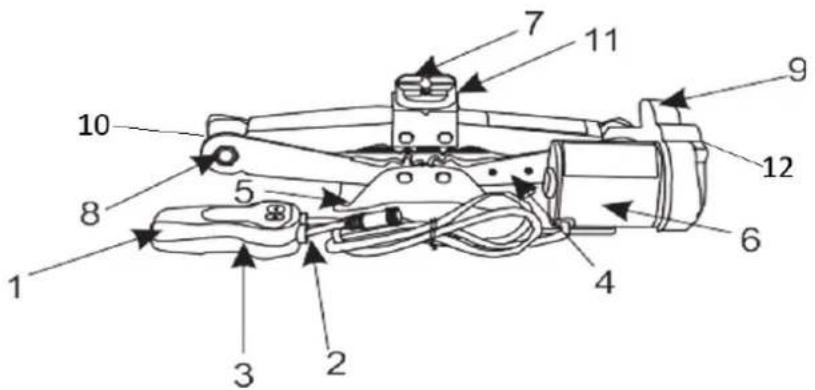

1. Telecomando
2. Luce LED
3. Finecorsa di piombo
4. Base del dispositivo
5. Supporto di supporto

6. Motore

7. Punti di supporto

8. Dado
9. Scatola ingranaggi
10. Albero a vite
11. Naso a forma di U
12. Attacco a manovella

ISTRUZIONI:

Passaggi per la sostituzione di emergenza degli pneumatici

FASE 1: Preparare il veicolo

1. Attivare le luci di emergenza per avvisare gli altri conducenti.
2. Parcheggiare il veicolo su una superficie piana, assicurandosi che la pendenza non superi i 6 gradi.
3. Mettere la trasmissione in 1. Innestare la marcia (cambio manuale) o la posizione "Parcheggio" (cambio automatico).
4. Inserire il freno di stazionamento.
5. Utilizzare fermi per pneumatici o altri materiali antiscivolo per stabilizzare il veicolo, garantendo la sicurezza di tutti i soggetti coinvolti.
6. Allentare i dadi/bulloni della ruota che deve essere rimossa (non svitarli completamente adesso!)

FASE 2: Collegare all'alimentazione a 12 V

• Collegamento accendisigari:
Collegare un'estremità del cavo di alimentazione dell'accendisigari all'accendisigari del veicolo.
- Collegare l'altra estremità alla presa del telecomando del dispositivo.
Attenzione: assicurarsi che la corrente nominale del fusibile dell'accendisigari sia inferiore a 12 A, come mostrato nella Fig. 1.

• Collegamento diretto alla batteria del veicolo (consigliato):

Se la corrente del fusibile dell'accendisigari è superiore a 12 A, collegare l'accendisigari da 12 V alla batteria del veicolo:

o Collegare il filo rosso al terminale positivo "+".

o Collegare il filo nero al terminale negativo "-".

Collegare l'altra estremità alla presa della maniglia del telecomando come mostrato nella Fig.2.

FASE 3: Posizionare il cric

• Individuare i punti di supporto appropriati per il cric sul veicolo (consultare il manuale del proprietario del veicolo o contattare il centro di assistenza autorizzato dal produttore).
• Scegliere il punto di appoggio adatto e avvitarlo nel foro rotondo previsto nel dispositivo.

FASE 4: Allineare il martinetto

- Per le istruzioni sull'allineamento del cric, fare riferimento al manuale d'uso del veicolo.

- Assicurarsi che la parte superiore del cric sia correttamente allineata con i punti di supporto designati del veicolo, solitamente contrassegnati sulla parte inferiore del veicolo.

FASE 5: Sollevare il veicolo

Premere il pulsante "^" (su) sul telecomando per sollevare il veicolo finché il pneumatico non si stacca da terra.

NOTA: non muoversi o sedersi in auto durante il sollevamento!

FASE 6: Abbassare il veicolo

Dopo aver completato la riparazione o la sostituzione degli pneumatici, premere il pulsante "V" (giù) sul telecomando per abbassare delicatamente il veicolo a terra come mostrato in Fig.4

Serrare saldamente i dadi delle ruote o i bulloni delle ruote precedentemente avvitati (in sequenza incrociata) quando il veicolo è appoggiato a terra da solo su tutte le ruote.

Figura 1

Sostituzione di un fusibile bruciato dell'accendisigari

Se il fusibile della presa accendisigari si brucia a causa di un sovraccarico, seguire questi passaggi per sostituirlo:

Passaggio 1: rimuovere la parte metallica anteriore

- Svitare la parte metallica anteriore dell'accendisigari in senso antiorario.

Passaggio 2: sostituire il fusibile

• Rimuovere con attenzione il fusibile bruciato.
• Sostituirlo con un nuovo fusibile che abbia le stesse specifiche dell'originale.

Fase 3: rimontare

- Riavvitare la parte metallica anteriore dell'accendisigari in senso orario per fissarla in posizione.

RISOLUZIONE DEI PROBLEMI

PROBLEMA	POSSIBILE MOTIVO	POSSIBILE SOLUZIONE
Il cric elettrico non riesce a sollevare l'auto.	Controllare il fusibile nella presa accendisigari per verificare che non sia bruciato.	Se necessario, sostituirlo con un nuovo fusibile che corrisponda alle specifiche originali.
	Assicurarsi che l'accendisigari fornisca corrente in uscita.	Ricollegare l'interfaccia.
	Controllare il sovraccarico.	Ridurre il carico.
	Controllare la tensione della batteria.	Caricare o sostituire la batteria.
	Controllare il collegamento del morsetto della batteria.	Ricollegare con la corretta alimentazione.
