Producttype	Elektrische autokrik
Merk	MSW
Model	ECJ-12-02
Nominale spanning	12 V
Maximale stroom	15 A
Maximale hefcapaciteit	3 ton
Hefbereik	120 - 420 mm
Afmetingen (L x B x H)	43 x 28 x 13 cm
Gewicht	4,96 kg
Voeding	12 V aanstekerplug of directe aansluiting op accu
Afstandsbediening	Ja, met omhoog/omlaag knoppen
LED-lampje	Ja
Eindaanslagschakelaar	Ja
Noodkruk	Inbegrepen
Reservezekering	3 zekeringen van 15 A inbegrepen
Accuklemmen	Ja
Steunpunt	Ondersteuningssteun inbegrepen
Materiaal behuizing	Staal en versterkt kunststof
Onderhoud en reiniging	Reinigen met een droge doek; bewaren op een droge plaats
Veiligheid	Gebruik op een vlakke ondergrond; niet overschrijden van de capaciteit; niet onder het voertuig blijven
Reserveonderdelen	Zekeringen 15 A, kruk, afstandsbediening beschikbaar
Repareerbaarheid	Zekering vervangbaar; neem contact op met de klantendienst voor andere onderdelen
Algemene informatie	Ontworpen voor het wisselen van wielen van lichte voertuigen; inclusief aanstekerkabel en klemmen

Veelgestelde vragen - ECJ-12-02 MSW

Hoe gebruik ik de elektrische krik MSW ECJ-12-02?

Parkeer het voertuig op een vlakke ondergrond, trek de handrem aan, draai de wielmoeren los. Sluit de 12 V voeding aan (aansteker of accuklemmen). Plaats de krik onder het hefpunt, druk op de '^' knop om te heffen. Na het wisselen van de band, druk op 'V' om te laten zakken.

Wat is de maximale hefcapaciteit?

De maximale capaciteit is 3 ton. Overschrijd deze belasting nooit.

Wat te doen als de krik niet heft?

Controleer eerst de zekering van de aansteker of de klem. Vervang deze indien nodig door een 15 A zekering. Zorg ervoor dat de accu is opgeladen en de aansluitingen goed zijn. Verminder de belasting als deze te hoog is.

Hoe vervang ik de zekering van de aansteker?

Draai het metalen voorste deel van de aansteker linksom los, verwijder de doorgebrande zekering en vervang deze door een nieuwe van 15 A (inbegrepen). Draai daarna het voorste deel weer vast.

Kan ik deze krik gebruiken op een voertuig met een 12 V accu?

Ja, hij werkt op een 12 V voeding via de aanstekerplug of rechtstreeks op de accu met de meegeleverde klemmen.

Wordt de krik geleverd met een noodkruk?

Ja, een kruk is inbegrepen voor handmatig gebruik bij stroomuitval.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Gebruik altijd op een vlakke ondergrond, overschrijd niet 3 ton, ga niet in het voertuig zitten tijdens het heffen, plaats wielkeggen, en werk nooit onder een voertuig dat alleen door de krik wordt ondersteund.

Hoe reinig en onderhoud ik de krik?

Reinig met een droge doek na gebruik. Vermijd water en oplosmiddelen. Bewaar op een droge plaats. Controleer regelmatig de staat van de zekering en aansluitingen.

Wat is het hefbereik van deze krik?

Het hefbereik is 120 tot 420 mm.

Hoe sluit ik de krik rechtstreeks op de accu aan?

Sluit de rode klem aan op de positieve pool (+) en de zwarte klem op de negatieve pool (-) van de accu. Steek het andere uiteinde in de aansluiting van de afstandsbediening. Gebruik deze methode als de zekering van de aansteker hoger is dan 12 A.

GEBRUIKSAANWIJZING ECJ-12-02 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Elektrische autokrik
Model	MSW-EG-12-02
Nominale spanning [V~]	12
Maximale stroom [A]	15
Maximaal hefvermogen [T]	3
Hefbereik [mm]	120-420
Afmetingen [breedte x diepte x hoogte; cm]	43x28x13
Gewicht [kg]	4,96

Het pakket bevat:

1. Elektrische autokrik x 1
2. Batterijclip x 1
3. Sigarettenaansteker-stroomkabel x 1
4. Zekering x 3 (15A)
5. Handzwengel x 1

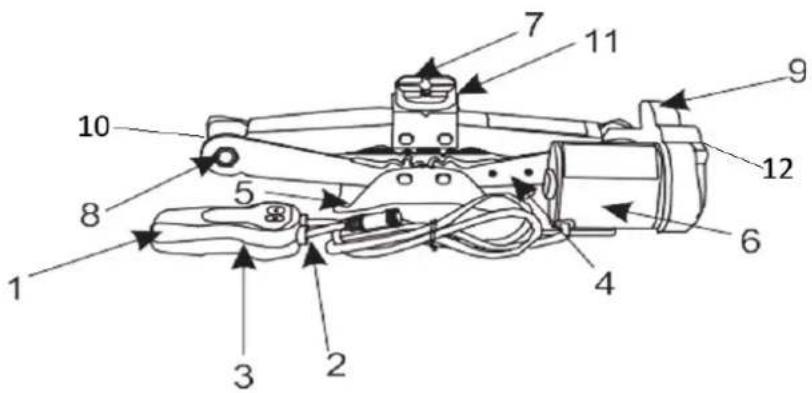

1. Afstandsbediening
2. LED-licht
3. Eindschakelaar voor lood
4. Basis
5. Steunstandaard
6. Motor

7. Ondersteuningspunten

8. Møtrik

9. Versnellingsbak
10. Schroefas
11. U-vormige neus
12. Handkrukbevestiging

INSTRUCTIE:

Stappen voor het vervangen van noodbanden

STAP 1: Het voertuig voorbereiden

1. Activeer de alarmlichten om andere bestuurders te waarschuwen.
2. Parkeer het voertuig op een vlakke ondergrond en zorg ervoor dat de helling niet meer dan 6 graden is.
3. Zet de transmissie in stand 1. Schakel de versnelling in (handgeschakelde versnellingsbak) of in de parkeerstand (automatische versnellingsbak).
4. Zet de parkeerrem aan.
5. Gebruik bandenstoppers of andere antislipmaterialen om het voertuig te stabiliseren en zo de veiligheid van alle betrokkenen te waarborgen.
6. Draai de bouten/moeren los van het wiel dat verwijderd moet worden. Draai ze nog niet helemaal los!

STAP 2: Aansluiten op 12V-voeding

• Aansluiting sigarettenaansteker:
- Sluit het ene uiteinde van de stroomkabel van de sigarettenaansteker aan op de sigarettenaansteker van het voertuig.
- Sluit het andere uiteinde aan op de afstandsbedieningsaansluiting van het apparaat.
- Let op: Zorg ervoor dat de nominale stroomsterkte van de zekering van de sigarettenaansteker lager is dan 12A, zoals weergegeven in Afb. 1.

• Directe aansluiting op voertuigaccu (aanbevolen):
• Als de stroomsterkte van de sigarettenaanstekerzekering groter is dan 12A, sluit u de 12V-sigarettenaansteker aan op de accu van het voertuig:
• Sluit de rode draad aan op de positieve "+" pool.
• Sluit de zwarte draad aan op de negatieve "-" pool.
• Sluit het andere uiteinde aan op de aansluiting voor de afstandsbedieningshendel, zoals afgebeeld in Afb. 2.

STAP 3: Plaats de krik

• Bepaal welke steunpunten geschikt zijn voor de krik op uw voertuig (raadpleeg de handleiding van het voertuig of neem contact op met het door de fabrikant geautoriseerde servicecentrum).
• Kies het geschikte steunpunt en schroef het in het daarvoor bestemde ronde gat in het apparaat.

STAP 4: Lijn de krik uit

• Raadpleeg de handleiding van het voertuig voor instructies over het uitlijnen van de krik.
• Zorg ervoor dat de bovenkant van de krik goed is uitgelijnd met de aangewezen steunpunten van het voertuig. Deze staan meestal aangegeven op de onderkant van het voertuig.

STAP 5: Til het voertuig op

Druk op de knop "^^" (omhoog) op de afstandsbediening om het voertuig op te tillen totdat de band van de grond is.

LET OP: ga niet in de auto zitten of bewegen tijdens het tillen!

STAP 6: Laat het voertuig zakken

Nadat u de reparatie of bandenwissel hebt voltooid, drukt u op de knop "V" (omlaag) op de afstandsbediening om het voertuig voorzichtig terug naar de grond te laten zakken, zoals weergegeven in Afb. 4.

Draai de eerder vastgedraaide wielmoeren of wielbouten (kruisvormig) stevig vast wanneer het voertuig zelfstandig op alle wielen op de grond staat.

Figuur 1

Een doorgebrande sigarettenaanstekerzekering vervangen

Als de zekering van de sigarettenaansteker door overbelasting doorbrandt, volgt u deze stappen om deze te vervangen:

Stap 1: Verwijder het voorste metalen deel

- Draai het metalen voorste deel van de sigarettenaansteker tegen de klok in los.

Stap 2: Vervang de zekering

• Verwijder voorzichtig de doorgebrande zekering.
• Vervang deze door een nieuwe zekering met dezelfde specificaties als de originele.

Stap 3: Opnieuw monteren

- Schroef het metalen voorste deel van de sigarettenaansteker er met de klok mee weer op, zodat het vastzit.

PROBLEEM	MOGELIJKE REDEN	MOGELIJKE OPLOSSING
Elektrische autokrik kan niet tillen.	Controleer of de zekering in de sigarettenaanstekerplug niet is doorgebrand.	Vervang deze indien nodig door een nieuwe zekering die aan de originele specificaties voldoet.
	Zorg ervoor dat de sigarettenaansteker stroom levert.	Sluit de interface opnieuw aan.
	Controleer op overbelasting.	Verminder de belasting.
	Controleer de accuspanning. Laad	de batterij op of vervang deze.
	Controleer de aansluiting van de batterijclip.	Sluit de voeding weer aan op de juiste voeding.
