MODE D'EMPLOI ECJ-12-01 MSW
Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.
Caractéristiques techniques
| Description des paramètres | Valeur du paramètre |
| Nom de produit | Cric électrique pour voiture |
| Modèle | MSW-ECJ-12-01 |
| Tension nominale [V] / Fréquence [Hz] | 12 / 50 |
| Puissance nominale – cric / pompe[W] | 150 / 120 |
| Courant nominal [A] | 13 |
| Dimensions [Largeur x profondeur x hauteur ; mm] | 150 x 285 x 152 (plié) |
| Poids [kg] | ~4.9 |
| Capacité de levage maximale [T] | 5 |
| Hauteur de levage [mm] | 155-450 |
| Débit d'air de la pompe [L/min] | 35 |
| Pression maximale de la pompe à air [Bar/PSI] | 10.3 / 150 |
1. Description générale
Le manuel d'utilisation est conçu pour vous aider à utiliser l'appareil en toute sécurité et sans problème. Le produit est conçu et fabriqué conformément à des directives
techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes.
N'UTILISEZ PAS L'APPAREIL À MOINS D'AVOIR ATTENTIVEMENT LU ET COMPRIS CE MANUEL D'UTILISATION.
Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement des tâches de maintenance. Les données techniques et les spécifications contenues dans ce manuel d'utilisation sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'amélioration de la qualité. Le dispositif est conçu pour réduire au minimum les risques d'émission sonore, en tenant compte des progrès technologiques et des opportunités de réduction du bruit.
Légende
| CE | Le produit répond aux normes de sécurité en vigueur. |
 | Lisez les instructions avant utilisation. |
 | Le produit doit être recyclé. |
 | AVERTISSEMENT! ou ATTENTION ! ou SOUVENEZ-VOUS ! Applicable à la situation donnée.(panneau d'avertissement général) |
 | Porter des gants de protection. |
 | ATTENTION! Avertissement de bruit fort ! |
 | ATTENTION! Risque d'écrasement des mains ! |
ATTENTION! Poids suspendu!
N'OUBLIEZ PAS ! Les dessins de ce manuel sont uniquement à des fins d'illustration et dans certains détails peuvent différer du produit réel.
2. Sécurité d'utilisation
ATTENTION! Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire la mort.
Les termes « appareil » ou « produit » sont utilisés dans les avertissements et les instructions pour désigner : Cric électrique pour voiture
2.1. Sécurité électrique
a) La fiche doit s'adapter à la prise. Ne pas modifier la fiche de quelque manière que ce soit. L'utilisation de fiches d'origine et de prises adaptées réduit le risque de choc électrique.
b) Utilisez le câble uniquement pour l'usage prévu. Ne l'utilisez jamais pour transporter l'appareil ou pour débrancher la fiche d'une prise. Gardez le câble éloigné des sources de chaleur, de l'huile, des arêtes vives ou des pièces mobiles. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.
c) N'utilisez pas l'appareil si le cordon d'alimentation est endommagé ou présente des signes évidents d'usure. Un cordon d'alimentation endommagé doit être remplacé par un électricien qualifié ou le centre de service du fabricant.
d) ATTENTION! DANGER POUR LA VIE ! Pendant le nettoyage, ne plongez jamais l'appareil dans l'eau ou d'autres liquides.
e) Avant la première utilisation, veuillez vérifier si le type de tension principale et le courant sont conformes aux données indiquées sur la plaque signalétique.
f) N'utilisez pas l'appareil si la batterie est faible ou si le système électrique du véhicule ne fonctionne pas correctement !
2.2. Sécurité au travail
a) Assurez-vous que le lieu de travail est propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé peut entraîner des accidents. Essayez d'anticiper, d'observer ce qui se passe et de faire preuve de bon sens lorsque vous travaillez avec l'appareil.
b) N'utilisez pas l'appareil dans un environnement potentiellement explosif, par exemple en présence de liquides, de gaz ou de poussières inflammables. L'appareil génère des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Si vous constatez des dommages ou un fonctionnement irrégulier, éteignez immédiatement l'appareil et signalez-le sans délai à un superviseur.
d) En cas de doute sur le bon fonctionnement de l'appareil, contactez le service d'assistance du fabricant.
e) Seul le point de service du fabricant est autorisé à réparer l'appareil. Ne tentez aucune réparation par vous-même !
f) En cas d'incendie, utilisez un extincteur à poudre ou à dioxyde de carbone (CO2) (destiné à être utilisé sur des appareils électriques sous tension) pour l'éteindre.
g) Il est interdit aux enfants ou aux personnes non autorisées d'accéder à un poste de travail. Une distraction peut entraîner une perte de contrôle de l'appareil.
h) Ne coupez pas l'alimentation en air comprimé en écrasant ou en pliant les flexibles de pression.
i) Lors du démarrage de l'appareil, augmentez progressivement l'alimentation en air de l'appareil afin de garantir son bon fonctionnement. Si vous constatez un fonctionnement anormal de l'appareil, débranchez-le immédiatement de l'air comprimé et contactez le point de service du fabricant.
j) Inspectez régulièrement l'état des étiquettes de sécurité. Si les étiquettes sont illisibles, elles doivent être remplacées.
k) Veuillez conserver ce manuel à disposition pour référence future. Si cet appareil est transmis à un tiers, le manuel doit être transmis avec lui.
I) Conservez les éléments d'emballage et les petites pièces d'assemblage dans un endroit inaccessible aux enfants.
m) Stocker le produit hors de la portée des enfants et des animaux.
n) Si cet appareil est utilisé avec un autre équipement, les instructions d'utilisation restantes doivent également être suivies.
Important ! Lorsque vous utilisez l'appareil, protégez les enfants et les autres personnes présentes.
2.3. Sécurité personnelle
a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade ou sous l'influence de l'alcool, de stupéfiants ou de médicaments qui peuvent altérer considérablement la capacité d'utiliser l'appareil.
b) L'appareil ne peut être manipulé que par des personnes en bonne forme physique, capables de le manipuler, correctement formées, familiarisées avec ce manuel et formées dans le domaine de la santé et de la sécurité au travail.
c) Lorsque vous travaillez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entraîner des blessures graves.
d) Utilisez l'équipement de protection individuelle requis pour travailler avec l'appareil, spécifié dans la section 1 « Légende ». L'utilisation d'un équipement de protection individuelle correct et approuvé réduit le risque de blessure.
e) L'air comprimé peut provoquer des blessures graves.
f) L'appareil est utilisé, entre autres, pour monter et descendre des véhicules - ne laissez pas le véhicule soulevé sur l'appareil pendant de longues périodes et ne travaillez pas sous le véhicule soulevé par l'appareil !
g) Assurez-vous qu'aucun liquide de fonctionnement ne s'échappe du véhicule lorsqu'il est soulevé et change donc sa position stable.
h) Ne déplacez pas le cric avec le véhicule soulevé dessus !
i) L'appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
2.4. Utilisation sûre de l'appareil
a) N'utilisez pas l'appareil si l'interrupteur "ON/OFF" ne fonctionne pas correctement (n'allume pas et n'éteint pas l'appareil). Les appareils qui ne peuvent pas être allumés et éteints à l'aide de l'interrupteur marche/arrêt sont dangereux, ne doivent pas être utilisés et doivent être réparés.
b) Assurez-vous que la fiche est débranchée de la prise avant de tenter des réglages, des remplacements d'accessoires ou avant de mettre l'appareil de côté. De telles précautions réduiront le risque d'activation accidentelle de l'appareil.
c) Lorsqu'il n'est pas utilisé, conserver dans un endroit sûr, hors de portée des enfants et des personnes non familiarisées avec l'appareil et n'ayant pas lu le manuel d'utilisation. L'appareil peut présenter un danger entre les mains d'utilisateurs inexpérimentés.
d) Conservez l'appareil en parfait état technique. Avant chaque utilisation, vérifiez l'état général, en particulier les composants mobiles pour déceler des pièces ou des éléments fissurés, ainsi que toute autre condition pouvant avoir un impact sur le fonctionnement sûr de l'appareil. Si des dommages sont découverts, remettez l'appareil pour réparation avant utilisation.
e) Gardez l'appareil hors de portée des enfants.
f) La réparation ou l'entretien de l'appareil doit être effectué par des personnes qualifiées, en utilisant uniquement des pièces de rechange d'origine. Cela garantira une utilisation sûre.
g) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine et ne desserrez aucune vis.
h) Évitez les situations dans lesquelles l'appareil cesse de fonctionner pendant l'utilisation en raison d'une charge excessive. Cela pourrait entraîner une surchauffe des éléments d'entraînement et endommager l'appareil.
i) Ne touchez pas les pièces articulées ou les accessoires à moins que l'appareil n'ait été débranché de la source d'alimentation.
j) Ne déplacez pas, n'ajustez pas et ne faites pas pivoter l'appareil pendant le travail.
k) Ne laissez pas cet appareil sans surveillance pendant son utilisation.
I) Ne travaillez pas sur deux pièces en même temps.
m) Aux endroits où il existe un risque élevé de dommages mécaniques, utilisez un tuyau renforcé pour les raccordements d'air comprimé.
n) Avant chaque utilisation, assurez-vous que la buse est correctement installée dans l'appareil et que le tuyau est correctement fixé et en bon état.
o) Ne transportez pas et ne suspendez pas l'appareil par la conduite de pression.
p) Ne dépassez pas la pression d'alimentation recommandée car cela pourrait endommager l'appareil.
q) L'appareil n'est pas un jouet. Le nettoyage et l'entretien ne peuvent être effectués par des enfants sans la surveillance d'un adulte.
r) Ne laissez pas l'appareil fonctionner à sec (sans liquide hydraulique).
s) Il est interdit d'interférer avec la structure de l'appareil afin de modifier ses paramètres ou sa construction.
t) Gardez l'appareil à l'écart des sources de feu et de chaleur.
u) Assurez-vous que la roue est installée de manière stable.
v) La pression maximale autorisée sur les roues ne doit pas être dépassée !
w) Ne couvrez pas les ouvertures de ventilation !
x) Utilisez l'appareil uniquement sur une surface dure, plane et sans saleté.
y) Avant de soulever le véhicule, le véhicule doit être immobilisé - serrez le frein auxiliaire (de stationnement), laissez la transmission manuelle en 1ère vitesse ou en marche arrière (en transmission automatique en stationnement "P") et placez des cales spéciales sous les roues qui resteront en contact avec le sol après le levage. Cela empêchera le véhicule de bouger de manière incontrôlable et éventuellement de tomber du pont élévateur.
z) Lors de la sélection d'emplacements pratiques sur le véhicule pour appliquer le cric, suivez les recommandations du constructeur du véhicule. Cela garantira un travail en toute sécurité et évitera d'éventuels dommages au train de roulement.
aa) Entre autres choses, l'ascenseur est destiné à soulever partiellement un véhicule - jamais à soulever le véhicule en entier.
bb) Gardez les poignées sèches, propres et exemptes d'huile ou de graisse.
cc) N'utilisez pas l'appareil à l'extérieur pour le soulever par vent fort.
ATTENTION! Malgré la conception sûre de l'appareil et ses caractéristiques de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l'appareil.
3. Utiliser les lignes directrices
Le produit est un appareil multifonctionnel avec la fonction principale d'un cric de voiture et d'une pompe à air. Il est alimenté par une batterie de véhicule 12V.
L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

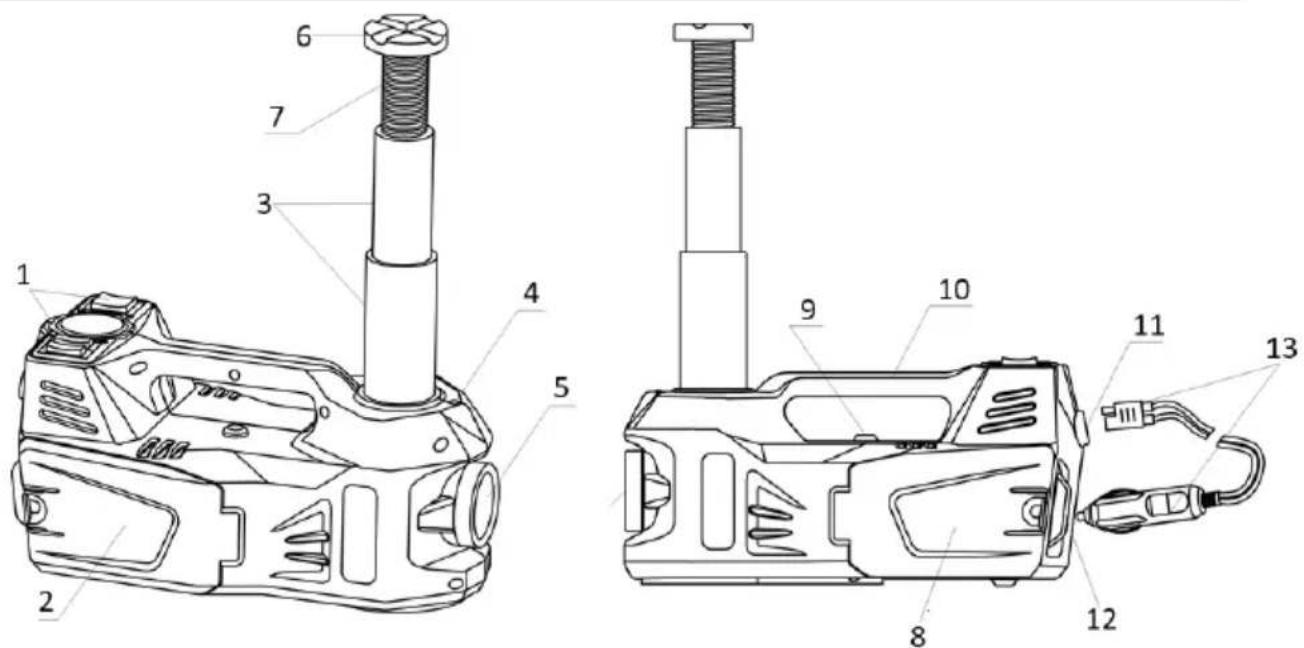

3.1. Description de l'appareil
- Panneau de commande
- Compartiment de rangement droit (pour tuyau d'air)
- Tige de levage rétractable
- Lumière LED pour l'éclairage du châssis
- Lampe de poche
- Coussin de levage de protection
- Vis de réglage du coussin de levage
- Compartiment de rangement gauche (pour accessoires)
- Soupape de sécurité (décharge d'urgence de la tige de pression)
- Poignée de transport
- Prise du câble d'alimentation
- Feux de détresse
- Câble d'alimentation avec prise allume-cigare typique (DC 12V)
3.2. Préparation à l'utilisation
EMPLACEMENT DE L'APPAREIL
La température de l'environnement ne doit pas dépasser la plage -15 - +50°C et l'humidité relative doit être inférieure à 85 %, protégez-la de l'eau. L'appareil doit toujours être utilisé lorsqu'il est placé sur une surface plane, stable, propre et sèche (pouvant supporter le poids de l'appareil avec le véhicule) et hors de portée des enfants et des personnes ayant des fonctions mentales et sensorielles limitées. Positionnez l'appareil de manière à ce que vous ayez toujours accès à la prise d'alimentation et au panneau de commande.

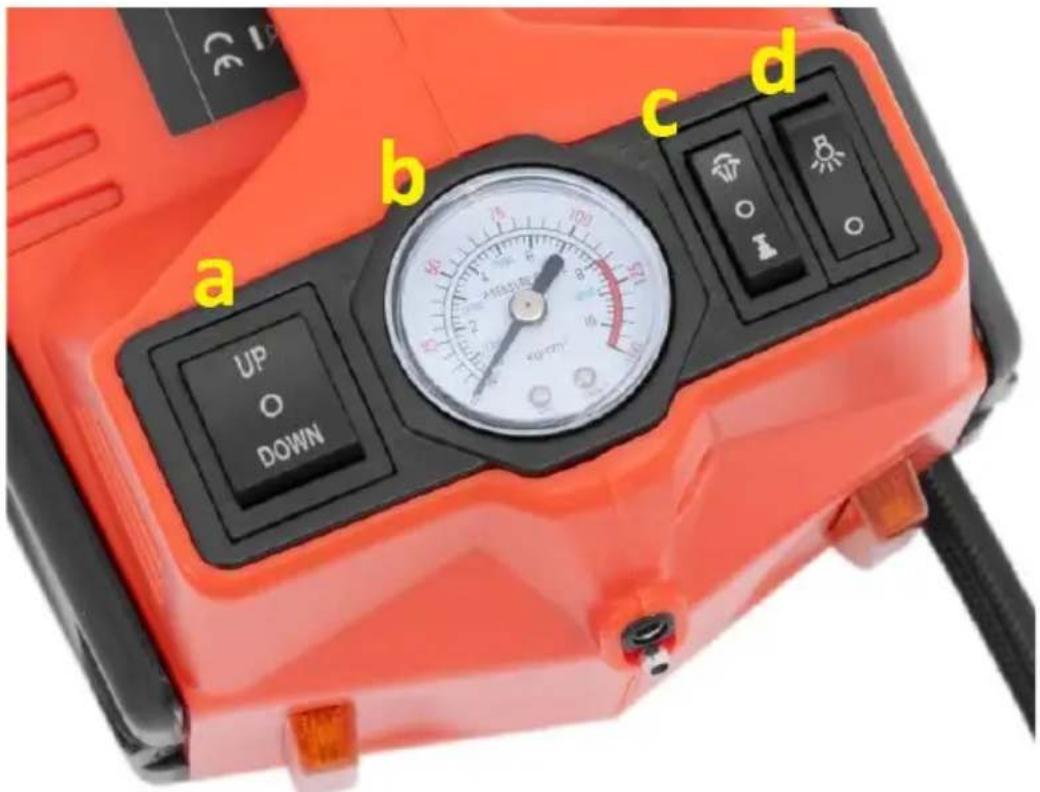

3.3. Utilisation de l'appareil
b) Manomètre
c) Commutateur de mode (gonflage automatique-STOP-levage)
d) Interrupteur marche/arrêt de la lampe de poche
3.3.1 Connexion de l'alimentation électrique
REMARQUE : assurez-vous que la batterie du véhicule est suffisamment chargée pour alimenter l'appareil ou, si vous n'êtes pas sûr de démarrer le moteur, il chargera la batterie et alimentera l'appareil.
- Connectez le câble d'alimentation à la prise du câble d'alimentation sur le corps de l'appareil.
- Connectez l'autre côté du câble d'alimentation à la prise allume-cigare typique DC 12 du véhicule ou – alternativement – directement aux bornes de la batterie du véhicule. Utilisez pour cela l'adaptateur du câble d'alimentation avec des pinces de batterie à l'extrémité (rouge pour +, noir pour -).
- Allumez brièvement la lampe de poche pour vérifier si l'appareil est alimenté.
3.3.1 Fonction Jack
- Arrêtez le véhicule sur une surface plane et stable et serrez le frein de stationnement.
- Sur les véhicules équipés d'une transmission manuelle : engagez la première ou la marche arrière. En transmission automatique : placez le levier sélecteur de vitesses en position « P » (Stationnement).
- Placer l'appareil sous le véhicule, sous l'endroit renforcé destiné au levage du véhicule (voir le manuel du propriétaire du véhicule ou s'adresser au centre d'assistance agréé du véhicule).
- Faites pivoter le coussin de levage pour le rapprocher le plus possible du point de levage du véhicule.
- Choisissez la fonction de levage ( ) sur le commutateur de mode du panneau de commande de l'appareil.
- Mettez l'interrupteur de la tige de levage en position « UP » et la tige de levage se déploie.
- Pour arrêter le levage, placez l'interrupteur de la tige de levage sur la position « STOP » – cela arrêtera la tige et engagera son verrouillage de position.
- Pour abaisser le véhicule, placez l'interrupteur de la tige de levage sur la position « DOWN » et la tige s'abaissera automatiquement. Si vous souhaitez arrêter la descente, remettez le même interrupteur en position « STOP ».
- Après avoir abaissé le véhicule et n'avoir plus utilisé l'appareil, débranchez-le de la batterie du véhicule ou de la prise CC.

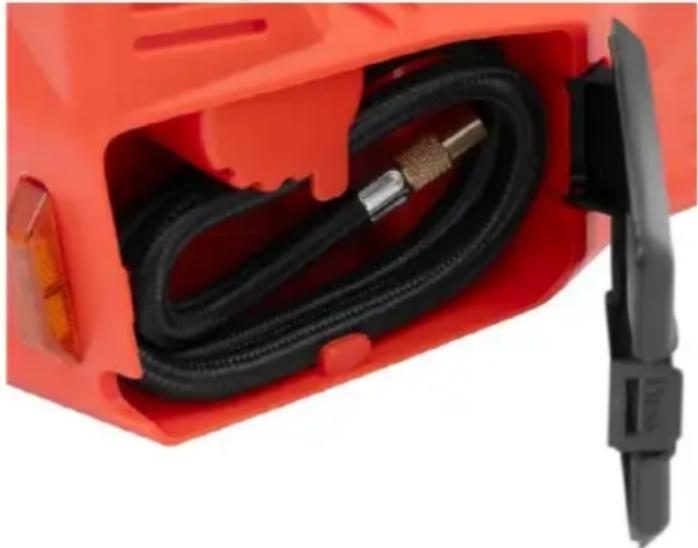

3.3.2 Fonction de gonflage
ATTENTION : ne pompez pas plus de 10 minutes en un seul cycle. Ne gonflez pas les articles au-dessus de leur pression nominale maximale !
- Préparez le tuyau de pompage avec embout en fonction de l'élément que vous souhaitez gonfler.
- Connectez le tuyau d'air, l'embout à la valve d'air de l'article.
- Choisissez la fonction de gonflage ( ) sur le commutateur de mode sur le panneau de commande de l'appareil et l'appareil commencera automatiquement à gonfler – contrôlez la pression sur la jauge.
- Pour terminer le gonflage, placez le commutateur de mode sur la position « STOP ».
- Après avoir fini de gonfler et ne plus utiliser l'appareil, débranchez-le de la batterie du véhicule ou de la prise CC.
- Remettez également l'accessoire dans le compartiment de rangement.
3.4. Nettoyage et entretien
a) Débranchez la fiche secteur et laissez l'appareil refroidir complètement avant chaque nettoyage, réglage ou remplacement d'accessoires, ou si l'appareil n'est pas utilisé.
b) Utilisez uniquement des nettoyants non corrosifs pour nettoyer la surface.
c) Après avoir nettoyé l'appareil, toutes les pièces doivent être complètement séchées avant de le réutiliser.
d) Rangez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et de l'exposition directe au soleil.
e) Ne vaporisez pas l'appareil avec un jet d'eau et ne le plongez pas dans l'eau.
f) Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les ouvertures d'aération du boîtier de l'appareil.
g) Nettoyez les bouches d'aération avec une brosse et de l'air comprimé.
h) L'appareil doit être régulièrement inspecté pour vérifier son efficacité technique et détecter tout dommage.
i) Nettoyez uniquement avec un chiffon doux.
j) N'utilisez pas d'objets pointus et/ou métalliques pour le nettoyage (par exemple une brosse métallique ou une spatule métallique) car ils pourraient endommager le matériau de surface de l'appareil.
ÉLIMINATION DES APPAREILS USAGÉS
Ne jetez pas cet appareil dans les systèmes de déchets municipaux. Remettez-le à un point de recyclage et de collecte des appareils électriques et électriques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous apportez une contribution significative à la protection de notre environnement.
Contactez les autorités locales pour obtenir des informations sur votre installation de recyclage locale.
