PLO-720 - Πλοτέρ κοπής MSW - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κοπτικό πλότερ
Μοντέλο	MSW PLO-720
Μάρκα	MSW
Διαστάσεις (Μ x Β x Υ)	880 x 450 x 1000 mm
Βάρος	~15.4 kg
Ονομαστική τάση	230 V~ / 50 Hz
Ονομαστική ισχύς	95 W
Ονομαστικό ρεύμα	2 A
Κατηγορία προστασίας	I
Ταχύτητα κοπής	0.8 m/s
Πλάτος κοπής	630 mm
Πλάτος τροφοδότη	720 mm
Πίεση κοπής	20 έως 500 g
Μέγ. πάχος κοπής	≤ 1 mm
Επαναληψιμότητα	0.1 mm
Διεπαφές σύνδεσης	USB, COM
Λογισμικό που περιλαμβάνεται	SignMaster CUT
Κύριες λειτουργίες	Κοπή βινυλίου, δοκιμαστική κοπή, λειτουργία εκτός σύνδεσης, ρύθμιση ταχύτητας και πίεσης
Συντήρηση	Αντικατάσταση λεπίδας κάθε 6 μήνες· καθαρισμός των κυλίνδρων και του οδηγού
Ασφάλεια	Αποσυνδέστε πριν από τη συντήρηση· μην αγγίζετε το καλώδιο με βρεγμένα χέρια· αποφύγετε τις καταιγίδες
Ανταλλακτικά και επισκευασιμότητα	Ανταλλακτικές λεπίδες, βάση λεπίδας, κύλινδροι πίεσης, ασφάλεια
Παρεχόμενα αξεσουάρ	Βάση, καλώδιο USB, σειριακό καλώδιο, λεπίδα, λογισμικό σε USB

Συχνές ερωτήσεις - PLO-720 MSW

Πώς να εγκαταστήσετε τη λεπίδα στο κοπτικό πλότερ MSW PLO-720;

Ξεβιδώστε το καπάκι του φορείου συγκράτησης λεπίδας, ρυθμίστε τον ορειχάλκινο δακτύλιο στη χαμηλή θέση, αφαιρέστε το προστατευτικό κάλυμμα της λεπίδας, τοποθετήστε τη λεπίδα στο φορείο, βιδώστε ξανά το καπάκι. Ρυθμίστε την προεξοχή της λεπίδας σε περίπου 0,4 mm γυρίζοντας το καπάκι και στη συνέχεια σφίξτε τον ορειχάλκινο δακτύλιο πάνω στο καπάκι.

Πώς να ρυθμίσετε το βάθος κοπής;

Χαλαρώστε το παξιμάδι ρύθμισης της λεπίδας και γυρίστε τη ράβδο πίεσης για να εκθέσετε το επιθυμητό μήκος αιχμής. Η αιχμή πρέπει να εξέχει αρκετά ώστε να διαπερνά το υλικό χωρίς να καταστρέφει το υπόστρωμα. Σφίξτε το παξιμάδι μετά τη ρύθμιση.

Ποια είναι η συνιστώμενη ταχύτητα κοπής για το MSW PLO-720;

Η προεπιλεγμένη ταχύτητα είναι 300 mm/s, κατάλληλη για τις περισσότερες κοπές. Για μικρές λεπτομέρειες, μειώστε την ταχύτητα· για μεγάλα σχήματα, μπορείτε να αυξήσετε έως 600 mm/s ή περισσότερο ανάλογα με το υλικό.

Πώς να συνδέσετε το πλότερ σε υπολογιστή;

Το πλότερ μπορεί να συνδεθεί μέσω USB ή σειριακής θύρας (COM). Για USB, εγκαταστήστε το παρεχόμενο λογισμικό SignMaster (το πρόγραμμα οδήγησης περιλαμβάνεται). Συνδέστε το καλώδιο USB, ανοίξτε το λογισμικό, μεταβείτε στις Ιδιότητες > Σύνδεση, επιλέξτε το μοντέλο και την απευθείας θύρα USB. Για σειριακή, συνδέστε απευθείας, η προεπιλεγμένη θύρα COM είναι COM1.

Τι να κάνετε αν το χαρτί αποκλίνει κατά την κοπή;

Η απόκλιση μπορεί να οφείλεται σε ανομοιόμορφη πίεση των κυλίνδρων πίεσης. Γυρίστε τα δύο κίτρινα ορειχάλκινα παξιμάδια κάθε πρέσας χαρτιού στο ίδιο ύψος για να εξισορροπήσετε την πίεση.

Πώς να αντικαταστήσετε μια φθαρμένη λεπίδα;

Χαλαρώστε το κουμπί κλειδώματος του φορείου, αφαιρέστε την παλιά βάση λεπίδας. Ξεβιδώστε το καπάκι της βάσης λεπίδας, αφαιρέστε τη φθαρμένη λεπίδα. Τοποθετήστε μια νέα λεπίδα ρυθμίζοντας την προεξοχή στα 0,4 mm. Συναρμολογήστε ξανά. Οι λεπίδες πρέπει να αντικαθίστανται κάθε 6 μήνες ή συχνότερα για παχιά υλικά.

Το πλότερ δεν συνδέεται στο λογισμικό, τι να κάνω;

Ελέγξτε τις ρυθμίσεις της θύρας στο λογισμικό (ταχύτητα baud, bits δεδομένων κ.λπ.). Βεβαιωθείτε ότι έχει επιλεγεί η σωστή θύρα COM. Για USB, ελέγξτε ότι είναι εγκατεστημένο το πρόγραμμα οδήγησης και ότι το καλώδιο είναι σωστά συνδεδεμένο. Αποφύγετε προσαρμογείς ή επεκτάσεις USB.

Μπορείτε να χρησιμοποιήσετε το πλότερ χωρίς υπολογιστή;

Το πλότερ μπορεί να λειτουργήσει σε λειτουργία εκτός σύνδεσης (παύση) για επανατοποθέτηση του υλικού και της λεπίδας, αλλά η ίδια η κοπή απαιτεί υπολογιστή με το λογισμικό SignMaster για αποστολή των σχεδίων.

Πώς να συντηρήσετε το κοπτικό πλότερ;

Καθαρίζετε τακτικά τους κυλίνδρους τροφοδοσίας και τον οδηγό με ένα μαλακό πανί. Αντικαταστήστε τη λεπίδα κάθε 6 μήνες. Ελέγξτε τους κυλίνδρους πίεσης και λιπάνετε τους οδηγούς αν χρειαστεί. Πριν από οποιαδήποτε συντήρηση, αποσυνδέστε τη συσκευή.

Ποια υλικά μπορούν να κοπούν με το MSW PLO-720;

Το πλότερ έχει σχεδιαστεί για κοπή βινυλίου, flocage, γκλίτερ, ανακλαστικών υλικών και άλλων υποστρωμάτων σε ρολό ή φύλλο, με πάχος ≤ 1 mm. Προσαρμόστε την πίεση και την ταχύτητα ανάλογα με το υλικό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PLO-720 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

TEXNIKA ΣΤΟΙΧΕΙΑ

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Κοπτικό πλότερ
Μοντέλο	MSW-PLO-375	MSW-PLO-1350	MSW-PLO-720
Ονομαστική τάση [V~] / συχνότητα [Hz]	230 / 50
Ονομαστική ισχύς [W]	90	95	95
Τρέχον [A]	2
Κατηγορία προστασίας	εγώ
Διαστάσεις [πλάτος x βάθος x ύψος; mm]	530 x 235 x 210	1510 x 455 x 1000	880 x 450 x 1000
Βάρος [kg]	~6.45	~19	~15.4
Ταχύτητα κοπής [m/s]	0,8
Πλάτος κοπής [mm]	285	1260	630
Πλάτος τροφοδότη [mm]	375	1350	720
Πίεση κοπής [g]	20-500
Πάχος κοπής [mm]	≤1
Επαναληψιμότητα [mm]	0,1
Διεπαφή σύνδεσης	USB, COM

ΠΡΟΦΥΛΑΞΕΙΣ

a) Το προστατευτικό υλικό πρέπει να αφαιρεθεί πριν από την ενεργοποίηση του σχεδιογράφου κοπής.
b) Ελέγξε την ετικέτα στην πίσω πλευρά του σχεδιογράφου για να επιβεβαιώσετε ότι η ονομαστική τάση που απαιτείται από τον πλότερ ταιριάζει με την τάση της βάσης ισχύος.
c) Πρώτα βεβαιωθείτε ότι ο διακόπτης λειτουργίας είναι απενεργοποιημένος και, στη συνέχεια, συνδέστε το τροφοδοτικό σε γειωμένη πρίζα.
d) Μην αγγίζετε το καλώδιο ρεύματος με βρεγμένα χέρια για να αποφύγετε ηλεκτροπληξία.
e) Χρησιμοποιήστε μόνο το καλώδιο τροφοδοσίας, το καλώδιο δεδομένων που παρέχεται με αυτό το προϊόν ή τα εγκεκριμένα από τον κατασκευαστή αντικαταστάσεις.
f) Μην ρίχνετε μεταλλικά αντικείμενα και υγρά μέσα στο μηχάνημα για να αποφύγετε δυσλειτουργία.
g) Μετά τον τερματισμό της λειτουργίας, πρέπει να περιμένετε άλλα 5 δευτερόλεπτα για να ενεργοποιήσετε ξανά τον σχεδιογράφο κοπής, διαφορετικά θα προκληθεί ζημιά στον σχεδιογράφο κοπής.
h) Σε καταιγίδες, γυρίστε το διακόπτη λειτουργίας στη θέση OFF και αποσυνδέστε το καλώδιο τροφοδοσίας.
i) Μην αλλάζετε ιδιωτικά τα εξαρτήματα του κατασκευαστή.
j) Ο κατασκευαστής διατηρεί το δικαίωμα να αλλάξει τις προδιαγραφές του προϊόντος χωρίς προηγούμενη ειδοποίηση.
k) Ο κατασκευαστής φέρει μόνο τις νομικές υποχρεώσεις του ίδιου του προϊόντος που πωλείται στους χρήστες και δεν φέρει άλλες ζημίες που προκαλούνται από τη δυσλειτουργία των προϊόντων.
1) Χωρίς την άδεια της εταιρείας μας, κανένα μέρος αυτού του εγχειριδίου δεν μπορεί να αντιγραφεί ή να μεταδοθεί σε οποιοδήποτε όνομα.
m) MHN σέρνετε το φορείο με το χέρι.
n) Εάν ακουστεί μη φυσιολογικός ήχος μετά την ενεργοποίηση του μηχανήματος, απενεργοποιήστε αμέσως το ρεύμα και επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών για σχόλια.

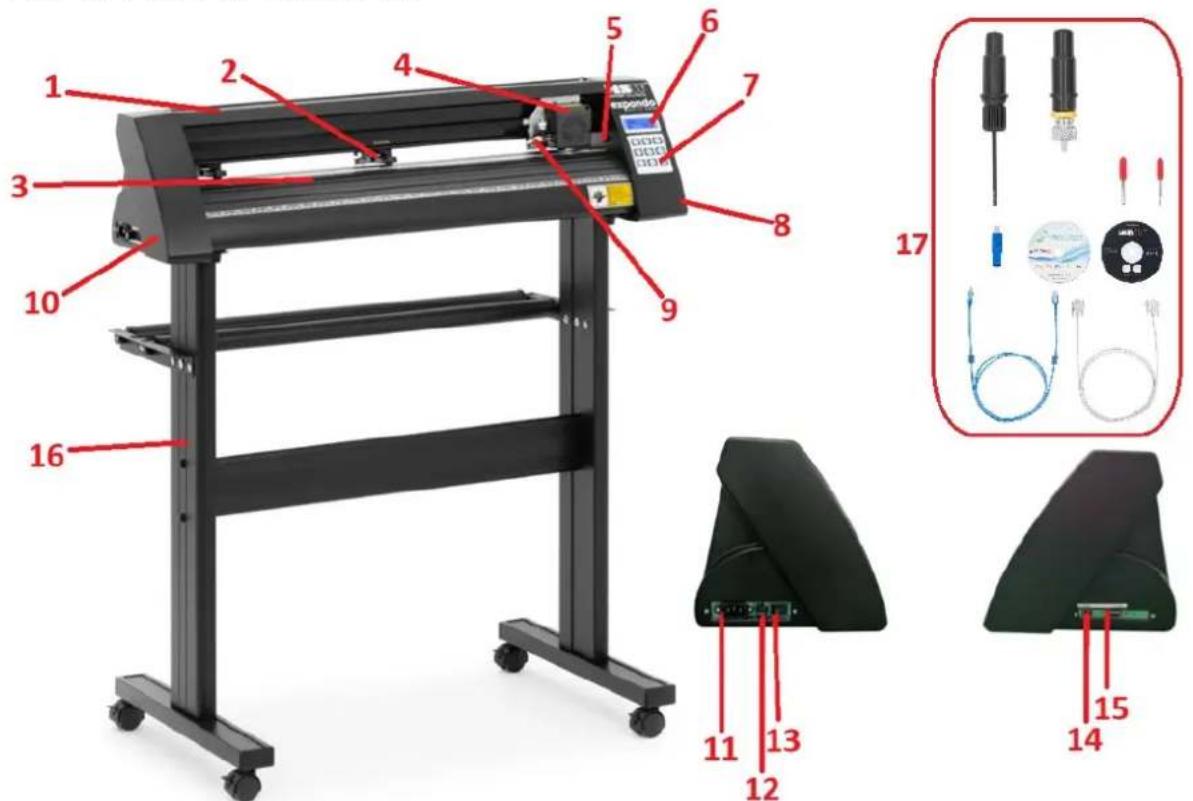

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

1. Κάλυμμα οδηγού ράγας
2. Κιτ κυλίνδρου τσιμπήματος
3. Ρολό τροφοδοσίας χαρτιού
4. Μεταφορά
5. Επαναφορά διακόπτη
6. Επίδειξη
7. Πίνακας ελέγχου
8. Κάλυμμα δεξιάς πλευράς
9. Σφιγκτήρας λεπίδας
10. Κάλυμμα αριστερής πλευράς
11. Υποδοχή σύνδεσης ρεύματος
12. Θήκη ασφαλειών
13. Διακόπτης τροφοδοσίας
14. Θύρα USB
15. Θύρα COM
16. Στάση
17. Αξεσουάρ

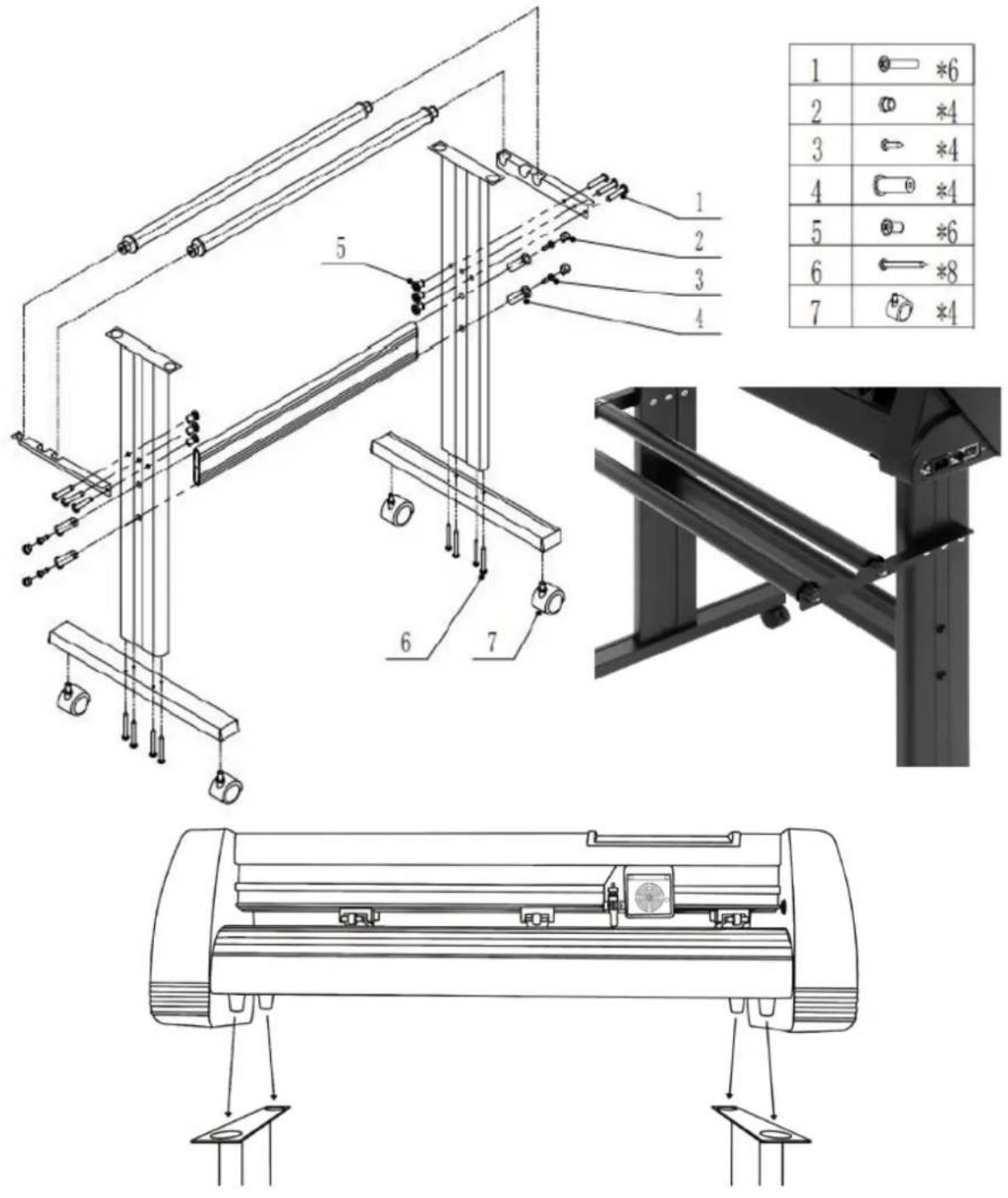

ΣΤΑΝΤΙΚΗ ΣΥΝΕΛΕΥΣΗ

1		*6
2		*4
3		*4
4		*4
5		*6
6		*8
7		*4

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΛΕΠΙΔΑΣ

1. Ξεβιδώστε το καπάκι από το φορέα της λεπίδας.
2. Ρυθμίστε τον ορειχάλκινο δακτύλιο στο φορέα της λεπίδας στην εντελώς κάτω θέση.
3. Αφαιρέστε το προστατευτικό κάλυμμα από μια νέα λεπίδα.
4. Εισαγάγετε τη λεπίδα στο επάνω μέρος του φορέα της λεπίδας.
5. Βιδώστε ξανά το καπάκι στο φορείο της λεπίδας.
6. Ρυθμίστε το καπάκι του φορέα έως ότου η λεπίδα να προεξέχει περίπου 0,4 mm.
7. Προσαρμόστε τον ορειχάλκινο δακτύλιο μέχρι να εφαρμόζει σφιχτά στο καπάκι.Αυτό θα σας βοηθήσει να κρατήσετε το καπάκι στη θέση του κατά τη λειτουργία.
ΣΗΜΕΙΩΣΗ: Οι λεπίδες πρέπει να αντικαθίστανται κάθε 6 μήνες. Ίσως χρειαστεί να αντικατασταθούν πιο συχνά εάν κόβετε πιο παχύ υλικό όπως κοπάδι, γκλίτερ ή ανακλαστικά υλικά.

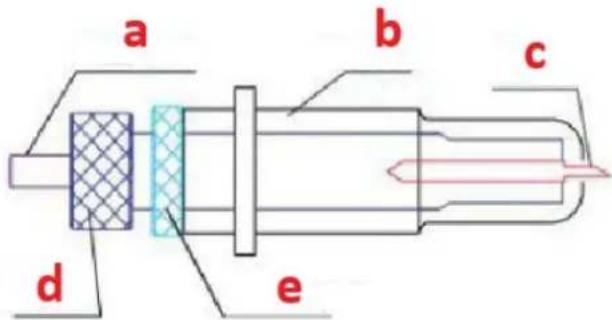

ΣΤΕΡΕΩΣΗ ΤΗΣ ΛΕΠΙΔΑΣ ΣΤΗ ΣΤΗΡΙΞΗ

a) Ράβδος πίεσης
b) Κάλυμμα λεπίδας
c) Λεπίδα
d) Γάμπα
e) Παξιμάδι ρύθμισης λεπίδας

1. Χαλαρώστε το παξιμάδι ρύθμισης της λεπίδας και περιστρέψτε το στέλεχος για να ρυθμίσετε το μήκος του εκτεθειμένου άκρου της λεπίδας. Προσδιορίστε το μήκος του άκρου ανάλογα με το πάχος του υλικού:

A) Πάχος υλικού
B) Πάχος βάσης
V) Σωστό βάθος κοπής
X) Αριστερά – η άκρη της λεπίδας είναι πολύ μεγάλη. Δεξιά – η άκρη της λεπίδας είναι πολύ μικρή

1. Πατήστε τη ράβδο πίεσης όταν θέλετε να αλλάξετε λεπίδα. Βγάλτε τη λεπίδα όταν είναι εκτεθειμένη.

2. ΣΗΜΕΙΩΣΗ: Η άκρη της λεπίδας είναι πολύ αιχμηρή – μην την αγγίζετε με το δάχτυλο λόγω πιθανού τραυματισμού και κινδύνου αμβλύνσεως της λεπίδας!

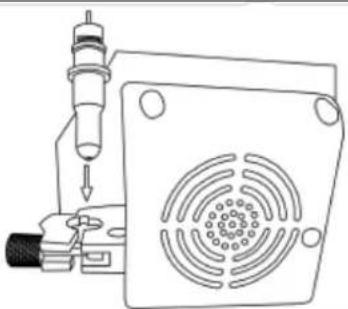

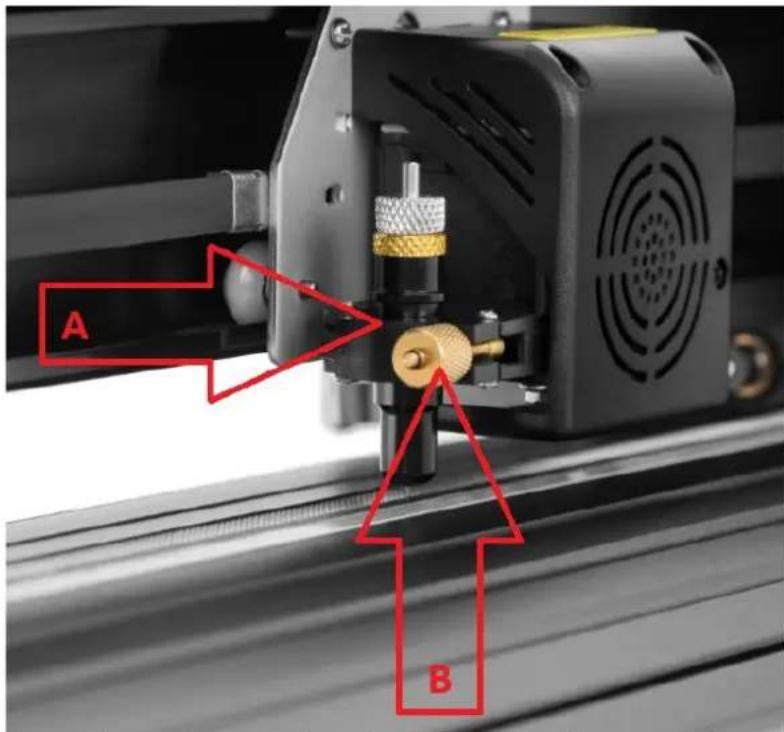

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΛΕΠΙΔΑΣ ΣΤΗΝ ΒΑΡΟΦΗ

A) Υποδοχή μεταφοράς (κρατά το συγκρότημα λεπίδας στον βραχίονα μεταφοράς)
B) Κουμπί ασφάλισης (επιτρέπει την πρόσβαση στη λεπίδα ή στο φορείο στυλό για αντικατάσταση αξεσουάρ)

1. Χαλαρώστε το κουμπί ασφάλισης στον βραχίονα μεταφοράς.

1. Τοποθετήστε το φορέα λεπίδας στην υποδοχή του βραχίονα του φορείου.

1. Σφίξτε το κουμπί ασφάλισης στον βραχίονα μεταφοράς.

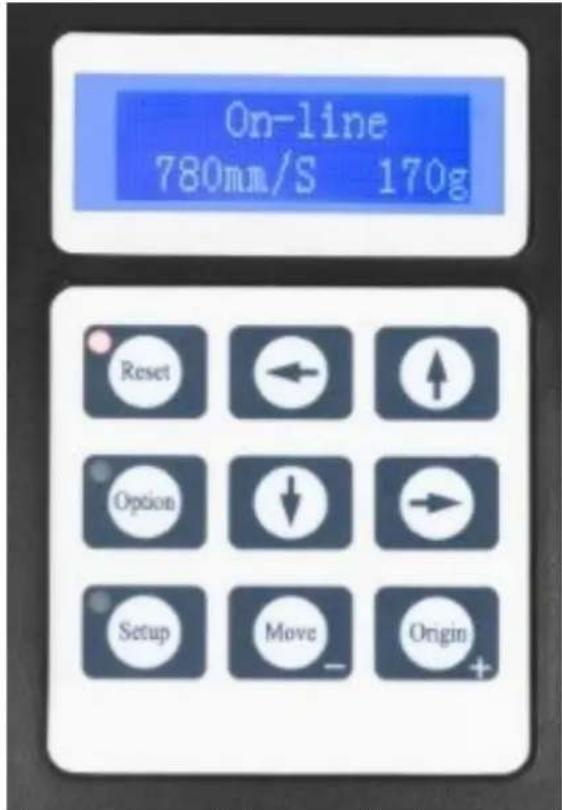

ΟΘΟΝΗ, ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

Η κύρια οθόνη επιτρέπει να ορίσετε τις κύριες ρυθμίσεις του κόφτη όπως την ταχύτητα κοπής, τη δύναμη κοπής και να κόψετε ένα δοκιμαστικό σχέδιο ή να ελέγξετε την ποσότητα δύναμης που έχει ρυθμιστεί αυτήν τη στιγμή. Επιλογές κύριας οθόνης:

“Reset”	Επαναφέρει τη λειτουργία του μηχανήματος και ρυθμίζει τον βραχίονα μεταφοράς στη δεξιά του θέση.
“Option”	Μπείτε στη λειτουργία εκτός σύνδεσης/παύσης.
“Setup”	Μπείτε στη λειτουργία ρύθμισης.
“Move”	Κόβει ένα μικρό δοκιμαστικό σχήμα για τον έλεγχο των ρυθμίσεων της τρέχουσας δύναμης και ταχύτητας. Χρησιμοποιείται για τον προοδιοριομό της σωστής ταχύτητας κοπής και των ρυθμίσεων δύναμης που απαιτούνται για διαφορετικά υλικά χωρίς να χάνεται μεγαλύτερο κομμάτι τους.
“Origin”	Χρησιμοποιείται για τη δοκιμή της λειτουργικότητας του άξονα z (πέφτοντας τη λεπίδα προς τα κάτω εάν ο φορέας λειτουργεί σωστά) ή για να ορίσετε ένα νέο
	σημείο προέλευσης όταν το μηχάνημα βρίσκεται σε λειτουργία εκτός σύνδεσης.
↓ / ↑	Ρυθμίζει την ταχύτητα κοπής. Η ταχύτητα κοπής 300 mm/s είναι μια (λογική) προεπιλεγμένη ταχύτητα που μπορεί να χρησιμοποιηθεί για τις περισσότερες κοπές. Όταν εργάζεστε με μικρότερες και πιο λεπτομερείς εικόνες, μπορεί να απαιτείται χαμηλότερη ταχύτητα. Όταν εργάζεστε με μεγαλύτερες και λιγότερο λεπτομερείς εικόνες, μπορεί να οριστεί υψηλότερη ταχύτητα για τη μείωση του χρόνου λειτουργίας.
← / →	Ρυθμίζει τη δύναμη κοπής. Μια δύναμη κοπής 100 g είναι ένα καλό γενικό σημείο εκκίνησης όταν προσπαθείτε να προσδιορίσετε τη δύναμη που απαιτείται για ένα συγκεκριμένο υλικό. Όλα τα υλικά που μπορούν να κοπούν θα σχιστούν στην ποσότητα της δύναμης που απαιτείται, επομένως θα πρέπει πάντα να γίνονται οι κατάλληλες δοκιμές για να προσδιοριστεί η σωστή ποσότητα χρησιμοποιούμενης δύναμης.Η σωστή ποσότητα δύναμης είναι όταν η λεπίδα διεισδύει πλήρως στο υλικό που πρόκειται να κοπεί ενώ δεν κόβει το υλικό υποστήριξης.

Η λειτουργία εκτός σύνδεσης χρησιμοποιείται για την επανατοποθέτηση του υλικού κοπής και της λεπίδας έτσι ώστε να μπορεί να οριστεί μια νέα αρχική θέση για το επόμενο σχέδιο. Αυτή η λειτουργία είναι επίσης προσβάσιμη ενώ το μηχάνημα βρίσκεται σε λειτουργία και θα διακόψει την τρέχουσα διαδικασία κοπής. Παρόλο που μπορούν να γίνουν αλλαγές στη θέση του υλικού και της λεπίδας εάν έχει εισαχθεί η λειτουργία εκτός σύνδεσης/παύσης κατά τη διάρκεια της κοπής, αλλά η πραγματοποίηση αλλαγών σε καμία από τις δύο ρυθμίσεις δεν συνιστάται συνήθως. Επιλογές λειτουργίας εκτός σύνδεσης:

“Reset”	Επαναφέρει τη λειτουργία του μηχανήματος και ρυθμίζει τον βραχίονα μεταφοράς στη δεξιά του θέση.
“Option”	Αγνοεί τυχόν αλλαγές που έχουν γίνει στο τοποθετεί το υλικό ή τη λεπίδα και βγαίνει από τη λειτουργία εκτός σύνδεσης/παύσης, επιστρέφοντας το μηχάνημα στην κύρια οθόνη. Συνεχίζει οποιαδήποτε κοπή που λάμβανε χώρα όταν εισήχθη η λειτουργία εκτός σύνδεσης/παύσης.
“Setup”	Χωρίς λειτουργία σε αυτή τη λειτουργία.
“Move”	Αποδέχεται τυχόν αλλαγές που έχουν γίνει στις θέσεις του υλικού ή της λεπίδας και βγαίνει από τη λειτουργία εκτός σύνδεσης/παύσης επιστρέφοντας τον κόφτη στην κύρια οθόνη. Συνεχίζει κάθε κοπή που γινόταν όταν εισήχθη η λειτουργία εκτός σύνδεσης/παύσης από τις νέες θέσεις λεπίδας/υλικού.
“Origin”	Αποδέχεται τυχόν αλλαγές που έχουν γίνει στις θέσεις του υλικού ή της λεπίδας και βγαίνει από τη λειτουργία εκτός σύνδέσης/παύσης επιστρέφοντας τον κόφτη στην κύρια οθόνη. Συνεχίζει κάθε κοπή που γινόταν ότανΗ λειτουργία εκτός σύνδεσης/παύσης εισήχθη από τις νέες θέσεις λεπίδας/υλικού.
↓ / ↑	Επανατοποθετήστε το υλικό μετακινώντας τους κυλίνδρους τροφοδοσίας. Αφού γίνουν οι κινήσεις,μπορούμε να επιβεβαιώσουμε τις αλλαγές πατώντας τα κουμπιά «Μετακίνηση» ή «Προέλευση» ή να τις ακυρώσουμε πατώντας το κουμπί «Επιλογή».
← / →	Επανατοποθετήστε τη λεπίδα μετακινώντας τον βραχίονα του φορείου. Αφού γίνουν οι κινήσεις, μπορούμε να επιβεβαιώσουμε τις αλλαγές πατώντας τα κουμπιά “Origin” ή να ακυρώσουμε πατώντας το κουμπί “Option”.

ΛΕΙΤΟΥΡΓΙΑ

1. Τοποθετήστε το ρολό πάνω από τους κυλίνδρους βάσης. Για θερμική πίεση βινυλίου, γυρίστε το ρολό:

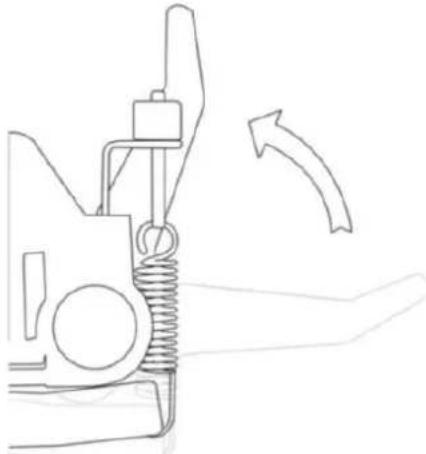

1. Απελευθερώστε τους μοχλούς απελευθέρωσης των κυλίνδρων τσιμπήματος:

1. Τοποθετήστε το βινύλιο κάτω από τους κυλίνδρους τσιμπήματος (αν δουλεύετε από ένα μόνο φύλλο αντί για ρολό, το βινύλιο μπορεί επίσης να τροφοδοτηθεί από μπροστά):

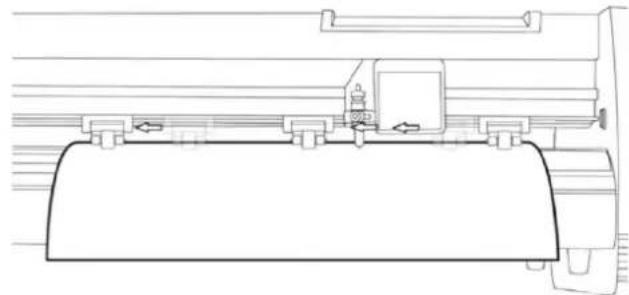

1. Ρυθμίστε τους κυλίνδρους τσιμπήματος έτσι ώστε να υπάρχει ένας κύλινδρος σε κάθε πλευρά του βινυλίου (και, σε μοντέλα με 3 ή περισσότερους κυλίνδρους, ένας κύλινδρος κοντά στο κέντρο). Αποφύγετε να χαμηλώσετε έναν κύλινδρο τσιμπήματος στο κενό μεταξύ των δύο κυλίνδρων τροφοδοσίας:

1. Αφήστε ένα κενό μεταξύ 1,27 – 3,8 mm (1/2"-1 1/2") από την άκρη του κυλίνδρου και την άκρη του βινυλίου και στις δύο πλευρές:

1. Συνδέστε τους κυλίνδρους τσιμπήματος πιέζοντας προς τα κάτω τους μοχλούς απελευθέρωσης του κυλίνδρου τσιμπήματος.

2. Ενεργοποιήστε το μηχάνημα (αν δεν είναι ακόμα ενεργοποιημένο).

Αλλαγή θέσης κοπής

1. Πατήστε το κουμπί "Επιλογή" για να εισέλθετε στη λειτουργία εκτός σύνδεσης.

2. Προσαρμόστε το βινύλιο στο σημείο που θέλετε να κάνετε την κοπή σας για να ξεκινήσετε χρησιμοποιώντας τα κουμπιά πάνω και κάτω βέλους στον πίνακα ελέγχου:

1. Τώρα, προσαρμόστε τη λεπίδα στο σημείο που θέλετε να ξεκινήσει η κοπή σας χρησιμοποιώντας τα κουμπιά αριστερού και δεξιού βέλους:

1. Τώρα πατήστε το κουμπί "Origin" για να πείτε στον κόφτη ότι αυτή είναι η τοποθεσία όπου θέλετε να ξεκινήσει η κοπή.

2. ΣΗΜΕΙΩΣΗ: Όταν επιλέγετε μια θέση έναρξης για το σχέδιό σας, να θυμάστε ότι η διαδικασία θα ξεκινήσει στην κάτω δεξιά περιοχή του σχεδίου. Αφήστε αρκετό χώρο στα αριστερά και πίσω από την αρχική θέση για να ολοκληρώσετε την κοπή.

Εάν θέλετε να κάνετε άλλες ρυθμίσεις στην πίεση, την ταχύτητα ή άλλες ρυθμίσεις, μπορείτε να το κάνετε τώρα. Εάν ρυθμίζετε την πρώτη σας κοπή με το μηχάνημα, τότε οι προεπιλεγμένες τιμές θα πρέπει να είναι ένα καλό σημείο εκκίνησης.

Εάν κάνετε οποιεσδήποτε ρυθμίσεις στον κόφτη σας, βεβαιωθείτε ότι έχετε επιστρέψει στην κύρια οθόνη πριν επιχειρήσετε να κόψετε.

Λειτουργία λογισμικού

1. Συνδέστε το καλώδιο τροφοδοσίας στον κόφτη και στη συνέχεια συνδέστε τη μονάδα και ενεργοποιήστε την τροφοδοσία.

2. Εάν χρησιμοποιείτε σειριακό καλώδιο για να συνδέσετε το μηχάνημα σε υπολογιστή, τότε δεν απαιτείται περαιτέρω ρύθμιση. Απλώς συνδέστε το ένα άκρο του καλωδίου στο μηχάνημα και το άλλο άκρο σε έναν υπολογιστή και η εγκατάσταση έχει ολοκληρωθεί. Εάν έχετε περισσότερες από μία σειριακές συνδέσεις στον υπολογιστή σας ή αντιμετωπίζετε προβλήματα επικοινωνίας μεταξύ του μηχανήματος και του υπολογιστή, μπορείτε να επαληθεύσετε ότι η σωστή θύρα COM χρησιμοποιείται στη ρύθμιση του λογισμικού σας, αλλά για τους περισσότερους χρήστες η θύρα COM θα είναι COM1.

3. Εάν χρησιμοποιείτε καλώδιο USB για να συνδέσετε το μηχάνημα με υπολογιστή, δεν απαιτείται λογισμικό εγκατάστασης (SignMaster) – φαίνεται στα περαιτέρω βήματα. Το πρόγραμμα οδήγησης εγκαθίσταται αυτόματα κατά την εγκατάσταση του λογισμικού, δεν χρειάζεται να εγκαταστήσετε το πρόγραμμα οδήγησης ξεχωριστά.

4. Ανοίξε το κουτί λογισμικού, πάρτε το δίσκο και τοποθετήστε τον στη μονάδα οπτικού δίσκου CD ή, εναλλακτικά, τοποθετήστε το δίσκο USB flash με πρόγραμμα οδήγησης λογισμικού πάνω του.

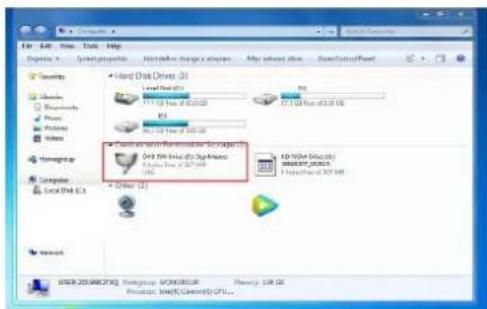

5. [Εάν η εγκατάσταση δεν έχει ξεκινήσει αυτόματα] Ανοίξτε τον υπολογιστή, κάντε διπλό κλικ ή κάντε δεξί κλικ στη μονάδα οπτικού δίσκου για να εγκαταστήσετε το λογισμικό:

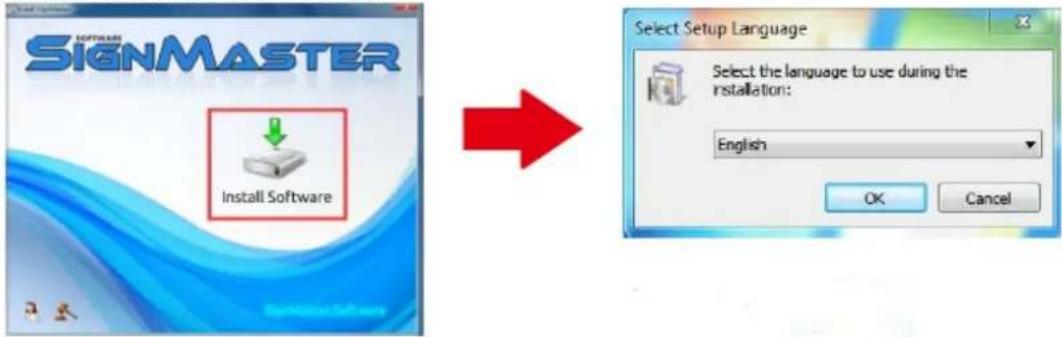

1. Κάντε κλικ στο εικονίδιο στο κόκκινο πλαίσιο και ξεκινήστε την εγκατάσταση του λογισμικού και επιλέξτε τη γλώσσα εγκατάστασης:

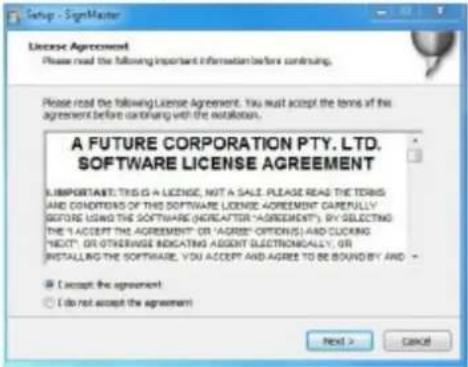

1. Συμφωνήστε τους όρους του λογισμικού και κάντε κλικ στο επόμενο για να προχωρήσετε:

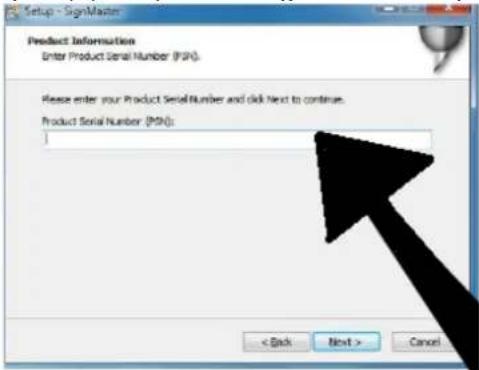

1. Εισαγάγετε τον σειριακό αριθμό προϊόντος (PSN) στο παράθυρο - ο κωδικός PSN βρίσκεται στην αριστερή πλευρά του ανοιχτού κουτιού λογισμικού:

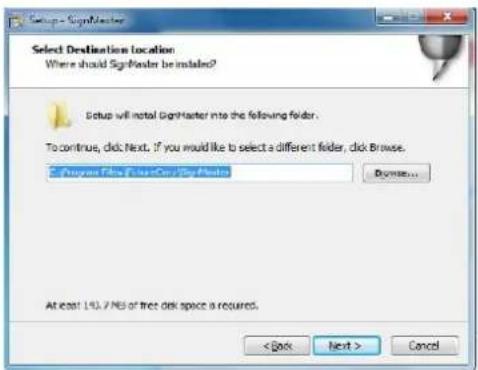

1. Ακολουθήστε την προεπιλεγμένη διαδρομή εγκατάστασης – επιλέξτε το φάκελο εγκατάστασης και κάντε κλικ στο επόμενο:

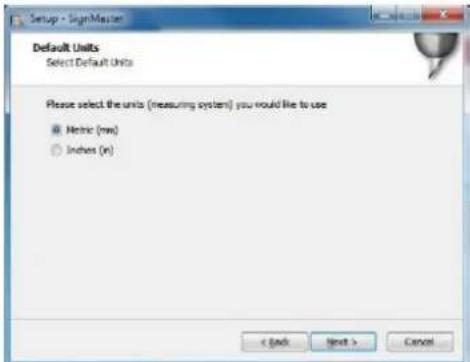

1. Σύστημα επιλογής μονάδων (μετρικό ή αυτοκρατορικό):

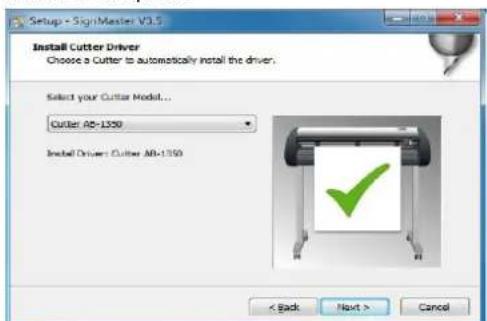

1. Επιλέξτε το μοντέλο του μηχανήματος (ελέγξτε το στην ετικέτα στο σώμα του μηχανήματος) και κάντε κλικ στο επόμενο:

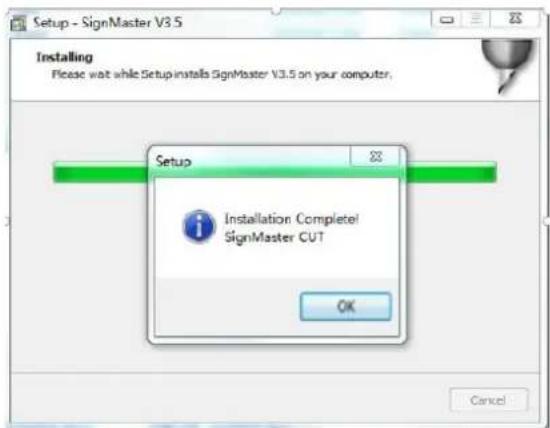

1. Η εγκατάσταση ολοκληρώθηκε εάν δείτε αυτό το παράθυρο να εμφανίζεται στην οθόνη:

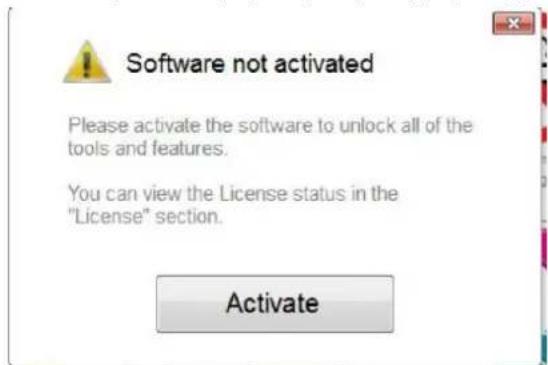

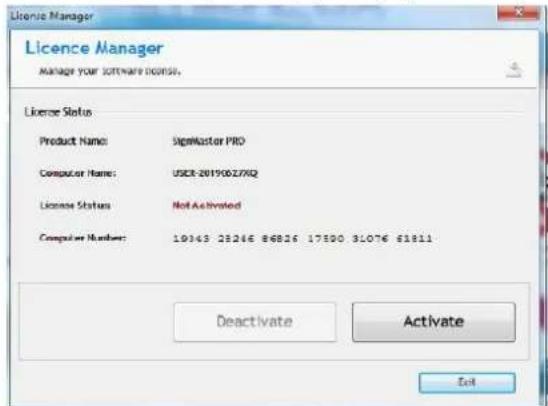

1. 'Οταν ανοίγετε το λογισμικό για πρώτη φορά, εμφανίζεται το παράθυρο ενεργοποίησης:

1. Κάντε κλικ στο κουμπί «Ενεργοποίηση» και εισάγετε το email σας:

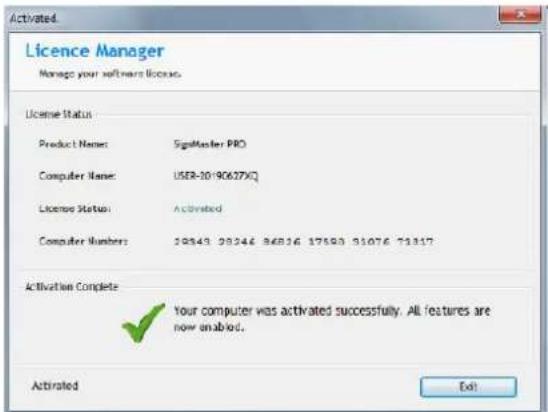

1. Μετά την επιτυχή ενεργοποίηση του λογισμικού, κάντε κλικ στο «Έξοδος» στο παράθυρο:

Σύνδεση του λογισμικού με το μηχάνημα

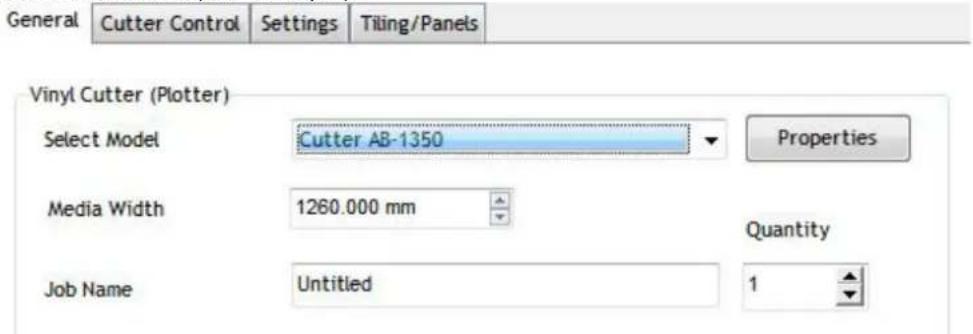

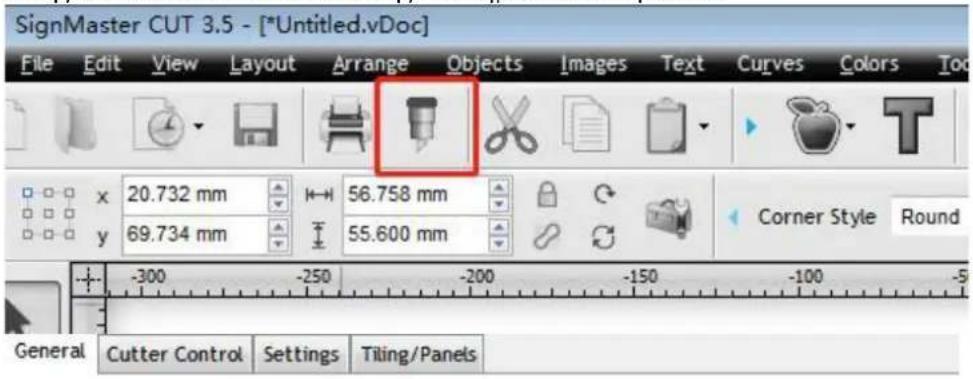

1. Ανοίξτε το λογισμικό, επιλέξτε το επιθυμητό περιεχόμενο και κάντε κλικ στην αποστολή στο σχέδιο κοπής. Κάντε κλικ στο εικονίδιο κοπής που σημειώνεται παρακάτω:

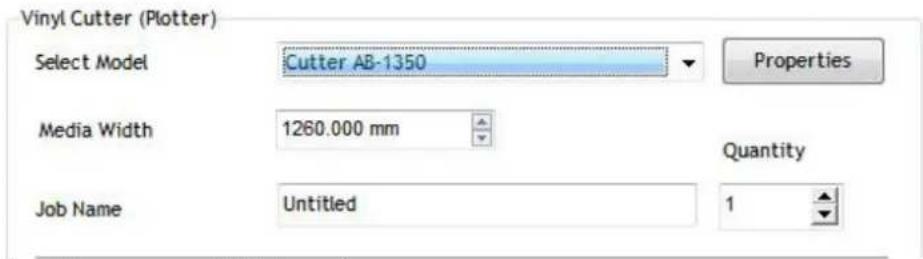

1. Κάντε κλικ στο κουμπί "Ιδιότητες":

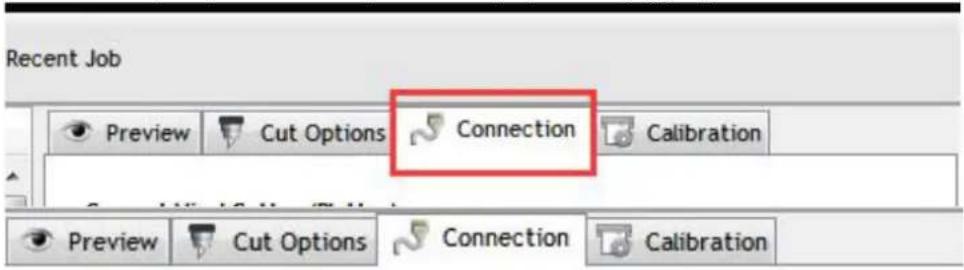

1. Κάντε κλικ στην καρτέλα «Σύνδεση» και επιλέξτε μοντέλο μηχανής:

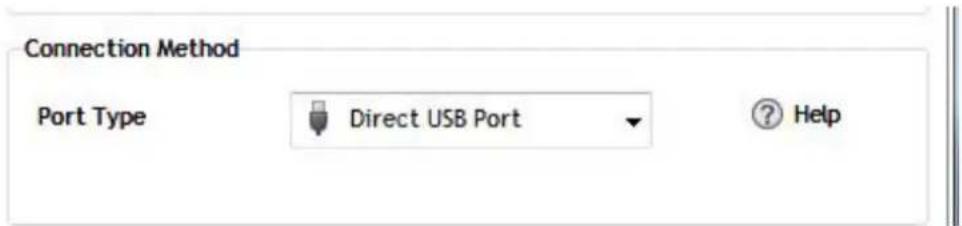

1. Επιλέξτε απευθείας θύρα USB:

1. Αναπτυσσόμενο επιλεγμένο πρόγραμμα οδήγησης: Settings

USB Port

vid_0483@pid_5750#2017-2-25

Status

Device Connected

Detect

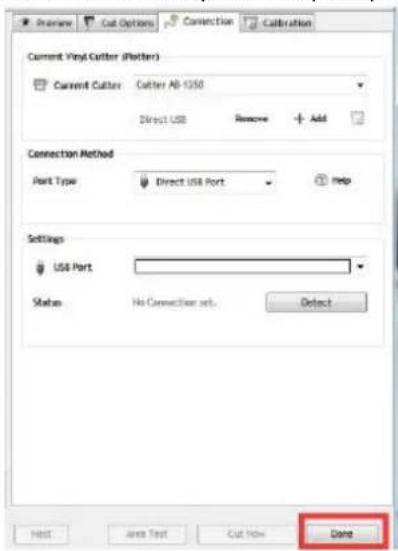

1. Κάντε κλικ στο κουμπί «Τέλος: και μετά στο «Αποκοπή τώρα»:

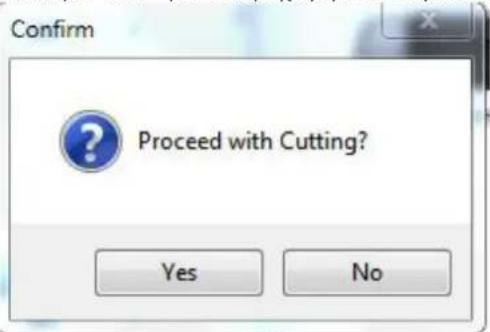

1. Επιλέξτε «Ναι» για να προχωρήσετε στην κοπή:

ΣΗΜΕΙΩΣΗ: Το εγχειρίδιο βίντεο εγκατάστασης λογισμικού περιλαμβάνεται επίσης στη μονάδα flash USB.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πρόβλημα	Διάλυμα
Το μηχάνημα δενμπορεί να συνδεθεί μελογισμικό.	Ρυθμίσεις θύρας λογισμικού, όπως φαίνεται παρακάτω:
Παρουσιάστηκε απόκλιση χαρτιού κατά την κοπή	Επειδή η τάση της πρέσας χαρτιού είναι ασυνεπής, περιστρέψτε τα δύο κίτρινα μπρούτζινα παξιμάδια σε κάθε πρέσα χαρτιού στο ίδιο ύψος και, στη συνέχεια, η πίεση εξισορροπείται, όπως φαίνεται παρακάτω:Περιστρέψτε τα στο ίδιο ύψος.

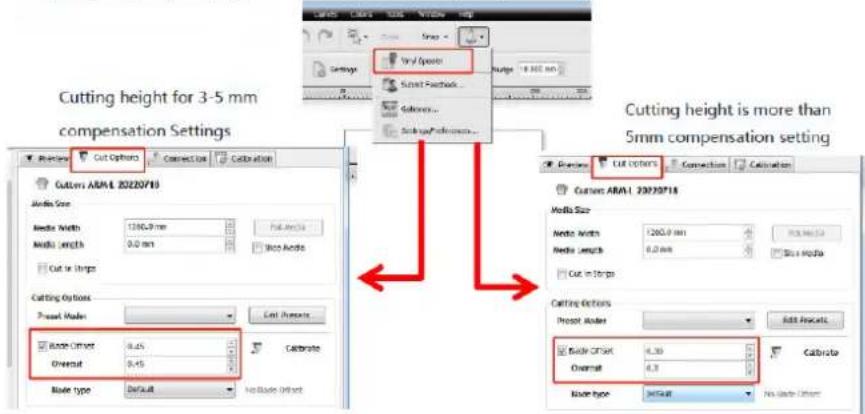

Το αποτέλεσμα της κοπής μικρών γραφικών δεν είναι ιδανικό.	Όταν το ύψος κοπής είναι γράμματα 3-5 mm, η τιμή αντιστάθμισης λογισμικού ορίζεται σε 0,45 και η ταχύτητα ρυθμίζεται στα 400 mm/s. Όταν το ύψος κοπής είναι πάνω από 5 mm γράμματα, η τιμή αντιστάθμισης λογισμικού ορίζεται σε 0,3 και η ταχύτητα ρυθμίζεται στα 600 mm/s ή περισσότερο:
Συχνά επαναλαμβανόμενη κοπή, κοπή πριν από αυτόματο χαρτί και άλλα προβλήματα.	Ακυρώστε τη λειτουργία αυτόματης τροφοδοσίας χαρτιού μετά την κοπή στο λογισμικό, όπως φαίνεται παρακάτω:

Η διαδικασία κοπής σταματά και δεν επιστρέφει στην αρχή.	Μην χρησιμοποιείτε κανένα σύνδεσμο μετατροπής δεδομένων. Τα δεδομένα ενδέχεται να χαθούν και η διαδικασία κοπής μπορεί να σταματήσει. Συνδέστε τη γραμμή δεδομένων απευθείας στη διεπαφή του υπολογιστή.

ΑΠΟΡΡΙΨΗ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΩΝ ΣΥΣΚΕΥΩΝ

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξιτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
