BRUKSANVISNING PLO-720 MSW

1. Klik på knappen "Udfør: og derefter "Klip nu":

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i bruksanvisningen, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

TEKNISKE OPPLYSNINGER

Beskrivelse av parameter Parameterverdi
Produktnavn	Skjæreplotter
Modell	MSW-PLO-375	MSW-PLO-1350	MSW-PLO-720
Nominell spenning [V~] / frekvens [Hz]	230 / 50
Nominell effekt [W]	90	95	95
Nåværende [A]	2
Beskyttelsesklasse	jeg
Dimensjoner [bredde x dybde x høyde; mm]	530 x 235 x 210	1510 x 455 x 1000	880 x 450 x 1000
Vekt [kg]	~6.45	~19	~15.4
Klipphastighet [m/s]	0.8
Klippebredde [mm]	285	1260	630
Materbredde [mm]	375	1350	720
Kuttetrykk [g]	20-500
Skjæretykkelse [mm]	≤1
Repeterbarhet [mm]	0.1
Tilkoblingsgrensesnitt	USB, COM

FORHOLDSREGLER

a) Beskyttelsesmateriale må fjernes før skjæreplotteren slås på.
b) Sjekk etiketten på baksiden av plotteren for å bekrefte at nominell spenning som kreves av plotteren samsvarer med spenningen til strømbasen.
c) Sørg først for at strømbryteren er av, og koble deretter strømforsyningen til et jordet strømuttak.
d) Ikke berør strømledningen med våte hender for å unngå elektrisk støt.
e) Bruk kun strømledningen, datakabelen som følger med dette produktet, eller produsentgodkjente erstatninger.
f) Ikke slipp metallgjenstander og væsker inn i maskinen for å unngå funksjonsfeil.
g) Etter at du har slått av, må du vente ytterligere 5 sekunder for å slå på skjæreplotteren igjen, ellers vil det skade skjæreplotteren.
h) I tordenvær, skru strømbryteren til AV og trekk ut strømledningen.
i) Vennligst ikke endre produsentens komponenter privat.
j) Produsenten forbeholder seg retten til å endre produktspesifikasjonene uten forvarsel.
k) Produsenten bærer kun de juridiske forpliktelsene til selve produktet som selges til brukerne, og bærer ikke andre tap forårsaket av feil på produktene.
I) Uten vårt firmas tillatelse kan ingen del av denne håndboken kopieres eller overføres i noe navn.
m) IKKE dra vognen for hånd.
n) Hvis det er en unormal lyd etter at maskinen er slått på, må du slå av strømmen umiddelbart og kontakte ettersalgsavdelingen for tilbakemelding.

PRODUKTBESKRIVELSE

1. Skru av hetten fra bladvognen.
2. Sett messingringen på bladvognen i helt nede posisjon.
3. Fjern beskyttelsesdekselet fra et nytt blad.	[BH4W]
4. Sett bladet inn i toppen av bladvognen.
5. Skru hetten tilbake på bladvognen.
6. Juster vogndekselet til bladet stikker ut ca. 0,4 mm.
7. Juster messingringen til den sitter tett inntil hetten. Dette vil bidra til å holde hetten på plass under drift.
MERK: Bladene bør skiftes hver 6. måned. De må kanskje skiftes ut oftere hvis du skjærer tykkere materiale som flock, glitter eller reflekterende materialer.

1. Løsne bladjusteringsmutteren og roter skaftet for å justere lengden på den eksponerte bladspissen. Bestem spisslengden i henhold til tykkelsen på materialet:

A B V

A) Materialtykkelse
B) Base tykkelse
V) Riktig skjæredybde
X) Venstre – bladspissen for lang; Høyre – knivspissen for kort

1. Trykk på pressestangen när du vil bytte blad. Ta ut bladet när det er synlig.

2. MERK: Bladtuppen er veldig skarp – ikke berør den med fingeren på grunn av mulig skade og risiko for sløving av bladet!

A) Vognspor (holder bladenheten i vognarmen)
B) Låseknapp (gir tilgang til bladet eller pennevognen for utskifting av tilbehør)

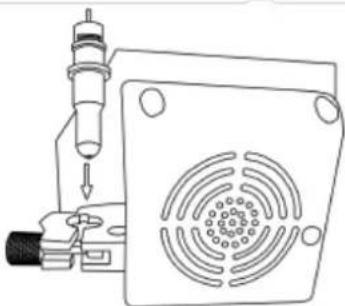

1. Plasser bladvognen inn i vognarmsporet.

Hovedskjermen lar deg stille inn hovedinnstillingene til kutteren som skjærehastighet, skjærekraft og kutte et testmønster eller kontrollere mengden kraft som er stilt inn. Hovedskjermalternativer:

“Reset”	Tilbakestiller driften av maskinen og sett vognarment til dens høyre posisjon.
“Option”	Gå inn i offline-/pause-modus.
“Setup”	Gå inn i oppsettmodus.
“Move”	Kutter en liten testform for å teste gjeldende kraft- og hastighetsinnstillinger. Brukes til å bestemme riktig skjærehastighet og kraftinnstillinger for forskjellige materialer uten å kaste bort en større del av dem.
“Origin”	Brukes til å teste z-aksens funksjonalitet (ved å slippe bladet ned hvis vognen fungerer som den skal) eller for å angi et nytt startpunkt når maskinen er i offline-modus.
↓ / ↑	Justerer skjærehastigheten. En skjærehastighet på 300 mm/s er en (rimelig) standardhastighet som kan brukes til de fleste kutt. Når du arbeider med mindre og mer detaljerte bilder, kan det være nødvendig med lavere hastighet. Når du arbeider med større og mindre detaljerte bilder, kan en høyere hastighet settes for å forkorte operasjonstiden.
← / →	Justerer skjærekraften. En skjærekraft på 100g er et godt utgangspunkt å jobbe fra når man prøver å bestemme kraften som trengs for et spesifikt materiale. Alle skjærbare materialer vil rive i stykker i mengden kraft som trengs, så det bør alltid utføresriktig testing for å bestemme riktig mengde brukt kraft.En riktig mengde kraft er når bladet helt trenger inn i materialet som skal kuttes uten å skjære gjennom underlagsmaterialet.

Offline-modus brukes til å flytte skjærematerialet og bladet slik at en ny startposisjon kan settes for neste design. Denne modusen kan også nås mens maskinen er i drift og vil sette den pågående skjæreprosessen på pause. Selv om det kan gjøres endringer i materialet og bladposisjonene hvis offline-/pause-modus settes inn under skjæring, men å gjøre endringer i noen av innstillingene anbefales vanligvis ikke. Alternativer for frakoblet modus:

“Reset”	Tilbakestiller driften av maskinen og sett vognarment til dens høyre posisjon.
“Option”	Ignorerer eventuelle endringer som er gjort i materiale eller blad posisjonerer og går ut av offline-/pause-modus, og returnerer maskinen til hovedskjermen. Gjenopptar enhver kutting som fant sted da offline-/pause-modus ble satt inn.
“Setup”	Uten funksjon i denne modusen.
“Move”	Godtar alle endringer som er gjort i materialet eller bladposisjonene og går ut av offline-/pausemodus og returnerer kutteren til hovedskjermen. Gjenopptar enhver kutting som fant sted da offline-/pause-modus ble satt inn fra de nye blad-/materialposisjonene.
“Origin”	Godtar alle endringer som er gjort i materialet eller bladposisjonene og går ut av offline-/pausemodus og returnerer kutteren til hovedskjermen. Gjenopptar enhver kutting som fant sted når Offline-/pause-modus ble lagt inn fra de nye blad-/materialposisjonene.
↓ / ↑	Flytt materialet ved å flytte matevalsene. Etter at bevegelsene er gjort, kan vi bekrefte endringene ved å trykke på "Flytt" eller "Opprinnelse"-knappene eller avbryte den ved å trykke på "Alternativ"-knappen.
← / →	Flytt bladet ved å flytte vognarmen. Etter at bevegelsene er gjort, kan vi bekrefte endringene ved å trykke på "Origin"-knappene eller avbryte ved å trykke på "Option"-knappen.

OPERASJON

1. Plasser rullen oppå stativrullene. For varmepressvinyl, vennligst snu rullen:

2. Slipp klemrullenes frigjøringsspaker:

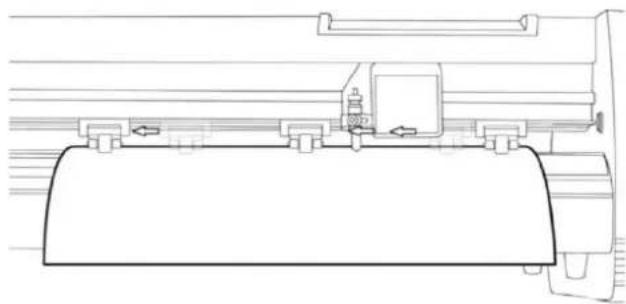

3. Mat vinylen under klemrullene (hvis du arbeider fra et enkelt ark i stedet for en rull, kan vinylen også mates fra forsiden):

4. Juster klemrullene slik at det er én vals på hver side av vinylen (og, på modeller med 3 eller flere valser, én vals nær midten). Unngå å senke en klemvalse til gapet mellom de to matevalsene:

1. Koble inn klemvalsene ved å trykke ned på klemrullens utløserspaker.

2. Slå på maskinen (hvis den ikke er slått på ennå).

Endring av skjæreposisjon

1. Trykk på "Alternativ"-knappen for å gå inn i frakoblet modus.

2. Juster vinylen til der du vil lage kuttet for å starte ved å bruke pil opp og ned på kontrollpanelet:

1. Juster nå bladet til der du vil at kuttet skal starte ved å bruke venstre og høyre pilknapp:

1. Trykk nå på "Origin"-knappen for å fortelle kutteren at dette er stedet der du vil at kuttet skal begynne.

2. MERK: Når du velger et started for designet ditt, husk at prosessen starter nederst til høyre i designet. La det være nok plass til venstre for og bak startstedet for å fullføre kuttet.

Hvis du ønsker å gjøre andre justeringer av trykk, hastighet eller andre innstillinger kan du gjøre det nå Hvis du setter opp for ditt første kutt med maskinen, bør standardverdiene være et godt utgangspunkt.

Hvis du foretar noen justeringer på kutteren, sørg for at du går tilbake til hovedskjermen før du prøver å kutte.

Programvaredrift

1. Koble strømledningen til kutteren og koble deretter til enheten og slå på strømmen.
2. Hvis du bruker en seriell kabel for å koble maskinen til en datamaskin, er det ikke nødvendig med ytterligere oppsett. Bare koble den ene enden av kabelen til maskinen og den andre enden til en datamaskin og oppsettet er fullført. Hvis du har mer enn én seriell tilkobling på datamaskinen eller du opplever kommunikasjonsproblemer mellom maskinen og datamaskinen, kan du kontrollere at riktig COM-port brukes i programvareoppsettet, men for de fleste brukere vil COM-porten være COM1.
3. Hvis du bruker USB-kabel for å koble maskinen til en datamaskin, trenger du installasjonsprogramvare (SignMaster) – vist i videre trinn. Driveren installeres automatisk under programvareinstallasjonen, det er ikke nødvendig å installere driveren separat.
4. Åpne programvareboksen, ta disken og legg den inn i den optiske CD-stasjonen eller legg inn USB-flashplaten med programvaredriver på den.

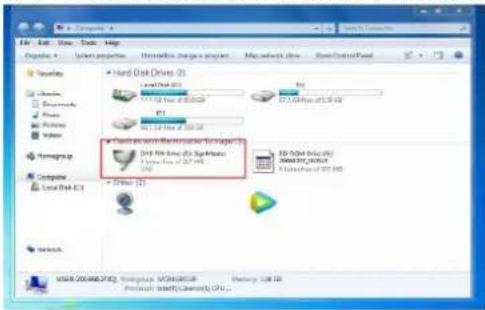

5. [Hvis installasjonen ikke har startet automatisk] Åpne datamaskinen, dobbeltklikk eller høyreklikk på den optiske stasjonen for å installere programvaren:

File Edit Tools Help My Open Path Show Process Options Help Share Documents Properties Services HomeUp Computer Local Net Cl Hand Disk Drives (1) Local Net Cl 100% Line of 20.000 0% 100% Line of 20.000 AutoDrive Player Hardware Manager DOS 500 Line (3) Specific Specific Line of 20.000 DOS 500 Line (3) 2000/2012/2013 2000/2013/2014 DOS 500 Line (3) 2000/2013/2014 DOS 500 Line (3) 2000/2013/2014 DOS 500 Line (3) 2000/2013/2014 DOS 500 Line (3) 2000/2013/2014 DOS 500 Line (3)

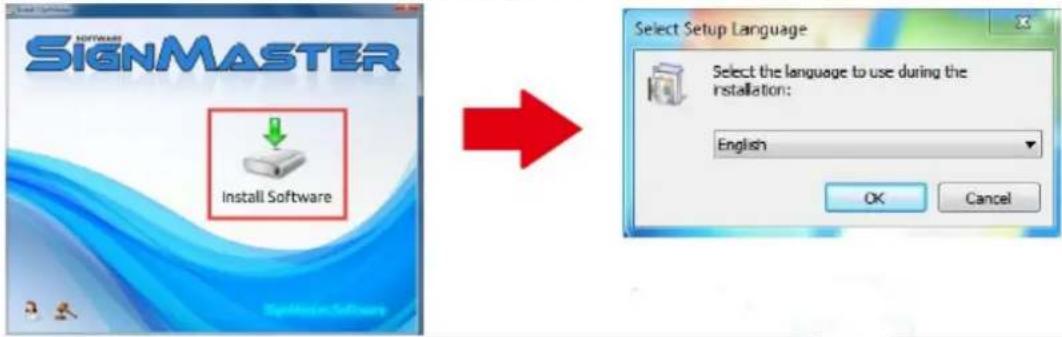

1. Klikk på ikonet i den røde boksen og begynn å installere programvaren og velg installasjonsspråket:

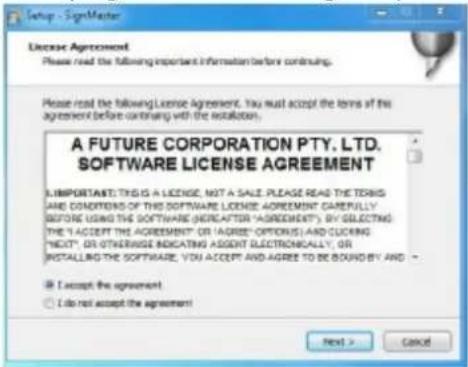

1. Godta programvarevilkårene og klikk på Neste for å fortsette:

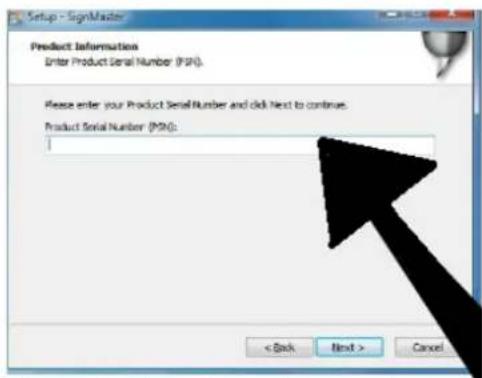

1. Skriv inn produktserienummeret (PSN) i vinduet - PSN-koden finner du på venstre side av åpnet programvareboks:

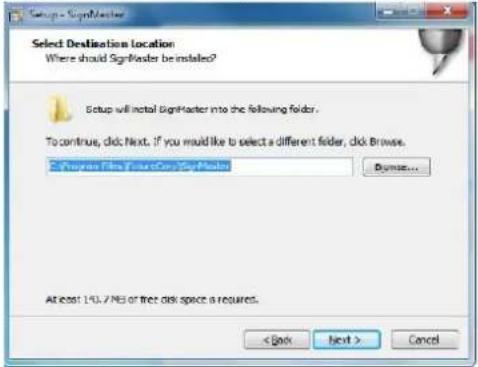

1. Følg standard installasjonsbane – velg installasjonsmappen og klikk på Neste:

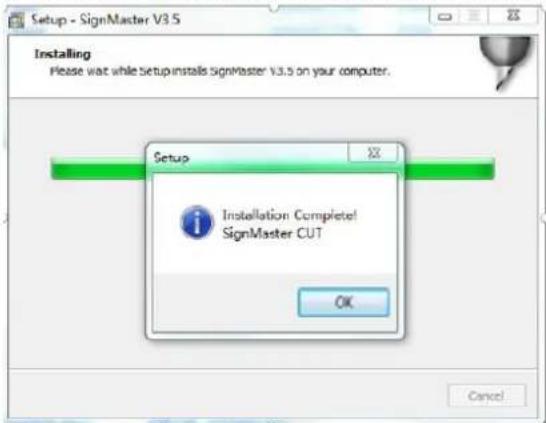

1. Installasjonen er fullført hvis du ser at dette vinduet vises på skjermen:

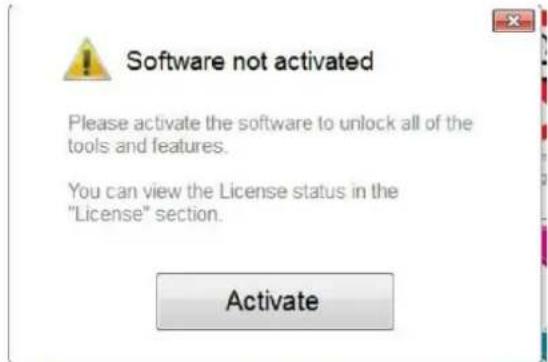

1. Når du åpner programvaren for første gang, vises aktiveringsvinduet:

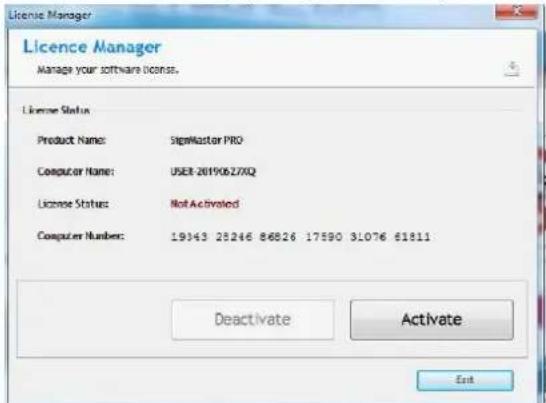

1. Klikk på "Aktiver"-knappen og skriv inn e-postadressen din:

License Manager Manage your software licenses. License Status Product Name: SignMaster PRO Computer Name: USER-20190627XQ License Status: Not Activated Computer Number: 19343 28246 86826 17590 31076 61811 Deactivate Activate Exit

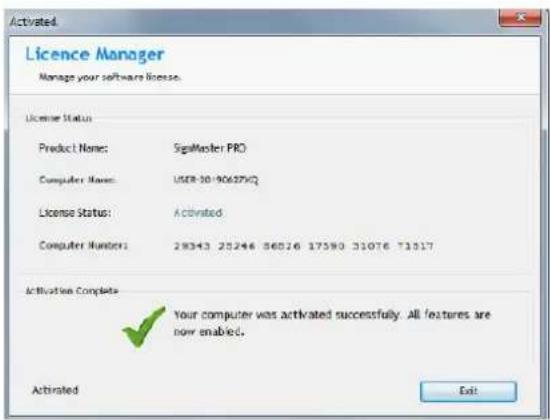

1. Etter vellykket aktivering av programvaren, klikk "Avslutt" i vinduet:

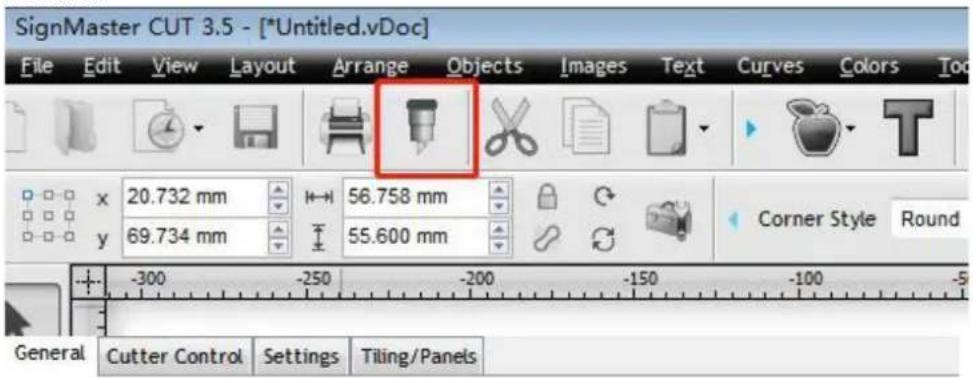

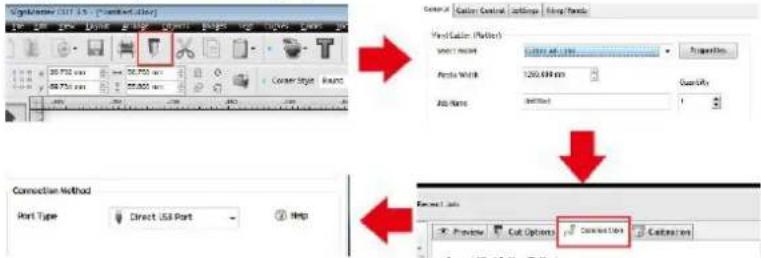

1. Åpne programvaren, velg ønsket innhold og klikk sendt til skjæreplotteren. Klikk på kutterikonet merket nedenfor:

SignMaster CUT 3.5 - [*Untitled.vDoc] File Edit View Layout Arrange Objects Images Text Curves Colors Tool x 20.732 mm 56.758 mm y 69.734 mm 55.600 mm Corner Style Round -300 -250 -200 -150 -100 -5 General Cutter Control Settings Tiling/Panels

1. Klikk på "Egenskaper"-knappen:

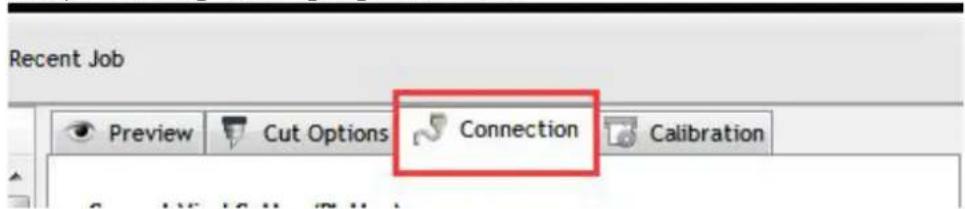

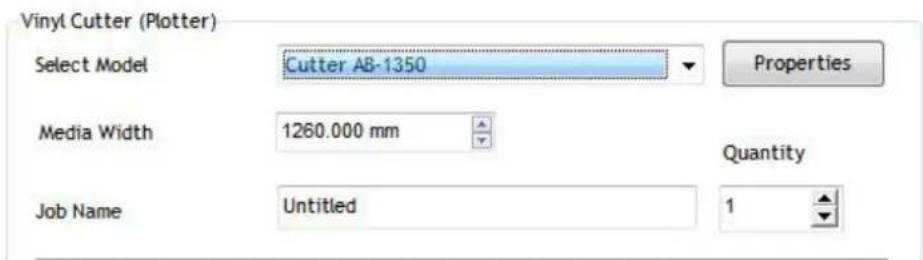

1. Klikk på "Tilkobling"-fanen og velg maskinmodell:

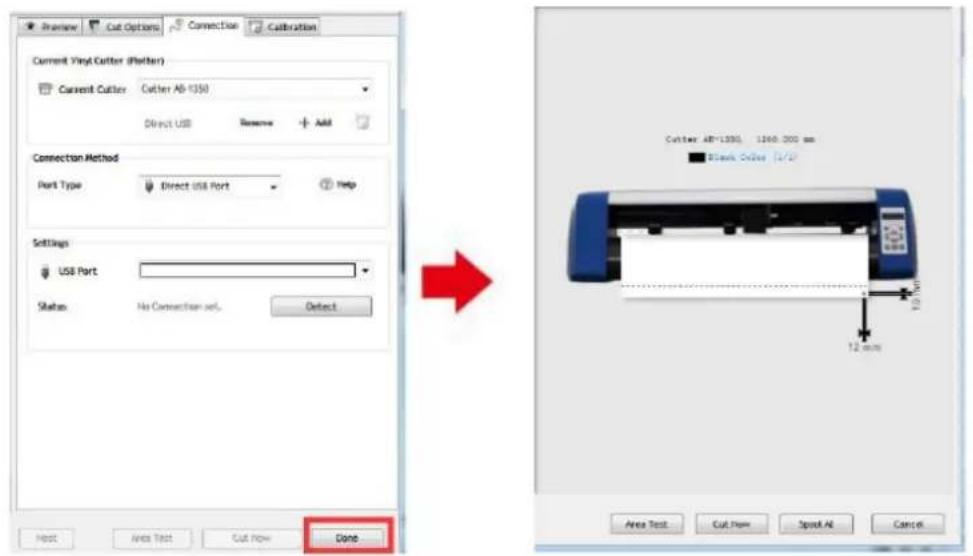

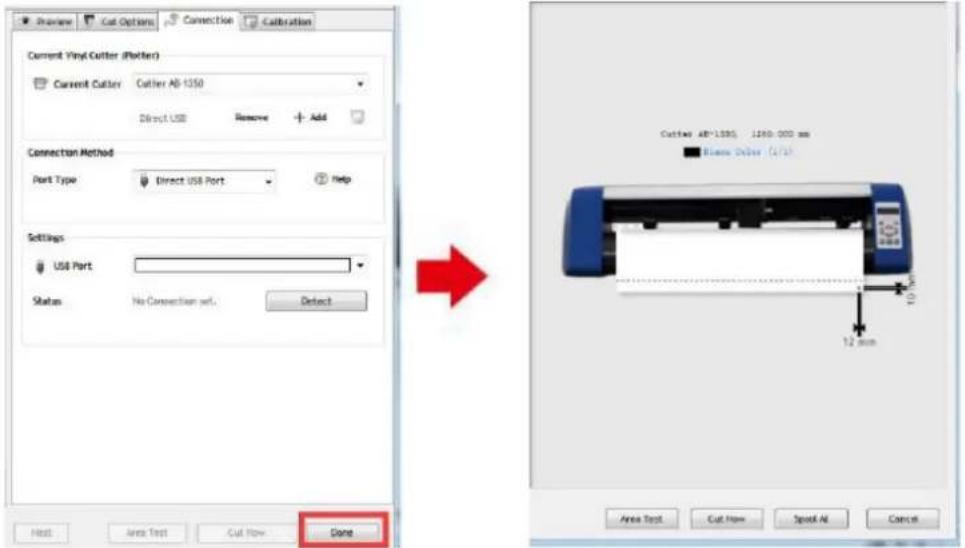

1. Klikk "Fullfør:-knappen og deretter "Klipp nå":

1. Velg "Ja" for å fortsette med kutting:

MERK: Videohåndbok for programvareinstallasjon er også inkludert på USB-flashstasjonen.

FEILS∅KING

Problem	Løsning
Maskinen kan ikke koble til programvare.	Programvareportinnstillinger, som vist nedenfor:
Papiravvik oppstod under kutting	Fordi spenningen til papirpressen er inkonsekvent, roterer du de to gule messingmutrene på hver papirpresse til samme høyde, så er trykket balansert, som vist nedenfor:Roter dem til samme høyde.

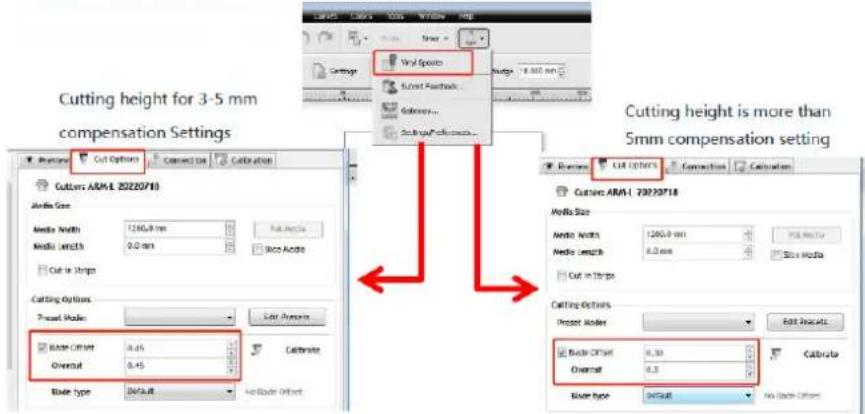

Effekten av liten grafikkkutting er ikke ideell.	Når klippehøyden er 3-5 mm bokstaver, settes programvarekompensasjonsverdien til 0,45 og hastigheten justeres til 400 mm/s.Når klippehøyden er mer enn 5 mm bokstaver, settes programvarekompensasjonsverdien til 0,3 og hastigheten justeres til 600 mm/s eller mer:

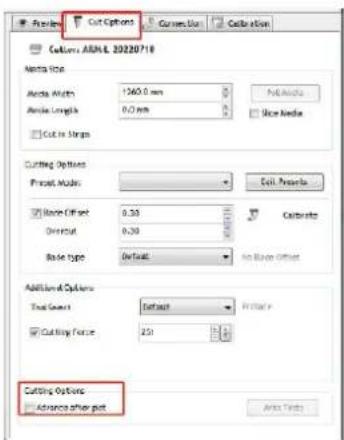

Ofte gjentatt skjæring, skjæring før automatisk papir og andre problemer.	Avbryt funksjonen for automatisk papirmating etter kutting i programvaren, som vist nedenfor:

Kutteprosessen stopper og går ikke tilbake til opprinnelsen.	Ikke bruk noen datakonverteringskobling. Data kan gå tapt og kutteprosessen kan stoppe. Plugg datalinjen direkte inn i datamaskingrensesnittet.

KASSERING AV BRUKTE ENHETER

Ikke kast denne enheten i kommunalt avfallsanlegg. Gi den til et gjenvinnings- og innsamlingspunkt for elektriske og elektriske apparater. Sjekk symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten kan resirkuleres i samsvar med deres merking. Ved å velge å resirkulere gir du et betydelig bidrag til beskyttelsen av miljøet vårt.

Kontakt lokale myndigheter for informasjon om ditt lokale resirkuleringsanlegg.
