NAUDOJIMO INSTRUKCIJA PLO-720 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

TECHNINIAI DUOMENYS

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Pjovimo ploteris
Modelis	MSW-PLO-375	MSW-PLO-1350	MSW-PLO-720
Nominali jtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	90	95	95
Dabartinis [A]	2
Apsaugos klasė	aš
Matmenys [plotis x gylis x aukštis; mm]	530 x 235 x 210	1510 x 455 x 1000	880 x 450 x 1000
Svoris [kg]	~6.45	~19	~15.4
Pjovimo greitis [m/s]	0,8
Pjovimo plotis [mm]	285	1260	630
Tiektuvo plotis [mm]	375	1350	720
Pjovimo slėgis [g]	20-500
Pjovimo storis [mm]	≤1
Pakartojamumas [mm]	0,1
Ryšio sąsaja	USB, COM

ATSARGUMO PRIEMONÉS

a) Prieš jjungiant pjovimo braižytuvą, reikia nuimti apsauginę medžiagą.
b) Patikrinkite etiketę ant braižytuvo galinės pusės, kad įsitikintumėte, jog vardinė braižytuvo įtampa atitinka maitinimo pagrindo įtampą.
c) Pirmiausia jsitikinkite, kad maitinimo jungiklis išjungtas, tada jjunkite maitinimo šaltinį į jžemintą elektros lizdą.
d) Nelieskite maitinimo laido šlapiomis rankomis, kad išvengtumėte elektros smūgio.
e) Naudokite tik su šiuo gaminiu pateiktą maitinimo laidą, duomenų kabelį arba gamintojo patvirtintus pakaitalus.
f) Kad išvengtumėte gedimo, į mašiną nemeskite metalinių daiktų ir skysčių.
g) Išjungę turite palaukti dar 5 sekundes, kad vėl jjungtumėte pjovimo braižytuvą, kitaip jis sugadins pjovimo braižytuvą.
h) Perkūnijos metu pasukite maitinimo jungiklj i padėtį OFF ir atjunkite maitinimo laidą.
i) Nekeiskite gamintojo komponentų privačiai.
j) Gamintojas pasilieka teisę keisti gaminio specifikacijas be išankstinio įspėjimo.
k) Gamintojas prisiima tik teisinius įsipareigojimus dėl paties parduodamo gaminio naudotojams ir neprisiima kitų nuostolių, atsiradusių dėl gaminių gedimo.
I) Be mūsų įmonės leidimo jokia šio vadovo dalis negali būti kopijuojama ar perduodama jokiu vardu.
m) NEtempkite vežimėlio rankomis.
n) Jei jjungus jrenginj pasigirsta nejprastas garsas, nedelsdami išjunkite maitinimą ir susisiekite su aptarnavimo skyriumi dėl atsiliepimų.

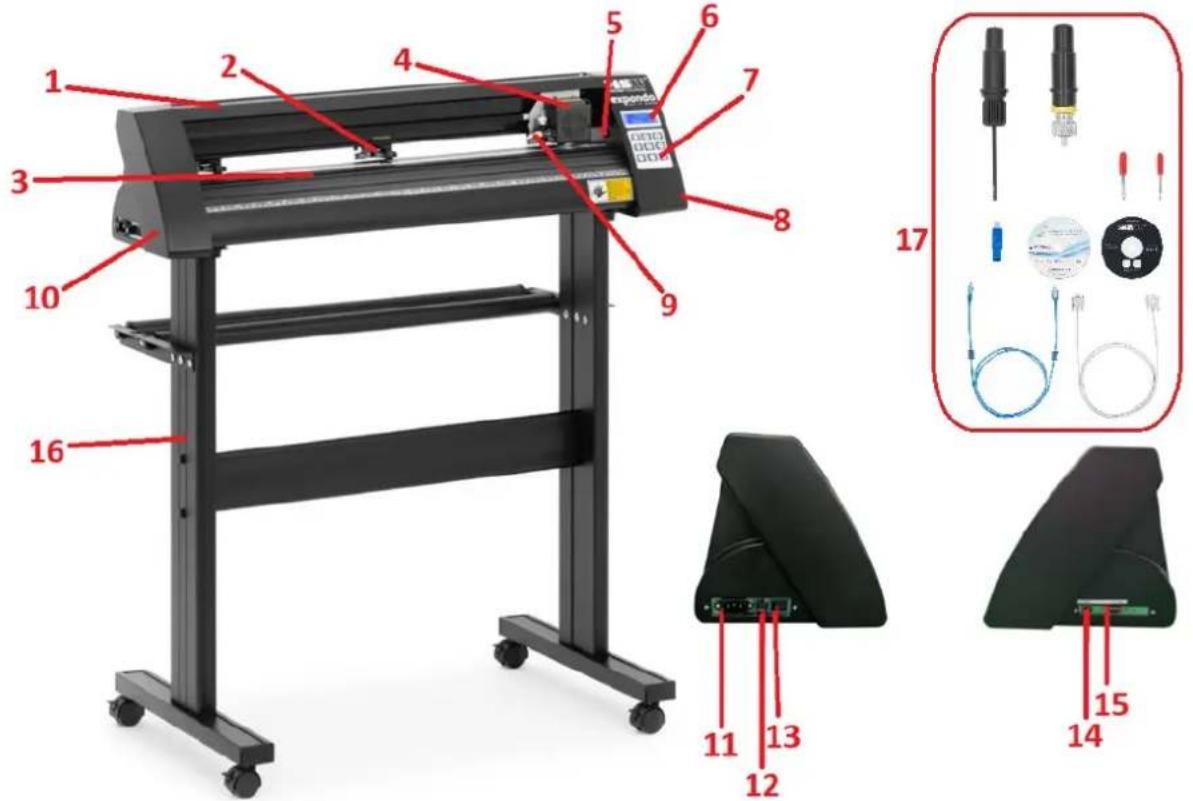

PRODUKTO APRAŠYMAS

1. Bègio kreiptuvo gaubtas
2. Suspaudimo ritinėlių komplektas
3. Popieriaus padavimo volelis
4. Vežimas
5. Atstatyti jungiklj
6. Ekranas
7. Valdymo skydelis
8. Dešinės pusės dangtelis
9. Ašmenų spaustukas
10. Kairès pusès dangtelis
11. Maitinimo jungties lizdas
12. Saugiklio laikiklis
13. Maitinimo jungiklis
14. USB prievadas
15. COM prievadas
16. Stovi
17. Priedai

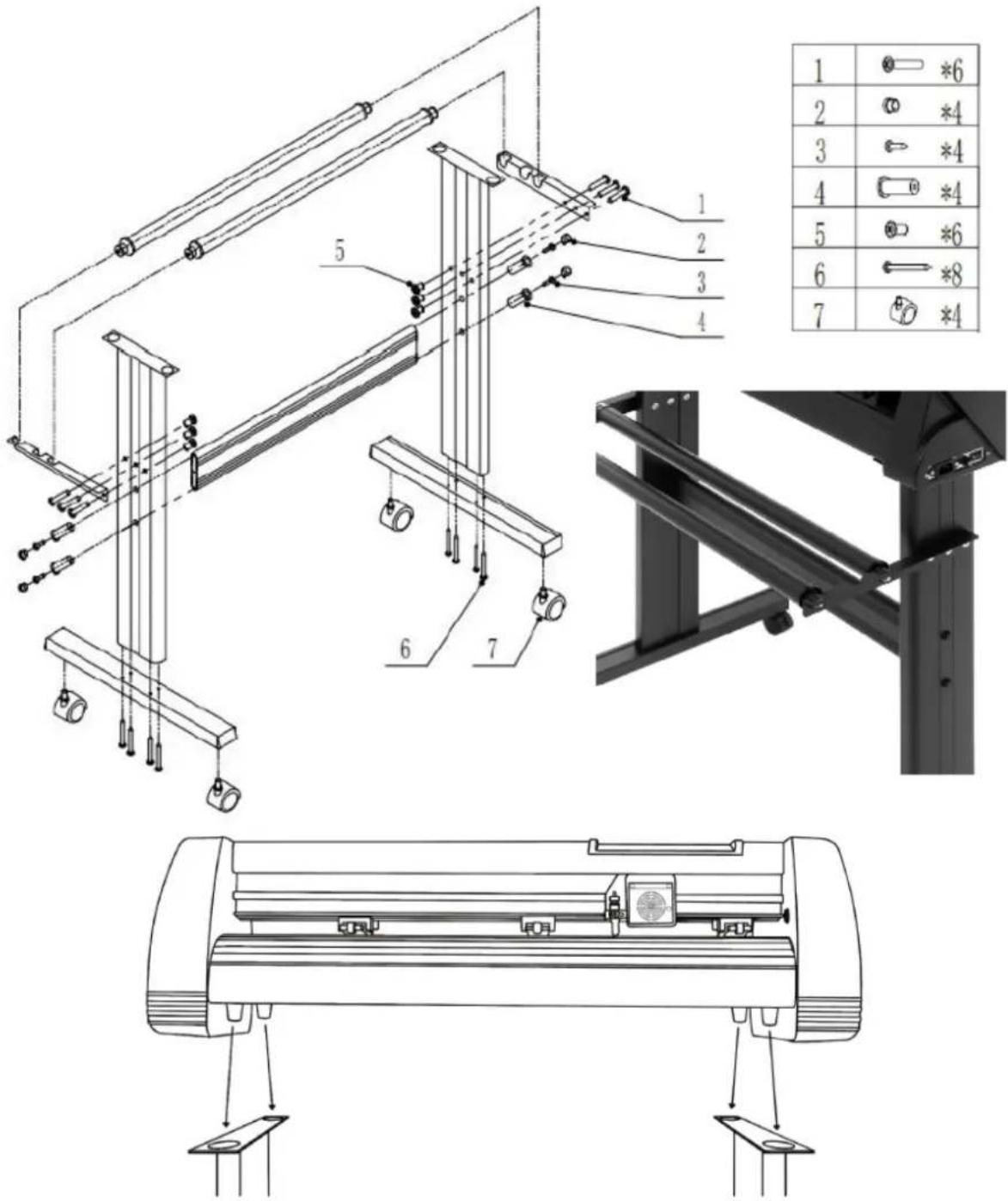

STOVAS MONTAVIMAS

1		*6
2		*4
3		*4
4		*4
5		*6
6		*8
7		*4

AŠMENŲ MONTAVIMAS

1. Nusukite dangtelj nuo ašmenų vežimėlio.
2. Nustatykite žalvarinį žiedą ant ašmenų vežimėlio į visiškai nuleistą padėtį.
3. Nuimkite apsauginį dangtelį nuo naujo peilio.		[2XXX]
4. Jkiškite ašmenis į ašmenų vežimėlio viršų.
5. Užsukite dangtelį atgal ant ašmenų vežimėlio.
6. Sureguliuokite vežimėlio dangtelį, kol ašmenys išsikištų maždaug 0,4 mm.

1. Sureguliuokite žalvarinį žiedą, kol jis tvirtai priglus prie dangtelio. Tai padės išlaikyti dangtelį darbo metu.

PASTABA: peilius reikia keisti kas 6 mėnesius. Juos gali reikėti keisti dažniau, jei pjaunate storesnes medžiagas, tokias kaip pūkas, blizgučiai ar atspindinčios medžiagos.

Ašmenų tvirtinimas PRIE LAIKIKLO

a b c d e

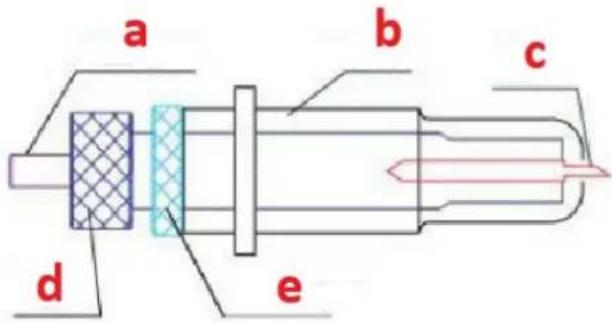

a) Presavimo strypas
b) Ašmenų dangtelis
c) Ašmenys
d) Šankas
e) Ašmenų reguliavimo veržlé

1. Atsukite ašmenų reguliavimo veržlę ir pasukite kotą, kad sureguliuotumėte atviro ašmenų galo ilgį. Pagal medžiagos storį nustatykite antgalio ilgį:

A B √

A) Medžiagos storis
B) Pagrindo storis
V) Teisingas pjovimo gylis
X) Kairė – ašmenų galas per ilgas; Dešinė – ašmenų galas per trumpas

1. Paspauskite presavimo strypą, kai norite pakeisti peilj. Išimkite peilj, kai jis yra atviras.
2. PASTABA: Ašmenų galas yra labai aštrus – nelieskite jo pirštu, nes galite susižeisti ir ašmenys atbunks!

PELENČIŲ LAIKYMO JRENGIMAS VEŽIMĖJE

A B

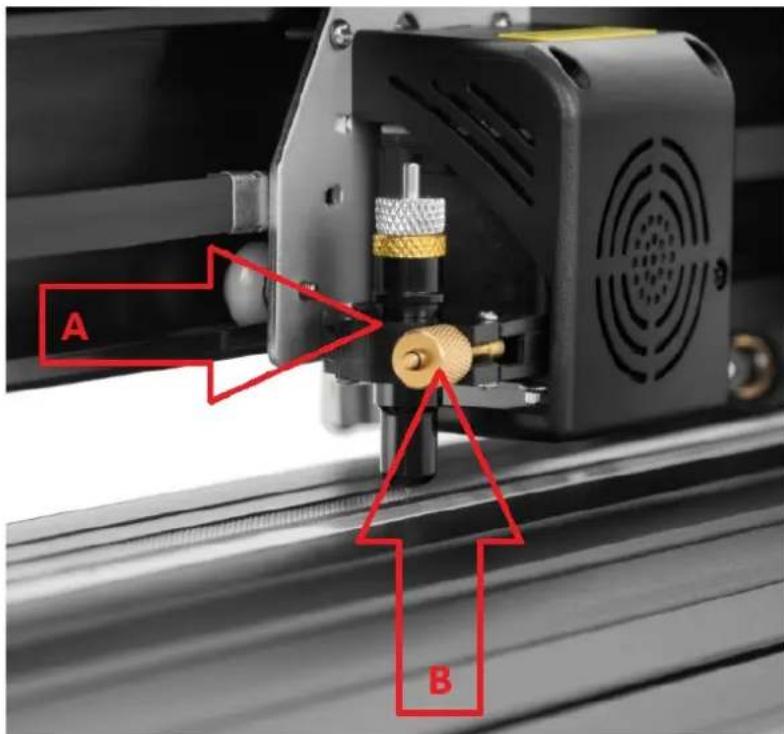

A) Vežimo anga (laiko ašmenų agregatą vežimėlio rankenoje)
B) Užrakinimo rankenėlė (suteikia prieigą prie ašmenų arba rašiklio vežimėlio, kad būtų galima pakeisti priedą)

1. Atlaisvinkite vežimėlio svirties fiksavimo rankenėlę.

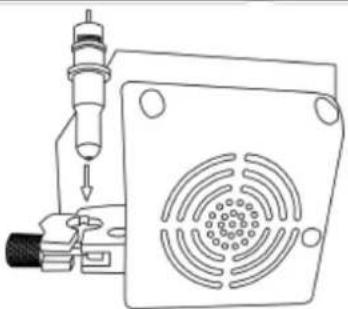

1. Idèkite ašmenų vežimėlj i vežimėlio peties angą.

1. Priveržkite fiksavimo rankenėlę ant vežimėlio svirties.

Pagrindiniame ekrane galima nustatyti pagrindinius pjaustytuvo nustatymus, pvz., pjovimo greiti, pjovimo jęgą ir iškirpti bandomąjį modelį arba patikrinti šiuo metu nustatytos jęgos dydį. Pagrindinio ekrano parinktys:

“Reset”	Iš naujo nustato mašinos veikimą ir nustato vežimėlio svirtį į labiausiai dešinę padėtį.
“Option”	Jjunkite neprisijungus / pauzės režimą.
“Setup”	Jeikite į sąrankos režimą.
“Move”	Išpjauna nedidelę bandomają formą, kad būtų galima patikrinti esamos jėgos ir greičio nustatymus.Naudojamas norint nustatyti tinkamą pjovimo greitį ir jėgos nustatymus, reikalingus skirtingoms medžiagoms, neiššvaistant didesnio jų gabalo.
“Origin”	Naudojamas z ašies funkcionalumui patikrinti (nuleidžiant peiliuką, jei vežimėlis veikia tinkamai) arba nustatyti naują pradžios tašką, kai įrenginys veikia neprisijungus.
↓ / ↑	Reguliuoja pjovimo greitį. Pjovimo greitis 300 mm/s yra (protingas) numatytasis greitis, kurį galima naudoti daugeliui pjūvių. Kai dirbate su mažesniais ir detalesniais vaizdais, gali prireikti mažesnio greičio. Dirbant su didesniais ir mažiau detaliais vaizdais galima nustatyti didesnj greitį, kad sutrumpėtų veikimo laikas.
← / →	Reguliuoja pjovimo jėgą. 100 g pjovimo jėga yra gera bendra darbo pradžia bandant nustatyti jėgą, reikalingą konkrečiai medžiagai. Visos pjaustomos medžiagos plyš tiek, kiek reikia jėgos, todėl visada reikia atlikti tinkamus bandymus, kad būtų nustatytas tinkamas panaudotos jėgos kiekis.Tinkamas jėgos dydis yra tada, kai ašmenys visiškai jsiskverbia į pjaunamą medžiagą, o ne perpjauna pagrindinę medžiagą.

Neprisijungus režimas naudojamas pjovimo medžiagos ir ašmenų padėties perkėlimui, kad būtų galima nustatyti naują pradinę padėtį kitam dizainui. Šį režimą taip pat galima pasiekti, kai mašina veikia, ir pristabdys dabartinį pjovimo procesą. Nors galima keisti medžiagą ir ašmenų padėtį, jei pjovimo metu jjungiamas neprisijungimo / pauzės režimas, tačiau keisti bet kurio nustatymo paprastai nerekomenduojama. Režimo neprisijungus parinktys:

“Reset”	Iš naujo nustato mašinos veikimą ir nustato vežimėlio svirtį į labiausiai dešinę padėtį.
“Option”	Nepaiso jokių pakeitimų, kurie buvo atlikti medžiaga arba peilis pasistato ir išjungia neprisijungus / pauzės režimą, grążindamas įrenginį į pagrindinį ekraną. Atnaujina bet kokį pjovimą, kuris vyko, kai buvo jjungtas neprisijungus / pauzės režimas.
“Setup”	Be funkcijos šiame režime.
“Move”	Priima bet kokius medžiagos ar ašmenų padėties pakeitimus ir išeina iš neprisijungimo / pauzės režimo, grążindamas pjaustytuvą į pagrindinį ekraną. Atnaujina bet kokį pjovimą, kuris vyko jjungus neprisijungus / pauzės režimą iš naujų ašmenų / medžiagos pozicijų.
“Origin”	Priima bet kokius medžiagos ar ašmenų padėties pakeitimus ir išeina iš neprisijungimo / pauzės režimo, grążindamas pjaustytuvą į pagrindinį ekraną. Atnaujina bet kokį pjovimą, kuris buvo tada Neprisijungus / pauzės režimas buvo įvestas iš naujų ašmenų / medžiagos pozicijų.
↓ / ↑	Perkelkite medžiagą perkeldami padavimo volelius. Atlikę judesius, pakeitimus galime patvirtinti paspausdami „Move“ arba „Origin“ mygtukus arba atšaukti paspausdami mygtuką „Option“.
← / →	Perkelkite ašmenis perkeldami vežimėlio rankeną. Atlikę judesius, pakeitimus galime patvirtinti paspausdami „Origin“ mygtukus arba atšaukti paspausdami mygtuką „Option“.

OPERACIJA

1. Padėkite ritinį ant stovo ritinėlių viršaus. Jei norite naudoti karšto spaudimo vinilą, apverskite ritinį:

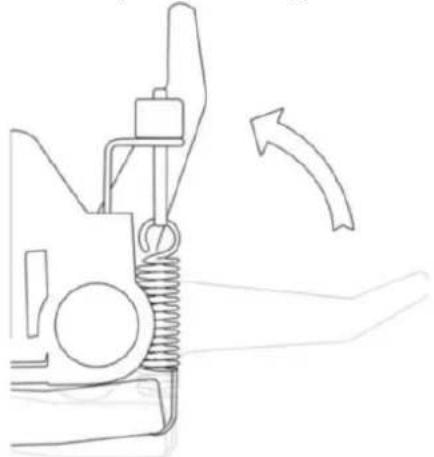

1. Atleiskite suspaudimo ritinėlių atleidimo svirtis:

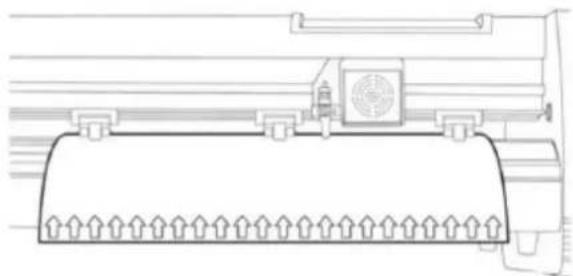

1. Padėkite vinilą po suspaudimo voleliais (jei dirbate iš vieno lapo, o ne ritinėlio, vinilą taip pat galima tiekti iš priekio):

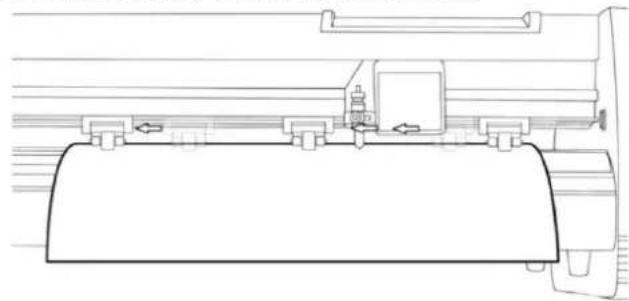

1. Sureguliuokite suspaudimo ritinėlius taip, kad kiekvienoje vinilo plokštės pusėje būtų po vieną volelį (o modeliuose su 3 ar daugiau ritinėlių – vienas volelis netoli centro). Stenkitės nenuleisti suspaudimo volelio iki tarpo tarp dviejų padavimo ritinėlių:

1. Palikite 1,27–3,8 mm (1/2"-1 1/2") tarpą nuo volelio krašto ir vinilo krašto abiejose pusése:

1/2" - 1 1/2"

1. Užfiksuokite suspaudimo volelius spausdami žemyn suspaudimo ritinėlio atleidimo svirtis.

2. Ijunkite mašiną (jei dar nejjungta).

Pjovimo padėties keitimas

1. Paspauskite mygtuką „Parinktis“, kad jeitumėte į neprisijungus režimą.

2. Naudodami valdymo skydelio rodyklių aukštyn ir žemyn mygtukus, nustatykite vinilą ten, kur norite pjauti:

1. Dabar sureguliuokite ašmenis ten, kur norite pradėti pjovimą, naudodami rodyklių j kairę ir dešinę mygtukus:

1. Dabar paspauskite mygtuką „Kilmė“, kad praneštumėte pjaustytuvui, kad tai yra vieta, kur norite pradėti pjovimą.

2. PASTABA: rinkdamiesi dizaino pradžios vietą atminkite, kad procesas prasidės apatinėje dešinėje dizaino srityje. Palikite pakankamai vietos kairėje ir už pradinės vietos, kad užbaigtumėte pjovimą. Jei norite atlikti kitus slėgio, greičio ar kitų nustatymų reguliavimus, galite tai padaryti dabar. Jei su mašina ruošiatės pirmą kartą pjauti, numatytosios vertės turėtų būti geras atskaitos taškas. Jei atliekate kokius nors pjaustytuvo pakeitimus, prieš bandydami pjauti grįžkite į pagrindinį ekraną.

Programinės įrangos veikimas

1. Prijunkite maitinimo laidą prie pjaustytuvo, tada prijunkite jrenginį ir jjunkite maitinimą.
2. Jei aparatui prie kompiuterio prijungiate nuosekluji kabelj, tolimesnės sąrankos nereikia. Tiesiog prijunkite vieną laido galą prie jrenginio, o kitą galą prie kompiuterio ir sąranka bus baigta. Jei jūsų kompiuteryje yra daugiau nei vienas nuoseklusis ryšys arba kyla ryšio tarp jrenginio ir kompiuterio problemų, galite patikrinti, ar jūsų programinės jrangos sąrankoje naudojamas tinkamas COM prievadas, tačiau daugumai vartotojų COM prievadas bus COM1.
3. Jei jrenginiui prie kompiuterio prijungti naudojate USB kabelj, nereikia diegimo programinės jrangos (SignMaster) – parodyta tolesniuose veiksmuose. Programinės jrangos diegimo metu tvarkyklė jdiegiama automatiškai, nereikia tvarkyklės diegti atskirai.
4. Atidarykite programinės įrangos déžutę, paimkite diską ir jdėkite jį i optinį kompaktinių diskų įrenginį arba jdėkite USB atmintinę su programinės įrangos tvarkykle.

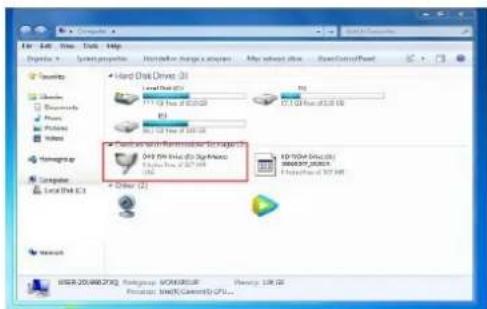

5. [Jei diegimas neprasidėjo automatiškai] Atidarykite kompiuterį, dukart spustelėkite arba dešiniuoju pelės mygtuku spustelėkite optinį diską, kad įdiegtumėte programinę įrangą:

File Edit View Tools Help Project > Smart project > Interactive graphic layer > My device site > OpenControlPoint My Tools Drive 31 Drive 20 Drive 10 Drive 5 Drive 4 Drive 3 Drive 2 Drive 1 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 0 Drive 1 Drive 10 Drive 15 Drive 20 Drive 25 Drive 30 Drive 35 Drive 40 Drive 45 Drive 50 Drive 55 Drive 60 Drive 65 Drive 70 Drive 75 Drive 80 Drive 85 Drive 90 Drive 95 Drive 100 Drive 105 Drive 110 Drive 115 Drive 120 Drive 125 Drive 130 Drive 135 Drive 140 Drive 145 Drive 150 Drive 155 Drive 160 Drive 165 Drive 170 Drive 175 Drive 180 Drive 185 Drive 190 Drive 195 Drive 200 Drive 205 Drive 210 Drive 215 Drive 220 Drive 225 Drive 230 Drive 235 Drive 240 Drive 245 Drive 250 Drive 255 Drive 260 Drive 265 Drive 270 Drive 275 Drive 280 Drive 285 Drive 290 Drive 295 Drive 300 Drive 305 Drive 310 Drive 315 Drive 320 Drive 325 Drive 330 Drive 335 Drive 340 Drive 345 Drive 350 Drive 355 Drive 360 Drive 365 Drive 370 Drive 375 Drive 380 Drive 385 Drive 390 Drive 395 Drive 400 Drive 405 Drive 410 Drive 415 Drive 420 Drive 425 Drive 430 Drive 435 Drive 440 Drive 445 Drive 450 Drive 455 Drive 460 Drive 465 Drive 470 Drive 475 Drive 480 Drive 485 Drive 490 Drive 495 Drive 500

1. Spustelėkite piktogramą raudoname langelyje ir pradėkite diegti programinę įrangą bei pasirinkite diegimo kalbą:

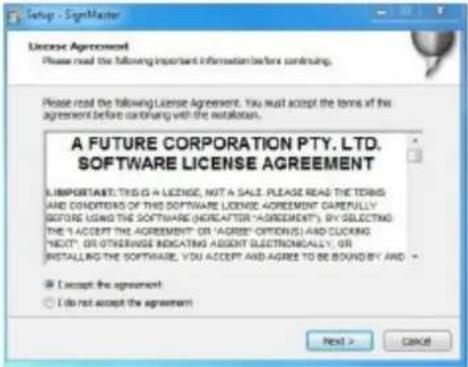

1. Sutikite su programinės įrangos sąlygomis ir spustelėkite toliau, kad tęstumėte:

1. Atsidariusiame lange jveskite gaminio serijos numerj (PSN) – PSN kodą rasite kairėje atidarytos programinės jrangos dėžutės pusėje:

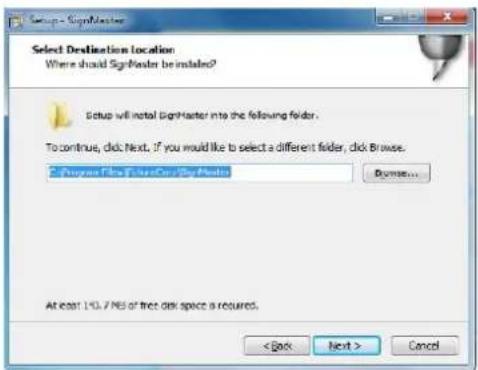

1. Sekite numatytajj diegimo kelią – pasirinkite diegimo aplanka ir spustelėkite toliau:

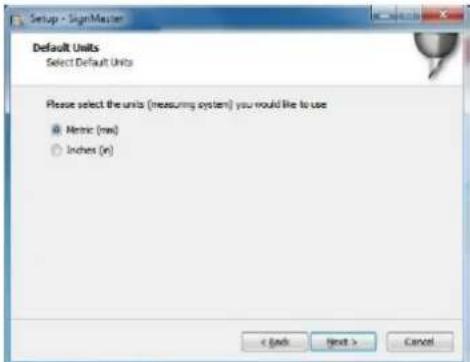

1. Pasirinkite vienetų sistemą (metrinę arba imperinę):

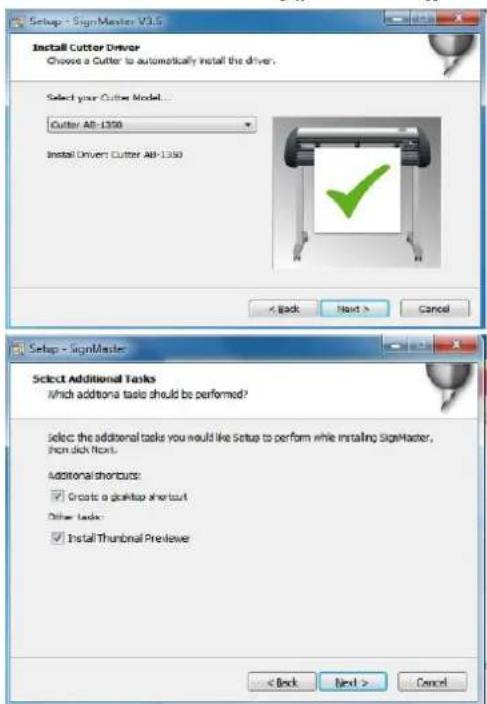

1. Pasirinkite mašinos modelj (patikrinkite jj etiketėje ant mašinos korpuso) ir spustelėkite toliau:

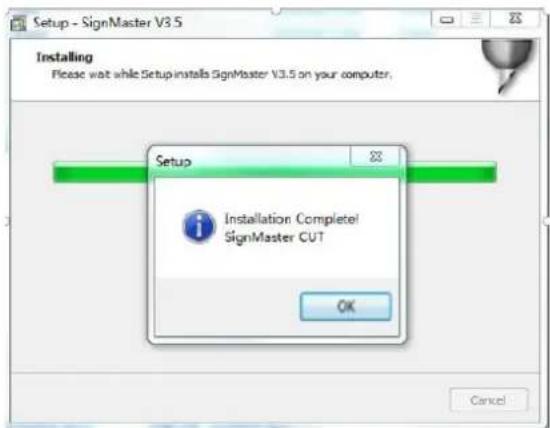

1. Diegimas baigtas, jei ekrane pasirodo šis langas:

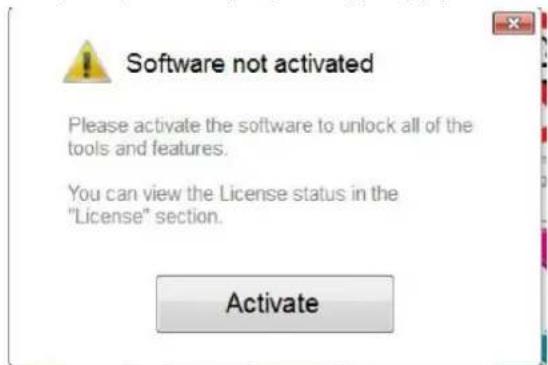

1. Pirmą kartą atidarius programinę jrangą, pasirodo aktyvinimo langas:

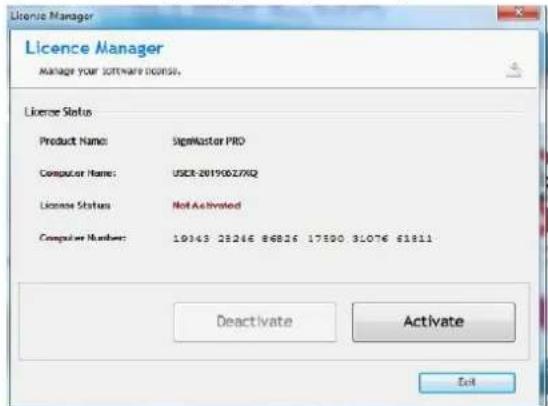

1. Spustelėkite mygtuką „Suaktyvinti“ ir jveskite savo el.

Licence Manager Manage your software license. License Status Product Name: SignMaster PRO Computer Name: USCR-20190027XIQ License Status: Not Activated Computer Number: 10343 28246 86826 17500 31076 61811 Deactivate Activate Exit

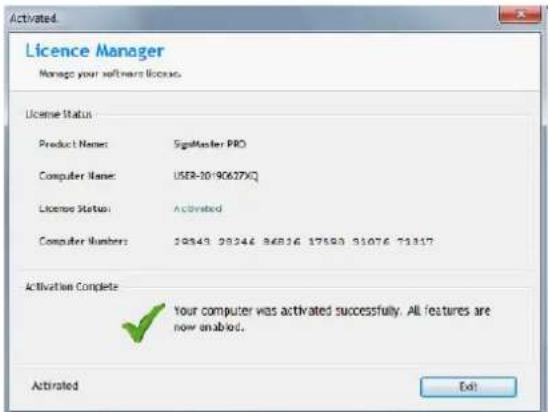

1. Sėkmingai suaktyvinę programinę įrangą, lange spustelėkite „Išeiti“:

Programinės įrangos prijungimas prie mašinos

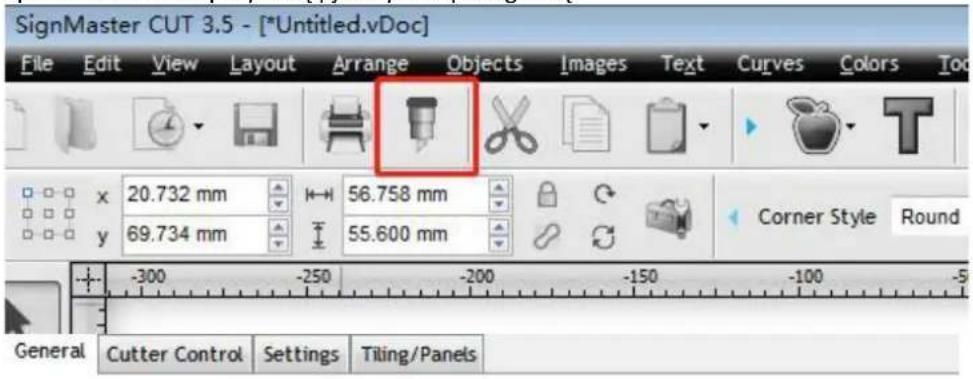

1. Atidarykite programinę jrangą, pasirinkite norimą turinį ir spustelėkite išsiųsti į pjovimo braižytuvą. Spustelėkite toliau pažymėtą pjaustytuvo piktogramą:

SignMaster CUT 3.5 - [*Untitled.vDoc] File Edit View Layout Arrange Objects Images Text Curves Colors Tool x 20.732 mm H→H 56.758 mm y 69.734 mm 55.600 mm Corner Style Round -300 -250 -200 -150 -100 -5 General Cutter Control Settings Tiling/Panels

1. Spustelëkite mygtuką „Ypatybës“:

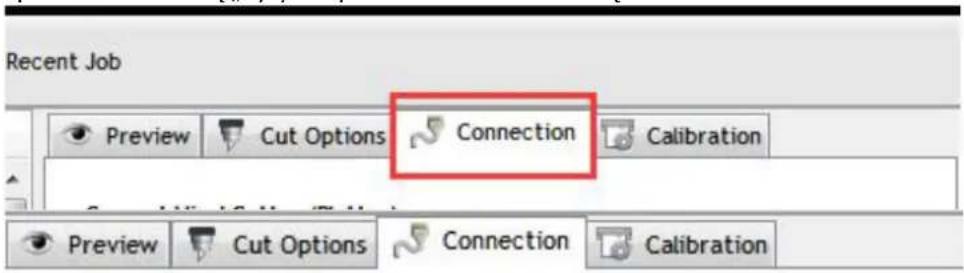

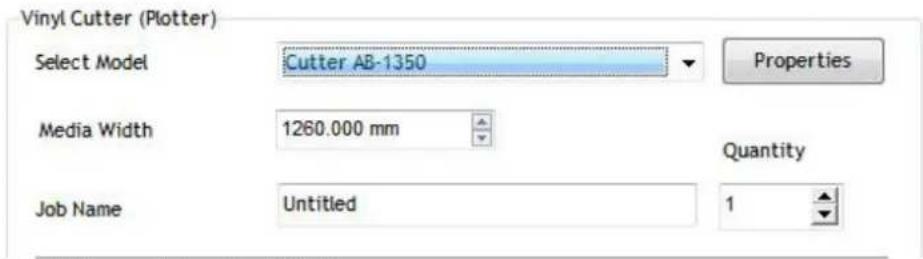

1. Spustelėkite skirtuką „Ryšys“ ir pasirinkite mašinos modelį:

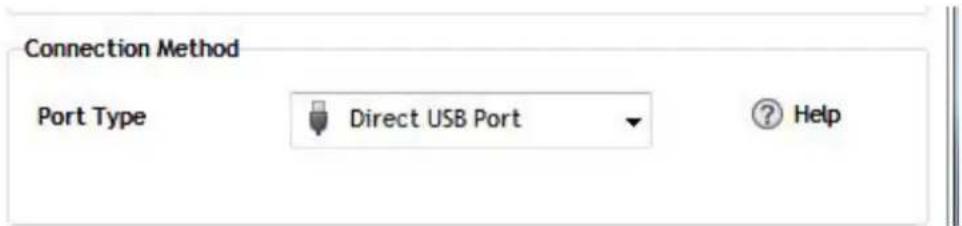

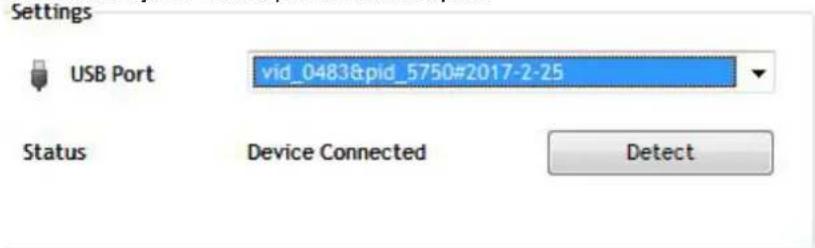

1. Pasirinkite tiesioginj USB prievadą:

1. Išskleidžiamajame meniu pasirinkta tvarkyklė:

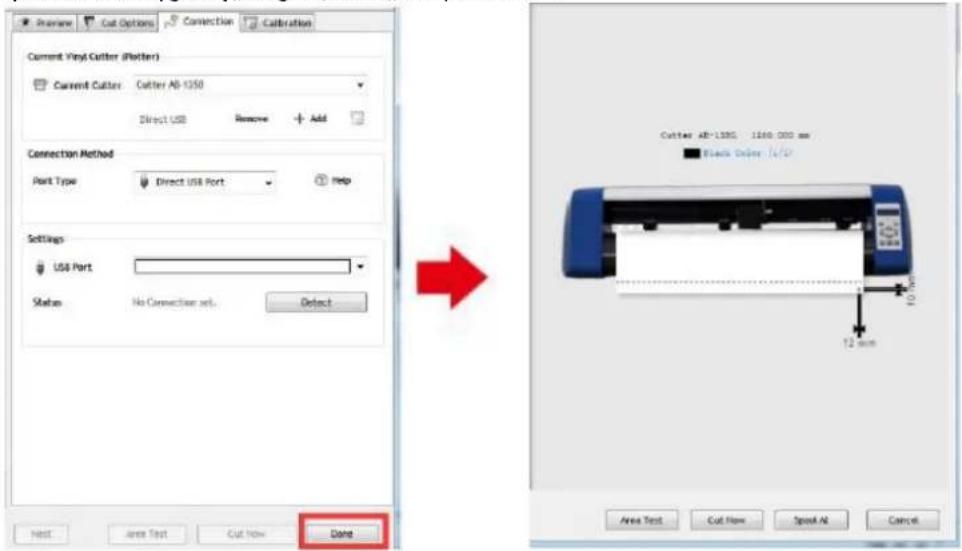

1. Spustelėkite mygtuką „Baigti:“, tada „Iškirpti dabar“:

1. Pasirinkite „Taip“, kad tęstumète pjovimą:

PASTABA: Programinės įrangos diegimo vaizdo vadovas taip pat yra USB atmintinėje.

TRIKČIŲ ŠALINIMAS

Problema	Sprendimas
Įrenginys negali prisijungti prie programinės įrangos.	Programinės įrangos prievado nustatymai, kaip parodyta žemiau:
Pjovimo metu atsirado popieriaus nuokrypis	Kadangi popieriaus preso įtempimas yra nenuoseklus, pasukite dvi geltonas žalvario veržles ant kiekvieno popieriaus preso į tą patį aukštį, tada slėgis bus subalansuotas, kaip parodyta toliau:Pasukite juos į tą patį aukštį.

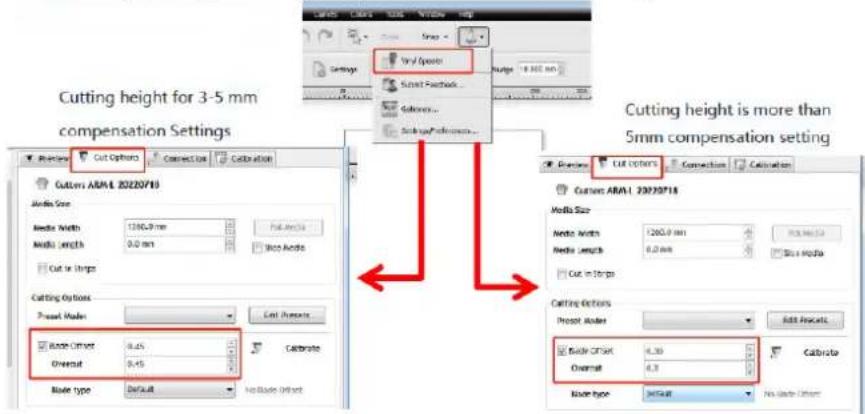

Mažos grafikos pjovimo efektas nėra idealus.	Kai pjovimo aukštis yra 3-5 mm raidės, programinės įrangos kompensavimo reikšmė nustatoma į 0,45, o greitis reguliuojamas iki 400 mm/s. Kai pjovimo aukštis yra didesnis nei 5 mm raidės, programinės įrangos kompensavimo vertė nustatoma į 0,3, o greitis reguliuojamas iki 600 mm/s ar daugiau:
Dažnai kartojamas pjovimas, pjovimas prieš automatinį popierių ir kitos problemos.	Atšaukite automatinio popieriaus tiekimo funkciją po iškirpimo programinėje įrangoje, kaip parodyta toliau:

Pjovimo procesas sustoja ir negrižta į pradinę vietą.	Nenaudokite jokių duomenų konvertavimo jungties. Gali būti prarasti duomenys ir pjovimo procesas gali sustoti. Prijunkite duomenų liniją tiesiai į kompiuterio sąsają.

PANAUDOTŲ PRIETAISŲ IŠMETIMAS

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jj į elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.
