ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PCPAIR MINI350 MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Αεροσυμπιεστής PCP
Μοντέλο	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Ονομαστική τάση / συχνότητα	230V~/50Hz // DC 12V 230 V~/50Hz // DC 12V
Ονομαστική ισχύς [W]	400	350
Ταχύτητα [rpm]	2880	2880
Πίεση εργασίας	30Mpa/4500psi	30Mpa/4500psi
Απόδοση αέρα	12 λίτρα/λεπτό	12 λίτρα/λεπτό
Διαστάσεις (πλάτος x βάθος x ύψος)	30,5x15,5x26 εκ 22,7x32,5x15,2 εκ
Βάρος	8,9 κιλά	8,04 κιλά

Οδηγίες ασφαλείας για τη χρήση του συμπιεστή

• Μην υπερβαίνετε τη μέγιστη πίεση: Μην γεμίζετε τη δεξαμενή αέρα ή τον κύλινδρο αέρα πάνω από 300 bar (4500 psi). Η υπερπλήρωση μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο.
• Περιορίστε τη διάρκεια πλήρωσης: Μην γεμίζετε για περισσότερο από 30 λεπτά κάθε φορά. Βεβαιωθείτε ότι η θερμοκρασία εργασίας παραμένει κάτω από 70°C (158°F) για να αποφευχθεί η υπερθέρμανση.
• Απαγορευμένες τροποποιήσεις: Απαγορεύεται αυστηρά η αντικατάσταση εξαρτημάτων ή η τροποποίηση οποιωνδήποτε χαρακτηριστικών του συμπιεστή, εκτός εάν χρησιμοποιούνται εξουσιοδοτημένα στοιχεία αντικατάστασης που προβλέπονται για το σκοπό αυτό.

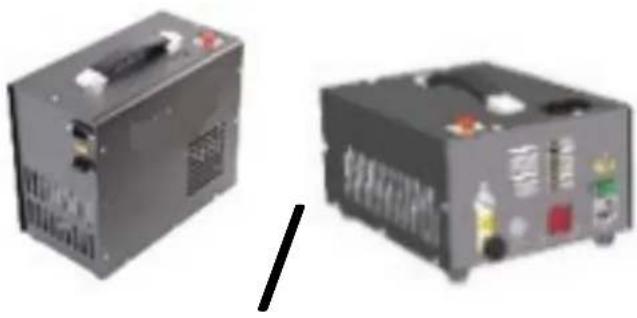

Περιεχόμενο του κουτιού

1

1. 12V/220V/110V αεροσυμπιεστής;
2. Καλώδιο τροφοδοσίας μπαταρίας αυτοκινήτου 12 V.
3. Καλώδιο τροφοδοσίας 220V/110V;
4. Εύκαμπτος σωλήνας υψηλής πίεσης με φίλτρο.
5. Κιτ επισκευής?
6. Εγχειρίδιο.

Περιγραφή

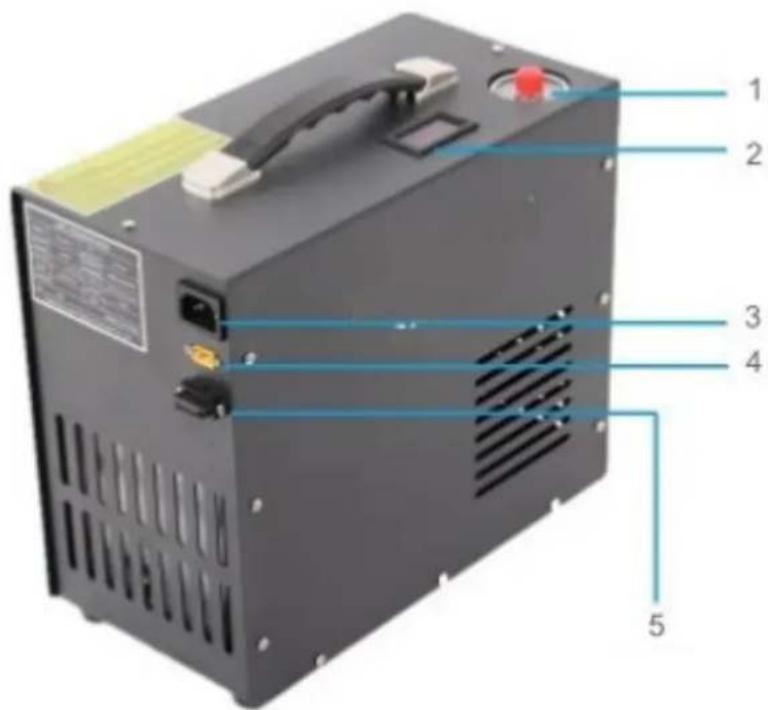

MSW-PCPAIR 400

1 - Μανόμετρο
2 - Ένδειξη θερμοκρασίας
3 - Βύσμα 220V/110V

4 - Βύσμα 12V
5 - Ασφάλεια ηλεκτρική

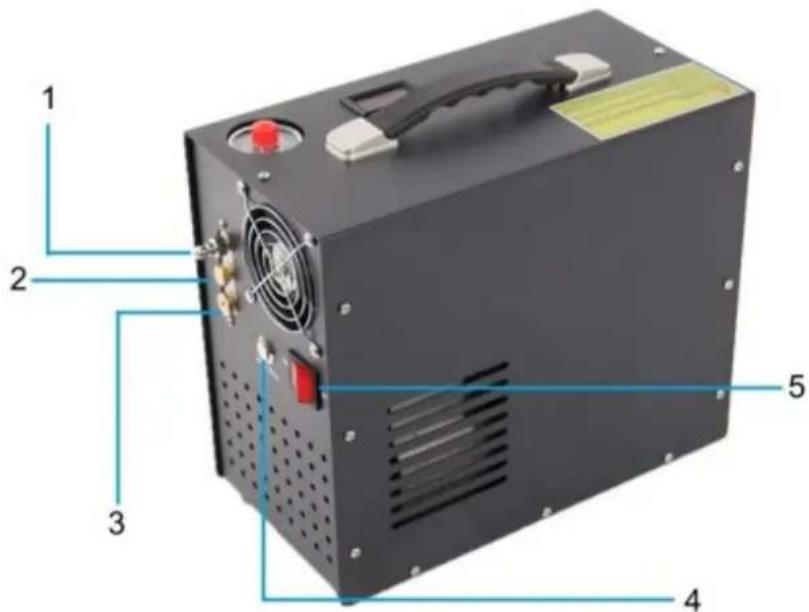

1 - Έξοδος αέρα
2 - Αντιεκρηκτική βαλβίδα
3 - Βαλβίδα εξαέρωσης

4 - Κουμπί έναρξης
5 - Διακόπτης ρεύματος

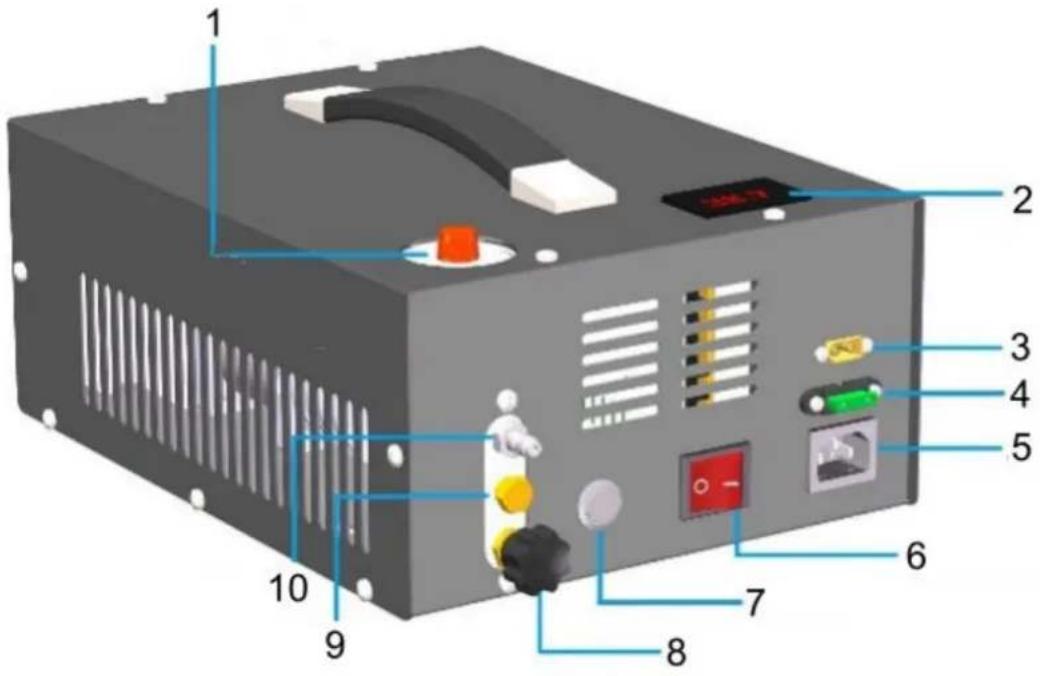

MSW-PCPAIR MINI350

1 - Μανόμετρο
2 - Ένδειξη θερμοκρασίας
3 - Βύσμα 12V
4 - Ασφάλεια ηλεκτρική
5 - Búσμα 220V/110V

6 - Διακόπτης ρεύματος
7 - Κουμπί έναρξης
8 - Βαλβίδα εξαέρωσης
9 - Αντιεκρηκτική βαλβίδα
10 - 'Εξοδος αέρα

Οδηγίες χρήσης του αεροσυμπιεστή

1) Συνδέστε τον εύκαμπτο σωλήνα:

• Συνδέστε το ένα άκρο του εύκαμπτου σωλήνα υψηλής πίεσης στην έξοδο αέρα.
  Συνδέστε το άλλο άκρο στον κύλινδρο αέρα ή οποιοδήποτε άλλο αντικείμενο θέλετε να γεμίσετε.

2) Τροφοδοτήστε τον συμπιεστή:

- Για ισχύ 12 V:

Συνδέστε τον θετικό πόλο στο κόκκινο καλώδιο και τον αρνητικό πόλο στο μαύρο καλώδιο.
Εάν χρησιμοποιείτε μπαταρία αυτοκινήτου, βεβαιωθείτε ότι το αυτοκίνητο λειτουργεί κατά τη διαδικασία πλήρωσης αέρα για να αποφύγετε την αποστράγγιση της μπαταρίας.

- Για ισχύ 110V/220V:

- Ελέγξε τανά ότι το τροφοδοτικό ταιριάζει με την απαιτούμενη τάση πριν συνδέσετε τον συμπιεστή.

- Σημείωση: Εάν το καλώδιο τροφοδοσίας συνδεθεί λανθασμένα, ο συμπιεστής δεν θα ξεκινήσει, αλλά δεν θα προκαλέσει κανέναν κίνδυνο.

3) Ρυθμίστε την πίεση:

- Ρυθμίστε το μανόμετρο για να ρυθμίσετε την πίεση αυτόματης διακοπής μεταξύ 0 bar και 300 bar.

4) Κλείστε τη βαλβίδα εξαέρωσης:

- Βεβαιωθείτε ότι η βαλβίδα εξαέρωσης είναι καλά κλειστή πριν ξεκινήσετε τον συμπιεστή.

5) Εκκινήστε τον συμπιεστή:

- Κρατήστε απόσταση ασφαλείας ενώ ο συμπιεστής είναι σε λειτουργία.

6) Μετά το γέμισμα:

○ Ανοίξτε τη βαλβίδα εξαέρωσης για να απελευθερώσετε τυχόν υπολειπόμενη πίεση.
- Αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης τόσο από τον συμπιεστή όσο και από τον κύλινδρο αέρα.

Συντήρηση

1) Τα εσωτερικά μηχανικά μέρη λιπαίνονται με γράσο, αφού λειτουργήσουν για 100 ώρες, πρέπει να προστεθεί γράσο στη ράβδο του εμβόλου, δείτε την εικόνα της λίστας των κύριων εξαρτημάτων (No.10,11,14).
2) Αλλάζετε ένα νέο βαμβακερό φίλτρο κάθε 30 λεπτά πλήρωσης αέρα.

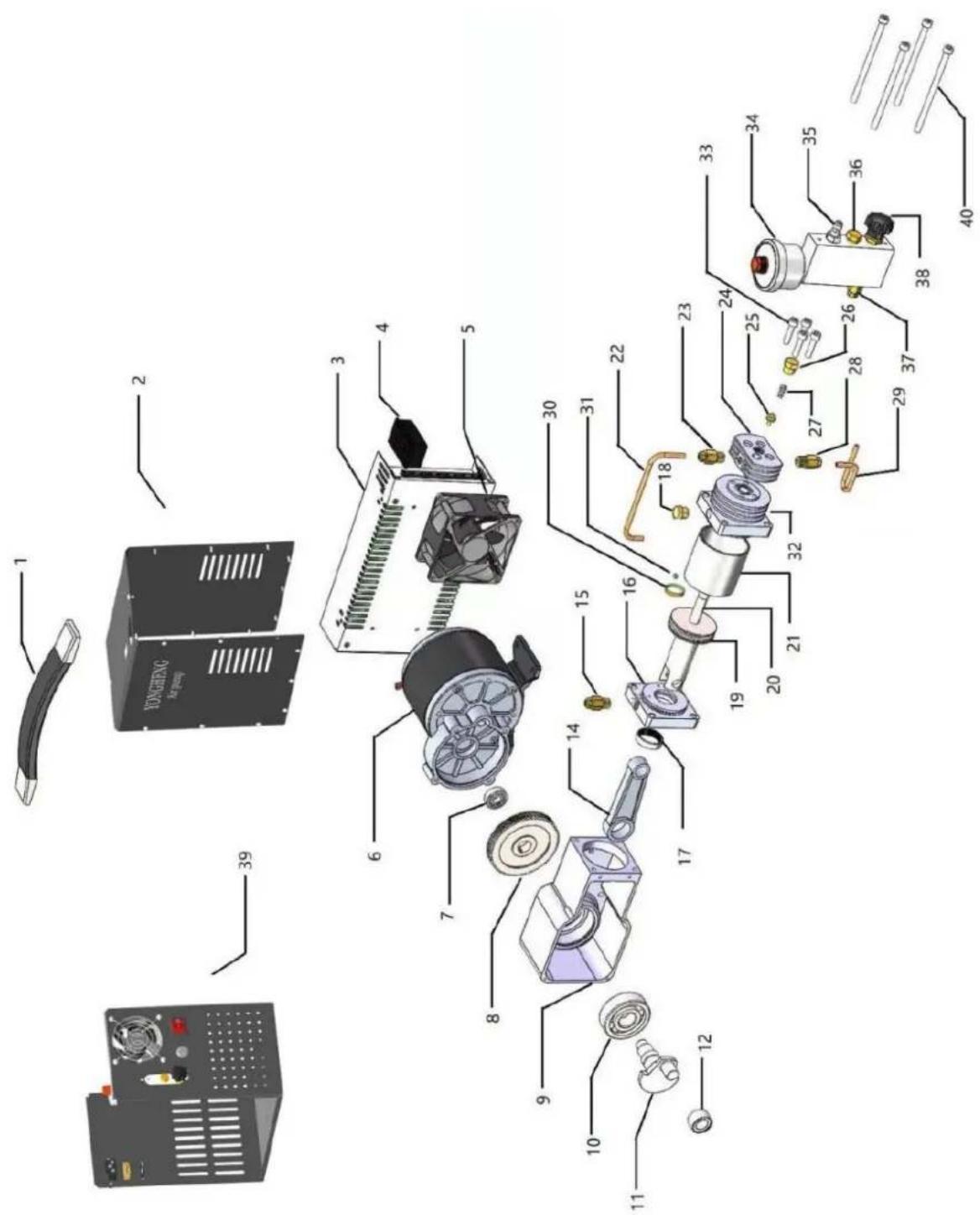

Λίστα κύριων ανταλλακτικών

MSW-PCPAIR 400

Αριθμόςανταλλακτικού	Όνομα μέρους	Αριθμόςανταλλακτικού	Όνομα μέρους
1	Λαβή	21	Κύλινδρος χαμηλήςπίεσης
2	Κέλυφος	22	Ορειχάλκινος σωλήναςχαμηλής πίεσης
3	Τροφοδοτικό λειτουργίαςδιακόπτη	23	Συνδετήρας
4	Ένδειξη θερμοκρασίας	24	Κάλυμμα κυλίνδρουυψηλής πίεσης
5	Ανεμιστήρας	25	Βαλβίδα μονήςκατεύθυνσης υψηλήςπίεσης
6	Μοτέρ	26	Βύσμα υψηλής πίεσης
7	Ρουλεμάν 63900	27	Ανοιξη
8	Εργαλείο μείωσης	28	Συνδετήρας
9	Θήκη μανιβέλας	29	Ορειχάλκινος σωλήναςυψηλής πίεσης
10	Ρουλεμάν 6303	30	Δακτύλιος εμβόλουχαμηλής πίεσης
11	Στροφαλοφόρος άξων	31	Δακτύλιος εμβόλουυψηλής πίεσης
12	Ρουλεμάν RNA49/9	32	Κύλινδρος υψηλής πίεσης
14	Ράβδος σύνδεσης	33	Μπουλόνια
15	Συνδετήρας	34	Μανόμετρο
16	Βάση κυλίνδρου	35	Έξοδος αέρα
17	Δαχτυλίδι οδηγού	36	Αντιεκρηκτική βαλβίδα
18	Φίλτρο εισόδου αέρα	37	Συνδετήρας
19	Έμβολο χαμηλής πίεσης	38	Βαλβίδα εξαέρωσης
20	Ράβδος εμβόλου υψηλήςπίεσης	39	Κέλυφος
		40	Μπουλόνια

MSW-PCPAIR 400

Αριθμόςανταλλακτικού	Όνομα μέρους	Αριθμόςανταλλακτικού	Όνομα μέρους
1	Λαβή	22	Ορειχάλκινος σωλήνας χαμηλής πίεσης
2	Κέλυφος	23	Συνδετήρας
3	Τροφοδοτικό λειτουργίας διακόπτη	24	Κάλυμμα κυλίνδρου υψηλής πίεσης
4	Ένδειξη θερμοκρασίας	25	Βαλβίδα μονής κατεύθυνσης υψηλής πίεσης
5	Ανεμιστήρας	26	Βύσμα υψηλής πίεσης
6	Μοτέρ	27	Ανοιξη
7	Ρουλεμάν 63900	28	Συνδετήρας
8	Εργαλείο μείωσης	29	Ορειχάλκινος σωλήνας υψηλής πίεσης
9	Θήκη μανιβέλας	30	Δακτύλιος εμβόλου χαμηλής πίεσης
10	Ρουλεμάν 6303	31	Δακτύλιος εμβόλου υψηλής πίεσης
11	Στροφαλοφόρος άξων	32	Κύλινδρος υψηλής πίεσης
12	Φέροντας RNA49/9	33	Μπουλόνια
14	Ράβδος σύνδεσης	34	Μανόμετρο
15	Συνδετήρας	35	Έξοδος αέρα
16	Βάση κυλίνδρου	36	Αντιεκρηκτική βαλβίδα
17	Δαχτυλίδι οδηγού	37	Συνδετήρας
18	Φίλτρο εισόδου αέρα	38	Βαλβίδα εξαέρωσης
19	Έμβολο χαμηλής πίεσης	39	Κέλυφος
20	Ράβδος εμβόλου υψηλής πίεσης	40	Μπουλόνια
21	Κύλινδρος χαμηλής πίεσης

MSW-PCPAIR MINI350

Αντιμετώπιση προβλημάτων

Σφάλμα	Πιθανή αιτία	Διάλυμα
Ο συμπιεστής δεν μπορεί να ξεκινήσει, ο ανεμιστήρας επίσης δεν λειτουργεί	Σπασμένη ασφάλεια Αντικαταστήστε με νέο
Ο συμπιεστής δεν πιέζει	Σπασμένη αντιεκρηκτική βαλβίδα	Αντικαταστήστε με νέο δίσκο
Αργή πλήρωση αέρα	Τρίψιμο δακτυλίου εμβόλου	Αντικαταστήστε με νέο δακτύλιο
	Διαρροή αέρα	Ελέγξτε τους σωλήνες, τους συνδετήρες και τη βαλβίδα μονής κατεύθυνσης υψηλής πίεσης (Αρ. 25)
