HASZNÁLATI ÚTMUTATÓ PCPAIR MINI350 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	PCP légkompresszor
Modell	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Névleges feszültség / frekvencia	230V~/50Hz // DC 12V 230 V~/50Hz // DC 12V
Névleges teljesítmény [W]	400 350
Sebesség [fordulatszám]	2880	2880
Üzemi nyomás	30Mpa/4500psi	30Mpa/4500psi
Levegő hatékonysága	12L/min	12L/min
Méretek (szélesség x mélység x magasság)	30.5x15.5x26 cm 22.7x32.5x15.2 cm
Súly	8,9 kg	8.04 kg

Biztonsági utasítások a kompresszor használatához

• Ne lépje túl a maximális nyomást: Ne töltse fel a légtartályt vagy a légpalackot 300 bar (4500 psi) fölé. A túltöltés súlyos sérülést vagy halált okozhat.
• Korlátozza a töltés időtartamát: Ne töltsön 30 percnél hosszabb ideig egyhuzamban. A túlmelegedés elkerülése érdekében ügyeljen arra, hogy a munkahómér séklet 70 °C (158 °F) alatt maradjon.
• Tiltott módosítások: A kompresszor alkatrészeinek cseréje vagy bármely funkciójának módosítása szigorúan tilos, kivéve, ha az erre a célra biztosított, engedélyezett csereelemeket használják.

A doboz tartalma

1

1. 12V/220V/110V légkompresszor;
2. 12V-os autó akkumulátor tápkábel;
3. 220V/110V-os tápkábel;
4. Nagynyomású tömlő szűrővel;
5. Javítókészlet;
6. Kézikönyv.

A készülék leírása

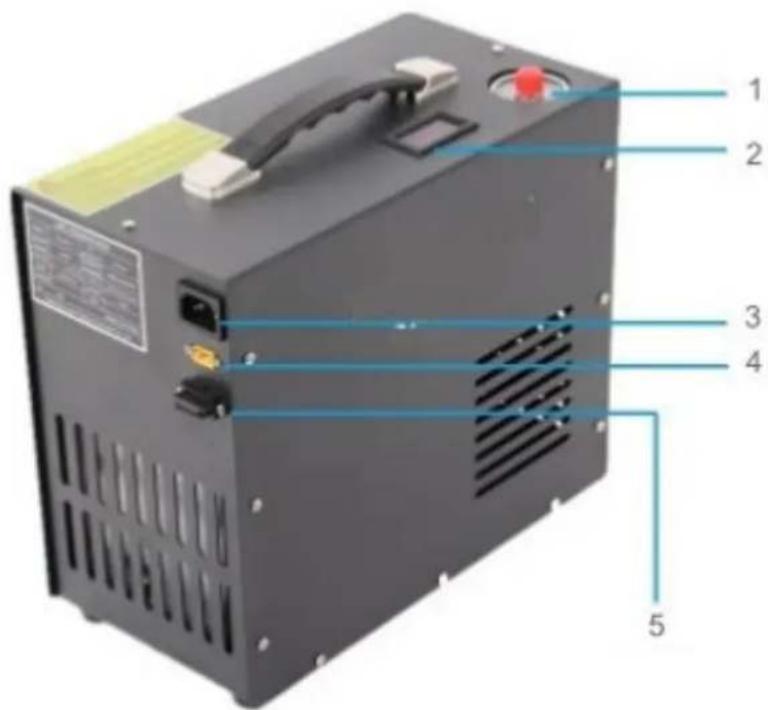

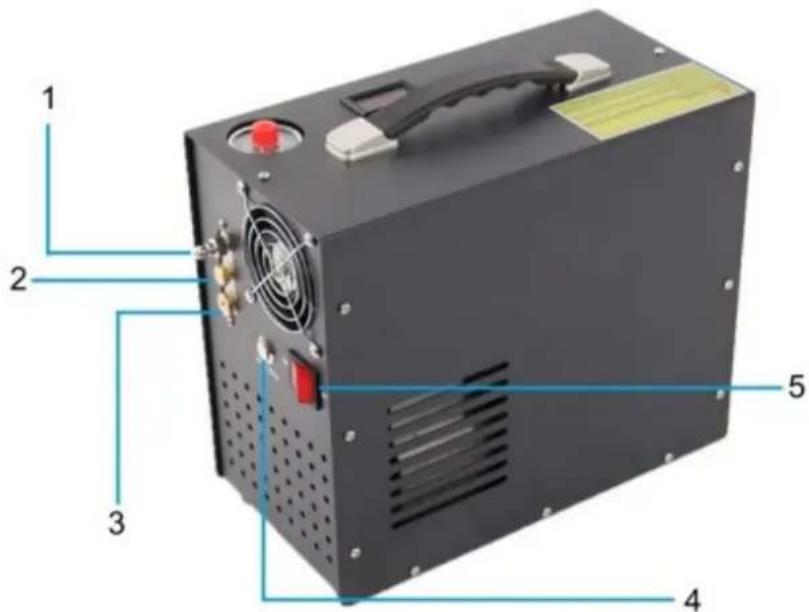

MSW-PCPAIR 400

4 - 12V-os csatlakozó

2 - Hőmérséklet-kijelző

5 - Biztosíték

3 - 220V/110V csatlakozó

1 - Légkimeneteli nyílás

4 - Indító gomb

2 - Robbanásbiztos szelep

5 - Hálózati kapcsoló

3 - Levegőztető szelep

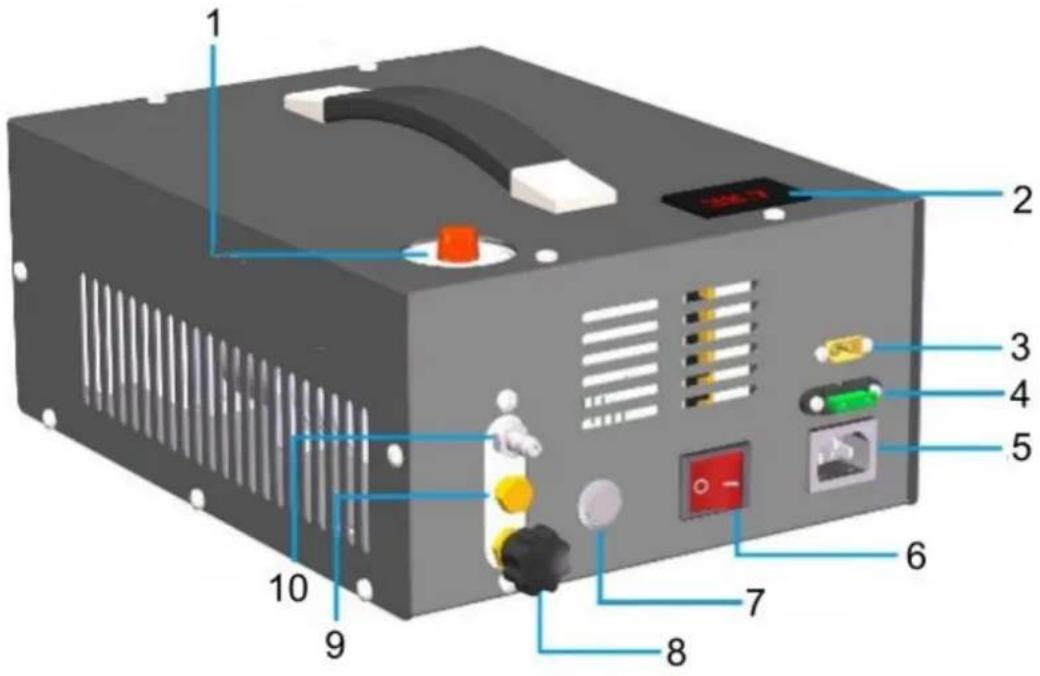

MSW-PCPAIR MINI350

1 - Nyomásmérő
2 - Hőmérséklet-kijelző
3 - 12V-os csatlakozó
4 - Biztosíték
5 - 220V/110V csatlakozó

6 - Hálózati kapcsoló
7 - Indító gomb
8 - Levegőztető szelep
9 - Robbanásbiztos szelep
10 - Légkimeneteli nyílás

A légkompresszor használatára vonatkozó utasítások

1) Csatlakoztassa a tömlőt:

○ Csatlakoztassa a nagynyomású flexibilis tömlő egyik végét a levegő kimenetéhez.
○ Csatlakoztassa a másik végét a légpalackhoz vagy bármilyen más, feltölteni kívánt tárgyhoz.

2) Táplálja a kompresszort:

○ 12V-os tápellátáshoz:

• Csatlakoztassa a pozitív pólust a piros vezetékhez, a negatív pólust pedig a fekete vezetékhez.
• Ha autóakkumulátort használ, a légtöltési folyamat alatt az akkumulátor lemerülésének elkerülése érdekében gondoskodjon arról, hogy az autó járjon.

○ 110V/220V-os áramellátáshoz:

• A kompresszor csatlakoztatása előtt ellenőrizze, hogy a tápegység megfelel-e a szükséges feszültségnek.
  Megjegyzés: Ha a tápkábel rosszul van csatlakoztatva, a kompresszor nem fog elindulni, de ez nem okoz semmilyen veszélyt.

3) Állítsa be a nyomást:

- Állítsa be a nyomásmérőn az automatikus leállítási nyomást 0 bar és 300 bar között.

4) Zárja be a légtelenítő szelepet:

○ A kompresszor beindítása előtt győződjön meg róla, hogy a légtelenítő szelep biztonságosan zárva van.

5) Indítsa el a kompresszort:

○ A kompresszor működése közben tartson biztonságos távolságot.

6) Töltés után:

○ Nyissa ki a légtelenítő szelepet a maradék nyomás leengedéséhez.

○ Csatlakoztassa le a nagynyomású tömlőt a kompresszorról és a légpalackról is.

KARBANTARTÁS

1) A belső mechanikus alkatrészeket zsírral kenik, 100 óra futás után zsírt kell hozzáadni a dugattyúrúdhoz, lásd a fő alkatrészlista képét (No.10,11,14).

2) 30 percenként új pamutszűrőt kell cserélni.

Főbb alkatrészek listája

MSW-PCPAIR 400

Alkatrész száma	Alkatrész neve	Alkatrész száma	Alkatrész neve
1	Fogantyú	21	Alacsony nyomású henger
2	Shell	22	Alacsony nyomású sárgaréz cső
3	Kapcsoló üzemmódú tápegység	23	Összekötőelem
4	Hőmérséklet kijelző	24	Nagynyomású hengerfedél
5	Ventillátor	25	Nagynyomású egyutas szelep
6	Motor	26	Nagynyomású dugó
7	63900 csapágy	27	Rugó
8	Hajtómű	28	Összekötőelem
9	Kurbli tok	29	Nagynyomású sárgaréz cső
10	6303 csapágy	30	Alacsony nyomású dugattyúgyűrű
11	Forgattyús tengely	31	Nagynyomású dugattyúgyűrű
12	Csapágyazás RNA49/9	32	Nagynyomású henger
14	Csatlakozó rúd	33	Csavarok
15	Összekötőelem	34	Nyomásmérő
16	Henger alap	35	Levegő kimenet
17	Vezető gyűrű	36	Robbanásbiztos szelep
18	Légbeszívó szűrő	37	Összekötőelem
19	Alacsony nyomású dugattyú	38	Levegőztető szelep
20	Nagynyomású dugattyúrúd	39	Shell
		40	Csavarok

MSW-PCPAIR 400

Alkatrész száma	Alkatrész neve	Alkatrész száma	Alkatrész neve
1	Fogantyú	22	Alacsony nyomású sárgaréz cső
2	Shell	23	Összekötőelem
3	Kapcsoló üzemmódú tápegység	24	Nagynyomású hengerfedél
4	Hőmérséklet kijelző	25	Nagynyomású egyutas szelep
5	Ventillátor	26	Nagynyomású dugó
6	Motor	27	Rugó
7	63900 csapágy	28	Összekötőelem
8	Hajtómű	29	Nagynyomású sárgaréz cső
9	Kurbli tok	30	Alacsony nyomású dugattyúgyűrű
10	6303 csapágy	31	Nagynyomású dugattyúgyűrű
11	Forgattyús tengely	32	Nagynyomású henger
12	Csapágyazás RNA49/9	33	Csavarok
14	Csatlakozó rúd	34	Nyomásmérő
15	Összekötőelem	35	Levegő kimenet
16	Henger alap	36	Robbanásbiztos szelep
17	Vezető gyűrű	37	Összekötőelem
18	Légbeszívó szűrő	38	Levegőztető szelep
19	Alacsony nyomású dugattyú	39	Shell
20	Nagynyomású dugattyúrúd	40	Csavarok
21	Alacsony nyomású henger

MSW-PCPAIR MINI350

Hiba	Lehetséges ok	Megoldás
A kompresszor nem indul, a ventilátor sem működik	A biztosíték elromlott	Cserélje ki egy újjal
A kompresszor nem nyomja a nyomást	Robbanásbiztos szelep eltört	Cserélje ki új lemezre
Lassú légtöltés	Dugattyúgyűrű kopás	Cserélje ki új gyűrűre
	Légszivárgás	Ellenőrző csövek, csatlakozók és nagynyomású egyutas szelep (25. cikkszám)
