NÁVOD K OBSLUZE PCPAIR MINI350 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku	PCP vzduchový kompresor
Model	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Jmenovité napětí / frekvence	230V~/50Hz // DC 12V 230 V~/50Hz // DC 12V
Jmenovitý výkon[W]	400	350
Rychlost [ot./min]	2880	2880
Pracovní tlak	30 MPa/4500 psi	30 MPa/4500 psi
Účinnost vzduchu	12 l/min	12 l/min
Rozměry (šířka x hloubka x výška)	30,5 x 15,5 x 26 cm 22,7 x 32,5 x 15,2 cm
Hmotnost	8,9 kg	8,04 kg

Bezpečnostní pokyny pro používání kompresoru

• Nepřekračujte maximální tlak: Neplňte vzduchovou nádrž nebo vzduchový válec nad 300 barů (4500 psi). Přeplnění může způsobit vážné zranění nebo smrt.
• Omezte dobu plnění: Neplňte najednou déle než 30 minut. Zajistěte, aby pracovní teplota zůstala pod 70 °C (158 °F), aby nedošlo k přehřátí.
• Zakázané úpravy: Je přísně zakázáno vyměňovat díly nebo upravovat jakékoli vlastnosti kompresoru, pokud nejsou použity autorizované náhradní prvky, které jsou k tomu určeny.

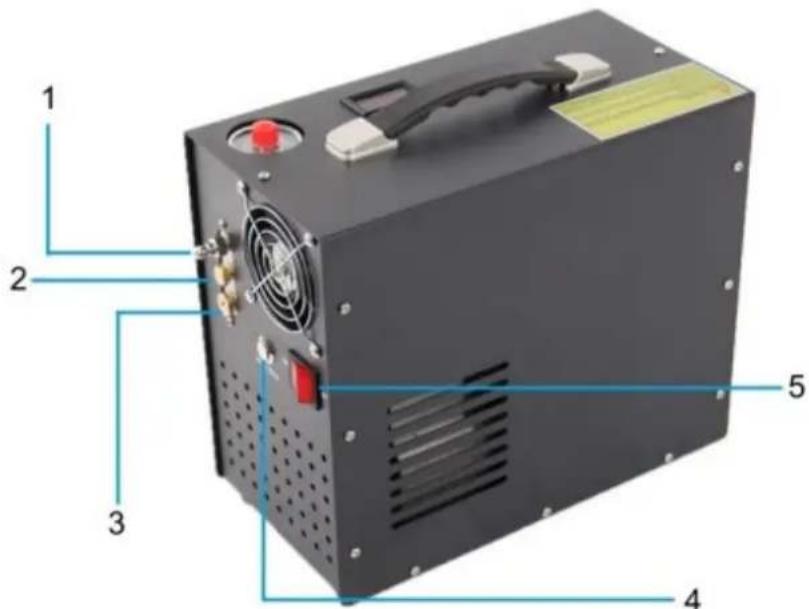

Obsah krabice

1

2 - Zobrazení teploty Zásuvka 220V/110V

4 - Pojistka

1 - Vzduchový výstup

4 - Tlačítko pro spuštění

5 - Vypínač napájení

3 - Odvzdušnovací ventil

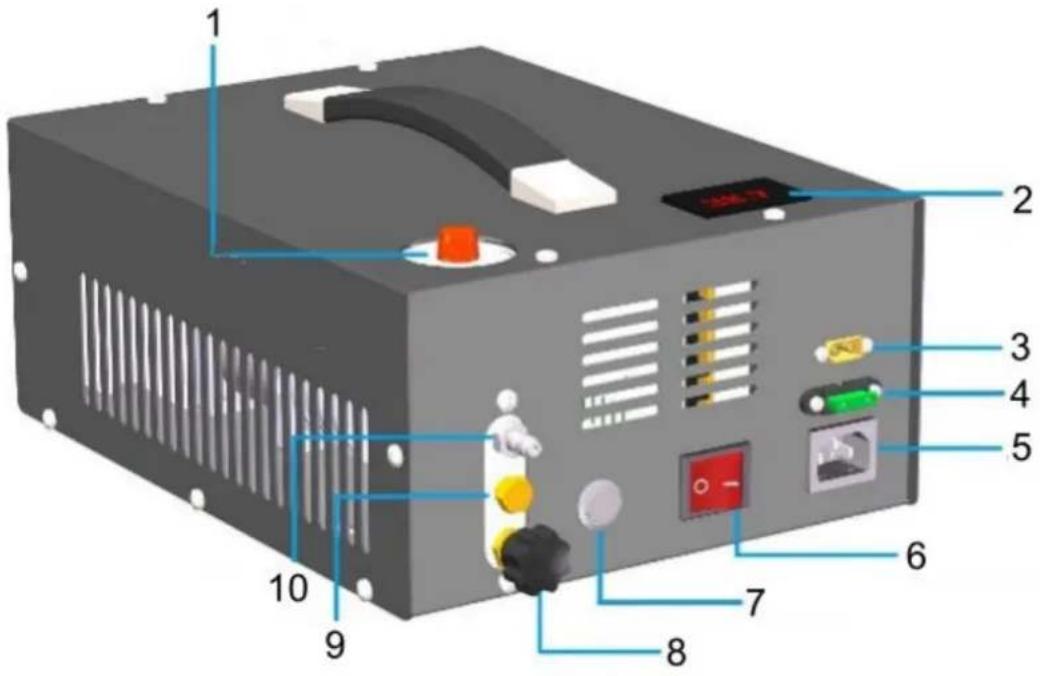

MSW-PCPAIR MINI350

1 - Tlakoměr
2 - Zobrazení teploty
3 - 12V zástrčka
4 - Pojistka
5 - Zásuvka 220V/110V

6 - Vypínač napájení
7 - Tlačítko pro spuštění
8 - Odvzdušňovací ventil
9 - Ventil odolný proti výbuchu
10 - Vzduchový výstup

Návod k použití vzduchového kompresoru

1) Připojte hadici:

o Připojte jeden konec vysokotlaké flexibilní hadice k výstupu vzduchu.
o Připojte druhý konec k vzduchovému válci nebo jinému předmětu, který chcete naplnit.

2) Napájení kompresoru:

○ Pro 12V napájení:

Připojte kladný pól k červenému vodiči a záporný pól k černému vodiči.
- Pokud používáte autobaterii, zajistěte, aby auto běželo během procesu plnění vzduchem, aby nedošlo k vybití baterie.

○ Pro napájení 110V/220V:

• Před připojením kompresoru znovu zkontrolujte, zda napájecí zdroj odpovídá požadovanému napětí.
  ○ Poznámka: Pokud je napájecí kabel nesprávně připojen, kompresor se nespustí, ale nezpůsobí žádné nebezpečí.

3) Nastavte tlak:

○ Upravte tlakoměr, abyste nastavili tlak automatického zastavení mezi 0 bar a 300 bar.

4) Zavřete vypouštěcí ventil:

o Před spuštěním kompresoru se ujistěte, že je vypouštěcí ventil bezpečně uzavřen.

- Dodržujte bezpečnou vzdálenost, když je kompresor v provozu.

6) Po naplnění:

• Otevřete vypouštěcí ventil, abyste uvolnili veškerý zbývající tlak.
• Odpojte vysokotlakou hadici od kompresoru i vzduchového válce.

ÚDRŽBA

1) Vnitřní mechanické části jsou mazány tukem, po 100 hodinách chodu je třeba doplnit mazivo na pístnici, viz obrázek hlavního seznamu dílů (č.10,11,14).
2) Vyměňte nový bavlněný filtr každých 30 minut plnění vzduchem.

Seznam hlavních dílů

MSW-PCPAIR 400

Číslo dílu	Název dílu	Číslo dílu	Název dílu
1	Držák	21	Nízkotlaký válec
2	Shell	22	Nízkotlaká mosazná trubka
3	Přepínaný režim napájení	23	Konektor
4	Zobrazení teploty	24	Kryt vysokotlakého válce
5	Ventilátor	25	Vysokotlaký jednocestný ventil
6	Motor	26	Vysokotlaká zástrčka
7	Ložisko 63900	27	Pružina
8	Redukční převodovka	28	Konektor
9	Kliková skřín	29	Vysokotlaká mosazná trubka
10	Ložisko 6303	30	Nízkotlaký pístní kroužek
11	Klikový hřídel	31	Vysokotlaký pístní kroužek
12	Ložisko RNA49/9	32	Vysokotlaký válec
14	Spojovací tyč	33	Šrouby
15	Konektor	34	Tlakoměr
16	Základna válce	35	Výstup vzduchu
17	Vodící kroužek	36	Ventil odolný proti výbuchu
18	Filtr přívodu vzduchu	37	Konektor
19	Nízkotlaký píst	38	Odvzdušňovací ventil
20	Vysokotlaká pístnice	39	Shell
		40	Šrouby

MSW-PCPAIR 400

Číslo dílu	Název dílu	Číslo dílu	Název dílu
1	Držák	22	Nízkotlaká mosazná trubka
2	Shell	23	Konektor
3	Přepínaný režim napájení	24	Kryt vysokotlakého válce
4	Zobrazení teploty	25	Vysokotlaký jednocestný ventil
5	Ventilátor	26	Vysokotlaká zástrčka
6	Motor	27	Pružina
7	Ložisko 63900	28	Konektor
8	Redukční převodovka	29	Vysokotlaká mosazná trubka
9	Kliková skřín	30	Nízkotlaký pístní kroužek
10	Ložisko 6303	31	Vysokotlaký pístní kroužek
11	Klikový hřídel	32	Vysokotlaký válec
12	Ložisko RNA49/9	33	Šrouby
14	Spojovací tyč	34	Tlakoměr
15	Konektor	35	Výstup vzduchu
16	Základna válce	36	Ventil odolný proti výbuchu
17	Vodící kroužek	37	Konektor
18	Filtr přívodu vzduchu	38	Odvzdušňovací ventil
19	Nízkotlaký píst	39	Shell
20	Vysokotlaká pístnice	40	Šrouby
21	Nízkotlaký válec

MSW-PCPAIR MINI350

Odstraňování problémů

Chyba	Možná příčina	Řešení
Kompresor nelze spustit, ventilátor také nefunguje	Pojistka prasklá Vyměňte za nový
Kompresor není natlakován	Poškozený nevýbušný ventil	Vyměňte za nový disk
Pomalé plnění vzduchem	Oděr pístního kroužku Vyměňte za nový kroužek
	Únik vzduchu	Zkontrolujte potrubí, konektory a vysokotlaký jednocestný ventil (díl č. 25)

1. vzduchový kompresor 12V/220V/110V;
2. 12V napájací kábel autobatérie;
3. napájací kábel 220V/110V;
4. Vysokotlaková hadica s filtrom;
5. Súprava na opravu;
6. manuál.

4

6 - Vypínač napájania
7 - tlačidlo Štart
8 - Odvzdušňovací ventil
9 - Ventil odolný proti výbuchu
10 - Výstup vzduchu

- Pred pripojením kompresora ešte raz skontrolujte, či sa napájací zdroj zhoduje s požadovaným napätím.

Pred spustením kompresora sa uistite, že je odvzdušňovací ventil bezpečne uzavretý.
