KÄYTTÖOHJE PCPAIR MINI350 MSW

2 - Eksplosionssikker ventil

5 - Strømafbryder

3 - Udluftningsventil

MSW-PCPAIR MINI350

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	PCP-ilmakompressori
Malli	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Nimellisjännite/taajuus	230V~/50Hz // DC 12V	230 V~/50 Hz // DC 12V
Nimellisteho [W]	400	350
Nopeus [rpm]	2880	2880
Työpaine	30Mpa/4500psi	30Mpa/4500psi
Ilman tehokkuus	12L/min	12L/min
Mitat (leveys x syvyys x korkeus)	30,5x15,5x26 cm 22,7x32,5x15,2 cm
Paino	8,9 kg	8,04 kg

Kompressorin käytön turvallisuusohjeet

• Älä ylitä enimmäispainetta: Älä täytä ilmasäiliötä tai ilmasylinteriä yli 300 baarin (4500 psi) paineella. Ylitäyttö voi aiheuttaa vakavan vamman tai kuoleman.
• Rajoita täyttöaikaa: Älä täytä yli 30 minuuttia kerrallaan. Varmista, että käyttölämpötila pysyy alle 70°C (158°F) ylikuumenemisen estämiseksi.
• Kielletyt muutokset: Kompressorin osien vaihtaminen tai minkään ominaisuuksien muuttaminen on ehdottomasti kiellettyä, ellei käytetä tähän tarkoitukseen tarkoitettuja valtuutettuja varaosia.

Laatikon sisältö

1

1. 12V/220V/110V ilmakompressori;
2. 12V auton akun virtajohto;
3. 220V/110V virtajohto;
4. Korkeapaineletku suodattimella;
5. Korjaussarja;
6. Manuaalinen.

Kuvaus

MSW-PCPAIR 400

1 - Painemittari

2 - Lämpötilan näyttö

3 - 220V/110V pistoke

4 - 12V pistoke

5 - Sulake

1 - Ilmanpoistoaukko

2 - Räjähdyssuojattu venttiili

3 - Ilmausventtiili

4 - Käynnistä-painike

5 - Virtakytkin

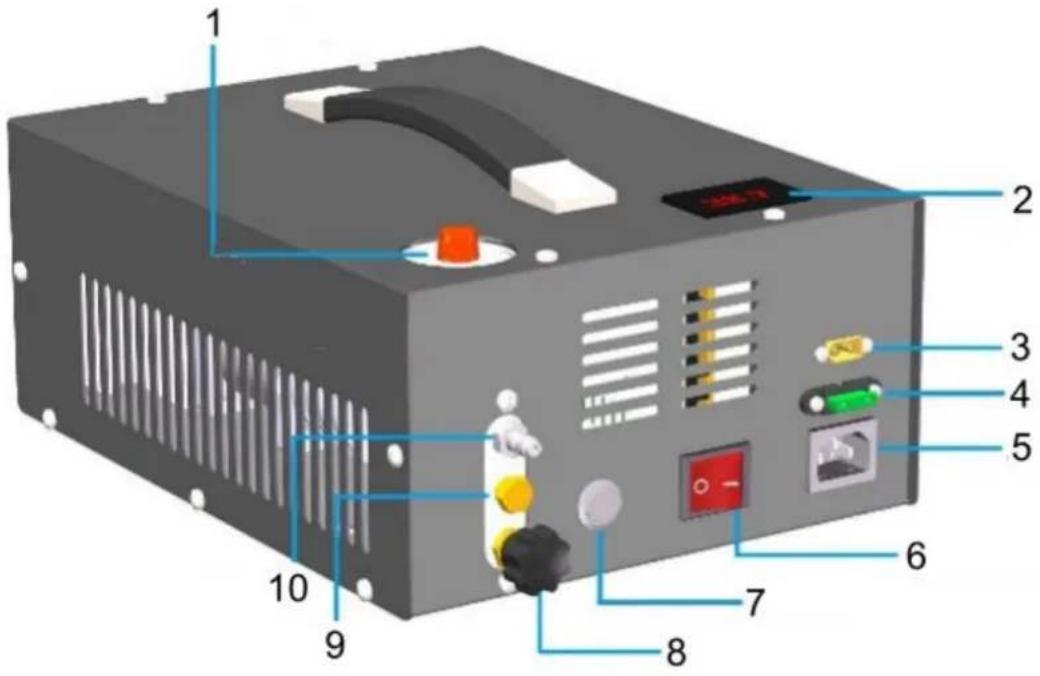

MSW-PCPAIR MINI350

1 - Painemittari
2 - Lämpötilan näyttö
3 - 12V pistoke
4 - Sulake
5 - 220V/110V pistoke

6 - Virtakytkin
7 - Käynnistä-painike
8 - Ilmausventtiili
9 - Räjähdyssuojattu venttiili
10 - Ilmanpoistoaukko

Ilmakompressorin käyttöohjeet

1) Liitä letku:

○ Kiinnitä korkeapaineisen joustavan letkun toinen pää ilmanpoistoaukkoon.
○ Liitä toinen pää ilmasylinteriin tai muuhun esineeseen, jonka haluat täyttää.

2) Kompressorin teho:

○ 12V teholle:

• Kytke positiivinen napa punaiseen johtoon ja negatiivinen napa mustaan johtoon.
• Jos käytät auton akkua, varmista, että auto on käynnissä ilmatäyttöprosessin aikana, jotta akku ei tyhjene.

○ 110V/220V teholle:

- Tarkista vielä kerran, että virtalähde vastaa vaadittua jännitettä ennen kompressorin kytkemistä.

Huomautus: Jos virtajohto on kytketty väärin, kompressori ei käynnisty, mutta se ei aiheuta vaaraa.

3) Aseta paine:

- Säädä painemittari asettaaksesi automaattisen pysäytyspaineen välille 0 bar ja 300 bar.

4) Sulje ilmausventtiili:

o Varmista, että ilmausventtiili on kunnolla kiinni ennen kompressorin käynnistämistä.

5) Käynnistä kompressori:

- Pidä turvaetäisyys kompressorin ollessa käytössä.

6) Täytön jälkeen:

• Avaa ilmausventtiili vapauttaaksesi jäljellä olevan paineen.
• Irrota korkeapaineletku sekä kompressorista että ilmasylinteristä.

Huelto

1) Sisäiset mekaaniset osat on voideltu rasvalla, 100 tunnin käytön jälkeen männän varteen on lisättävä rasvaa, katso pääosaluettelokuva (nro 10,11,14).
2) Vaihda uusi puuvillasuodatin 30 minuutin ilmatäytön välein.

Pääosien luettelo

MSW-PCPAIR 400

Osan numero	Osan nimi	Osan numero	Osan nimi
1	Kahva	21	Matalapaineinen sylinteri
2	Kuori	22	Matalapaineinen messinkiputki
3	Hakkuritilan virtalähde	23	Liitin
4	Lämpötilan näyttö	24	Korkeapainesylinterin kansi
5	Puhallin	25	Korkeapaineinen yksisuuntainen venttiili
6	Moottori	26	Korkeapainetulppa
7	Laakeri 63900	27	Jousi
8	Alennusvaihde	28	Liitin
9	Kampikotelo	29	Korkeapaineinen messinkiputki
10	Laakeri 6303	30	Matalapaineinen männän rengas
11	Kampiakseli	31	Korkeapainemännän rengas
12	Laakeri RNA49/9	32	Korkeapaineinen sylinteri
14	Liitostanko	33	Pultit
15	Liitin	34	Painemittari
16	Sylinterin pohja	35	Ilmanpoistoaukko
17	Ohjausrengas	36	Räjähdyssuojattu venttiili
18	Tuloilman suodatin	37	Liitin
19	Matalapaineinen mäntä	38	Ilmausventtiili
20	Korkeapaineinen männänvarsi	39	Kuori
		40	Pultit

MSW-PCPAIR 400

Osan numero	Osan nimi	Osan numero	Osan nimi
1	Kahva	22	Matalapaineinen messinkiputki
2	Kuori	23	Liitin
3	Hakkuritilan virtalähde	24	Korkeapainesylinterin kansi
4	Lämpötilan näyttö	25	Korkeapaineinen yksisuuntainen venttiili
5	Puhallin	26	Korkeapainetulppa
6	Moottori	27	Jousi
7	Laakeri 63900	28	Liitin
8	Alennusvaihde	29	Korkeapaineinen messinkiputki
9	Kampikotelo	30	Matalapaineinen männän rengas
10	Laakeri 6303	31	Korkeapainemännän rengas
11	Kampiakseli	32	Korkeapaineinen sylinteri
12	Laakeri RNA49/9	33	Pultit
14	Liitostanko	34	Painemittari
15	Liitin	35	Ilmanpoistoaukko
16	Sylinterin pohja	36	Räjähdyssuojattu venttiili
17	Ohjausrengas	37	Liitin
18	Tuloilman suodatin	38	Ilmausventtiili
19	Matalapaineinen mäntä	39	Kuori
20	Korkeapaineinen männänvarsi	40	Pultit
21	Matalapaineinen sylinteri

MSW-PCPAIR MINI350

Vika	Mahdollinen syy	Ratkaisu
Kompressori ei käynnisty, tuuletin ei myöskään toimi	Sulake rikki Vaihda uuteen
Kompressori ei painetta	Räjähdyssuojattu venttiili rikki	Vaihda levy uuteen
Hidas ilman täyttö	Männänrenkaan hankaus	Vaihda tilalle uusi rengas
	Ilmavuoto	Tarkista putket, liittimet ja korkeapaineinen yksitieventtiili (osa nro 25)
