РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PCPAIR MINI350 MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е перфектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	Въздушен компресор PCP
Модел	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Номинално напрежение / честота	230V~/50Hz // DC 12V 230 V~/50Hz // DC 12V
Номинална мощност [W]	400 350
Скорост [rpm]	2880	2880
Работно налягане	30Mpa/4500psi	30Mpa/4500psi
Въздушна ефективност	12 л/мин	12 л/мин
Размери (ширина х дълбочина х височина)	30,5x15,5x26 см 22,7x32,5x15,2 см
Тегло	8,9 кг	8,04 кг

Инструкции за безопасност при използване на компресора

• Не превишавайте максимальното налягане: Не пълнете въздушния резервоар или въздушния цилиндър над 300 бара (4500 psi). Препълването може да причини сериозно нараняване или смърт.
• Ограничете продължителността на пълнене: Не пълнете за повече от 30 минути наведнъж. Уверете се, че работната температура остава под 70°C (158°F), за да предотвратите прегряване.
• Забранени модификации: Строго е забранено да се подменят части или да се модифицират каквито и да е характеристики на компресора, освен ако не се използват разрешени резервни елементи, предоставени за тази цел.

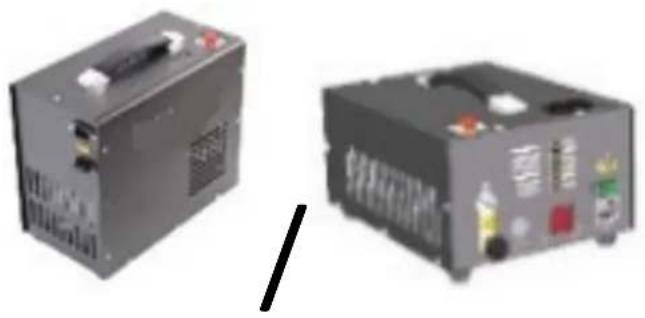

Съдържание на кутията

1

1. 12V/220V/110V въздушен компресор;
2. 12V захранваш кабел за автомобилна батерия;
3. захранващ кабел 220V/110V;
4. Маркуч за високо налягане с филтър;
5. Ремонтен комплект;
6. Наръчник.

Описание

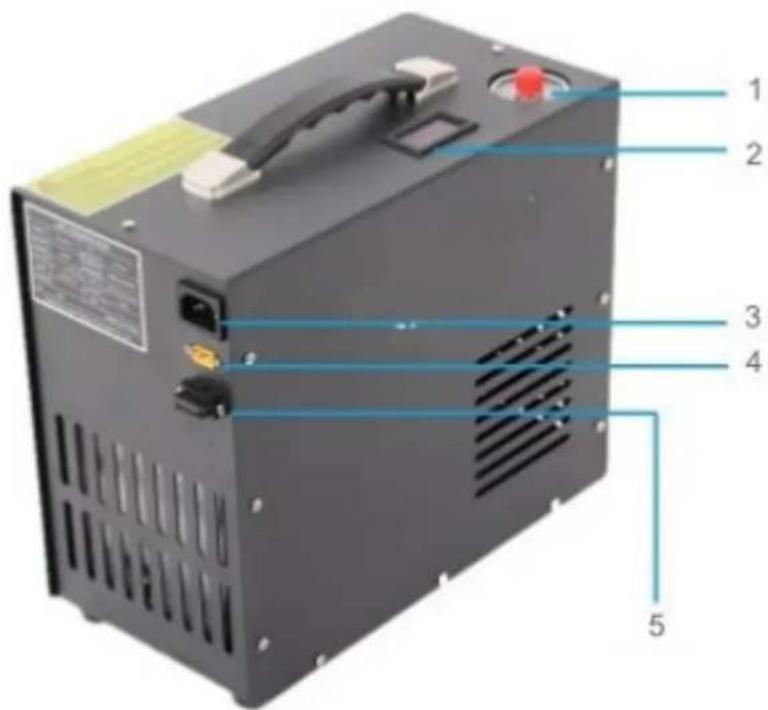

MSW-PCPAIR 400

4 - Бутон за стартиране

5 - Ключ за захранване

3 - Изпускателен клапан

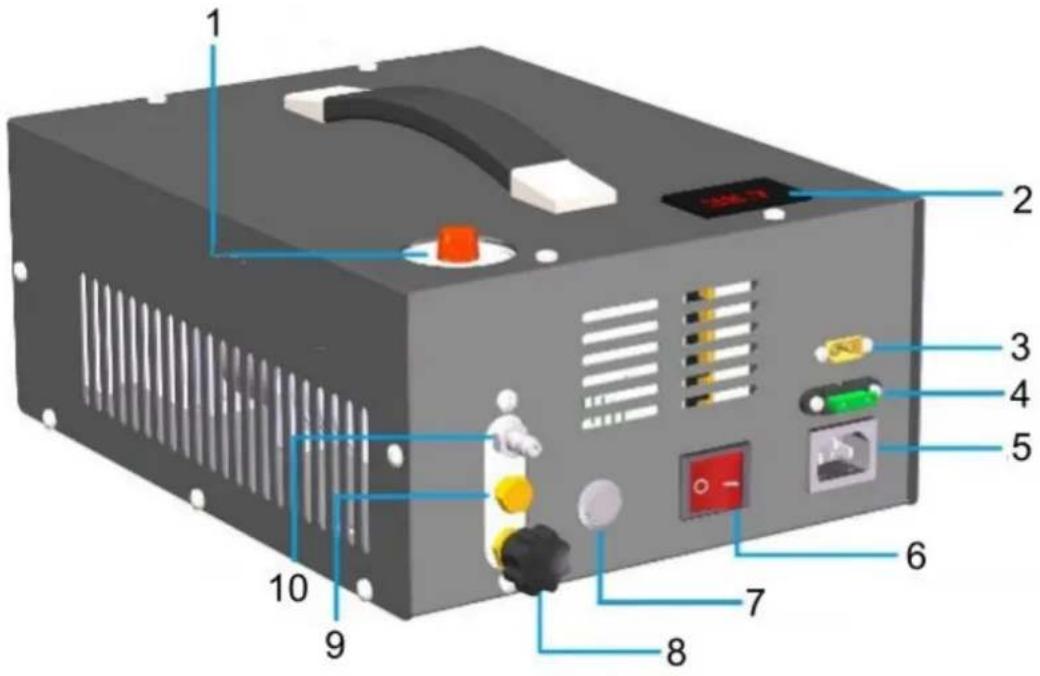

MSW-PCPAIR MINI350

1 - Манометър
2 - Температурен дисплей
3 - Щепсел 12V
4 - Предпазител
5 - Щепсел 220V/110V

6 - Ключ за захранване
7 - Бутон за стартиране
8 - Изпускателен клапан
9 - Взривозащитен клапан
10 - Изход за въздух

Инструкции за използване на въздушен компресор

1) Свържете маркуча:

• Прикрепете единия край на гъвкавия маркуч за високо налягане към изходния отвор за въздух.
  Свържете другия край към въздушния цилиндър или друг предмет, който искате да напълните.

2) Захранване на компресора:

- 3a 12V мощност:

• Свържете положителния полюс към червения проводник и отрицателния полюс към черния проводник.
• Ако използвате автомобилна батерия, уверете се, че колата работи по време на процеса на пълнене с въздух, за да избегнете изтощаване на батерията.

- 3a 110V/220V мощност:

• Проверете отново дали захранването отговаря на необходимото напрежение, преди да включите компресора.
  Забележка: Ако захранващият кабел е свързан неправилно, компресорът няма да стартира, но няма да причини никаква опасност.

- Регулирайте манометъра, за да настроите налягането за автоматично спиране между 0 бара и 300 бара.

4) Затворете обезвъздушителния клапан:

○ Уверете се, че обезвъздушителният вентил е здраво затворен, преди да стартирате компресора.

- Спазвайте безопасно разстояние, докато компресорът работи.

6) След пълнене:

Отворете обезвъздушителния клапан, за да освободите останалото налягане.

- Изключете маркуча за високо налягане както от компресора, така и от въздушния цилиндър.

Поддръжка

1) Вътрешните механични части се смазват с грес, след работа в продължение на 100 часа трябва да се добави грес към буталния прът, моля, вижте снимката на списъка с основните части (№ 10,11,14).
2) Сменяйте нов памучен филтър на всеки 30 минути пълнене с въздух.

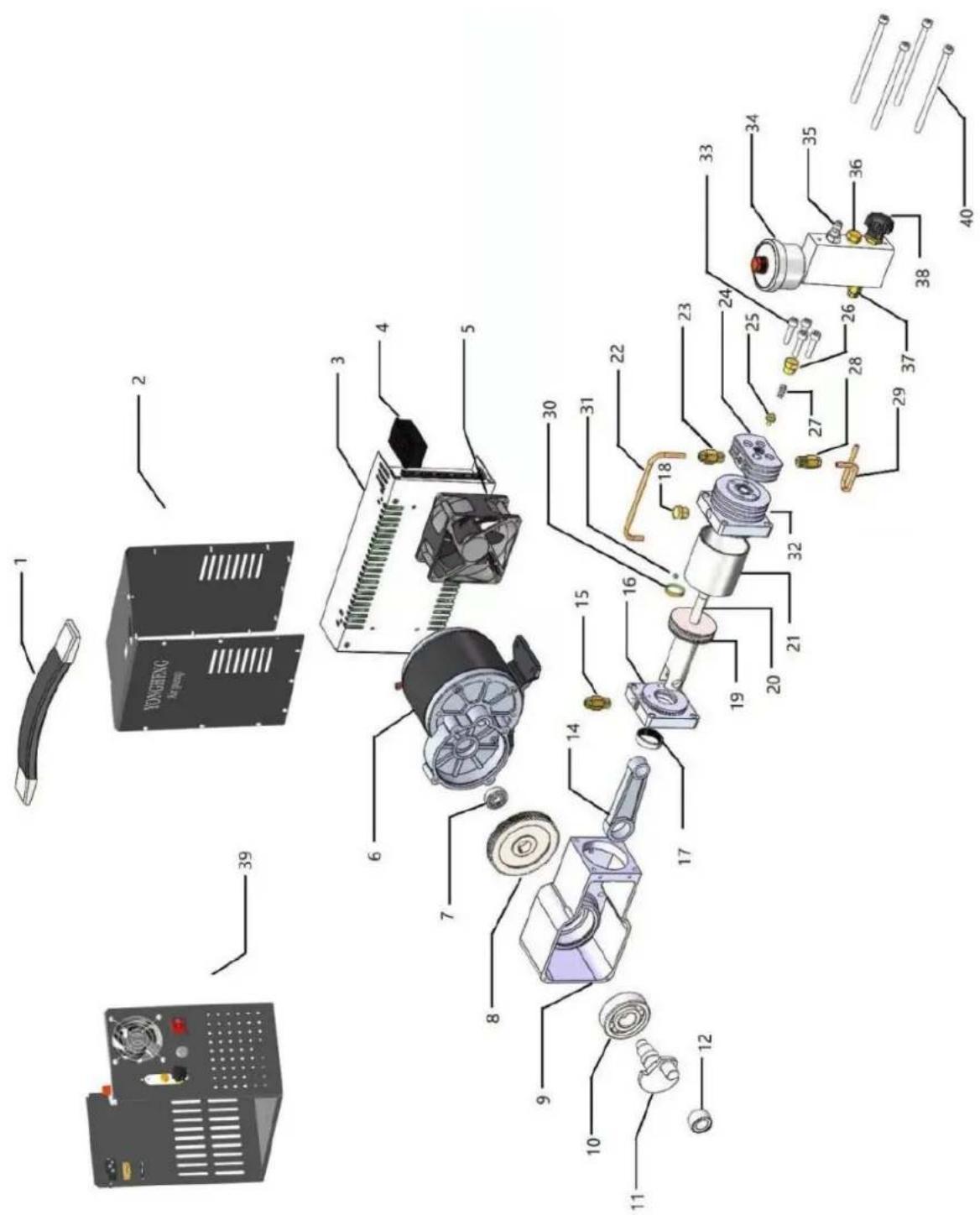

Списък на основните части

MSW-PCPAIR 400

Номер на част	Име на частта	Номер на част	Име на частта
1	Дръжка	21	Цилиндър с ниско налягане
2	Черупка	22	Месингова тръба с ниско налягане
3	Захранване в режим на превключване	23	Конектор
4	Температурен дисплей	24	Капак на цилиндъра за високо налягане
5	Вентилатор	25	Еднопосочен вентил за високо налягане
6	Мотор	26	Щепсел за високо налягане
7	Лагер 63900	27	Пролет
8	Редуктор	28	Конектор
9	Картер	29	Месингова тръба за високо налягане
10	Лагер 6303	30	Бутален пръстен за ниско налягане
11	Колянов вал	31	Бутален пръстен за високо налягане
12	Лагер RNA49/9	32	Цилиндър за високо налягане
14	Съединителен прът	33	Болтове
15	Конектор	34	Манометър
16	Цилиндрична основа	35	Изход за въздух
17	Водещ пръстен	36	Взривозащитен клапан
18	Филтър за входящия въздух	37	Конектор
19	Бутало с ниско налягане	38	Изпускателен клапан
20	Бутален прът с високо налягане	39	Черупка
		40	Болтове

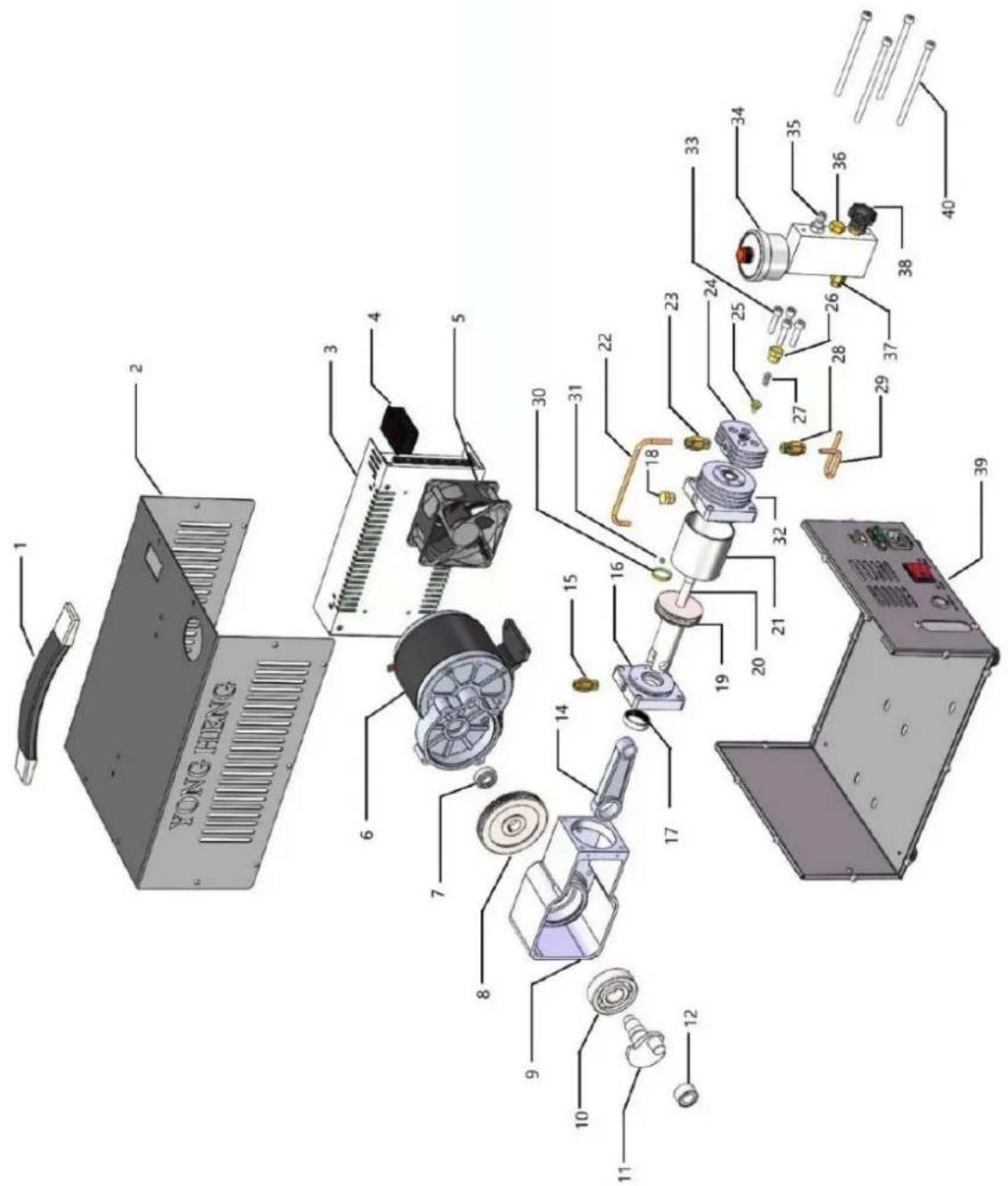

MSW-PCPAIR 400

Номер на част	Име на частта	Номер на част	Име на частта
1	Дръжка	22	Месингова тръба с ниско налягане
2	Черупка	23	Конектор
3	Захранване в режим на превключване	24	Капак на цилиндъра за високо налягане
4	Температурен дисплей	25	Еднопосочен вентил за високо налягане
5	Вентилатор	26	Щепсел за високо налягане
6	Мотор	27	Пролет
7	Лагер 63900	28	Конектор
8	Редуктор	29	Месингова тръба за високо налягане
9	Картер	30	Бутален пръстен за ниско налягане
10	Лагер 6303	31	Бутален пръстен за високо налягане
11	Колянов вал	32	Цилиндър за високо налягане
12	Лагер RNA49/9	33	Болтове
14	Съединителен прът	34	Манометър
15	Конектор	35	Изход за въздух
16	Цилиндрична основа	36	Взривозащитен клапан
17	Водещ пръстен	37	Конектор
18	Филтър за входящия въздух	38	Изпускателен клапан
19	Бутало с ниско налягане	39	Черупка
20	Бутален прът с високо налягане	40	Болтове
21	Цилиндър с ниско налягане

MSW-PCPAIR MINI350

Отстраняване на проблеми

Грешка	Възможна причина	Решение
Компресорът не може да стартира, вентилаторът също не работи	Счупен предпазител	Сменете с нов
Компресорът не създава налягане	Счупен взривозащитен клапан	Сменете с нов диск
Бавно пълнене с въздух	Абразия на бутални пръстени	Сменете с нов пръстен
	Изтичане на въздух	Проверете тръби, съединители и еднопосочен вентил за високо налягане (част No 25)
