Date tehnice

Descrierea parametrilor	Valoarea parametrului
Numele produsului	Compresor de aer PCP
Model	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Tensiune/frecvență nominală	230V~/50Hz // DC 12V 230 V~/50Hz // DC 12V
Putere nominală [W]	400	350
Viteza [rpm]	2880	2880
Presiunea de lucru	30Mpa/4500psi	30Mpa/4500psi
Eficiența aerului	12 l/min	12 l/min
Dimensiuni (latime x adancime x inaltime)	30,5x15,5x26 cm 22,7x32,5x15,2 cm
Greutate	8,9 kg	8,04 kg

Instrucțiuni de siguranță pentru utilizarea compresorului

• Nu depăşiti presiunea maximă: Nu umpleți rezervorul de aer sau cilindrul de aer peste 300 bar (4500 psi). Umplerea excesivă poate provoca vătămări grave sau deces.
• Limitați durata de umplere: Nu umpleți mai mult de 30 de minute odată. Asigurați-vă că temperatura de lucru rămâne sub 70°C (158°F) pentru a preveni supraîncălzirea.
• Modificări interzise: Este strict interzisă înlocuirea pieselor sau modificarea oricăror caracteristici ale compresorului cu excepția cazului în care se utilizează elemente de înlocuire autorizate prevăzute în acest scop.

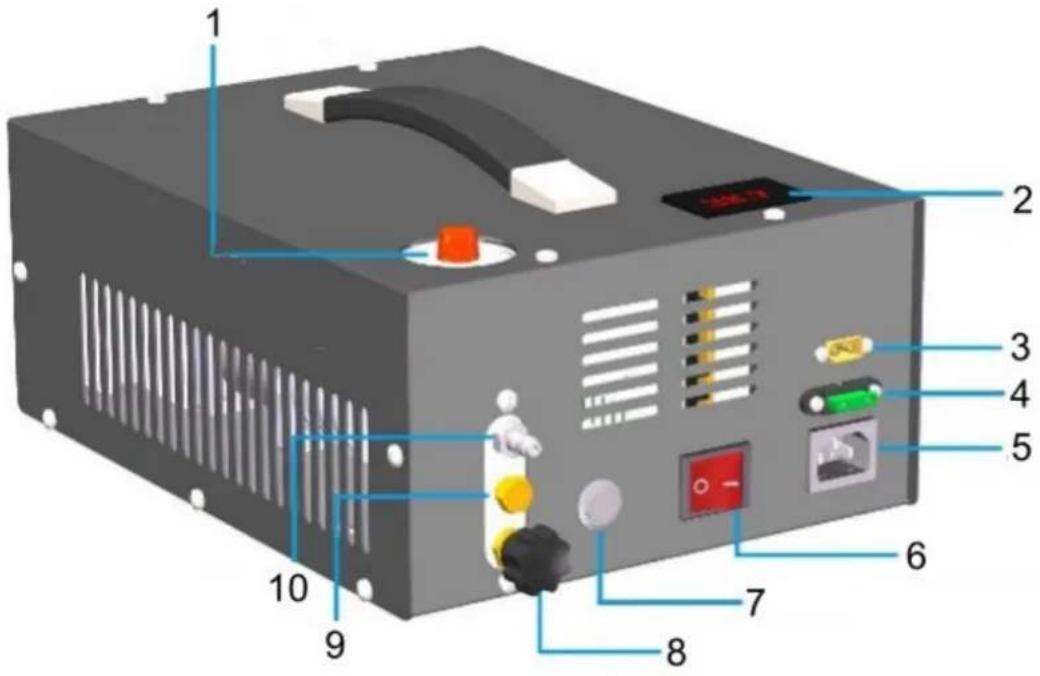

Continutul cutiei

1

2 - Supapă antiexplozie

5 - Comutator de alimentare

3 - Supapă de aerisire

MSW-PCPAIR MINI350

9 - Supapă antiexplozie

5 - Priza 220V/110V

10 - leşire de aer

Instrucțiuni de utilizare a compresorului de aer

1) Conectați furtunul:

• Ataşati un capăt al furtunului flexibil de înaltă presiune la orificiul de evacuare a aerului.
  ○ Conectați celălalt capăt la cilindrul de aer sau la orice alt obiect pe care doriți să îl umpleți.

2) Porniți compresorul:

o Pentru alimentare de 12 V:

• Conectați polul pozitiv la firul roșu și polul negativ la firul negru.
• Dacă utilizați o baterie de mașină, asigurați-vă că mașina funcționează în timpul procesului de umplere cu aer pentru a evita descărcarea bateriei.

- Pentru alimentare 110V/220V:

• Verificați de două ori dacă sursa de alimentare se potrivește cu tensiunea necesară înainte de a conecta compresorul.
  Notă: Dacă cablul de alimentare este conectat incorect, compresorul nu va porni, dar nu va cauza niciun pericol.

3) Setați presiunea:

- Reglați manometrul pentru a seta presiunea de oprire automată între 0 bar și 300 bar.

4) Închideti supapa de purjare:

○ Asigurați-vă că supapa de purjare este bine închisă înainte de a porni compresorul.

5) Porniți compresorul:

o Păstrați o distanță de siguranță în timp ce compresorul este în funcțiune.

6) După umplere:

- Deschideți supapa de purjare pentru a elibera orice presiune rămasă.

○ Deconectați furtunul de înaltă presiune atât de la compresor, cât și de la cilindrul de aer.

Întreținere

1) Părțile mecanice interne sunt lubrificate cu grăsime, după funcționarea timp de 100 de ore, trebuie adăugată grăsime la tija pistonului, vă rugăm să consultați imaginea listei de piese principale (Nr.10,11,14).
2) Schimbați un nou filtru de bumbac la fiecare 30 de minute de umplere cu aer.

Lista pieselor principale

MSW-PCPAIR 400

Numărul piesei	Numele piesei	Numărul piesei	Numele piesei
1	Mâner	21	Cilindru de joasă presiune
2	Coajă	22	Teava de alama de joasa presiune
3	Sursă de alimentare cu comutare	23	Conector
4	Afișarea temperaturii	24	Capac cilindru de înaltă presiune
5	Ventilator	25	Supapă unidirecțională de înaltă presiune
6	Motor	26	Dop de înaltă presiune
7	Rulment 63900	27	Primăvară
8	Reductor	28	Conector
9	Carter manivelă	29	Teava de alama de inalta presiune
10	Rulment 6303	30	Inel de piston de joasă presiune
11	Arborele cotit	31	Inel de piston de înaltă presiune
12	Rulment RNA49/9	32	Cilindru de înaltă presiune
14	Biela de legătură	33	Şuruburi
15	Conector	34	Manometru
16	Baza cilindrului	35	Ieşire de aer
17	Inel de ghidare	36	Supapă antiexplozie
18	Filtru de admisie aer	37	Conector
19	Piston de joasă presiune	38	Supapă de aerisire
20	Tija de piston de înaltă presiune	39	Coajă
		40	Şuruburi

MSW-PCPAIR 400

Numărul piesei	Numele piesei	Numărul piesei	Numele piesei
1	Mâner	22	Teava de alama de joasa presiune
2	Coajă	23	Conector
3	Sursă de alimentare cu comutare	24	Capac cilindru de înaltă presiune
4	Afișarea temperaturii	25	Supapă unidirecțională de înaltă presiune
5	Ventilator	26	Dop de înaltă presiune
6	Motor	27	Primăvară
7	Rulment 63900	28	Conector
8	Reductor	29	Teava de alama de inalta presiune
9	Carter manivelă	30	Inel de piston de joasă presiune
10	Rulment 6303	31	Inel de piston de înaltă presiune
11	Arborele cotit	32	Cilindru de înaltă presiune
12	Rulment RNA49/9	33	Şuruburi
14	Biela de legătură	34	Manometru
15	Conector	35	Ieşire de aer
16	Baza cilindrului	36	Supapă antiexplozie
17	Inel de ghidare	37	Conector
18	Filtru de admisie aer	38	Supapă de aerisire
19	Piston de joasă presiune	39	Coajă
20	Tija de piston de înaltă presiune	40	Şuruburi
21	Cilindru de joasă presiune

MSW-PCPAIR MINI350

Vina	Cauza posibila	Soluție
Compresorul nu poate porni, nici ventilatorul nu funcționează	Siguranță ruptă	Înlocuiți-l cu unul nou
Compresorul nu este presurizat	Supapa anti-explozie spartă	Înlocuiți-l cu un nou disc
Umplere lentă cu aer	Uzura segmentului pistonului	Înlocuiți cu un inel nou
	Scurgeri de aer	Verificați țevile, conectorii și supapa unidirecțională de înaltă presiune (piesa nr.25)
