BEDIENUNGSANLEITUNG PCPAIR MINI350 MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	PCP-Luftkompressor
Modell	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Nennspannung / Frequenz	230V~/50Hz // DC 12V 230 V~/50Hz // DC 12V
Nennleistung [W]	400	350
Drehzahl [U/min]	2880	2880
Arbeitsdruck	30Mpa/4500psi	30Mpa/4500psi
Wirkungsgrad der Luft	12L/min	12L/min
Abmessungen (Breite x Tiefe x Höhe)	30,5x15,5x26 cm 22,7x32,5x15,2 cm
Gewicht	8,9 kg	8,04 kg

Sicherheitshinweise für die Benutzung des Kompressors

• Überschreiten Sie nicht den maximalen Druck: Füllen Sie den Lufttank oder die Luftflasche nicht mit mehr als 300 bar (4500 psi). Eine Überfüllung kann zu schweren Verletzungen oder zum Tod führen.
• Begrenzen Sie die Fülldauer: Nicht länger als 30 Minuten am Stück befüllen. Achten Sie darauf, dass die Arbeitstemperatur unter 70°C (158°F) bleibt, um eine Überhitzung zu vermeiden.
• Verbotene Änderungen: Es ist strengstens untersagt, Teile auszutauschen oder Merkmale des Kompressors zu verändern, es sei denn, es werden dafür vorgesehene autorisierte Ersatzteile verwendet.

Inhalt der Box

1

1. 12V/220V/110V Luftkompressor;
2. 12-V-Autobatterie-Stromkabel;
3. Netzkabel 220V/110V;
4. Hochdruckschlauch mit Filter;
5. Reparatursatz;
6. Handbuch.

Beschreibung des Geräts

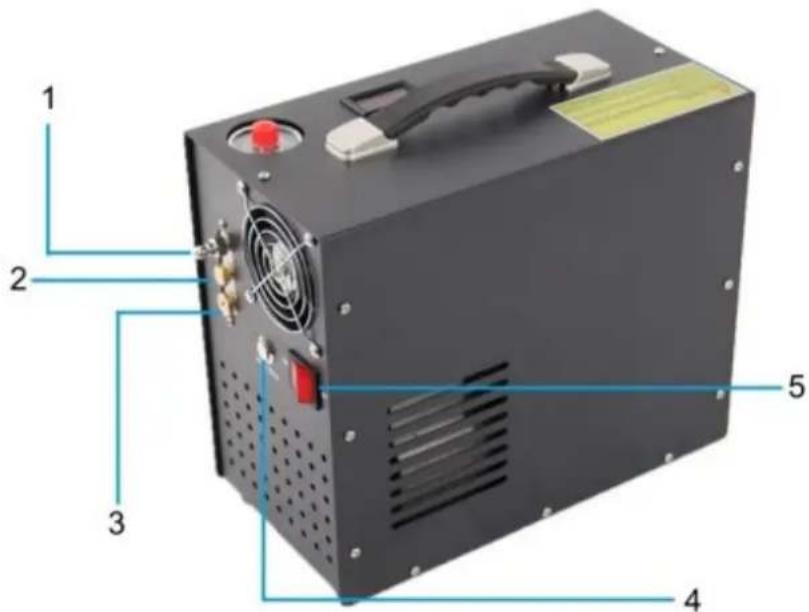

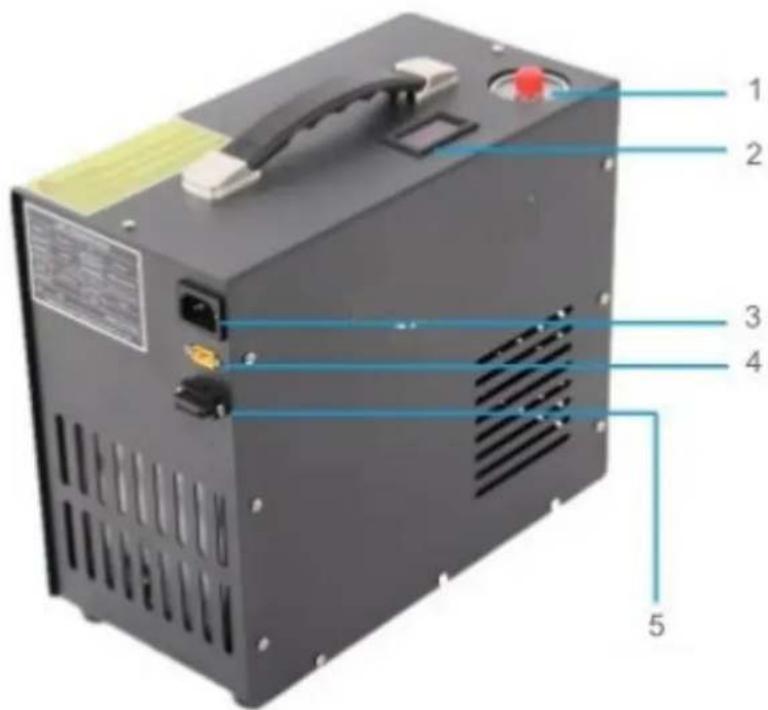

MSW-PCPAIR 400

2 - Temperaturanzeige

5 - Sicherung

3 - 220V/110V-Stecker

2 - Explosionsgeschütztes Ventil

5 - Netzschalter

3 - Entlüftungsventil

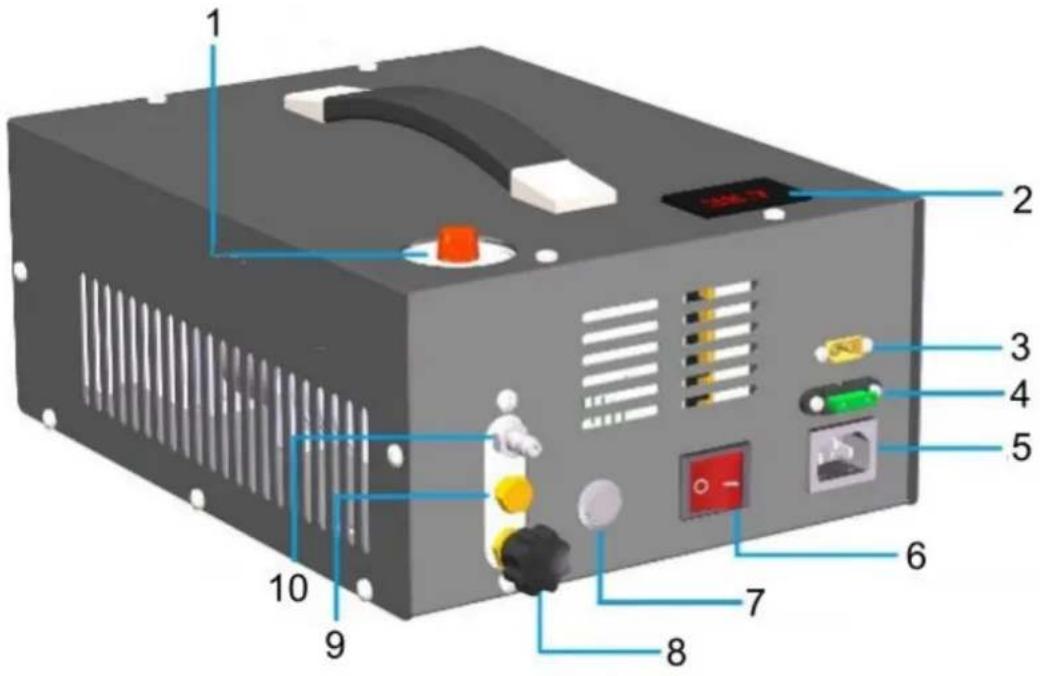

MSW-PCPAIR MINI350

1 - Manometer
2 - Temperaturanzeige
3 - 12V-Stecker
4 - Sicherung
5 - 220V/110V-Stecker

6 - Netzschalter
7 - Starttaste
8 - Entlüftungsventil
9 - Explosionsgeschütztes Ventil
10 - Luftauslass

Anweisungen zur Verwendung des Luftkompressors

1) Schließen Sie den Schlauch an:

• Schließen Sie ein Ende des flexiblen Hochdruckschlauchs an den Luftauslass an.
  ○ Verbinden Sie das andere Ende mit der Luftflasche oder einem anderen Gegenstand, den Sie befüllen möchten.

2) Versorgen Sie den Kompressor mit Strom:

○ Für 12V Strom:

• Schließen Sie den Pluspol an das rote Kabel und den Minuspol an das schwarze Kabel an.
• Wenn Sie eine Autobatterie verwenden, stellen Sie sicher, dass das Auto während des Befüllens mit Luft läuft, um ein Entladen der Batterie zu vermeiden.

○ Für 110V/220V Strom:

- Vergewissern Sie sich vor dem Anschließen des Kompressors, dass die Stromversorgung mit der erforderlichen Spannung übereinstimmt.

○ Hinweis: Wenn das Netzkabel falsch angeschlossen ist, startet der Kompressor nicht, was jedoch keine Gefahr darstellt.

3) Stellen Sie den Druck ein:

○ Stellen Sie das Manometer so ein, dass der Auto-Stopp-Druck zwischen 0 bar und 300 bar liegt.

4) Schließen Sie das Entlüftungsventil:

○ Stellen Sie sicher, dass das Entlüftungsventil sicher geschlossen ist, bevor Sie den Kompressor starten.

5) Starten Sie den Kompressor:

○ Halten Sie einen Sicherheitsabstand ein, wenn der Kompressor in Betrieb ist.

6) Nach dem Befüllen:

- Öffnen Sie das Entlüftungsventil, um den Restdruck abzulassen.

○ Ziehen Sie den Hochdruckschlauch sowohl vom Kompressor als auch von der Druckluftflasche ab.

WARTUNG

1) Die mechanischen Innenteile sind mit Fett geschmiert, nach 100 Betriebsstunden muss die Kolbenstange nachgeschmiert werden, siehe Abbildung der Hauptteileliste (Nr. 10, 11, 14).

2) Wechseln Sie alle 30 Minuten der Luftfüllung einen neuen Baumwollfilter.

Hauptteileliste

MSW-PCPAIR 400

Nummer des Teils	Name des Teils	Nummer des Teils	Name des Teils
1	Griff	21	Niederdruck-Zylinder
2	Shell	22	Niederdruck-Messingrohre
3	Schaltnetzteil	23	Verbindung
4	Temperatur-Anzeige	24	Hochdruck-Zylinderdeckel
5	Ventilator	25	Hochdruck-Einwegventil
6	Motor	26	Hochdruck-Stecker
7	Lager 63900	27	Feder
8	Untersetzungsgetriebe	28	Verbindung
9	Kurbelgehäuse	29	Hochdruck-Messingrohre
10	Lager 6303	30	Niederdruck-Kolbenring
11	Kurbelwelle	31	Hochdruck-Kolbenring
12	Lager RNA49/9	32	Hochdruck-Zylinder
14	Verbindungsstange	33	Bolzen
15	Verbindung	34	Druckmessgerät
16	Sockel des Zylinders	35	Luftauslass
17	Führungsring	36	Explosionsgeschütztes Ventil
18	Lufteinlassfilter	37	Verbindung
19	Niederdruck-Kolben	38	Entlüftungsventil
20	Hochdruck-Kolbenstange	39	Shell
		40	Bolzen

MSW-PCPAIR 400

Nummer des Teils	Name des Teils	Nummer des Teils	Name des Teils
1	Griff	22	Niederdruck-Messingrohre
2	Shell	23	Verbindung
3	Schaltnetzteil	24	Hochdruck-Zylinderdeckel
4	Temperatur-Anzeige	25	Hochdruck-Einwegventil
5	Ventilator	26	Hochdruck-Stecker
6	Motor	27	Feder
7	Lager 63900	28	Verbindung
8	Untersetzungsgetriebe	29	Hochdruck-Messingrohre
9	Kurbelgehäuse	30	Niederdruck-Kolbenring
10	Lager 6303	31	Hochdruck-Kolbenring
11	Kurbelwelle	32	Hochdruck-Zylinder
12	Lager RNA49/9	33	Bolzen
14	Verbindungsstange	34	Druckmessgerät
15	Verbindung	35	Luftauslass
16	Sockel des Zylinders	36	Explosionsgeschütztes Ventil
17	Führungsring	37	Verbindung
18	Lufteinlassfilter	38	Entlüftungsventil
19	Niederdruck-Kolben	39	Shell
20	Hochdruck-Kolbenstange	40	Bolzen
21	Niederdruck-Zylinder

MSW-PCPAIR MINI350

Störung	Mögliche Ursache	Abhilfe
Der Kompressor lässt sich nicht starten, das Gebläse funktioniert ebenfalls nicht	Sicherung defekt	Ersetzen durch ein neues Modell
Der Kompressor steht nicht unter Druck	Explosionssicheres Ventil gebrochen	Ersetzen durch eine neue Scheibe
Langsame Luftfüllung	Abrieb des Kolbenrings	Ersetzen durch einen neuen Ring
	Luftaustritt	Kontrollrohre, Verbindungsstücke und Hochdruck-Rückschlagventil (Teil Nr. 25)

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
