GEBRUIKSAANWIJZING PCPAIR MINI350 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter

Productnaam	PCP-luchtcompressor
Model	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Nominale spanning / frequentie	230V~/50Hz // DC 12V 230V~/50Hz // DC 12V
Nominaal vermogen [W]	400	350
Snelheid [rpm]	2880	2880
Werkdruk	30 MPa/4500 psi	30 MPa/4500 psi
Lucht efficiëntie	12L/min	12L/min
Afmetingen (breedte x diepte x hoogte)	30,5x15,5x26 cm 22,7x32,5x15,2 cm
Gewicht	8,9 kilo	8,04kg

Veiligheidsinstructies voor het gebruik van de compressor

• Overschrijd de maximale druk niet: Vul de luchttank of luchtcilinder niet met meer dan 300 bar (4500 psi). Te veel vullen kan ernstig letsel of de dood tot gevolg hebben.
• Beperk de vulduur: vul niet langer dan 30 minuten achter elkaar. Zorg ervoor dat de werktemperatuur onder de 70°C (158°F) blijft om oververhitting te voorkomen.
• Verboden wijzigingen: Het is ten strengste verboden om onderdelen te vervangen of kenmerken van de compressor te wijzigen, tenzij er gebruik wordt gemaakt van de daarvoor bestemde, geautoriseerde vervangingslementen.

Inhoud van de doos

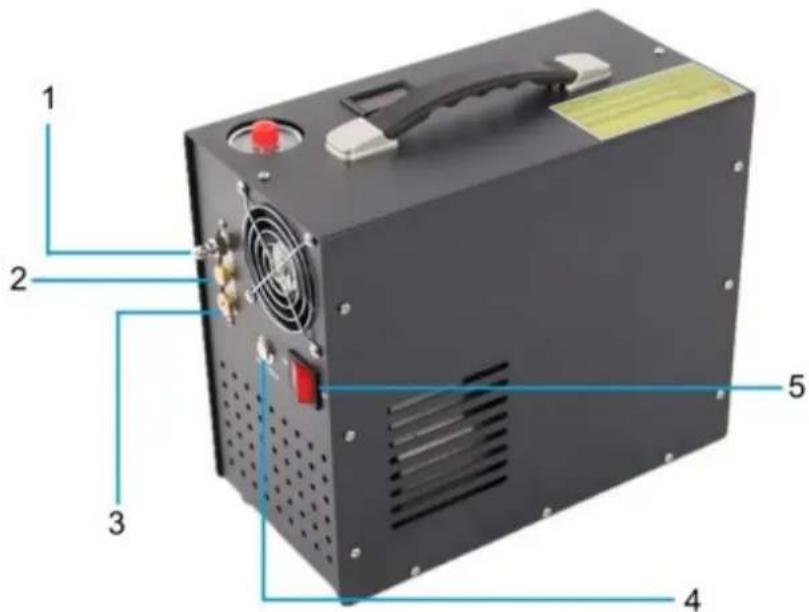

1

1 - Manometer
2 - Temperatuurweergave
3 - 220V/110V stekker

4 - 12V stekker
5 - Zekering

1 - Luchtuitlaat
2 - Explosieveilige klep
3 - Ontluchtingsventiel

4 - Startknop
5 - Aansluiting voeding

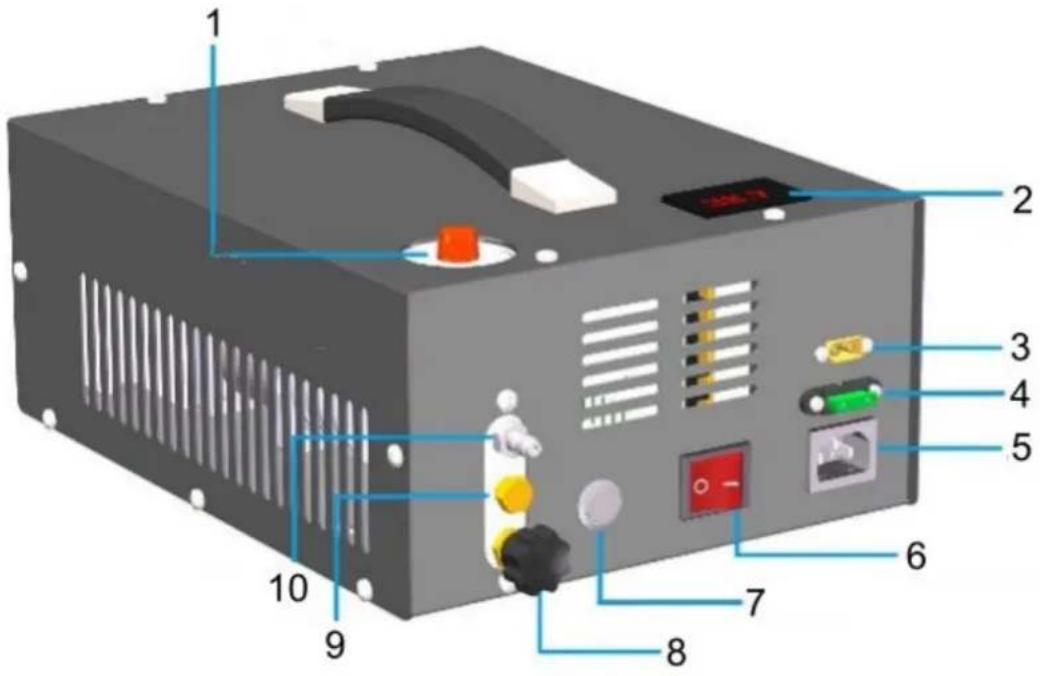

MSW-PCPAIR MINI350

6 - Aansluiting voeding
7 - Startknop
8 - Ontluchtingsventiel
9 - Explosieveilige klep
10 - Luchtuitlaat

Instructies voor het gebruik van de luchtcompressor

1) Sluit de slang aan:

• Sluit het ene uiteinde van de flexibele hogedrukslang aan op de luchtuitlaat.
• Sluit het andere uiteinde aan op de luchtcilinder of een ander voorwerp dat u wilt vullen.

2) Zet de compressor aan:

- Voor 12V-voeding:

• Sluit de positieve pool aan op de rode draad en de negatieve pool op de zwarte draad.
• Als u een auto-accu gebruikt, zorg er dan voor dat de auto draait tijdens het vullen met lucht, om te voorkomen dat de accu leegloopt.

- Voor 110V/220V-voeding:

• Controleer of de voeding de vereiste spanning heeft voordat u de compressor aansluit.
• Let op: Als het netsnoer verkeerd is aangesloten, start de compressor niet. Dit levert echter geen gevaar op.

3) Stel de druk in:

- Stel de drukmeter zo in dat de automatische stopdruk tussen 0 bar en 300 bar ligt.

4) Sluit het ontluchtingsventiel:

- Zorg ervoor dat het ontluchtingsventiel goed gesloten is voordat u de compressor start.

5) Start de compressor:

- Houd voldoende afstand terwijl de compressor in werking is.

6) Na het vullen:

- Open het ontluchtingsventiel om de resterende druk te laten ontsnappen.

o Koppel de hogedrukslang los van zowel de compressor als de luchtcilinder.

Onderhoud

1) De interne mechanische onderdelen worden gesmeerd met vet. Na 100 bedrijfsuren moet er vet worden toegevoegd aan de zuigerstang. Zie hiervoor de afbeelding met de belangrijkste onderdelen (nr. 10, 11, 14).

2) Vervang het katoenen filter elke 30 minuten na het vullen met lucht.

Belangrijkste onderdelenlijst

MSW-PCPAIR 400

Artikelnummer	Onderdeelnaam	Artikelnummer	Onderdeelnaam
1	Handvat	21	Lage druk cilinder
2	Schelp	22	Lage druk messing pijp
3	Schakelende voeding	23	Forbindelsesstik
4	Temperatuurweergave	24	Hogedrukcilinderdeksel
5	Ventilator	25	Hoge druk eenrichtingsklep
6	Motor	26	Hoge druk plug
7	Lager 63900	27	Fjeder
8	Reductietandwiel	28	Forbindelsesstik
9	Krukasbehuizing	29	Hoge druk messing pijp
10	Lager 6303	30	Lage druk zuigerveer
11	Krukas	31	Hoge druk zuigerveer
12	Dragend RNA49/9	32	Hogedrukcilinder
14	Verbindingsstang	33	Bouten
15	Forbindelsesstik	34	Manometer
16	Cilinder basis	35	Luchtuitlaat
17	Geleidingsring	36	Explosieveilige klep
18	Luchtinlaatfilter	37	Forbindelsesstik
19	Lage druk zuiger	38	Ontluchtingsventiel
20	Hoge druk zuigerstang	39	Schelp
		40	Bouten

MSW-PCPAIR 400

Artikelnummer	Onderdeelnaam	Artikelnummer	Onderdeelnaam
1	Handvat	22	Lage druk messing pijp
2	Schelp	23	Forbindelsesstik
3	Schakelende voeding	24	Hogedrukcilinderdeksel
4	Temperatuurweergave	25	Hoge druk eenrichtingsklep
5	Ventilator	26	Hoge druk plug
6	Motor	27	Fjeder
7	Lager 63900	28	Forbindelsesstik
8	Reductietandwiel	29	Hoge druk messing pijp
9	Krukasbehuizing	30	Lage druk zuigerveer
10	Lager 6303	31	Hoge druk zuigerveer
11	Krukas	32	Hogedrukcilinder
12	Dragend RNA49/9	33	Bouten
14	Verbindingsstang	34	Manometer
15	Forbindelsesstik	35	Luchtuitlaat
16	Cilinder basis	36	Explosieveilige klep
17	Geleidingsring	37	Forbindelsesstik
18	Luchtinlaatfilter	38	Ontluchtingsventiel
19	Lage druk zuiger	39	Schelp
20	Hoge druk zuigerstang	40	Bouten
21	Lage druk cilinder

MSW-PCPAIR MINI350

Schuld	Mogelijke oorzaak	Oplossing
De compressor kan niet starten, de ventilator werkt ook niet	Zekering kapot Vervangen	door een nieuwe
De compressor brengt geen druk op	Explosieveilige klep kapot	Vervang door een nieuwe schijf
Langzaam vullen met lucht	Slijtage van de zuigerveer	Vervang door een nieuwe ring
	Lucht lekkage	Controleer leidingen, aansluitingen en hogedruk-eenrichtingsklep (onderdeelnr. 25)
