Producttype	PCP-luchtcompressor
Merk	MSW
Model	PCPAIR 400
Voeding	230 V~ / 50 Hz (netstroom) of 12 V DC (auto-accu)
Nominaal vermogen	400 W
Rotatiesnelheid	2880 tpm
Maximale werkdruk	30 MPa / 4500 psi (300 bar)
Luchtdebiet	12 L/min
Afmetingen (L x D x H)	30,5 x 15,5 x 26 cm
Gewicht	8,9 kg
Inhoud van de doos	Compressor, 12 V-kabel, 220 V-kabel, hogedrukslang, reparatieset, handleiding
Belangrijkste functies	Vullen van hogedruktanks, instelbare automatische uitschakeling, temperatuurweergave, explosieveilige klep
Onderhoud	Smeren van de zuigerstang elke 100 uur; vervangen van het luchtfilter elke 30 minuten vullen
Veiligheid	Niet meer dan 300 bar vullen; maximaal 30 minuten vullen; uitschakeling bij oververhitting >70°C; explosieveilige klep
Reserveonderdelen	Gedetailleerde lijst met 40 onderdelen: zuiger, cilinder, lagers, kleppen, filters, enz.
Repareerbaarheid	Repareerbaar met originele onderdelen; explodeerde tekening beschikbaar; eenvoudige probleemoplossing (zekering, zuigerveren, lekkages)
Garantie	Raadpleeg de handleiding voor de garantievoorwaarden

Veelgestelde vragen - PCPAIR 400 MSW

Wat is de maximale vuldruk?

De maximale druk is 30 MPa (4500 psi / 300 bar). Overschrijd deze waarde nooit.

Hoe voed ik de compressor met 12 V?

Sluit de rode draad aan op de positieve pool en de zwarte draad op de negatieve pool van een 12 V-accu. Het wordt aanbevolen om de automotor te laten draaien om te voorkomen dat de accu leeg raakt.

Kan ik de compressor continu gebruiken?

Nee, vul niet langer dan 30 minuten achter elkaar. Houd de temperatuur in de gaten: deze mag niet hoger worden dan 70 °C.

Hoe stel ik de automatische uitschakeldruk in?

Gebruik de manometer om de uitschakeldruk in te stellen tussen 0 en 300 bar. Draai aan de knop tot de gewenste waarde.

Wat moet ik doen als de compressor niet start?

Controleer de zekering (onderdeel nr. 5). Als deze kapot is, vervang hem dan door een nieuwe identieke. Zorg er ook voor dat de stroomkabel goed is aangesloten.

Hoe onderhoud ik de compressor?

Smeer de zuigerstang elke 100 bedrijfsuren. Vervang het katoenen luchtfilter elke 30 minuten vullen.

Waarom duurt het vullen lang?

Dit kan komen door slijtage van de zuigerveren. Vervang de veren (onderdeel nr. 30, 31) door nieuwe.

Hoe laat ik de lucht na gebruik ontsnappen?

Open de ontluchtingsklep om alle resterende druk vrij te laten voordat u de slangen loskoppelt.

Kan ik zelf luchtlekken repareren?

Ja, controleer de slangen, aansluitingen en de hogedrukterugslagklep (onderdeel nr. 25). Vervang beschadigde onderdelen.

Wat te doen bij oververhitting?

Stop onmiddellijk de compressor en laat hem afkoelen. Zorg ervoor dat de ventilatie niet geblokkeerd is en dat de omgevingstemperatuur gematigd is.

GEBRUIKSAANWIJZING PCPAIR 400 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inp spanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatisderve vertaling perfect en het is ook Niet de bedoeling dat zich menselijke vertalers gaan verrangen. De officiele gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn nicht bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen maar de Engelse versie van die inhoud, die de officiele versie is.

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	PCP-luchtcompressor
Model	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Nominale spanning / frequence	230V~/50Hz // DC 12V 230V~/50Hz // DC 12V
Nominaal vermogen [W]	400	350
Snelheid [rpm]	2880	2880
Werkdruk	30 MPa/4500 psi	30 MPa/4500 psi
Lucht efficiëntie	12L/min	12L/min
Afmetingen (breedte x diepte x hoogte)	30,5x15,5x26 cm 22,7x32,5x15,2 cm
Gewicht	8,9 kilo	8,04kg

Veiligheidsinstructies voor het gebruik van de compressor

• Overschrijd de maximale druk Niet: Vul de luchttank of luchtcilinder Niet met meer dan 300 bar (4500 psi). Te veel vullen kan ernstig letsel of de dood tot gevolg hebben.
• Beperk de vulduur: vul Niet langer dan 30 Minutes après elkaar. Zorg ervoor dat de werktemperatuur onder de 70^ ( 158^ ) blijf om oververhitting te voorkomen.
• Verboden wijzigingen: Het is ten strengste verboden om onderdelen te verrangen of kenmerken van de compressor te wijzigen, tensij er gebruik worden gemaatk van de waarvoort bestemde, geauthoriseerde verrangingselementen.

Inhoud van de doos

1
MSW-PCPAIR 400
MSW-PCPAIR MINI350
2

3

1. 12V/220V/110V luchtcompressor;
2. 12V auto-accu-voedingskabel;
3. 220V/110V netsnoer;
4. Hogedrukslang met filter;
5. Reparabieset;
6. Handmatig.

4

5

6

Beschrijving

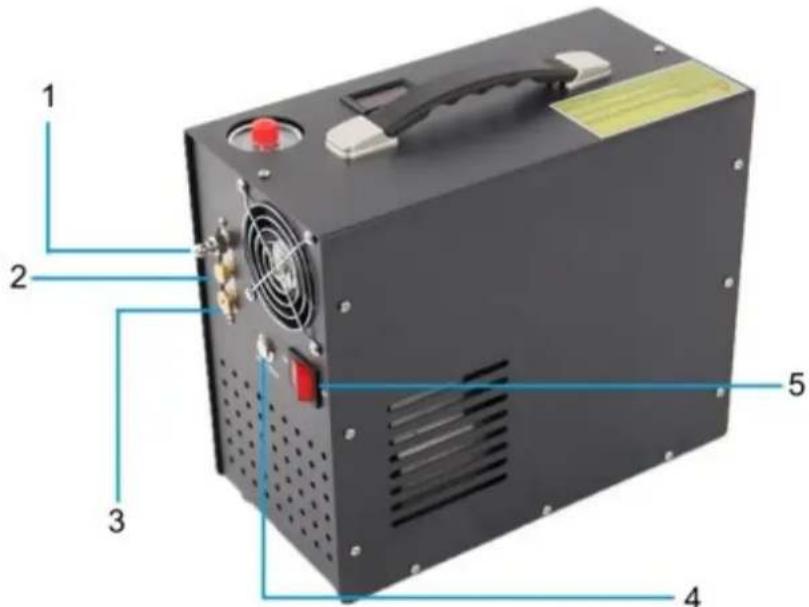

MSW-PCPAIR 400

1 - Manometer

4-12V stekker

2 - Temperatuurweergave

5-Zekering

3-220V/110V stekker

1-Luchtuitlaat

4- Startknop

2 - Explosieveiligke klep

5 - Aansluiting voeding

3- Ontluchtingsventiel

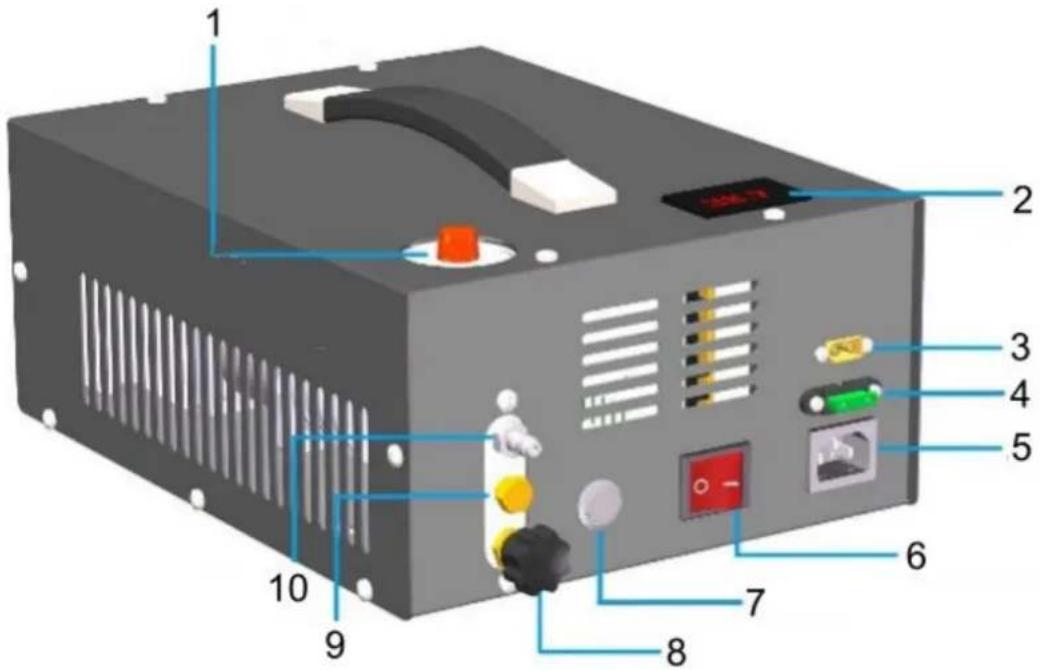

MSW-PCPAIR MINI350

1-Manometer

6 - Aansluiting voeding

2 - Temperatuurweergave

7- Startknop

3- 12V stekker

8 - Ontluchtingsventiel

4-Zekering

9 - Explosieveilige klep

5- 220V/110V stekker

10-Luchtuitlaat

Instructies voor het gebruik van de luchtcompressor

1) Sluit de slang aan:

o Sluit het ene uiteinde van de flexibele hagedrukslang aan op de luchtuitlaat.
o Sluit het andere uiteinde aan op de luchtcilinder of een ander voorwerp dat u wilt yullen.

2) Zet de compressor aan:

o Voor 12V-voeding:

Sluit de positieve pool aan op de rode draad en de negatieve pool op de Zwarte draad.
- Als u een auto-accu gezruikt, zorg er dan voor dat de auto draaitijdens het vullen met lucht, om te voorkomen dat de accu leegloopt.

o Voor 110V/220V-voeding:

• Controller of de voeding de vereiste spanning heeft voordat u de compressor aansluit.
  o Let op: Als het netsnoor verkeerd is aangesloten, start de compressor nicht. Dit levert darüber geen gevaar op.

3) Stel de druk in:

o Stel de drukmeter zo in dat de automatische stopdruk tussen 0 bar en 300 bar ligt.

4) Sluit het ontluchtingsventiel:

Zorg ervoor dat het ontluchtingsventiel goed gesloten is voordat u de compressor start.

5) Start de compressor:

Houd voldoende afstand terwijl de compressor in werking is.

6) Na het vullen:

Open het ontluchtingsventiel om de resterende druk te lately ontsnappen.
Koppel de hagedrukslang los van zowel de compressor als de luchtcilinder.

Onderhoud

1) De interne mechanische onderdelen worden gesmeerd met vet. Na 100 bedrijfsuren要去 het vet worden toegevoegd aan de zuigerstang. Zie hiervoor de afbeelding met de belangrijkste onderdelen (nr. 10, 11, 14).
2) Vervang het katoenen filter elke 30 Minutes na het vullen met lucht.

Belangrijkste onderdelenlijkst

MSW-PCPAIR 400

Artikelnummer	Onderdeelnaam	Artikelnummer	Onderdeelnaam
1	Handvat	21	Lage druk cilinder
2	Schelp	22	Lage druk messing pijp
3	Schakelende voeding	23	Forbindelsessstik
4	Temperatuurweergave	24	Hogedrukkcilinderdeksel
5	Ventilator	25	Hoge drukeenrichtingsklep
6	Motor	26	Hoge druk plug
7	Lager 63900	27	Fjeder
8	Reductietandwiel	28	Forbindelsessstik
9	Krukasbehuizing	29	Hoge druk messing pijp
10	Lager 6303	30	Lage druk zuigerveer
11	Krukas	31	Hoge druk zuigerveer
12	Dragend RNA49/9	32	Hogedrukkcilinder
14	Verbindingsstang	33	Bouten
15	Forbindelsessstik	34	Manometer
16	Cylinder basis	35	Luchtuitlaat
17	Geleidingsring	36	Explosieveilige klep
18	Luchtinlaatfilter	37	Forbindelsessstik
19	Lage druk zuiger	38	Ontluchtingsventiel
20	Hoge druk zuigerstang	39	Schelp
		40	Bouten

MSW-PCPAIR 400

MSW-PCPAIR MINI350

Artikelnummer	Onderdeelnaam	Artikelnummer	Onderdeelnaam
1	Handvat	22	Lage druk messing pijp
2	Schelp	23	Forbindelsessstik
3	Schakelende voeding	24	Hogedrukkcilinderdeksel
4	Temperatuurweergave	25	Hoge drukeenrichtingsklep
5	Ventilator	26	Hoge druk plug
6	Motor	27	Fjeder
7	Lager 63900	28	Forbindelsessstik
8	Reductietandwiel	29	Hoge druk messing pijp
9	Krukasbehuizing	30	Lage druk zuigerver
10	Lager 6303	31	Hoge druk zuigerver
11	Krukas	32	Hogedrukkcilinder
12	Dragend RNA49/9	33	Bouten
14	Verbindingsstang	34	Manometer
15	Forbindelsessstik	35	Luchtuitlaat
16	Cylinder basis	36	Explosieveilige klep
17	Geleidingsring	37	Forbindelsessstik
18	Luchtinlaatfilter	38	Ontluchtingsventiel
19	Lage druk zuiger	39	Schelp
20	Hoge druk zuigerstang	40	Bouten
21	Lage druk cilinder

MSW-PCPAIR MINI350

Probleemoplossing

Schuld	Mogelijk oorzaak	Oplossing
De compressor kan nicht starten, de ventilator werkt ook Niet	Zekering kapot Vervangen	door een{nieuwe}
De compressor brengt geen druk op	Explosieveilige klep kapot	Vervang door een{nieuwe schijf}
Langzaam vullen met lucht	Slijtage van de zuigerveer	Vervang door een{nieuwe ring}
	Lucht lekkage	Controler leidingen,aansluitingen en hogedruk-eenrichtingsklep (onderdeelnr.25)
