MANUAL DE UTILIZADOR PCPAIR 400 MSW

Este Manual do Utilizador foi traduzido para sua conveniência atraves de tradução automatica. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automatica é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em ingês. Quaisquer discrepâncias ou diferências criadas na tradução não são vinculativas e não tem qualquer efeito jurídico para efeitos de cumprimento ou execuição. Se surgirem quostões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesia desses conteudos, que é a versão oficial.

Dados技术和

Descrição do parâmetro	Valor do parâmetro
Nome do produits	Compressor de ar PCP
Modelo	RSU-PCPAIR 400	MSW-PCPAIR MINI350
Tensão / frequência nominal	230 V~/50 Hz // CC 12 V 230 V~/50Hz // CC 12V
Potência nominal [W]	400	350
Velocidade [rpm]	2880	2880
Pressão de trabalho	30Mpa/4500psi	30Mpa/4500psi
Eficiência do ar	12L/min	12L/min
Dimensoes (largura x profundidade x alta)	30,5x15,5x26 cm 22,7 x 32,5 x 15,2 cm
Peso	8,9 kg	8,04 kg

Instruções de segurarca para uso do compressor

• Não exceeda a pressão Tmaxima: Não encha o tanque de ar ou o cilindro de ar acima de 300 bar (4500 psi). Encher demais pode causar ferimentos graves ou morte.
• Limita a duração do enchimento: não encha por mais de 30 minutos por vez. Certifique-se de que a temperatura de trabalho permança abaixó de 70^ (158°F) para fazer supraquecimento.
• Modificações probidas: É estritamente proibido substituir peças ou modificar quaisquer caractéricas do compressor, a menos que sejam Utilizados elementos de substituição autorizados fornecidos para esta finalidade.

Conteudo da caixa

1
RSU-PCPAIR 400
MSW-PCPAIR MINI350
2

3

4

5

6

1. Compressor de ar 12V/220V/110V;
2. Cabo de alimentacao de bateria de carro de 12 V;
3. Cabo de alimentação 220V/110V;
4. Mangueira de alta pressão com filtro;
5. Kit de reparo;
6. Manual.

Descrição

RSU-PCPAIR 400

1-Manometro

4- Plugde 12 V

2 - Mostrador da temperatura

5-Fusivel

3 - Plugue 220V/110V

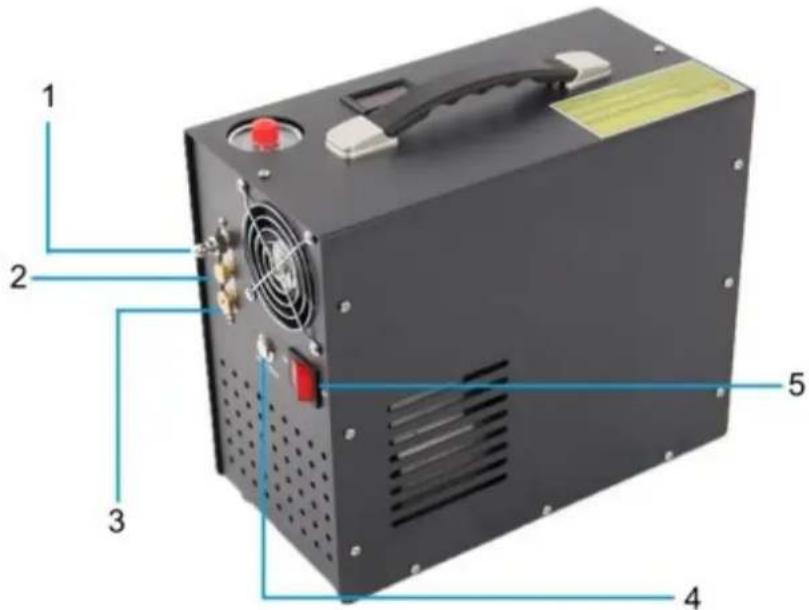

1 - Saida de ar

4-Botão Iniciar

2 - Valvula à prova de explosão

5 - Interruptor de alimentacao

3 - Valvula de sangria

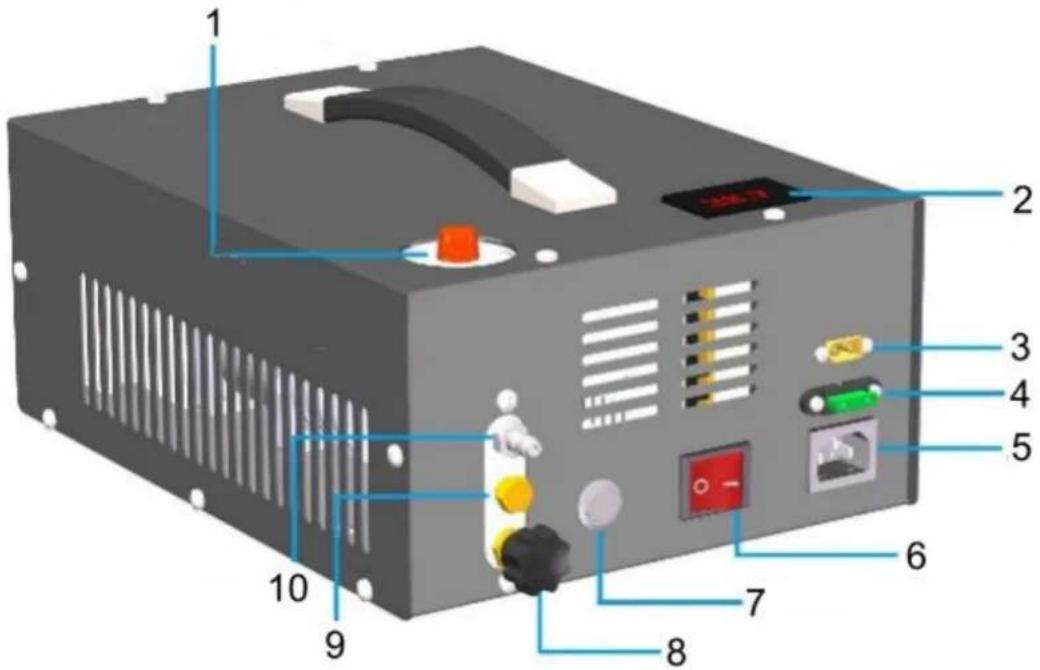

MSW-PCPAIR MINI350

1-Manometro
2 - Mostrador da temperatura
3 - Pluguede 12 V
4-Fusivel
5- Plugue 220V/110V

6 - Interruptor de alimentacao
7 - Botão Iniciar
8 - Valvula de sangria
9 - Válvula à provada de explosão
10 - Saía de ar

Instruções para usar o compressor de ar

1) Conecte a mangueira:

Conecte uma extremidade da mangueira flexivel de alta pressao a saida de ar.
Conecte a outra extremidade ao cilindro de ar ou qualquer除外o objeto que vocêqueira encher.

2) Ligue o compressor:

Para alimentação de 12 V:

• Conecte o polo positivo ao fio vermelho e o polo negativo ao fio preto.
• Se estiver usingo una bateria de carro, certifique-se de que o carro esteja funcionando durante o processo de enchimento de ar para evitar descarregar a bateria.

Para alimentacao de 110 V/220 V:

• Verifique novamente se a fonte de alimentação corresponde à voltagem necessária antes de conectar o compressor.
• Observação: se o cabo de alimentação estiver conectado incorretamente, o compressor não está partida, mas não causará nenhum perigo.

3) Defina a pressão:

Ajuste o manometro para definir a pressao de parada automatica entre 0 bar e 300 bar.

o Certifique-se de que a valvula de sangria esteja bem fechada antes de ligar o compressor.

5) Ligue o compressor:

Mantenha uma distância segura quando o compressor estiver em operação.

6) Após o preenchantment:

Abra a valvula de sangria para liberar qualquer pressao restante.
o Desconecte a mangueira de alta pressao do compressor e do cilindro de ar.

Manutenção

1) As peças mecânicas internas são lubricadas com graxa. Ao's 100 horas de functiOnamento, é necessario adcionar graxa à haste do pistão.Consulte a imagem da lista de peças principals (n° 10, 11, 14).
2) Troque o filtro de algodao a cada 30 Minutes de enchimento de ar.

Lista de peças principales

RSU-PCPAIR 400

Número da peça	Nome da peça	Número da peça	Nome da peça
1	Pega	21	Cilindro de baixa pressão
2	Concha	22	Tubo de latão de baixa pressão
3	Fonte de alimentação comutada	23	Conectores
4	Exibência de temperatura	24	Tampa do cilindro de alta pressão
5	Ventilador	25	Válvula unidirectional de alta pressão
6	Motor	26	Plugue de alta pressão
7	Rolamento 63900	27	Mola
8	Engrenagem de redução	28	Conectores
9	Cárter	29	Tubo de latão de alta pressão
10	Rolamento 6303	30	Anel de pistão de baixa pressão
11	Cambota	31	Anel de pistão de alta pressão
12	Portador de RNA49/9	32	Cilindro de alta pressão
14	Haste de conexão	33	Parafusos
15	Conectores	34	Manômetro
16	Base do cilindro	35	Saúda de ar
17	Anel guia	36	Válvula à prova de explosão
18	Filtro de entrada de ar	37	Conectores
19	Pistão de baixa pressão	38	Válvula de sangria
20	Haste de pistão de alta pressão	39	Concha
		40	Parafusos

RSU-PCPAIR 400

MSW-PCPAIR MINI350

Número da peça	Nome da peça	Número da peça	Nome da peça
1	Pega	22	Tubo de latão de baixa pressão
2	Concha	23	Conectores
3	Fonte de alimentação comutada	24	Tampa do cilindro de alta pressão
4	Exibência de temperatura	25	Válvula unidirecional de alta pressão
5	Ventilador	26	Plugue de alta pressão
6	Motor	27	Mola
7	Rolamento 63900	28	Conectores
8	Engrenagem de redução	29	Tubo de latão de alta pressão
9	Cárter	30	Anel de pistão de baixa pressão
10	Rolamento 6303	31	Anel de pistão de alta pressão
11	Cambota	32	Cilindro de alta pressão
12	Portador de RNA49/9	33	Parafusos
14	Haste de conexão	34	Manômetro
15	Conectores	35	Saía de ar
16	Base do cilindro	36	Válvula à prova de explosão
17	Anel guia	37	Conectores
18	Filtro de entrada de ar	38	Válvula de sangria
19	Pistão de baixa pressão	39	Concha
20	Haste de pistão de alta pressão	40	Parafusos
21	Cilindro de baixa pressão

MSW-PCPAIR MINI350

Solução de problemas

Falta	Possível causa	Solução
O compressor não consighe dar parte, o ventilador también não funciona	Fusível quebrado Substituira por um novo
O compressor não está pressurizando	Válvula à prova de explosão quebrada	Substituir por um novo disco
Enchimento de ar lento	Abrasão do anel do pistão	Substitua por um novo anel
	Vazamento de ar	Verifique os tubos, conectores e válvula unidirectional de alta pressão (Peça n° 25)
