NÁVOD K OBSLUZE PCPAIR 400 MSW

Tento námod k použiti byl prelozen strojově. Vždy se snažíme o poskytnutí presného prekladu. Žádný strojový preklad však není dokonalý. Rovné zneslouží k nahrazení prekladu lidskou osobou. Oficialní námod k použiti je dostupné v anglické verzi. Připadné nasrovnalosti nebo rozdíly v prekladu nejsou závazné a nemají Žádný právní učinek pro učely dodržovány predpisů nebo jejich vymáhání. V připadě jakychkoli otázek ohledné správnosti informaci uvedenych v námodu k použití se ridte anglickou verzi tohoto obsahu. Jedné se o oficialní verzi.

Technické udaje

Popis parametru	Hod	nota parametu
Stål pro horní frézku	PCP vzduchový kompresor
Model	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Jmenovité napěti / frekvence	230V~/50Hz // DC 12V 230 V	~/50Hz // DC 12V
Jmenovitý výkon[W]	400	350
Rychlost [ot./min]	2880	2880
Pracovní tlak	30 MPa/4500 psi	30 MPa/4500 psi
Óčinnost vzduchu	12 l/min	12 l/min
Rozměry (šiřka x hloubka x výška)	30,5 x 15,5 x 26 cm 22,7 x 3	2,5 x 15,2 cm
Hmotnost	8,9 kg	8,04 kg

Bezpečnostní tokyny pro používání kompresoru

• Neprekracujte maximálí tlak: Neplněte vzduchovou nádrž nebo vzduchový valec nad 300 barů (4500 psi). Přeplnéni můze způsobit vázné zraněné nebo smrt.
• Omezte dobu plnéní: Néplněte najednou déle než 30 minut. Zajistěte, aby pracovní teplozustala pod 70 °C (158 °F), aby nedoslo k prehrátí.
• Zakazane upravy: Je prisne zakazano vymenovat dily nebo upravovat jakekoli vastnosti kompresoru, pokud nejsou pouzity autorizované nahradni privky, které jsou k tomu urceny.

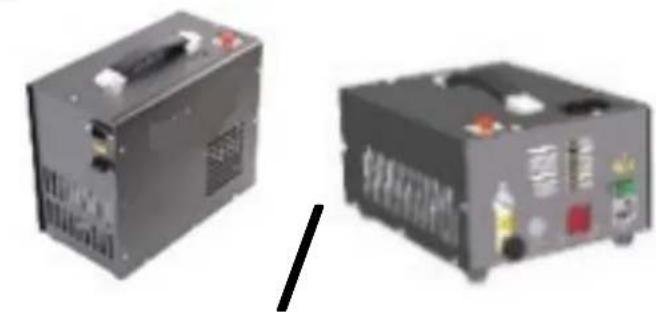

Obsah krabice

1
MSW-PCPAIR 400
MSW-PCPAIR MINI350
2

3

1. vzduchovy kompresor 12V/220V/110V;
2. 12V napajec kabel autobaterie;
3. napajeci kabel 220V/110V;
4. Vysokotlaká hadice's filtrrem;
5. Opravná sada;
6. Manual.

4

5

6

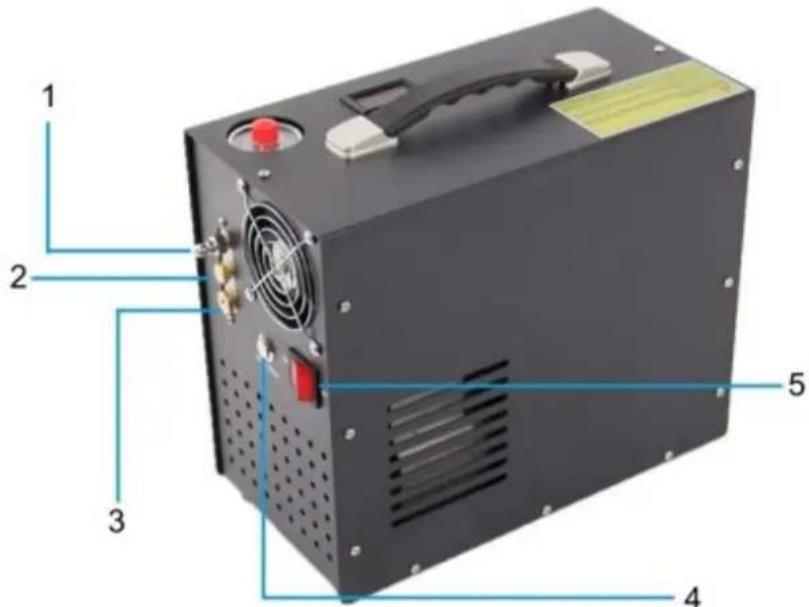

Popis zařízení

MSW-PCPAIR 400

1-Tlakomer

3-12V zástrčka

2-Zobrazeni teploty

4-Pojistka

Zasuvka 220V/110V

1-Vzduchovystup

4-Tlačitko pro spustěné

2 - Ventil odolny proti vybuchu

5 - Vypínač napájení

6 - Vypinač napájení

2 - Zobrazené teploty

7-Tlačitko pro spustěné

3- 12V zástrčka

8 - Odvzdušnovacíventil

4 -Pojistka

9 - Ventil odolny proti vybuchu

5-Zasuvka 220V/110V

10 - Vzduchov yystup

Návod k použití vzduchového kompresoru

1) Pripojte hadici:

Pripojte jeder konec vysokotlake flexibilni hadice k ystupu vzduchu.
o Pripojte druhy konec k vzduchovemu valci nebo jinemu predmetu, ktery chete naplit.

2) Napajeni kompresoru:

Pro 12V napajeni:

• Připojté kladný pol k Červenému vodiči a zaporný pol k Černému vodiči.
• Pokud používáte autobaterii, zajistěte, aby auto běželo během procesu plnéni vzduchem, aby nedoslo k vybití baterie.

Pro napajen 110V/220V:

• Pred pripojenim kompresoru znovu zkontrolujte, zda napajeci zdroj odpovidá požadovanému napěti.
  O Poznámka: Pokud je napajćí kabel nesprávně pripojen, kompresor se nespustí, ale nezpúsobi zádné nebezpeci.

3) Nastavte tlak:

Upravte tlakomér, abyste nastavili tlak automatického zastavení mezi 0 bar a 300 bar.

4) Zavrete vypousteci ventil:

o Pred spustenim kompresoru se uistete, ze je vypousteci ventil bezpecnie uzavren.

Dodržujte bezpečnou vzdálenost, když je kompresor v provozu.

6) Po naplněni:

Otevretevypousteciventil,abysteuuvolnilveskerybvyajictlak.
Odpojte vysokotlakou hadici od kompresoru i vzduchového valce.

UDRZBA

1) Vnitří mechanické Časti jsou mazány tukem, po 100 hodinách chodu je třeba doplinit mazivo na pistnici, viz obrázek hlavního seznamu dlú (Č.10,11,14).
2) Vyměnte novy bavlněné filtr kázdych 30 minut plné mí vzduchem.

Číslodílu	Název dílu	Číslodílu	Název dílu
1	Držák	21	Nízkotláký válec
2	Shell	22	Nízkotláká mosazná trabka
3	Přepínaný režim napájení	23	Konektor
4	Zobrazení teploty	24	Kryt yvsokotlákého válce
5	Ventilátor	25	Vysokotláký"Justnocestnýventil
6	Motor	26	Vysokotláká zástrčka
7	Ložisko 63900	27	Pružina
8	Redukčné převodovka	28	Konektor
9	Kliková skřÍN	29	Vysokotláká mosazná trabka
10	Ložisko 6303	30	Nízkotláký pístné kroužek
11	Klikový hřídel	31	Vysokotláký pístné kroužek
12	Ložisko RNA49/9	32	Vysokotláký válec
14	Spojovací tyč	33	Šrouby
15	Konektor	34	Tlakoměr
16	Základna válce	35	Vystup vzduchu
17	Vodíci kroužek	36	Ventil odolný proti výbuchu
18	Filtr prživodu vzduchu	37	Konektor
19	Nízkotláký píst	38	Odvzdušnovác ventil
20	Vysokotláká pístnice	39	Shell
		40	Šrouby

MSW-PCPAIR 400

MSW-PCPAIR MINI350

Číso dílu	Název dílu	Číso dílu	Název dílu
1	Držák	22	Nízkotláká mosazná trabka
2	Shell	23	Konektor
3	Přepínaný režim napájení	24	Kryt vysokotlákéhoálce
4	Zobrazení teploty	25	Vysokotláký"Justnocestnýventil
5	Ventilátor	26	Vysokotláká zástrčka
6	Motor	27	Pružina
7	Ložisko 63900	28	Konektor
8	Redukčné převodovka	29	Vysokotláká mosazná trabka
9	Kliková skřÍN	30	Nízkotláký pástné kroužek
10	Ložisko 6303	31	Vysokotláký pástné kroužek
11	Klikový hřídel	32	Vysokotláký pálec
12	Ložisko RNA49/9	33	Šrouby
14	Spojovací tyč	34	Tlakoměr
15	Konektor	35	Vystup vzduchu
16	Základnaálce	36	Ventil odolný proti výbuchu
17	Vodíci kroužek	37	Konektor
18	Filtr prživodu vzduchu	38	Odvzdušnovaci ventil
19	Nízkotláký pást	39	Shell
20	Vysokotláká pástnice	40	Šrouby
21	Nízkotláký pálec

MSW-PCPAIR MINI350

Odstrańovani problemû

Chyba	Možná príčina	Čeşení
Kompresor nelze spustit,ventilatór také nefunguje	Pojistka prasklá Vyměnte za nový
Kompresor není natlakován	Poškozený nevybušnéventil	Vyměnte za nový disk
Pomalé plnéni vzduchem	Oděr pístního kroužku Vyměnte za nový kroužek
	Ánik vzduchu	Zkontrolujte potrubí, konektorya vysokotláký"Justnocestemýventil(díl Č. 25)

Popis parametra	Hod	nota parametra
Názov produktu	PCP vzduchový kompresor
Model	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Menovité napättie / frekvencia	230V~/50Hz // DC 12V 230 V	~/50Hz // DC 12V
Menovitý výkon [W]	400	350
Rychlost' [ot./min]	2880	2880
Pracovný tlak	30 MPa/4500 psi	30 MPa/4500 psi
Vzduchová účinnost'	12 l/min	12 l/min
Rozmery (šírka x hlbka x výška)	Rozmery 30,5 x 15,5 x 26 cm 22,7 x 32,5 x 15,2 cm
Hmotnost'	8,9 kg	8,04 kg

8-Odvzdušnovacíventil

4 - Poistka

9 - Ventil odolny proti vybuchu

5-Zasuvka 220V/110V

10-Vystupvzduchu

• Pripojte kladny pol k Červenému vodiču a zápoporny pol k Čiernemu vodiču.
• Ak používate autobatériu, uistite sa, ze auto beží počas procesu plnénia vzduchom, aby ste predišli vybitiu baterie.
