NAUDOJIMO INSTRUKCIJA PCPAIR 400 MSW

Šis vartotojo vadovas buvo isvertas jusu patogumui naudojant masininj vertima. Buvo dedamos pagrjstos pastangos siekiant pateikti tikslu vertima; taciau joks automatinis vertimas nera tobulas ir nera skirtas pakeistiŽmoniu vertejus. Oficialus vartotojo vadovas yra anglu kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nera jpareigojantys ir neturi teisinës galios atitikties ar vykdymo tikslais. Jei kyla klausimu, susijusiu su vartotojo vadove pateiktos informacijos tikslumu, Žr. to turinio versija anglu kalba, kuri yra oficiali versija.

Techninai duomenys

Parametrū aprăsymas	Parametrū reiksmé
Produktov pavadinimas	PCP oro kompresorius
Modelis	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Nominali jtampa / dažnis	230V~/50Hz // DC 12V	230 V~/50 Hz // DC 12V
Nominali galia [W]	400	350
Greitis [rpm]	2880	2880
Darbinis slègis	30Mpa / 4500psi	30Mpa / 4500psi
Oro efektyvumas	12l/min	12l/min
Matmenys (plotis x gylis x aukštis)	30,5x15,5x26 cm 22,7x32,5x15,2 cm
Svoris	8,9 kg	8,04 kg

Kompresoriaus naudojimo saugos instrukcijos

• Neviršykite maksimalaus slegio: Nepildykite oro bako arba oro balioni didesniu nei 300 baru (4500 psi) slegiu. Per didelis užpildymas gali sukelti rimtu sužalojimu arba mirtj.
• Apriboti pildymo trukme: nepilkite ilgiau nei 30 minuciu vienu metu. Uztikrinkite, kad darbiné temperatura butej zemesné nei 70^ (158^) , kad isvengtumete perdaitimo.
• Draudžiamos modifikacljos: Griežtai draudžiama keisti dalis ar modifikuoti bet kokias kompresoriaus savybes, nebent naudojami tam tikslui numatyti pakaitiniai elementai.

Déžutes turinys

1
MSW-PCPAIR 400
MSW-PCPAIR MINI350
2

3

4

5

6

1. 12V/220V/110V orokompresorius;
2. 12V automobilio akumulatoriaus maitinimo laidas;
3. 220V/110V maitinimo laidas;
4. Aukstó slegio zharna su filtru;
5. remonto komplektas;
6. vadovas.

Aprasymas

MSW-PCPAIR 400

1-Slegio matuoklis
4-12Vkišukas
2 - Temperaturos rodymas
5 - Saugiklis
3-220V/110Vkišukas

1-Oro isleidimo anga
4- Start mygtukas
2 - Sprogimui atsparus voztuvas
5 - Maitinimo jungiklis
3-Oro isleidimo voztuvas

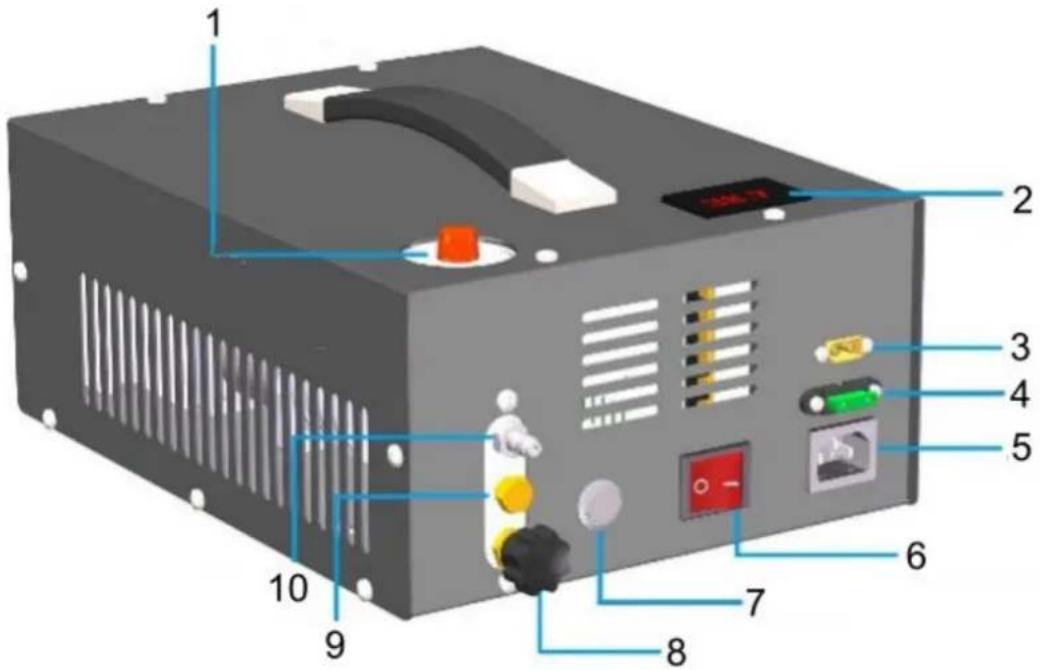

MSW-PCPAIR MINI350

1-Slegio matuoklis
2 - Temperaturos rodymas
3-12Vkistukas
4 - Saugiklis
5- 220V/110V kišukas

6 - Maitinimo jungiklis
7- Start mygtukas
8-Oro isleidimo voztuvas
9 - Sprogimui atsparus voztuvas
10 - Oro isleidimo anga

Oro kompresoriaus naudojimo instrukcijos

1) Prijunkite zarnaq:

Pritvirtinkite vienä auksto slegio lankscios zarnos galà prie oro isleidimo angos.
Kitagalajprijunkite prie orobalionarbet kurio kito objekto,kurj norite uzpildtyi.

• Prijunkite teigiama poliu prie raudono laido, o neigiama - prie juodo laido.
• Jei naudojate automobilio akumulatoriyu, jsitikinkite, kad automobilis veikia oro užpildymo metu, kad neissikrauty akumulatorius.

o 110V/220V galiai:

• Pries jjungdami kompresoriu, dar karta patikrinkite, ar maitinimo jtampa atitinka reikiama jtampa.
  Pastaba: Jei maitinimo laidas prijungtas neteisingai, kompresorius nejsijungs, taciau tai nesukels jokio pavojaus.

Sureguliuokite manometra, kad nustatyumete automatinio isjungimo slegi nuo 0 barley iki 300 barley.

4) Uždarykite oro išleidimo vožtuva:

o Pries paleisdami kompresoriu jsitikinkite, kad oro isleidimo voztuvas yra sandariai uzdarytas.

5) Paleiskite kompresori:

Laikykites saugaus atstumo, kol kompresorius veikia.

6) Po užpildymo:

Atidarykite oro isleidimo voztuvaj, kad pašalintumete likusj slegi.
Atjunkite auksto slegio zarnq nuo kompresoriaus ir oro cilindro.

Priežiūrā

1) Vidinés mechanínes dalys suteptos tepalu, padirbèjus 100 val., reikia jpilti tepalo ant stūmoklio koto, Žr. pagrindiniu daliu sarašo paveikslěj (Nr.10,11,14).
2) Pakeiskite nauja medvilnes filtra kas 30 minuciu oro pripilldymo.

Pagrindiniğ daliş sarašas

MSW-PCPAIR 400

Dalies numeris	Dalies pavadinimas	Dalies numeris	Dalies pavadinimas
1	Rankena	21	Žemo slègio cilindras
2	Lukštas	22	Žemo slègio Žalvario vamzdis
3	Perjungimo režimo maitinimo šaltinis	23	Jungtis
4	Temperatūros ekranas	24	Aukšto slègio cilindro dangtis
5	Ventiliatorius	25	Aukšto slègio vienpusis vožtuvas
6	Variklis	26	Aukšto slègio kištukas
7	Guolis 63900	27	Pavasaris
8	Reduktoriaus pavara	28	Jungtis
9	Alkūninis korpusas	29	Aukšto slègio Žalvario vamzdis
10	Guolis 6303	30	Žemo slègio stūmoklio Žiedas
11	Alkūninis velenas	31	Aukšto slègio stūmoklio Žiedas
12	Guolai RNA49/9	32	Aukšto slègio cilindras
14	Jungiamasis strypas	33	Varžtai
15	Jungtis	34	Slègio matuoklis
16	Cilindro bazè	35	Oro išleidimo anga
17	Vadovo Žiedas	36	Sprogimui atsparus vožtuvas
18	Oro jleidimo filtras	37	Jungtis
19	Žemo slègio stūmoklis	38	Oro išleidimo vožtuvas
20	Aukšto slègio stūmoklio strypas	39	Lukštas
		40	Varžtai

MSW-PCPAIR 400

MSW-PCPAIR MINI350

Dalies numeris	Dalies pavadinimas	Dalies numeris	Dalies pavadinimas
1	Rankena	22	Žemo slégio Žalvario vamzdis
2	Lukštas	23	Jungtis
3	Perjungimo režimo maitinimo šaltinis	24	Aukšto slégio cilindro dangtis
4	Temperatūros ekranas	25	Aukšto slégio vienpusis vožtuvas
5	Ventiliatorius	26	Aukšto slégio kištukas
6	Variklis	27	Pavasaris
7	Guolis 63900	28	Jungtis
8	Reduktoriaus pavara	29	Aukšto slégio Žalvario vamzdis
9	Alkūninis korpusas	30	Žemo slégio stūmoklio Žiedas
10	Guolis 6303	31	Aukšto slégio stūmoklio Žiedas
11	Alkūninis velenas	32	Aukšto slégio cilindras
12	Guolai RNA49/9	33	Varžtai
14	Jungiamasis strypas	34	Slégio matuoklis
15	Jungtis	35	Oro išleidimo anga
16	Cilindro bazè	36	Sprogimui atsparus vožtuvas
17	Vadovo Žiedas	37	Jungtis
18	Oro jleidimo filtras	38	Oro išleidimo vožtuvas
19	Žemo slégio stūmoklis	39	Lukštas
20	Aukšto slégio stūmoklio strypas	40	Varžtai
21	Žemo slégio cilindras

MSW-PCPAIR MINI350

Trikciş salinimas

Gedimas	Galima priežastis	Sprendimas
Kompresorius negali paleisti, ventilatorius taip pat neveikia	Sugedęs saugiklis	Pakeiskite nauju
Kompresorius nedaro slégio	Sugedo sprogimui atsparus vožtuvas	Pakeiskite nauju disku
Létas oro užpildymas	StūmoklioŽiedo dilimas	Pakeiskite nauju Žiedu
	Oro nutekékijimas	Patikrinkite vamzdžius, juntgis ir aukšto slégio vienpusj vožtuva (dalis Nr. 25)
