NAUDOJIMO INSTRUKCIJA PCPAIR MINI350 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	PCP oro kompresorius
Modelis	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Nominali įtampa / dažnis	230V~/50Hz // DC 12V	230 V~/50 Hz // DC 12V
Nominali galia [W]	400	350
Greitis [rpm]	2880	2880
Darbinis slėgis	30Mpa / 4500psi	30Mpa / 4500psi
Oro efektyvumas	12l/min	12l/min
Matmenys (plotis x gylis x aukštis)	30,5x15,5x26 cm 22,7x32,5x15,2 cm
Svoris	8,9 kg	8,04 kg

Kompresoriaus naudojimo saugos instrukcijos

• Neviršykite maksimalaus slėgio: Nepildykite oro bako arba oro baliono didesniu nei 300 barų (4500 psi) slėgiu. Per didelis užpildymas gali sukelti rimtų sužalojimų arba mirtį.
• Apriboti pildymo trukmę: nepilkite ilgiau nei 30 minučių vienu metu. Užtikrinkite, kad darbinė temperatūra būtų žemesnė nei 70°C (158°F), kad išvengtumėte perkaitimo.
• Draudžiamos modifikacijos: Griežtai draudžiama keisti dalis ar modifikuoti bet kokias kompresoriaus savybes, nebent naudojami tam tikslui numatyti pakaitiniai elementai.

Dėžutės turinys

1

1. 12V/220V/110V oro kompresorius;
2. 12V automobilio akumuliatoriaus maitinimo laidas;
3. 220V/110V maitinimo laidas;
4. Aukšto slėgio žarna su filtru;
5. remonto komplektas;
6. vadovas.

Aprašymas

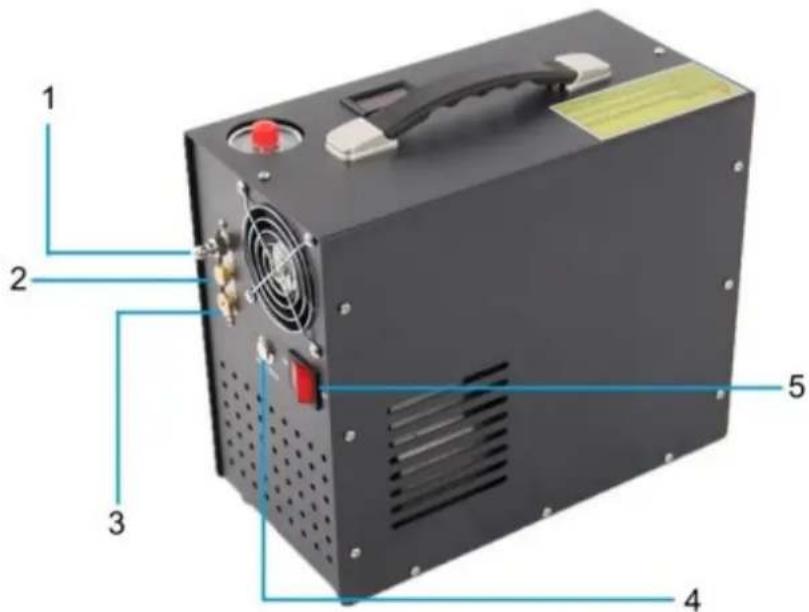

MSW-PCPAIR 400

2 - Temperatūros rodymas

5 - Saugiklis

3 - 220V/110V kištukas

1 - Oro išleidimo anga

4 - Start mygtukas

3 - Oro išleidimo vožtuvas

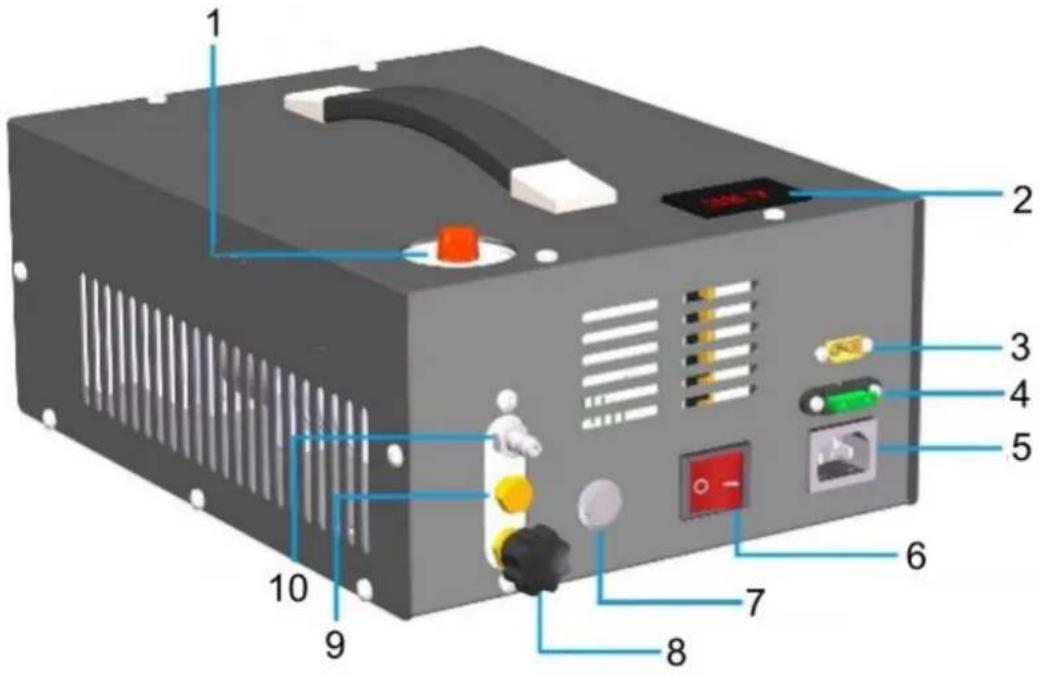

MSW-PCPAIR MINI350

1 - Slègio matuoklis
2 - Temperatūros rodymas
3 - 12V kištukas
4 - Saugiklis
5 - 220V/110V kištukas

6 - Maitinimo jungiklis
7 - Start mygtukas
8 - Oro išleidimo vožtuvas
9 - Sprogimui atsparus vožtuvas
10 - Oro išleidimo anga

Oro kompresoriaus naudojimo instrukcijos

1) Prijunkite žarną:

• Pritvirtinkite vieną aukšto slėgio lanksčios žarnos galą prie oro išleidimo angos.
  Kitą galą prijunkite prie oro baliono ar bet kurio kito objekto, kurį norite užpildyti.

2) Ijunkite kompresorių:

○ 12V galiai:

• Prijunkite teigiamą polių prie raudono laido, o neigiamą - prie juodo laido.
• Jei naudojate automobilio akumuliatorių, įsitikinkite, kad automobilis veikia oro užpildymo metu, kad neišsikrautų akumuliatorius.

○ 110V/220V galiai:

- Prieš jjungdami kompresorių, dar kartą patikrinkite, ar maitinimo įtampa atitinka reikiamą įtampą.

○ Pastaba: Jei maitinimo laidas prijungtas neteisingai, kompresorius nejsijungs, tačiau tai nesukels jokio pavjoaus.

Sureguliuokite manometra, kad nustatytumète automatinio išjungimo slėgį nuo 0 barų iki 300 barų.

4) Uždarykite oro išleidimo vožtuvą:

- Prieš paleisdami kompresorių jsitikinkite, kad oro išleidimo vožtuvas yra sandariai uždarytas.

5) Paleiskite kompresorių:

○ Laikykitės saugaus atstumo, kol kompresorius veikia.

6) Po užpildymo:

○ Atidarykite oro išleidimo vožtuvą, kad pašalintumėte likusį slėgį.
o Atjunkite aukšto slėgio žarną nuo kompresoriaus ir oro cilindro.

Priežiūra

1) Vidinės mechaninės dalys suteptos tepalu, padirbėjus 100 val., reikia jpilti tepalo ant stūmoklio koto, žr. pagrindinių dalių sąrašo paveikslėlj (Nr.10,11,14).
2) Pakeiskite naują medvilnės filtrą kas 30 minučių oro pripildymo.

Pagrindinių dalių sąrašas

MSW-PCPAIR 400

Dalies numeris	Dalies pavadinimas	Dalies numeris	Dalies pavadinimas
1	Rankena	21	Žemo slėgio cilindras
2	Lukštas	22	Žemo slėgio žalvario vamzdis
3	Perjungimo režimo maitinimo šaltinis	23	Jungtis
4	Temperatūros ekranas	24	Aukšto slėgio cilindro dangtis
5	Ventiliatorius	25	Aukšto slėgio vienpusis vožtuvas
6	Variklis	26	Aukšto slėgio kištukas
7	Guolis 63900	27	Pavasaris
8	Reduktoriaus pavara	28	Jungtis
9	Alkūninis korpusas	29	Aukšto slėgio žalvario vamzdis
10	Guolis 6303	30	Žemo slėgio stūmoklio žiedas
11	Alkūninis velenas	31	Aukšto slėgio stūmoklio žiedas
12	Guoliai RNA49/9	32	Aukšto slėgio cilindras
14	Jungiamasis strypas	33	Varžtai
15	Jungtis	34	Slėgio matuoklis
16	Cilindro bazė	35	Oro išleidimo anga
17	Vadovo žiedas	36	Sprogimui atsparus vožtuvas
18	Oro jleidimo filtras	37	Jungtis
19	Žemo slėgio stūmoklis	38	Oro išleidimo vožtuvas
20	Aukšto slėgio stūmoklio strypas	39	Lukštas
		40	Varžtai

MSW-PCPAIR 400

Dalies numeris	Dalies pavadinimas	Dalies numeris	Dalies pavadinimas
1	Rankena	22	Žemo slėgio žalvario vamzdis
2	Lukštas	23	Jungtis
3	Perjungimo režimo maitinimo šaltinis	24	Aukšto slėgio cilindro dangtis
4	Temperatūros ekranas	25	Aukšto slėgio vienpusis vožtuvas
5	Ventiliatorius	26	Aukšto slėgio kištukas
6	Variklis	27	Pavasaris
7	Guolis 63900	28	Jungtis
8	Reduktoriaus pavara	29	Aukšto slėgio žalvario vamzdis
9	Alkūninis korpusas	30	Žemo slėgio stūmoklio žiedas
10	Guolis 6303	31	Aukšto slėgio stūmoklio žiedas
11	Alkūninis velenas	32	Aukšto slėgio cilindras
12	Guoliai RNA49/9	33	Varžtai
14	Jungiamasis strypas	34	Slėgio matuoklis
15	Jungtis	35	Oro išleidimo anga
16	Cilindro bazė	36	Sprogimui atsparus vožtuvas
17	Vadovo žiedas	37	Jungtis
18	Oro jleidimo filtras	38	Oro išleidimo vožtuvas
19	Žemo slėgio stūmoklis	39	Lukštas
20	Aukšto slėgio stūmoklio strypas	40	Varžtai
21	Žemo slėgio cilindras

MSW-PCPAIR MINI350

Gedimas	Galima priežastis	Sprendimas
Kompresorius negali paleisti, ventilatorius taip pat neveikia	Sugedęs saugiklis	Pakeiskite nauju
Kompresorius nedaro slėgio	Sugedo sprogimui atsparus vožtuvas	Pakeiskite nauju disku
Lėtas oro užpildymas	Stūmoklio žiedo dilimas	Pakeiskite nauju žiedu
	Oro nutekėjimas	Patikrinkite vamzdžius, jungtis ir aukšto slėgio vienpusį vožtuvą (dalis Nr. 25)
