MODE D'EMPLOI PCPAIR MINI350 MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Compresseur d'air PCP
Modèle	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Tension / fréquence nominale	230 V~/50 Hz // 12 V CC 230 V~/50 Hz // 12 V CC
Puissance nominale [W]	400	350
Vitesse [tr/min]	2880	2880
Pression de travail	30 Mpa/4500 psi	30 Mpa/4500 psi
Efficacité de l'air	12L/min	12L/min
Dimensions (largeur x profondeur x hauteur)	30,5x15,5x26 cm 22,7 x 32,5 x 15,2 cm
Poids	8,9 kg	8,04 kg

Consignes de sécurité pour l'utilisation du compresseur

• Ne pas dépasser la pression maximale : Ne pas remplir le réservoir ou la bouteille d'air au-dessus de 300 bars (4 500 psi). Un remplissage excessif peut entraîner des blessures graves, voire la mort.
• Limiter la durée de remplissage : Ne pas remplir pendant plus de 30 minutes à la fois. Assurez-vous que la température de fonctionnement reste inférieure à 70 °C (158 °F) pour éviter toute surchauffe.
• Modifications interdites : Il est strictement interdit de remplacer des pièces ou de modifier les caractéristiques du compresseur sans utiliser des éléments de remplacement autorisés prévus à cet effet.

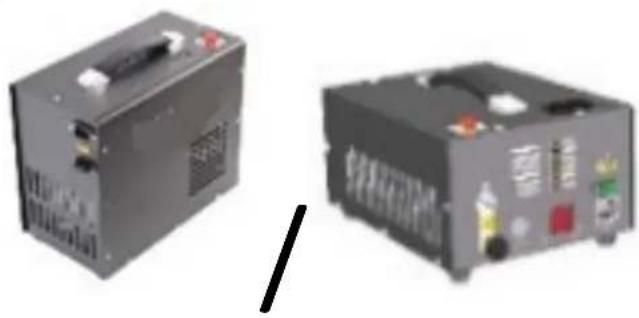

Contenu de la boîte

1

1. Compresseur d'air 12V/220V/110V ;
2. Cordon d'alimentation de batterie de voiture 12 V ;
3. Cordon d'alimentation 220V/110V ;
4. Tuyau haute pression avec filtre;
5. Trousse de réparation;
6. Manuel.

Description de l'appareil

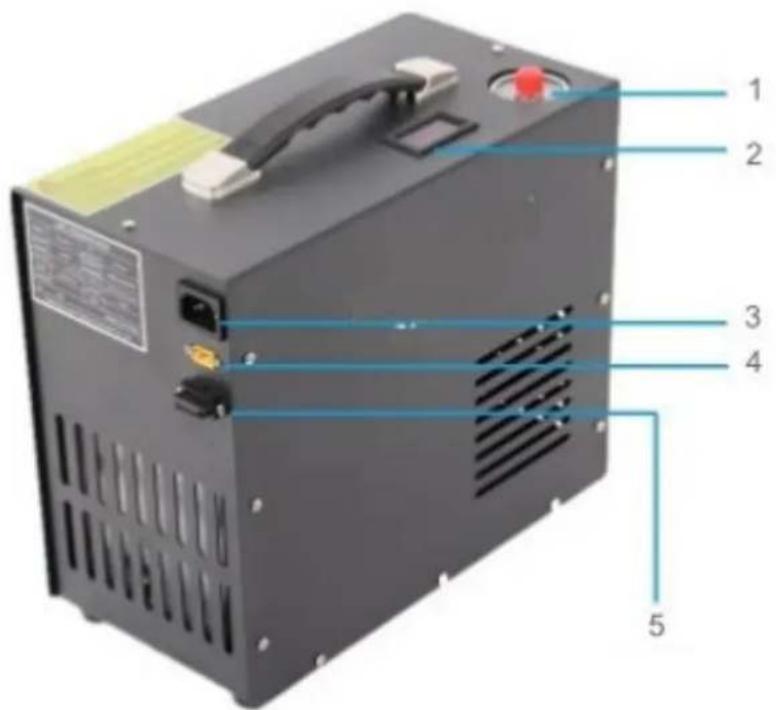

MSW-PCPAIR 400

2 - Affichage de la température

5 - Fusible

3 - Prise 220V/110V

4 - Bouton de marche

2 - Vanne antidéflagrante

5 - Interrupteur d'alimentation

3 - Soupape de purge

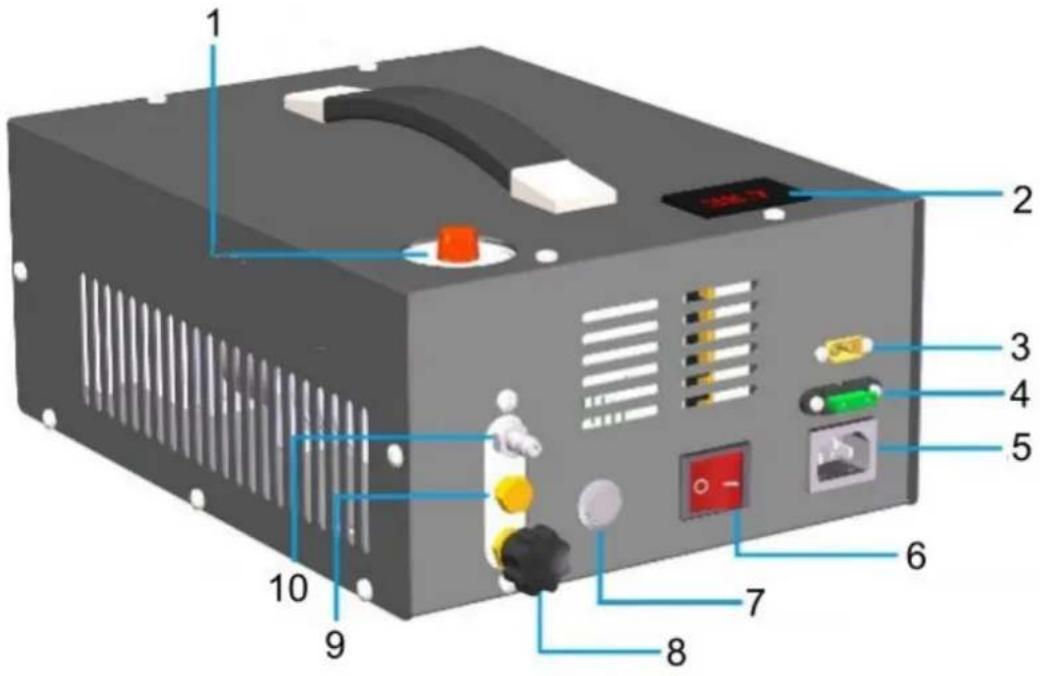

MSW-PCPAIR MINI350

1 - Manomètre
2 - Affichage de la température
3 - Prise 12V
4 - Fusible
5 - Prise 220V/110V

6 - Interrupteur d'alimentation
7 - Bouton de marche
8 - Soupape de purge
9 - Vanne antidéflagrante
10 - Sortie d'air

Instructions d'utilisation du compresseur d'air

1) Raccorder le tuyau :

• Fixez une extrémité du tuyau flexible haute pression à la sortie d'air.
  Connectez l'autre extrémité au cylindre d'air ou à tout autre objet que vous souhaitez remplir.

2) Alimenter le compresseur :

- Pour une alimentation 12 V :

Connectez le pôle positif au fil rouge et le pôle négatif au fil noir.

Si vous utilisez une batterie de voiture, assurez-vous que la voiture fonctionne pendant le processus de remplissage d'air pour éviter de vider la batterie.

Pour alimentation 110V/220V :

Vérifiez que l'alimentation électrique correspond à la tension requise avant de brancher le compresseur.

Remarque : si le cordon d'alimentation est mal branché, le compresseur ne démarrera pas, mais cela ne posera aucun danger.

3) Régler la pression :

- Réglez le manomètre pour régler la pression d'arrêt automatique entre 0 bar et 300 bar.

4) Fermer la vanne de purge :

o Assurez-vous que la vanne de purge est bien fermée avant de démarrer le compresseur.

5) Démarrer le compresseur :

o Maintenez une distance de sécurité pendant que le compresseur est en fonctionnement.

6) Après remplissage :

- Ouvrez la vanne de purge pour libérer toute pression restante.

- Débranchez le tuyau haute pression du compresseur et du cylindre d'air.

ENTRETIEN

1) Les pièces mécaniques internes sont lubrifiées avec de la graisse. Après 100 heures de fonctionnement, de la graisse doit être ajoutée à la tige de piston. Veuillez consulter l'image de la liste des pièces principales (n° 10, 11, 14).
2) Changez un nouveau filtre en coton toutes les 30 minutes de remplissage d'air.

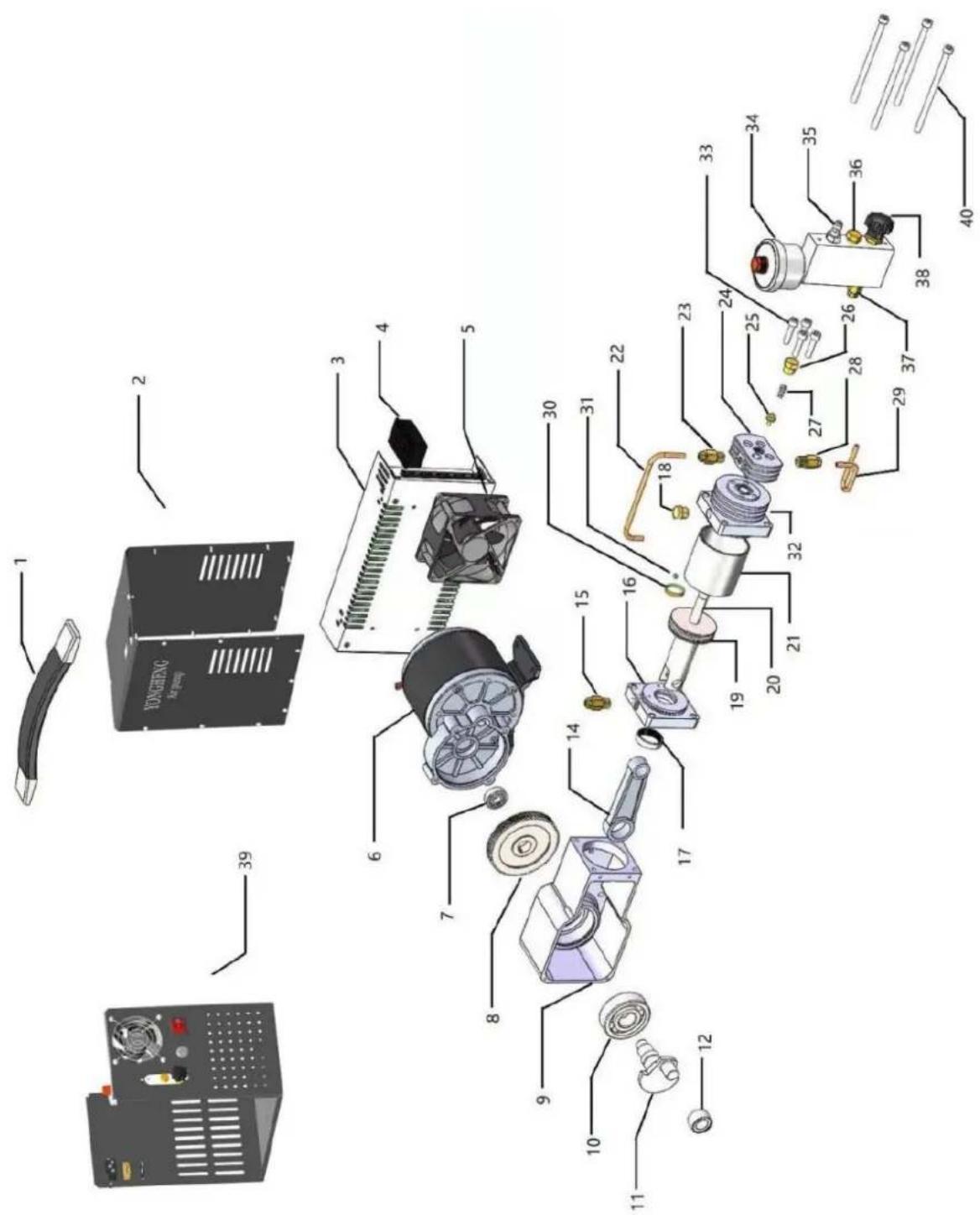

Liste des pièces principales

MSW-PCPAIR 400

Numéro de la pièce	Nom de la pièce	Numéro de la pièce	Nom de la pièce
1	Poignée	21	Cylindre basse pression
2	Coquille	22	Tuyau en laiton basse pression
3	Alimentation à découpage	23	Raccord
4	Affichage de la température	24	Couvercle de cylindre haute pression
5	Ventilateur	25	Clapet anti-retour haute pression
6	Moteur	26	Bouchon haute pression
7	Roulement 63900	27	Ressort
8	Engrenage réducteur	28	Raccord
9	Carter moteur	29	Tuyau en laiton haute pression
10	Roulement 6303	30	Segment de piston basse pression
11	Vilebrequin	31	Segment de piston haute pression
12	Roulement RNA49/9	32	Cylindre haute pression
14	Tige de connexion	33	Boulons
15	Raccord	34	Manomètre de pression
16	Base de cylindre	35	Sortie d'air
17	Bague de guidage	36	Vanne antidéflagrante
18	Filtre d'admission d'air	37	Raccord
19	Piston basse pression	38	Soupape de purge
20	Tige de piston haute pression	39	Coquille
		40	Boulons

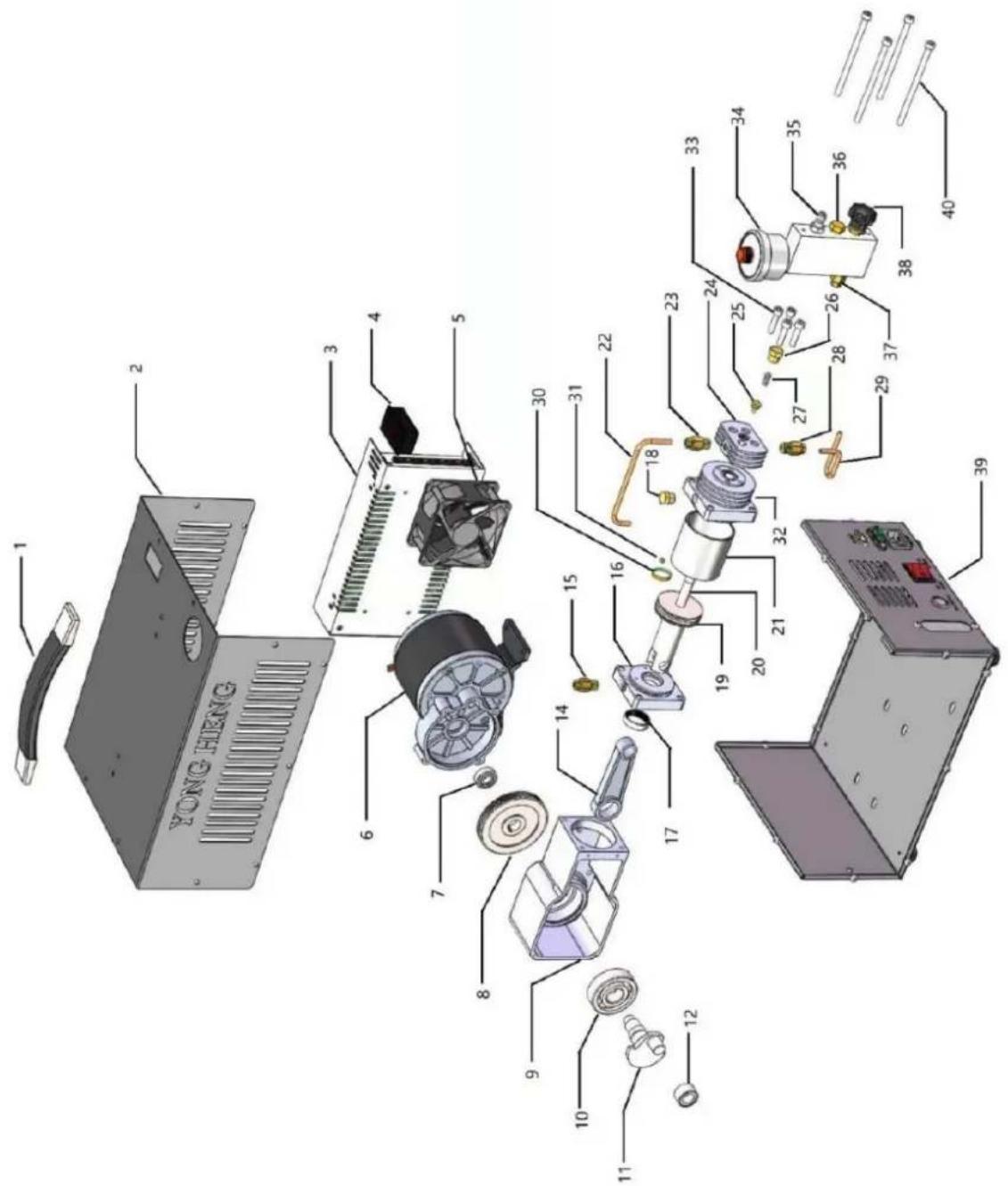

MSW-PCPAIR 400

Numéro de la pièce	Nom de la pièce	Numéro de la pièce	Nom de la pièce
1	Poignée	22	Tuyau en laiton basse pression
2	Coquille	23	Raccord
3	Alimentation à découpage	24	Couvercle de cylindre haute pression
4	Affichage de la température	25	Clapet anti-retour haute pression
5	Ventilateur	26	Bouchon haute pression
6	Moteur	27	Ressort
7	Roulement 63900	28	Raccord
8	Engrenage réducteur	29	Tuyau en laiton haute pression
9	Carter moteur	30	Segment de piston basse pression
10	Roulement 6303	31	Segment de piston haute pression
11	Vilebrequin	32	Cylindre haute pression
12	Roulement RNA49/9	33	Boulons
14	Tige de connexion	34	Manomètre de pression
15	Raccord	35	Sortie d'air
16	Base de cylindre	36	Vanne antidéflagrante
17	Bague de guidage	37	Raccord
18	Filtre d'admission d'air	38	Soupape de purge
19	Piston basse pression	39	Coquille
20	Tige de piston haute pression	40	Boulons
21	Cylindre basse pression

MSW-PCPAIR MINI350

Faute	Cause possible	Solution
Le compresseur ne peut pas démarrer, le ventilateur ne fonctionne pas non plus	Fusible cassé Remplacer par un nouveau
Le compresseur ne pressurise pas	Soupape antidéflagrante cassée	Remplacer par un nouveau disque
Remplissage d'air lent	Abrasion des segments de piston	Remplacer par une nouvelle bague
	Fuite d'air	Contrôler les tuyaux, les connecteurs et la soupape anti-retour haute pression (pièce n° 25)
