PCPAIR 400 - Compressore d'aria MSW - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Compressore d'aria PCP
Marca	MSW
Modello	PCPAIR 400
Alimentazione elettrica	230 V~ / 50 Hz (rete) o 12 V CC (batteria auto)
Potenza nominale	400 W
Velocità di rotazione	2880 giri/min
Pressione di lavoro massima	30 MPa / 4500 psi (300 bar)
Portata d'aria	12 L/min
Dimensioni (L x P x A)	30,5 x 15,5 x 26 cm
Peso	8,9 kg
Contenuto della confezione	Compressore, cavo 12 V, cavo 220 V, tubo alta pressione, kit di riparazione, manuale
Funzioni principali	Riempimento di serbatoi d'aria ad alta pressione, arresto automatico regolabile, visualizzazione temperatura, valvola antideflagrante
Manutenzione	Lubrificazione dello stelo del pistone ogni 100 ore; sostituzione del filtro dell'aria ogni 30 minuti di riempimento
Sicurezza	Non superare 300 bar; riempire max 30 min; arresto se surriscaldamento >70°C; valvola antideflagrante
Ricambi	Elenco dettagliato con 40 pezzi: pistone, cilindro, cuscinetti, valvole, filtri, ecc.
Riparabiltà	Riparabile con pezzi originali; schema esploso disponibile; riparazione semplice (fusibile, segmenti, perdite)
Garanzia	Consultare il manuale per le condizioni di garanzia

Domande frequenti - PCPAIR 400 MSW

Qual è la pressione massima di riempimento?

La pressione massima è di 30 MPa (4500 psi / 300 bar). Non superare mai questo valore.

Come alimentare il compressore a 12 V?

Collegare il filo rosso al morsetto positivo e il filo nero al morsetto negativo di una batteria da 12 V. Si consiglia di far girare il motore dell'auto per evitare di scaricare la batteria.

Posso usare il compressore in continuo?

No, non riempire per più di 30 minuti consecutivi. Controllare la temperatura: non deve superare 70 °C.

Come regolare la pressione di arresto automatico?

Utilizzare il manometro per regolare la pressione di arresto tra 0 e 300 bar. Girare la manopola fino al valore desiderato.

Cosa fare se il compressore non si avvia?

Controllare il fusibile (pezzo n°5). Se è rotto, sostituirlo con uno nuovo identico. Assicurarsi anche che il cavo di alimentazione sia correttamente collegato.

Come mantenere il compressore?

Lubrificare lo stelo del pistone ogni 100 ore di funzionamento. Sostituire il filtro dell'aria in cotone ogni 30 minuti di riempimento.

Perché il riempimento è lento?

Ciò può essere dovuto all'usura dei segmenti del pistone. Sostituire gli anelli (pezzi n°30,31) con nuovi.

Come spurgare l'aria dopo l'uso?

Aprire la valvola di spurgo per rilasciare la pressione residua prima di scollegare i tubi.

Posso riparare da solo le perdite d'aria?

Sì, controllare i tubi, i raccordi e la valvola di non ritorno ad alta pressione (pezzo n°25). Sostituire i pezzi danneggiati.

Cosa fare in caso di surriscaldamento?

Arrestare immediatamente il compressore e lasciarlo raffreddare. Assicurarsi che la ventilazione non sia ostruita e che la temperatura ambiente sia moderata.

MANUALE UTENTE PCPAIR 400 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforzano costamente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create alla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenate nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Compressore d'aria PCP
Modello	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Tensione/frequenza nominale	230V~/50Hz // CC 12V 230 V~/50 Hz // CC 12 V
Potenza nominale [W]	400	350
Velocità [giri/min]	2880	2880
Pressione di lavoro	30 MPa/4500 psi	30 MPa/4500 psi
Efficienza dell'aria	12L/min	12L/min
Dimensioni (larghezza x profondità x altezza)	30,5x15,5x26 cm 22,7x32,5x15,2 cm
Peso	8,9 kg	8,04 kg

Istruzioni di sicurezza per l'uso del compressore

• Non superare la pressione massima: non riempire il serbatoio o la bombola dell'aria或者其他 300 bar (4500 psi). Un riempimento eccessivo può causare lesioni gravi o mortali.
• Limitare la durata del riempimento: non riempire per più di 30 minuti alla volta. Assicurarsi che la temperatura di esercizio rimanga inferiore a 70^ (158°F) per evitare il surriscaldamento.
  Modifiche vietate: è severamente vietato sostituire parti o modificare qualiasi caratteristica del compressore perché utilizzare elementi di ricambio autorizzati e forniti a tale scopo.

Contenuo della scatola

1
MSW-PCPAIR 400
MSW-PCPAIR MINI350

4

2

5

3

6

1. Compressore d'aria 12V/220V/110V;
2. Cavo di alimentazione per batteria auto da 12 V;
3. Cavo di alimentazione 220V/110V;
4. Tubo flessibile ad alta pressione con filtró;
5. Kit di riparazione;
6. Manuale.

Descrizione del dispositivo

MSW-PCPAIR 400

1-Manometro
4 - Spina da 12V
2 - Display della temperatura
5-Fusibile
3 - Spina 220V/110V

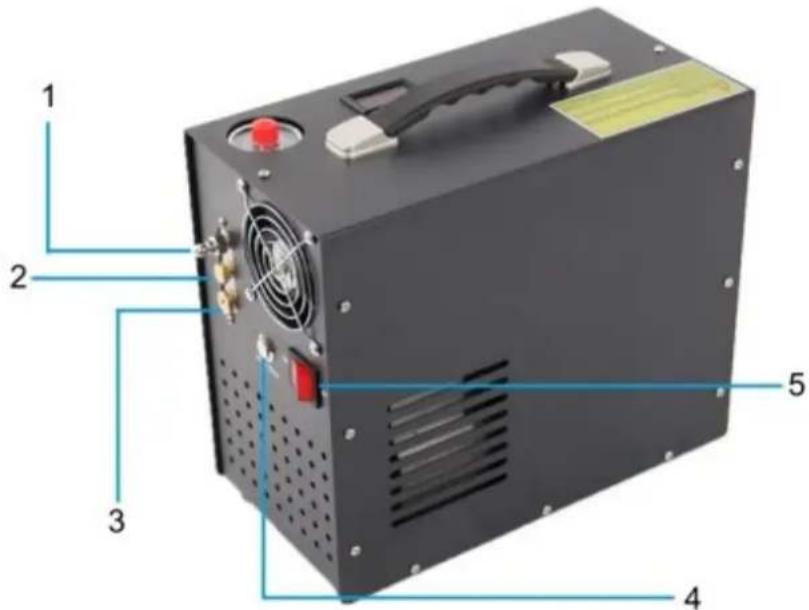

1-Uscita dell'aria

4 - Pulsante di avvio

2 - Valvola antideflagrante

5 - Interruttore di alimentazione

3 - Valvola di spurgo

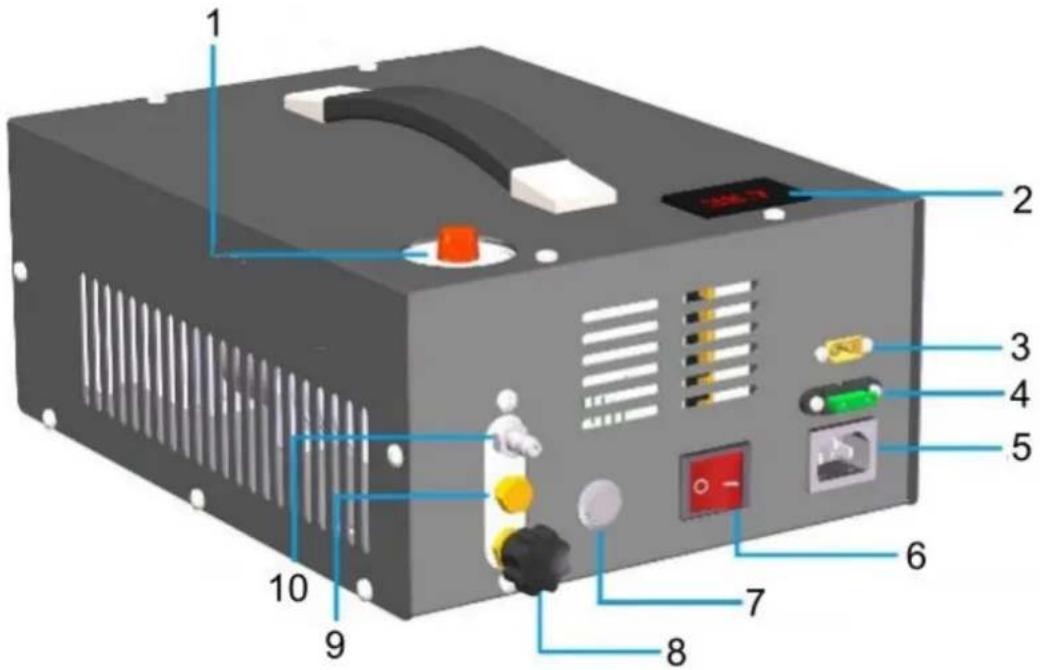

MSW-PCPAIR MINI350

1-Manometro

6 - Interruttore di alimentazione

2 - Display della temperatura

7 - Pulsante di avvio

3 - Spina da 12V

8-Valvola di spurgo

4-Fusibile

9 - Valvola antideflagrante

5 - Spina 220V/110V

10 - Uscita dell'aria

Istruzioni per l'uso del compressore d'aria

1) Collegare il tubo:

O Collegare un'estremita del tubo flessibile ad alta pressione all'uscita dell'aria.
O Collegare l'altra estremita al cilindro dell'aria o a qualsiasi alto oggetto che si desidera riempire.

2) Alimentare il compressore:

Per alimentazione a 12 V:

• Collegare il polo positivo al filo rosso e il polo negativo al filo nero.
• Se si utilizza una batteria per auto, assicurarsi che l'auto sia in funzione durante il processo di riempimento dell'aria per evitare di scaricare la batteria.

Per alimentazione 110V/220V:

• Prima di collegare il compressore, verificare attendamente che l'alimentazione elettrica corrisponda alla tensione richiesta.
  。 Nota: se il cavo di alimentazione è collegato in modo errato, il compressore non si avvia, ma non causa alcun pericolo.

3) Impostare la pressione:

Regolare il manometro per impostare la pressione di arresto automatico tra 0 bar e 300 bar.

4) Chiudere la valvola di spurgo:

O Prima di avviare il compressore, assicurarsi che la valvola di spurgo sua ben chiusa.

5) Avviare il compressore:

Mantenere una distanza di sicurezza quando il compressore è in funzione.

6)Dopoi riempimento:

O Aprire la valvola di spurgo per rilasciare la pressione residua.
Scollegare il tubo ad alta pressione sia dal compressore che alla bombola dell'aria.

MANUTENZIONE

1) Le parti meccaniche interne sono lubricate con grasso; dopo 100 ore di funzionamento, è necessario aggiungere grasso allo stelo del pistone; videere l'immagine con l'élenco delle parti principali (n. 10, 11, 14).
2) Sostituire il filtrto in cotone ogni 30 minuti di riempimento d'aria.

Elenco delle parti principali

MSW-PCPAIR 400

Numero di parte	Denominazione del pezzo	Numero di parte	Denominazione del pezzo
1	Maniglia	21	Cilindro a bassa pressione
2	Conchiglia	22	Tubo in ottone a bassa pressione
3	Alimentazione elettrica a commutazione	23	Connettore
4	Visualizzazione della temperature	24	Copertura del cilindro ad alta pressione
5	Ventilatore	25	Valvola unidirezionale ad alta pressione
6	Motore	26	Tappo ad alta pressione
7	Cuscinetto 63900	27	Molla
8	Riduttore	28	Connettore
9	Carter motore	29	Tubo in ottone ad alta pressione
10	Cuscinetto 6303	30	Anello del pistone a bassa pressione
11	Albero motore	31	Anello del pistone ad alta pressione
12	Cuscinetto RNA49/9	32	Cilindro ad alta pressione
14	Biella di collegamento	33	Bulloni
15	Connettore	34	Manometro
16	Base del cilindro	35	Uscita dell'aria
17	Anello guida	36	Valvola antideflagrante
18	Filtro di ingresso dell'aria	37	Connettore
19	Pistone a bassa pressione	38	Valvola di spurgo
20	Asta del pistone ad alta pressione	39	Conchiglia
		40	Bulloni

MSW-PCPAIR 400

MSW-PCPAIR MINI350

Numero di parte	Denominazione del pezzo	Numero di parte	Denominazione del pezzo
1	Maniglia	22	Tubo in ottone a bassa pressione
2	Conchiglia	23	Connettore
3	Alimentazione elettrica a commutazione	24	Copertura del cilindro ad alta pressione
4	Visualizzazione della temperatura	25	Valvola unidirezionale ad alta pressione
5	Ventilatore	26	Tappo ad alta pressione
6	Motore	27	Molla
7	Cuscinotto 63900	28	Connettore
8	Riduttore	29	Tubo in ottone ad alta pressione
9	Carter motore	30	Anello del pistone a bassa pressione
10	Cuscinotto 6303	31	Anello del pistone ad alta pressione
11	Albero motore	32	Cilindro ad alta pressione
12	Cuscinotto RNA49/9	33	Bulloni
14	Biella di collegamento	34	Manometro
15	Connettore	35	Uscita dell'aria
16	Base del cilindro	36	Valvola antideflagrante
17	Anello guida	37	Connettore
18	Filtro di ingresso dell'aria	38	Valvola di spurgo
19	Pistone a bassa pressione	39	Conchiglia
20	Biella pistone ad alla pressione	40	Bulloni
21	Cilindro a bassa pressione

MSW-PCPAIR MINI350

Risoluzione dei problemi

Colpa	Possibile causa	Soluizione
Il compressore non più avviarsi,anche la ventola non funziona	Fusibile rotto Sostituisci con uno nuovo
Il compressore non pressurizza	Valvola antideflagrante rottà	Sostituisci con un nuovo disco
Riempimento lento dell'aria	Abrasione dell'anello del pistone	Sostituisci con un nuovo anello
	Perdita d'aria	Controllare tubi,connettori e valvola unidirezionale ad alta pressione (parte n. 25)
