KÄYTTÖOHJE PCPAIR 400 MSW

2-Eksplosionssikkerventil

5- Strømafbryder

3-Udluftningsventil

MSW-PCPAIR MINI350

1 - Trykmåler

6- Strømafbryder

2 - Temperaturvising

7-Startknap

3- 12V-stik

8-Udluftningsventil

4 - Sikring

9 - Eksplosionssikker ventil

5- 220V/110V stik

10 - Luftudlb

Tämä käytöopas on käännetty konekäantäjan avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole tāydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käytöopas on englanninkielen versio. Käännöksessä mahdollisesti esiintyvärìrstiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai tāytäntöönpanon osalta. Jos jokin käytöohjeen sisälämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käytöohjeiden virallisen englanninkielen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	PCP-ilmakompressori
Malli	MSW-PCPAIR 400	MSW-PCPAIR MINI350
Nimellisjännite/taajuus	230V~/50Hz // DC 12V	230 V~/50 Hz // DC 12V
Nimellisteho [W]	400	350
Nopeus [rpm]	2880	2880
Työpaine	30Mpa/4500psi	30Mpa/4500psi
Ilman tehokkuus	12L/min	12L/min
Mitat (leveys x syvyys x korkeus)	30,5x15,5x26 cm 22,7x32,5x15,2 cm
Paino	8,9 kg	8,04 kg

Kompressorin käytön turvallisuusohjeet

• Älä ylitä enimmäispainetta: Älä taytä ilmasäiliötä tai ilmasylinteriä yli 300 baarin (4500 psi) paineella. Ylitäytto voi aiheuttaavakavan vamman tai kuoleman.
  Rajoita tayttöaikaa: Älä taytä yli 30 minuuttia kerrallaan. Varmista, etta kayttolampötila pysyy alle 70^ (158^) ylikuumenemisen estämiseksi.
• Kielletyt muutokset: Kompressorin osien vaihtaminen tai minkään ominaisuuktien muuttaminen on ehdottomasti kiellettyä, ellei käytetä tähn tarkoitukseen tarkoitettuja valtuutettuja varaosia.

Laatikon sisälto

1
MSW-PCPAIR 400
MSW-PCPAIR MINI350
2

3

1. 12V/220V/110Vilmakompressori;
2. 12V auton akun virtajohto;
3. 220V/110V virtajohto;
4. Korkeapaineletku suodattimella;
5. Korjaussarja;
6. Manuaalinen.

4

5

6

Kuvaus

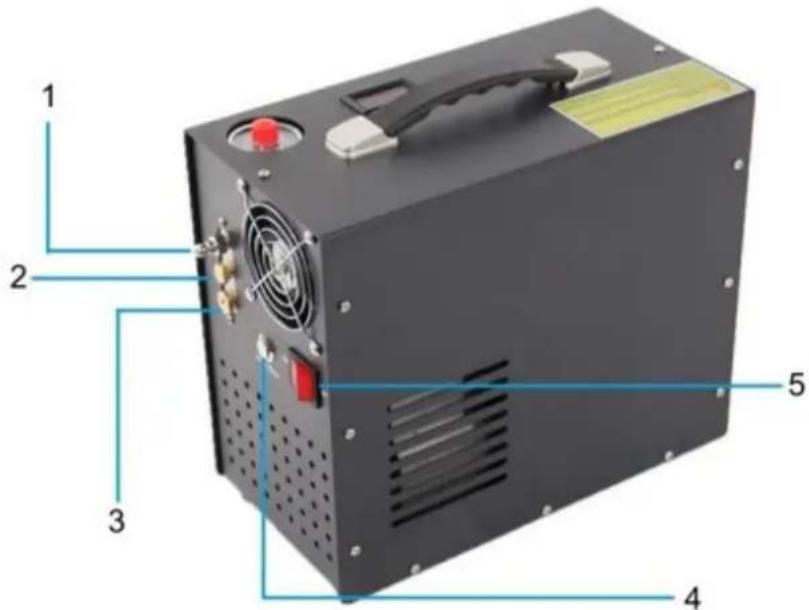

MSW-PCPAIR 400

1-Painemittari

4-12V pistoke

2-Lampotilan naytt

5 - Sulake

3-220V/110V pistoke

1- Ilmanpoistoakko

4-Kaynnistapainike

2 - Rajahdyssuojattu venttiili

5-Virtakytkin

3- Ilmausventtiili

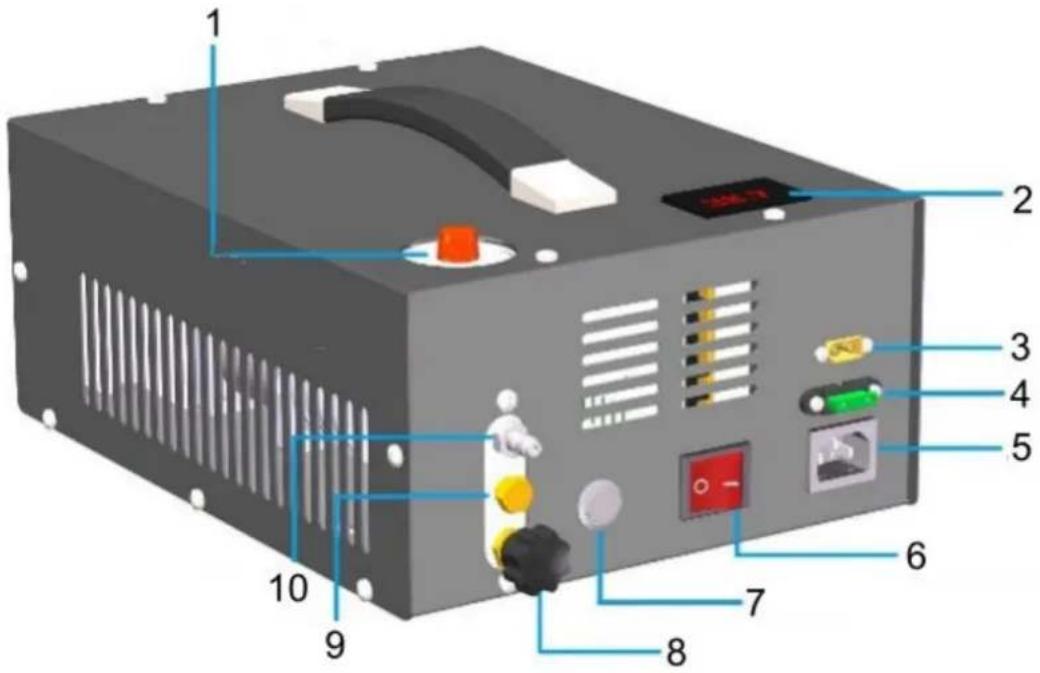

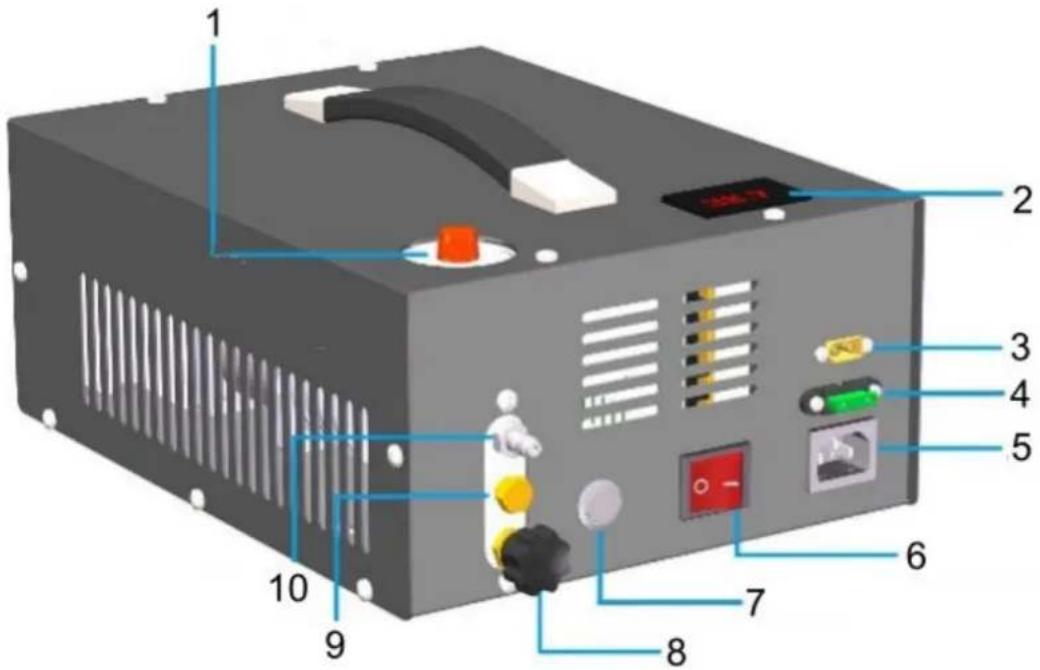

MSW-PCPAIR MINI350

1-Painemittari

6-Virtakytkin

2 - Lampötilan nayttö

7 - Kännistä-painike

3- 12V pistoke

8- Ilmausventtiili

4 - Sulake

9 - Rajahdyssuojattu venttiili

5- 220V/110V pistoke

10 - Ilmanpoistoaukko

Ilmakompressorin käyttoohjeet

1) Liitä letku:

Kiinnitta korkeapaineisen joustavan letkun toinen paa ilmanpoistoaukloon.
Liitä toinen pää ilmasylinteriin tai muuhun esineeseen, jonka haluat tayttä.

2) Kompressorin teho:

12V teholle:

• Kytke positivinen napa punaiseen johtoon ja negatiivinen napa mustaan johtoon.
• Jos käytät auton akkua, varmista, etta auto on käynissä ilmatäytöprossin aikana, jotta akku ei tyhjene.

110V/220V teholle:

• Tarkista vielä kerran, etta virtalähde vastaa vaadittua jännitettä ennen kompressorin kytkemistä.
  Huomautus: Jos virtajohto on kytketty värin, kompressori ei käynnisty, mutta se ei aiheuta vaaraa.

3) Aseta paine:

Säädä painemittari asettaaksesi automaattisen pysäytyspaineen valille 0 bar ja 300 bar.

4) Sulje ilmausventti:

Varmista, etta ilmausventtiili on kunnolla kiinni ennen kompressorin kaynnistamista.

5) Kännistä kompressori:

Pida turvaetaisyyx kompressorin ollessa kaytossa.

6) Täytön jälkeen:

Avaa ilmausventtiil vapauttaaksesi jaljell olevan paineen.
O Irrota korkeapaineletku sekk kompressorista etta ilmasylinterista.

Huolto

1) Sisäiset mekaniset osat on voideltu rasvalla, 100 tunnin käytön jälkeen mannän varteen on lisattäva rasvaa, katso pääosaluettelokuva (nro 10,11,14).
2) Vaihda uusi puuvillasuodatin 30 minuutilmatayton valein.

Päösien luettelo

MSW-PCPAIR 400

Osan numero	Osan nimi	Osan numero	Osan nimi
1	Kahva	21	Matalapaineinen sylinteri
2	Kuori	22	Matalapaineinen messinkiputki
3	Hakkurilan virtalähde	23	Liitin
4	Lämpötilan näytö	24	Korkeapainesylinterin kansi
5	Puhallin	25	Korkeapaineinen yksisuuntainen venttiili
6	Moottori	26	Korkeapainetulppa
7	Laakeri 63900	27	Jousi
8	Alennusvaihde	28	Liitin
9	Kampikotelo	29	Korkeapaineinen messinkiputki
10	Laakeri 6303	30	Matalapaineinen männän rengas
11	Kampiakseli	31	Korkeapainemännän rengas
12	Laakeri RNA49/9	32	Korkeapaineinen sylinteri
14	Liitostanko	33	Pultit
15	Liitin	34	Painemittari
16	Sylinterin pohja	35	Ilmanpoistoaukko
17	Ohjausrengas	36	Rajahdyssuojattu venttiili
18	Tuloilman suodatin	37	Liitin
19	Matalapaineinen mäntä	38	Ilmausventtiili
20	Korkeapaineinen männänvari si	39	Kuori
		40	Pultit

MSW-PCPAIR 400

MSW-PCPAIR MINI350

Osan numero	Osan nimi	Osan numero	Osan nimi
1	Kahva	22	Matalapaineinen messinkiputki
2	Kuori	23	Liitin
3	Hakkurilan virtalähde	24	Korkeapainesylinterin kansi
4	Lämpötilan näytö	25	Korkeapaineinen yksisuuntainen venttiili
5	Puhallin	26	Korkeapainetulppa
6	Moottori	27	Jousi
7	Laakeri 63900	28	Liitin
8	Alennusvaihde	29	Korkeapaineinen messinkiputki
9	Kampikotelo	30	Matalapaineinen männän rengas
10	Laakeri 6303	31	Korkeapainemännän rengas
11	Kampiakseli	32	Korkeapaineinen sylinteri
12	Laakeri RNA49/9	33	Pultit
14	Liitostanko	34	Painemittari
15	Liitin	35	Ilmanpoistoaukko
16	Sylinterin pohja	36	Räjähdyssuojattu venttiili
17	Ohjausrengas	37	Liitin
18	Tuloilman suodatin	38	Ilmausventtiili
19	Matalapaineinen mängtä	39	Kuori
20	Korkeapaineinen männänvari si	40	Pultit
21	Matalapaineinen sylinteri

MSW-PCPAIR MINI350

Vianetsintä

Vika	Mahdollinen syy	Ratkaisu
Kompressori ei käynnisty, tuuletin ei myöskään toimi	Sulake rikki Vaihda uuteen
Kompressori ei painetta	Räjähdyssuojattu venttiili rikki	Vaihda levy uuteen
Hidas ilman täytö	Männänrenkaan hankaus	Vaihda tilalle uusi rengas
	Ilmavuoto	Tarkista putket, liittimet ja korkeapaineinen yksitieventtiili (osa nro 25)
