ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 59G474 Graphite

Πρωτότυπο (λειτουργικό) εγχειρίδιο Αλυσίδα ηλεκτρικό χλοοκοπτικό 59G474 ΠΡΟΣΟΧΗ: ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΕΡΓΑΛΕΙΟ ΤΡΟΦΟΔΟΣΙΑΣ ΚΑΙ ΚΡΑΤΗΣΤΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ. ΕΙΔΙΚΕΣ ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΗ ΧΡΗΣΗ ΤΩΝ ΠΕΡΙΟΧΩΝ Ασφάλεια στην πράξη για χορτοκοπτικά που τροφοδοτούνται με ρεύμα

ένα. Διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε με τα χειριστήρια και τη σωστή χρήση της μονάδας. σι. Ποτέ μην επιτρέπετε σε παιδιά ή οποιονδήποτε δεν είναι εξοικειωμένο με τις οδηγίες λειτουργίας της μονάδας να χειρίζονται τη μονάδα. Οι εθνικοί κανονισμοί μπορεί να καθορίζουν την ακριβή ηλικία του χειριστή. ντο. Ποτέ μην κουρεύετε όταν υπάρχουν άλλα άτομα, ειδικά παιδιά ή κατοικίδια ζώα. ρε. Να θυμάστε ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για ατυχήματα ή κινδύνους που συμβαίνουν σε άλλα άτομα ή στο περιβάλλον.

ένα. Φοράτε πάντα ανθεκτικά παπούτσια και μακριά παντελόνια όταν κουρεύετε. Μην χειρίζεστε το μηχάνημα με γυμνά πόδια ή με ανοιχτά σανδάλια. Αποφύγετε τα φθαρμένα ρούχα που είναι πολύ χαλαρά ή που έχουν κρεμαστά λουριά ή κορδέλες. σι. Επιθεωρήστε προσεκτικά την περιοχή όπου θα λειτουργήσει η μονάδα και αφαιρέστε όλα τα αντικείμενα που θα μπορούσαν να μπουν στη

ντο. Πάντα να επιθεωρείτε μαχαίρια, μπουλόνια και υλικό συναρμολόγησης μαχαιριών για φθορά ή ζημιά πριν από τη χρήση. Αντικαταστήστε φθαρμένα ή κατεστραμμένα μέρη σε συγκροτήματα για να διατηρήσετε την ισορροπία. Αντικαταστήστε τις χαλασμένες ή δυσανάγνωστες πλάκες. ρε. Ελέγξτε το καλώδιο τροφοδοσίας και το καλώδιο επέκτασης για ζημιά ή φθορά πριν από τη χρήση. Εάν το καλώδιο έχει υποστεί ζημιά κατά τη χρήση, αποσυνδέστε το από την απευθείας παροχή ρεύματος. ΜΗΝ ΑΓΓΙΖΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΠΡΙΝ ΤΗΝ ΑΠΟΣΥΝΔΕΣΗ ΤΗΣ ΔΥΝΑΜΗΣ. Μη χρησιμοποιείτε τη συσκευή εάν το καλώδιο είναι κατεστραμμένο ή καταστραμμένο. 3 Χρήση ένα. Φλοιός μόνο στο φως της ημέρας ή με καλό τεχνητό φωτισμό. σι. Αποφύγετε το κούρεμα υγρού γρασιδιού. ντο. Πάντα βεβαιωθείτε ότι τα πόδια σας στέκονται σταθερά σε κλίση. ρε. Έλα, μην τρέχεις ποτέ. μι. Κούρεμα στην πλαγιά, ποτέ πάνω ή κάτω. φά. Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε κατεύθυνση σε κλίση. σολ. Μην κουρεύετε σε υπερβολικά κεκλιμένες πλαγιές. η Δώστε ιδιαίτερη προσοχή όταν αντιστρέφετε ή τραβάτε τη μονάδα προς το μέρος σας. Εγώ. Απενεργοποιήστε την κίνηση του (των) κοπτικού στοιχείου (ων) εάν η μονάδα πρέπει να έχει κλίση όταν τη μετακινείτε σε επιφάνειες που δεν είναι γρασίδι και όταν μεταφέρετε από και προς την περιοχή κοπής. ι. Μη χρησιμοποιείτε τη μονάδα με χαλασμένα καλύμματα ή περιβλήματα ή χωρίς συσκευή ασφαλείας, όπως τα κλειστά καλύμματα ή/και κάδους

κ. Εκκινήστε τον κινητήρα προσεκτικά σύμφωνα με τις οδηγίες, βεβαιωθείτε ότι τα πόδια είναι μακριά από το κομμάτι (τα) κοπής. μεγάλο. Μην γέρνετε το μηχάνημα κατά την εκκίνηση του κινητήρα, παρά μόνο όταν χρειάζεται κλίση κατά την εκκίνηση. Σε αυτή την περίπτωση, μην γέρνετε περισσότερο από όσο χρειάζεται και σηκώστε μόνο εκείνο το μέρος που βρίσκεται μακριά από τον χειριστή. Μ. Μην λειτουργείτε τη μονάδα ενώ στέκεστε μπροστά από το άνοιγμα

ν Μην κρατάτε τα χέρια ή τα πόδια κοντά σε περιστρεφόμενα μέρη. Προσέξτε ώστε η θύρα εξαγωγής να μην είναι φραγμένη ανά πάσα στιγμή.55

ο Μην μεταφέρετε τη μονάδα με τον κινητήρα σε λειτουργία. Π. Σταματήστε τη μονάδα και βγάλτε το φις από την πρίζα. Βεβαιωθείτε ότι όλα τα κινούμενα μέρη δεν είναι σε κίνηση - κάθε φορά που απομακρύνεστε από τη συσκευή, - πριν καθαρίσετε ή πιέσετε την πρίζα, - πριν από την επιθεώρηση, τον καθαρισμό ή την επισκευή της μονάδας, - αφού χτυπηθεί από ξένο αντικείμενο. Ελέγξτε τη μονάδα για ζημιές και, εάν είναι απαραίτητο, πραγματοποιήστε επισκευές πριν την επανεκκίνηση και τη λειτουργία της μονάδας εάν η μονάδα αρχίσει να δονείται υπερβολικά (ελέγξτε αμέσως) - έλεγχος για ζημιές, - Αντικαταστήστε ή επισκευάστε οποιοδήποτε ελαττωματικό εξάρτημα, - Ελέγξτε και σφίξτε τυχόν χαλαρά μέρη. 4 Συντήρηση και αποθήκευση ένα. Διατηρήστε όλα τα παξιμάδια, τα μπουλόνια και τις βίδες σε καλή κατάσταση για να βεβαιωθείτε ότι η μονάδα θα λειτουργήσει με ασφάλεια. σι. Ελέγχετε συχνά το δοχείο χόρτου για φθορά ή ζημιά. ντο. Σε μονάδες πολλαπλών λεπίδων, να είστε προσεκτικοί καθώς η περιστροφή ενός στοιχείου κοπής μπορεί να προκαλέσει περιστροφή άλλων λεπίδων. ρε. Προσέξτε κατά τη ρύθμιση της μονάδας για να αποφύγετε να μπείτε τα δάχτυλά σας ανάμεσα στις κινούμενες λεπίδες και τα σταθερά μέρη της

μι. Πάντα αφήνετε τη μονάδα να κρυώσει πριν από την επόμενη εκκίνηση. φά. Να είστε προσεκτικοί όταν χειρίζεστε τα μαχαίρια, παρόλο που η μονάδα δίσκου είναι απενεργοποιημένη, καθώς τα μαχαίρια ενδέχεται να περιστρέφονται. σολ. Αντικαταστήστε, για λόγους ασφαλείας, φθαρμένα ή κατεστραμμένα μέρη. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και εξοπλισμό.

5. συστάσεις για εξοπλισμό κλάσης II

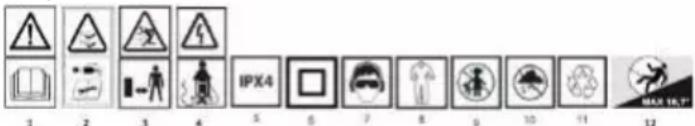

Η συσκευή πρέπει να τροφοδοτείται από συσκευή υπολειπόμενου ρεύματος (RCD) με ρεύμα πτώσης όχι μεγαλύτερη από 30 mA. Επεξήγηση των εικονογραμμάτων που χρησιμοποιούνται 1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε αυτό το εγχειρίδιο Κρατήστε τους παρευρισκόμενους σε επαρκή απόσταση 3 προσέξτε τις αιχμηρές άκρες των μαχαιριών. Τα μαχαίρια περιστρέφονται όταν ο κινητήρας είναι σβηστός - Τραβήξτε το φις από την πρίζα πριν από τη συντήρηση ή εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά Κρατήστε το εύκαμπτο καλώδιο τροφοδοσίας μακριά από το στοιχείο

Κλάση προστασίας IPX4 6 Προστασία δεύτερης κατηγορίας Φοράτε ατομικό προστατευτικό εξοπλισμό (προστατευτικά γυαλιά, προστατευτικά αυτιών) 8 χρησιμοποιήστε προστατευτικά ρούχα 9 κρατήστε τα παιδιά μακριά από το εργαλείο 10 προστατεύστε τη μονάδα από την υγρασία 11 ανακύκλωση Μέγιστη κλίση στην οποία μπορείτε να εργαστείτε ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΕΦΑΡΜΟΓΗ Το ηλεκτρικό χλοοκοπτικό είναι μονωμένο μηχάνημα κατηγορίας II. Οδηγείται από μονοφασικό κινητήρα εναλλασσόμενου ρεύματος. Το χλοοκοπτικό έχει σχεδιαστεί για το κούρεμα γκαζόν στον κήπο του σπιτιού. Χρησιμοποιείτε μόνο αξεσουάρ κατάλληλα για αυτό το μηχάνημα και ακολουθήστε τις οδηγίες στο εγχειρίδιο λειτουργίας. Κόψτε το γρασίδι σε λείες λωρίδες. Το χλοοκοπτικό μπορεί να ωθηθεί ή να τραβηχτεί. Το χλοοκοπτικό έχει σχεδιαστεί μόνο για ερασιτεχνική χρήση. Μην κάνετε κατάχρηση της συσκευής. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΣΕΛΙΔΩΝ ΣΧ. ΕΝΑ Η ακόλουθη αρίθμηση αναφέρεται στα στοιχεία της συσκευής που εμφανίζονται στις γραφικές σελίδες αυτού του εγχειριδίου.

1. Κορυφαία λαβή οδηγού

4. Υποδοχή ηλεκτρικού καλωδίου

5. Καλώδιο τροφοδοσίας

7. Κλιπ ηλεκτρικών καλωδίων

8. Κουμπί σφιγκτήρα μπάρας οδηγού

10. Μπροστινός τροχός

11. Κάλυμμα εξόδου χόρτου

13. Λαβή δοχείου χόρτου

14. Ένδειξη στάθμης δεξαμενής χλόης

15. Κουμπί σφιγκτήρα μπάρας οδηγού

16. Κορυφαία λαβή οδηγού

• Ενδέχεται να υπάρχουν διαφορές μεταξύ του σχεδίου και του προϊόντος. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΣΥΜΒΟΛΩΝ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΗΘΗΚΕ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΕΞΟΠΛΙΣΜΟΣ ΚΑΙ ΑΞΕΣΟΥΑΡ ΣΧ. σι

1. Χλοοκοπτικό με οδηγούς

3. Κουμπί σφιγκτήρα μπάρας οδηγού

4. Κλιπ για τη στερέωση του καλωδίου

5. Λαβή που συλλέγει γρασίδι

ΕΤΟΙΜΑΖΟΜΑΙ Τοποθέτηση της διαφάνειας Ρυθμίστε τον κάτω οδηγό

• Σηκώστε το κάτω τιμόνι στην επιθυμητή θέση Σύκο. Γ1και στη συνέχεια ασφαλίστε το στη θέση του με το κουμπί σύσφιξης της ράβδου οδήγησης

• Αφήστε το κουμπί ασφάλισης (1) εικ. B και περιστρέψτε το κάτω τιμόνι (2) στη σωστή θέση και, στη συνέχεια, κλειδώστε το κουμπί για να ασφαλίσετε το κάτω τιμόνι στη θέση του. Συναρμολογήστε τον επάνω οδηγό στον κάτω οδηγό με το κουμπί και τη ροδέλα κλειδώματος οδηγού (Εικ. Γ) Εγκατάσταση δοχείου χλόης

• Συναρμολόγηση της βάσης: Τοποθετήστε το πάνω μέρος της δεξαμενής σε μια επίπεδη επιφάνεια, εισάγετε τις γλωττίδες της θήκης στις οπές και, στη συνέχεια, πιέστε τη θήκη προς τα κάτω για να ασφαλίσει στη θέση της. Εικ. Δ1

• Στη συνέχεια, εγκαταστήστε το κάτω μέρος πλέγματος, τοποθετήστε το στην υποδοχή στο άνω άκαμπτο τμήμα της δεξαμενής, βεβαιωθείτε ότι το χείλος είναι κλειδωμένο από τα μάνδαλα.

• Στη συνέχεια, πιέστε το κάτω μέρος (πλέγμα) της δεξαμενής πάνω στον μεταλλικό σφιγκτήρα χρησιμοποιώντας τους σφιγκτήρες στο

• Για να τοποθετήσετε το χορτοσυλλέκτη στο χλοοκοπτικό, σηκώστε το προστατευτικό εκτόξευσης χόρτου από το χλοοκοπτικό και τοποθετήστε το συλλέκτη στις γλωττίδες που βρίσκονται στο μεταλλικό στήριγμα (β) του χλοοκοπτικού (α) εικ. Δ2. Μια σωστά εγκατεστημένη χοάνη φαίνεται στο σχήμα. Δ3 Σύνδεση του τροφοδοτικού Η τάση δικτύου πρέπει να είναι όπως καθορίζεται στην πινακίδα χαρακτηριστικών (230-240V). Η τρέχουσα προστασία του δικτύου πρέπει να είναι ελάχιστη. 10Α

• Ασφαλίστε το καλώδιο τροφοδοσίας του χλοοκοπτικού όπως φαίνεται στο σχήμα Ε1

• Τοποθετήστε το βύσμα του χλοοκοπτικού στην υποδοχή σύνδεσης του καλωδίου επέκτασης εικ. Ε2 Ασφαλίστε το καλώδιο προέκτασης από πτώση και αποσύνδεση στη θήκη κάτω από το διακόπτη εικ. Ε2 ΛΕΙΤΟΥΡΓΙΑ / ΡΥΘΜΙΣΕΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! - Μην ενεργοποιείτε τη συσκευή μέχρι να συναρμολογηθεί πλήρως. Ελέγχετε πάντα το καλώδιο επέκτασης για σημάδια ζημιάς πριν ενεργοποιήσετε τη μονάδα, χρησιμοποιήστε μόνο ένα αβλαβές καλώδιο

Προσοχή: Ένα χαλασμένο καλώδιο επέκτασης μπορεί να είναι πολύ επικίνδυνο! Κίνδυνος για τη ζωή και την υγεία του χρήστη - Όταν επιχειρείτε να χρησιμοποιήσετε το χλοοκοπτικό σε ψηλό γρασίδι, ο κινητήρας μπορεί να υπερθερμανθεί και να υποστεί ζημιά. Ενεργοποίηση του χλοοκοπτικού:

1. Για να θέσετε σε λειτουργία το χλοοκοπτικό, πατήστε και κρατήστε

πατημένο το κουμπί ασφαλείας (3) όπως φαίνεται στο σχήμα Ε3, τραβήξτε το μοχλό διακόπτη (2). προς το τιμόνι. Αφού ακολουθήσετε56

τα βήματα της ακολουθίας που δείξαμε προηγουμένως, θα ξεκινήσει το χλοοκοπτικό.

2. Για να απενεργοποιήσετε το χλοοκοπτικό, αφήστε το μοχλό

διακόπτη (2). Σημείωση: Δεν είναι απαραίτητο να πατήσετε ή να κρατήσετε πατημένο το κουμπί ασφαλείας (3) μετά την εκκίνηση της συσκευής. Ρύθμιση ύψους κοπής Προειδοποίηση! Απενεργοποιήστε το χλοοκοπτικό αφήνοντας το μοχλό του διακόπτη και περιμένετε να σταματήσει ο κινητήρας και η λεπίδα πριν ρυθμίσετε το ύψος κοπής, οι λεπίδες συνεχίζουν να περιστρέφονται για αρκετά δευτερόλεπτα μετά την απενεργοποίηση του μηχανήματος, μια περιστρεφόμενη λεπίδα μπορεί να προκαλέσει τραυματισμό. Για την πρώτη περικοπή της σεζόν ή μετά από πολύ καιρό από το τελευταίο κούρεμα, επιλέξτε μια προσαρμογή υψηλής κοπής. Συμβουλές: Για μακρύ γρασίδι, ξεκινήστε το κούρεμα με την υψηλότερη ρύθμιση και στη συνέχεια μειώστε σταδιακά το ύψος κοπής. Πότε και πώς να εγκαταστήσετε και να κατεβάσετε μια λεκάνη αλίευσης γρασιδιού Συνδέστε το χορτοσυλλέκτη πριν χρησιμοποιήσετε το χλοοκοπτικό, δείτε παραπάνω για λεπτομέρειες σχετικά με την εγκατάσταση του συλλέκτη χλόης. Όταν λειτουργεί το χλοοκοπτικό, μια έκρηξη αέρα από την περιστρεφόμενη λεπίδα θα σπρώξει προς τα έξω το πτερύγιο του δείκτη χόρτου εικ. G1. Όταν ο συλλέκτης χόρτου είναι γεμάτος, το πτερύγιο του δείκτη θα ακουμπήσει στο επίπεδο σύκο. G2 Απενεργοποίηση του κουτιού με το γρασίδι Σημείωση: Αδειάστε το ρεζερβουάρ όταν είναι γεμάτο για να αποφύγετε το μπλοκάρισμα της θύρας εξάτμισης και την άσκοπη υπερφόρτωση του

Αποσυνδέστε τη χοάνη χόρτου κάνοντας τα εξής:

1. Σηκώστε το πίσω προστατευτικό εξόδου γρασιδιού που βρίσκεται

πάνω από τη δεξαμενή χόρτου,

2. Σηκώστε τη χοάνη χόρτου προς τα πάνω για να την αποσπάσετε από

το σώμα του χλοοκοπτικού.

3. Χαμηλώστε το προστατευτικό εξόδου του πίσω γρασιδιού προς τα

Σημείωση: Κατά το κούρεμα, τοποθετήστε με ασφάλεια το καλώδιο προέκτασης σε πεζοδρόμιο, μονοπάτι ή περιοχές που έχουν ήδη κοπεί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Όταν ο κινητήρας είναι σβηστός, η λεπίδα συνεχίζει να περιστρέφεται για μερικά δευτερόλεπτα, οπότε μην αγγίζετε την κάτω πλευρά του χλοοκοπτικού μέχρι να σταματήσει η λεπίδα! Προειδοποίηση! Κατά το κούρεμα, μην αφήνετε τον κινητήρα να λειτουργεί υπό υπερφόρτωση. Όταν συμβαίνει υπερφόρτωση κινητήρα, οι στροφές του κινητήρα επιβραδύνονται και θα ακούσετε μια αλλαγή στον ήχο του κινητήρα, όταν συμβεί αυτό, σταματήστε το κούρεμα, αφήστε το μοχλό του διακόπτη και αυξήστε το ύψος κοπής. Η βλάβη μπορεί να προκαλέσει ζημιά στο μηχάνημα. Επιλέξτε ύψος κοπής που είναι κατάλληλο για το επιθυμητό ύψος γρασιδιού. Εάν είναι απαραίτητο, κόψτε σε πολλά περάσματα έτσι ώστε το μέγιστο ύψος κοπής χόρτου ανά πάσο να είναι 4 cm. Κατά το κούρεμα, βεβαιωθείτε ότι αποφεύγετε περιοχές που θα μπορούσαν να εμποδίσουν την ελεύθερη κίνηση του καλωδίου

Αποσυνδέετε πάντα το χλοοκοπτικό πριν ελέγξετε τη λεπίδα με οποιονδήποτε τρόπο. Αφού σταματήσετε τον κινητήρα, θυμηθείτε ότι η λεπίδα θα συνεχίσει να λειτουργεί για μερικά δευτερόλεπτα προτού σταματήσει. Ποτέ μην προσπαθείτε να σταματήσετε τη λεπίδα. Ελέγχετε ανά τακτά χρονικά διαστήματα ότι η λεπίδα είναι σωστά προσαρτημένη, είναι σε καλή κατάσταση και έχει ακονιστεί σωστά. Αντικαταστήστε το εάν είναι απαραίτητο. Εάν η περιστρεφόμενη λεπίδα χτυπήσει οποιοδήποτε αντικείμενο, σταματήστε το χλοοκοπτικό και περιμένετε μέχρι να σταματήσει εντελώς η λεπίδα. Στη συνέχεια, ελέγξτε την κατάσταση της λεπίδας και της θήκης λεπίδας. Αντικαταστήστε τη λεπίδα αμέσως εάν έχει υποστεί ζημιά. ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Προειδοποίηση! Σταματήστε το χλοοκοπτικό και αποσυνδέστε το μετασχηματιστή ρεύματος πριν αφαιρέσετε τη συλλογή χόρτου. Πάντα τραβάτε το φις ρεύματος πριν πραγματοποιήσετε εργασίες συντήρησης ή καθαρισμού! Σημείωση: Για να εξασφαλίσετε μακρά και αξιόπιστη εξυπηρέτηση, εκτελέστε τακτικά την ακόλουθη συντήρηση:

• Ελέγξτε για εμφανή ελαττώματα όπως χαλαρή, αποσπασμένη ή κατεστραμμένη λεπίδα, χαλαρά εξαρτήματα και φθαρμένα ή κατεστραμμένα εξαρτήματα του χλοοκοπτικού.

• Βεβαιωθείτε ότι τα καλύμματα και τα προστατευτικά είναι άθικτα και σωστά προσαρτημένα στο χλοοκοπτικό.

• Πραγματοποιήστε την απαραίτητη συντήρηση/επιθεώρηση ή επισκευές πριν χρησιμοποιήσετε το χλοοκοπτικό. Προειδοποίηση: Θυμηθείτε να επικοινωνήσετε με έναν επαγγελματία φορέα συντήρησης κατά την αντικατάσταση της λεπίδας. Προειδοποίηση:Ποτέ μην εκτελείτε εργασίες συναρμολόγησης ή ρύθμισης με ρεύμα συνδεδεμένο στο χλοοκοπτικό. Πάντα βεβαιωθείτε ότι το κουμπί τροφοδοσίας είναι στη θέση απενεργοποίησης και ότι το φις τροφοδοσίας είναι αποσυνδεδεμένο από το καλώδιο επέκτασης.

Μην ψεκάζετε νερό στη μονάδα. Η είσοδος νερού μπορεί να προκαλέσει ζημιά σε εξαρτήματα όπως ο διακόπτης/βύσμα και ο ηλεκτροκινητήρας. Καθαρίστε τη μονάδα με ένα πανί, πινέλο κλπ. Απαιτείται διαβούλευση με την Υπηρεσία: (α) Εάν το χλοοκοπτικό χτυπήσει ένα αντικείμενο. (β) Εάν ο κινητήρας σταματήσει ξαφνικά γ) Εάν η λεπίδα είναι λυγισμένη (μην ευθυγραμμιστεί!) δ) Εάν ο άξονας του κινητήρα είναι λυγισμένος (μην ευθυγραμμιστεί!) Συνιστάται η λεπίδα χλοοκοπτικού να αντικαθίσταται στο τέλος της περιόδου κοπής. Να αντικαθιστάτε πάντα τη λεπίδα χλοοκοπτικού από εξουσιοδοτημένο κέντρο σέρβις (απαιτείται μέτρηση του ισοζυγίου

Μια μη ισορροπημένη λεπίδα προκαλεί βίαιες δονήσεις του χλοοκοπτικού και κίνδυνο ατυχήματος! Έλεγχος του κιβωτίου συλλογής γρασιδιού και τυχόν κατεστραμμένων μερών Ελέγξτε τη δεξαμενή χλόης για σημάδια φθοράς σε πιο συχνά διαστήματα. Αντικαταστήστε τυχόν φθαρμένα ή κατεστραμμένα μέρη. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά για συντήρηση. Το συστατικό που υπόκειται στη μεγαλύτερη φθορά είναι η λεπίδα. Ελέγχετε την κατάσταση της λεπίδας και της θήκης της σε τακτά χρονικά διαστήματα. Όταν φθαρεί η λεπίδα, αντικαταστήστε την. Εάν υπάρχει υπερβολική δόνηση του χλοοκοπτικού, είναι ένδειξη ακατάλληλης ισορροπίας λεπίδας ή παραμόρφωσης λόγω κρούσης. Σε αυτή την περίπτωση, αντικαταστήστε τη λεπίδα. Αποθήκευση του χλοοκοπτικού:

• Αποσυνδέστε το καλώδιο τροφοδοσίας.

• Αφήστε τον κινητήρα να κρυώσει για περίπου 30 λεπτά.

• Ελέγξτε, επισκευάστε ή αντικαταστήστε οποιοδήποτε καλώδιο τροφοδοσίας παρουσιάζει σημάδια φθοράς ή ζημιάς.

• Σφίξτε ή αντικαταστήστε τα φθαρμένα, χαλαρά ή κατεστραμμένα μέρη και καθαρίστε τα σχολαστικά.

• Καθαρίστε καλά το εξωτερικό της μονάδας με μια μαλακή βούρτσα και πανί. Μη χρησιμοποιείτε νερό, διαλύτες ή βερνίκια. Αφαιρέστε όλο το γρασίδι και τα συντρίμμια, ειδικά από τους αεραγωγούς.

• Γυρίστε τη μονάδα από την πλευρά της και καθαρίστε τη λεπίδα και το προστατευτικό λεπίδας. Εάν οι λεπίδες χόρτου βρίσκονται πάνω ή κοντά στη λεπίδα, αφαιρέστε τις με ξύλινο ή πλαστικό εργαλείο για την προστασία της λεπίδας.

• Για να προστατέψετε το χλοοκοπτικό σας από τη σκουριά, σκουπίστε όλα τα εκτεθειμένα μεταλλικά μέρη με ένα πανί εμποτισμένο με λάδι ή ψεκάστε με ένα ελαφρύ γράσο.

• Κρατήστε το χλοοκοπτικό και το καλώδιο επέκτασης σε κλειδωμένο, στεγνό μέρος μακριά από παιδιά για να αποφύγετε μη εξουσιοδοτημένη χρήση ή ζημιά.

• Καλύψτε χαλαρά με ένα πτερύγιο για επιπλέον προστασία.

• Κατά τη μεταφορά, φροντίστε να στερεώσετε σωστά τη μονάδα στο

• Για να μειωθεί ο χώρος αποθήκευσης του χλοοκοπτικού, η επάνω λαβή μπορεί να διπλωθεί όπως φαίνεται στο σχήμα Β. Σημείωση: Μην πιέζετε το ηλεκτρικό καλώδιο όταν διπλώνετε τη λαβή. Βεβαιωθείτε ότι δεν κολλάει ή μπλέκεται όταν διπλώνετε ή ξεδιπλώνετε την πάνω λαβή. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης ή καθαρισμού, βγάζετε πάντα το φις και περιμένετε να σταματήσει η

Πιθανό πρόβλημα Λύση57

Απενεργοποιώ Ενεργοποιήστε το ρεύμα Η πρίζα έχει υποστεί ζημιά Χρησιμοποιήστε πρίζα λειτουργίας Κατεστραμμένο καλώδιο

Ελέγξτε, αντικαταστήστε εάν έχει υποστεί ζημιά. Το γρασίδι είναι πολύ ψηλό Αυξήστε το ύψος κοπής Η ασφάλεια / υπερφόρτωση έχει ενεργοποιηθεί Αφήστε να κρυώσει για λίγα λεπτά και αυξήστε το

Μην χρησιμοποιείτε το μοχλό διακόπτη αυτή τη στιγμή, διότι θα παρατείνει τον χρόνο επαναφοράς της ασφάλειας ασφαλείας

Κατεστραμμένο καλώδιο

Ελέγξτε, αντικαταστήστε εάν έχει υποστεί ζημιά Ο κάδος χόρτου είναι

Αδειάστε τον συλλέκτη

Η εσωτερική καλωδίωση του χλοοκοπτικού είναι κατεστραμμένη υπηρεσία επικοινωνίας

χλοοκοπτικό δεν λειτουργεί

Το ύψος κοπής είναι πολύ

Αυξήστε το ύψος κοπής Η λεπίδα κοπής σκίζει το γρασίδι ή δεν κόβει Αντικαταστήστε τη λεπίδα Το κάτω μέρος του μηχανήματος είναι

Καθαρίστε τη συσκευή Η λεπίδα είναι τοποθετημένη ανάποδα Στερεώστε τη λεπίδα στη

Η λεπίδα κοπής μπλοκαρισμένη Σοβαρές ζημιές, επικοινωνήστε με το κέντρο σέρβις Χαλαρώστε το παξιμάδι / το μπουλόνι λεπίδας. Σφίξτε το παξιμάδι / το μπουλόνι της λεπίδας

Χαλαρώστε το παξιμάδι / το μπουλόνι λεπίδας Σφίξτε το παξιμάδι / το μπουλόνι της λεπίδας Η λεπίδα κοπής έχει υποστεί ζημιά Αντικαταστήστε τη λεπίδα ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΞΙΟΛΟΓΗΜΕΝΑ ΔΕΔΟΜΕΝΑ Ηλεκτρικό χλοοκοπτικό 59G474

Τάση τροφοδοσίας 230 V AC Συχνότητα ισχύος 50 Hz Ονομαστική ισχύς 1500 W Ταχύτητα άξονα χωρίς φορτίο 3500 λεπτά-1 Βαθμός προστασίας IPX4 Διάμετρος κοπής 360 mm Εύρος ύψους κοπής 20/35/50 χλστ Χωρητικότητα χορτοσυλλέκτη 35 λτ Κατηγορία προστασίας

11 κιλά Έτος παραγωγής

Το 59G474 υποδεικνύει τόσο τον τύπο όσο και τον χαρακτηρισμό του μηχανήματος ΘΟΡΥΒΟΣ ΚΑΙ ΔΟΝΗΣΗ ΔΕΔΟΜΕΝΑ Στάθμη ηχητικής πίεσης LpA = 82,6 dB (A) K = 3 dB (A) Επίπεδο ηχητικής ισχύος LwA = 94,4 dB (A) K = 1,89 dB (A) Τιμές επιτάχυνσης δόνησης ah = 3,44 m/s2 K = 1,5 m/s2 Πληροφορίες για θόρυβο και κραδασμούς Το επίπεδο θορύβου που εκπέμπεται από τον εξοπλισμό περιγράφεται από: το επίπεδο εκπεμπόμενης ηχητικής πίεσης LpA και το επίπεδο ηχητικής ισχύος LwA (όπου το Κ δηλώνει αβεβαιότητα μέτρησης). Οι δονήσεις που εκπέμπονται από τον εξοπλισμό περιγράφονται από την τιμή επιτάχυνσης κραδασμών ah (όπου K είναι η αβεβαιότητα μέτρησης). Το επίπεδο ηχητικής πίεσης LpA, το επίπεδο ηχητικής ισχύος LwA και η τιμή επιτάχυνσης δόνησης ah που καθορίζονται σε αυτές τις οδηγίες μετρήθηκαν σύμφωνα με το EN 60335-2-77. Το επίπεδο δόνησης που αναφέρεται είναι αντιπροσωπευτικό μόνο της βασικής χρήσης της συσκευής. Εάν το μηχάνημα χρησιμοποιείται για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας, το επίπεδο δόνησης μπορεί να αλλάξει. Ένα υψηλότερο επίπεδο κραδασμών θα προκληθεί από ανεπαρκή ή σπάνια συντήρηση του μηχανήματος. Οι λόγοι που αναφέρονται παραπάνω μπορεί να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς καθ 'όλη τη διάρκεια ζωής. Προκειμένου να εκτιμηθεί με ακρίβεια η έκθεση σε κραδασμούς, είναι απαραίτητο να ληφθούν υπόψη οι περίοδοι όταν η μονάδα είναι απενεργοποιημένη ή όταν είναι ενεργοποιημένη αλλά δεν χρησιμοποιείται για εργασία. Όταν όλοι οι παράγοντες εκτιμηθούν με ακρίβεια, η συνολική έκθεση σε κραδασμούς μπορεί να είναι πολύ χαμηλότερη. Προκειμένου να προστατευθεί ο χρήστης από τις επιπτώσεις των κραδασμών, θα πρέπει να εφαρμοστούν πρόσθετα μέτρα ασφαλείας, όπως: κυκλική συντήρηση της συσκευής και εργαλείων εργασίας, εξασφάλιση της σωστής θερμοκρασίας των χεριών και σωστή οργάνωση της εργασίας. ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Τα προϊόντα με ηλεκτρική ενέργεια δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, αλλά να ανακυκλώνονται σε κατάλληλη εγκατάσταση διάθεσης. Για πληροφορίες απόρριψης, συμβουλευτείτε τον έμπορο προϊόντων ή την τοπική αρχή. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού

περιέχουν ουσίες που δεν είναι επιβλαβείς για το περιβάλλον. Ο εξοπλισμός που δεν ανακυκλώνεται ενέχει δυνητικό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα τη Βαρσοβία, ul. Το Pograniczna 2/4 (στο εξής: "Grupa Topex") ενημερώνει ότι όλα τα πνευματικά δικαιώματα στο περιεχόμενο αυτού του εγχειριδίου (εφεξής: "Εγχειρίδιο"), συμπεριλαμβανομένων μεταξύ άλλων. Το κείμενό του, οι φωτογραφίες, τα διαγράμματα, τα σχέδια, καθώς και η σύνθεσή του, ανήκουν αποκλειστικά στην Grupa Topex και υπόκεινται σε νομική προστασία βάσει της Πράξης της 4ης Φεβρουαρίου 1994 για τα πνευματικά δικαιώματα και τα συγγενικά δικαιώματα (δηλ. Εφημερίδα των Νόμων 2006 αρ. 90 θέση 631 όπως τροποποιήθηκε). Η αντιγραφή, η επεξεργασία, η δημοσίευση, η τροποποίηση για εμπορικούς σκοπούς ολόκληρου του Εγχειριδίου, καθώς και των επιμέρους συστατικών του, χωρίς τη συγκατάθεση της Grupa Topex γραπτά, απαγορεύεται αυστηρά και μπορεί να οδηγήσει σε αστική και ποινική ευθύνη. ΕΓΓΥΗΣΗ ΚΑΙ ΥΠΗΡΕΣΙΑ Οι όροι και οι προϋποθέσεις εγγύησης και μια περιγραφή της διαδικασίας καταγγελίας περιλαμβάνονται στο συνημμένο Δελτίο Εγγύησης. Κεντρική υπηρεσία GTX Service Sp. z oo Sp.k. Οδός Pograniczna 2/4 τηλ. [phone]-285 Warszawae-mail bok@gtxservice. com Δίκτυο σημείων εξυπηρέτησης για επισκευές εγγύησης και μετά την εγγύηση διαθέσιμες στην πλατφόρμα διαδικτύου gtxservice.pl Σαρώστε τον κωδικό QR και μεταβείτε στη διεύθυνση gtxservice.co.uk
