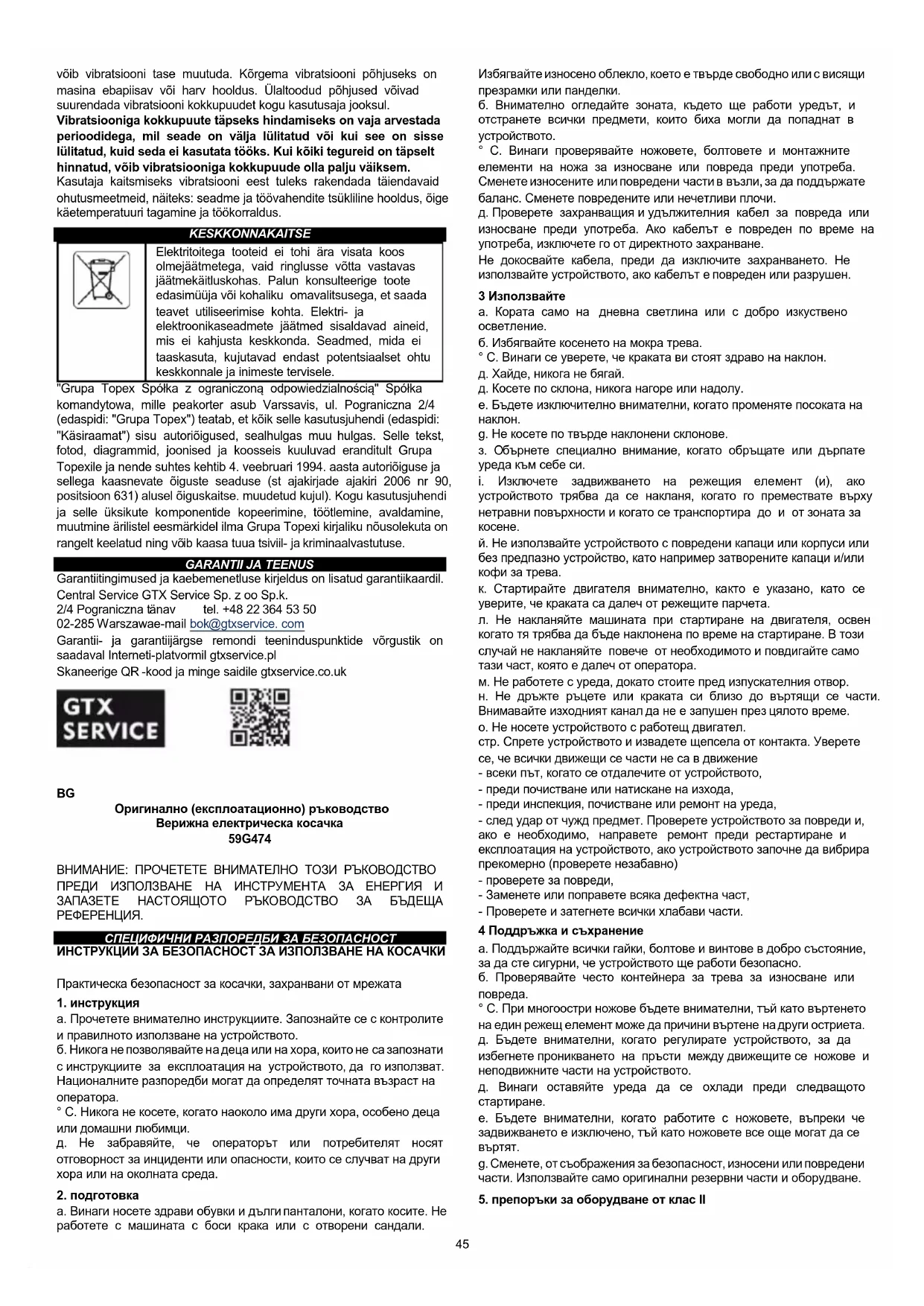

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 59G474 Graphite

а. Прочетете внимателно инструкциите. Запознайте се с контролите и правилното използване на устройството. б. Никога не позволявайте на деца или на хора, които не са запознати с инструкциите за експлоатация на устройството, да го използват. Националните разпоредби могат да определят точната възраст на

° С. Никога не косете, когато наоколо има други хора, особено деца или домашни любимци. д. Не забравяйте, че операторът или потребителят носят отговорност за инциденти или опасности, които се случват на други хора или на околната среда.

а. Винаги носете здрави обувки и дълги панталони, когато косите. Не работете с машината с боси крака или с отворени сандали. Избягвайте износено облекло, което е твърде свободно или с висящи презрамки или панделки. б. Внимателно огледайте зоната, където ще работи уредът, и отстранете всички предмети, които биха могли да попаднат в устройството. ° С. Винаги проверявайте ножовете, болтовете и монтажните елементи на ножа за износване или повреда преди употреба. Сменете износените или повредени части в възли, за да поддържате баланс. Сменете повредените или нечетливи плочи. д. Проверете захранващия и удължителния кабел за повреда или износване преди употреба. Ако кабелът е повреден по време на употреба, изключете го от директното захранване. Не докосвайте кабела, преди да изключите захранването. Не използвайте устройството, ако кабелът е повреден или разрушен. 3 Използвайте а. Кората само на дневна светлина или с добро изкуствено осветление. б. Избягвайте косенето на мокра трева. ° С. Винаги се уверете, че краката ви стоят здраво на наклон. д. Хайде, никога не бягай. д. Косете по склона, никога нагоре или надолу. е. Бъдете изключително внимателни, когато променяте посоката на

g. Не косете по твърде наклонени склонове. з. Обърнете специално внимание, когато обръщате или дърпате уреда към себе си.

i. Изключете задвижването на режещия елемент (и), ако

устройството трябва да се накланя, когато го премествате върху нетравни повърхности и когато се транспортира до и от зоната за

й. Не използвайте устройството с повредени капаци или корпуси или без предпазно устройство, като например затворените капаци и/или кофи за трева. к. Стартирайте двигателя внимателно, както е указано, като се уверите, че краката са далеч от режещите парчета. л. Не накланяйте машината при стартиране на двигателя, освен когато тя трябва да бъде наклонена по време на стартиране. В този случай не накланяйте повече от необходимото и повдигайте само тази част, която е далеч от оператора. м. Не работете с уреда, докато стоите пред изпускателния отвор. н. Не дръжте ръцете или краката си близо до въртящи се части. Внимавайте изходният канал да не е запушен през цялото време. o. Не носете устройството с работещ двигател. стр. Спрете устройството и извадете щепсела от контакта. Уверете се, че всички движещи се части не са в движение - всеки път, когато се отдалечите от устройството, - преди почистване или натискане на изхода, - преди инспекция, почистване или ремонт на уреда, - след удар от чужд предмет. Проверете устройството за повреди и, ако е необходимо, направете ремонт преди рестартиране и експлоатация на устройството, ако устройството започне да вибрира прекомерно (проверете незабавно) - проверете за повреди, - Заменете или поправете всяка дефектна част, - Проверете и затегнете всички хлабави части. 4 Поддръжка и съхранение а. Поддържайте всички гайки, болтове и винтове в добро състояние, за да сте сигурни, че устройството ще работи безопасно. б. Проверявайте често контейнера за трева за износване или

° С. При многоостри ножове бъдете внимателни, тъй като въртенето на един режещ елемент може да причини въртене на други остриета. д. Бъдете внимателни, когато регулирате устройството, за да избегнете проникването на пръсти между движещите се ножове и неподвижните части на устройството. д. Винаги оставяйте уреда да се охлади преди следващото стартиране. е. Бъдете внимателни, когато работите с ножовете, въпреки че задвижването е изключено, тъй като ножовете все още могат да се

g. Сменете, от съображения за безопасност, износени или повредени части. Използвайте само оригинални резервни части и оборудване.

5. препоръки за оборудване от клас II46

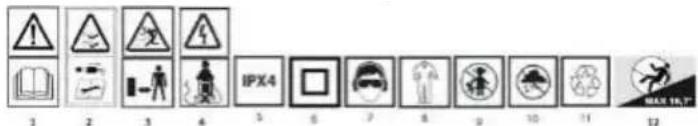

Устройството трябва да се захранва от устройство за остатъчен ток (RCD) с изключващ ток не повече от 30 mA. Обяснение на използваните пиктограми

1. ПРЕДУПРЕЖДЕНИЕ Прочетете това ръководство

Дръжте наблюдателите на подходящо разстояние

3. внимавайте за острите ръбове на ножовете. Ножовете се въртят,

когато двигателят е изключен - Извадете щепсела от контакта преди поддръжка или ако захранващият кабел е повреден Дръжте гъвкавия захранващ кабел далеч от режещия елемент Клас на защита IPX4 6 Втори клас защита Носете лични предпазни средства (предпазни очила, предпазни средства за уши)

8. използвайте защитно облекло

9. дръжте децата далеч от инструмента

10. предпазвайте уреда от влага

Максимален наклон, върху който можете да работите СТРОИТЕЛСТВО И ПРИЛОЖЕНИЕ Електрическата косачка е машина за изолация от клас II. Задвижва се от еднофазен AC комутатор. Косачката е предназначена за косене на тревни площи в домашната градина. Използвайте само подходящи за тази машина аксесоари и следвайте инструкциите в ръководството за експлоатация. Нарежете тревата на равномерни ленти. Косачката може да се натиска или дърпа. Косачката е предназначена само за любителска употреба. Не злоупотребявайте с устройството. ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ ФИГ. А Следващата номерация се отнася до компонентите на устройството, показани на графичните страници на това ръководство.

2. Лост за превключване

4. Поставка за електрически кабел

7. Електрически кабелни скоби

8. Копче на скоба за направляваща шина

11. Капак на изхода за трева

13. Дръжка за контейнер за трева

14. Индикатор за нивото на резервоара за трева

15. Копче на скоба за направляваща шина

16. Горна ръкохватка

• Възможно е да има разлики между чертежа и продукта. ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ

2. Уловител на трева

3. Копче на скоба за направляваща шина

4. Щипки за закрепване на кабела

5. Дръжка за улавяне на трева

ПРИГОТВЯМ СЕ Монтиране на пързалката Регулирайте долния водач

• Повдигнете долната кормило до желаната позиция фиг. C1и след това го закрепете на място със затягащото копче на водещата шина

• Освободете ключа за заключване (1) фиг. B и завъртете долното кормило (2) до правилното положение и след това заключете копчето, за да фиксирате долното кормило на място. Сглобете горния водач към долния водач с копчето и шайбата за заключване на водача (фиг. В) Монтаж на контейнер за трева

• Сглобете държача: Поставете горната част на резервоара върху равна повърхност, поставете щифтовете на държача в отворите и след това натиснете държача надолу, за да го заключите на място. Фиг.D1

• След това монтирайте долната мрежеста част, поставете я в слота в горната твърда част на резервоара, като се уверите, че джантата е заключена от ключалките.

• След това натиснете долната (мрежеста) част на резервоара върху металната скоба, като използвате скобите върху окото.

• За да поставите косачката за косене на трева върху косачката, повдигнете предпазителя за изтласкване на трева от косачката и поставете уловителя върху щифтовете, разположени върху металната скоба (б) на косачката (а) фиг. D2. Правилно монтиран бункер е показан на фиг. D3 Свързване на захранването Мрежовото напрежение трябва да бъде както е посочено на табелката с данни (230-240V). Токовата защита на мрежата трябва да бъде мин. 10А

• Закрепете захранващия кабел на косачката, както е показано на фигура E1

• Поставете щепсела на косачката в контакта на удължителния кабел фиг. E2. Осигурете удължителния кабел срещу изпускане и разкачане в държача под превключвателя фиг. E2 РАБОТА / НАСТРОЙКИ

- Не включвайте уреда, докато не е напълно сглобен. Винаги проверявайте удължителя за признаци на повреда, преди да включите устройството, използвайте само неповреден удължител. Внимание: Повреденият удължителен кабел може да бъде много опасен! Опасност за живота и здравето на потребителя - При опит за пускане на косачката във висока трева двигателят може да се прегрее и да се повреди. Включване на косачката:

1. За да стартирате косачката, натиснете и задръжте предпазния

бутон (3), както е показано на фигура Е3, дръпнете лоста за превключване (2). към кормилото. След като изпълните стъпките в последователността, показана по -горе, косачката ще се стартира.

2. За да изключите косачката, освободете лоста за превключване

(2). Забележка: Не е необходимо да натискате или задържате бутона за безопасност (3) след стартиране на устройството. Настройка на височината на косене Внимание! Изключете косачката, като освободите лоста за превключване и изчакайте двигателят и острието да спрат, преди да регулирате височината на косене, ножовете продължават да се въртят няколко секунди след изключване на машината, въртящият се нож може да причини нараняване. За първото изрязване на сезона или след дълго време след последното косене, изберете корекция с висока коса. Съвети: За дълга трева започнете да косите с най -високата настройка и след това постепенно намалете височината на косене. Кога и как да се създаде и свали басейн за улов на трева Прикрепете косачката за трева, преди да използвате косачката, вижте по -горе за подробности относно инсталацията на косачката. Когато косачката работи, въздушен поток от въртящия се нож ще изтласка клапата на индикатора за трева фиг G1. Когато кошарата за трева е пълна, клапата на индикатора ще остане плоска фиг. G2 Изключване на кутията за трева Забележка: Изпразнете резервоара, когато е пълен, за да избегнете блокиране на изпускателния отвор и ненужно претоварване на

Изключете бункера за трева, като направите следното:

1. Повдигнете задния предпазител за изпускане на трева, който е

отгоре на резервоара за трева,

2. Повдигнете бункера за трева нагоре, за да го отделите от тялото

3. Спуснете задния предпазител на тревата.47

Забележка: Когато косите, безопасно поставете удължителя на тротоар, пътека или зони, които вече са косени.

Когато двигателят е изключен, острието продължава да се върти за няколко секунди, така че не докосвайте долната страна на косачката, докато острието спре! Внимание! Когато косите, не оставяйте двигателя да работи при претоварване. Когато възникне претоварване на двигателя, скоростта на двигателя се забавя и ще чуете промяна в звука на двигателя, когато това се случи, спрете косенето, освободете лоста за превключване и повдигнете височината на косене. Неизправността може да причини повреда на машината. Изберете височина на косене, която е подходяща за желаната височина на тревата. Ако е необходимо, косете на няколко паса, така че максималната височина на косене на трева на проход да е 4 cm. Когато косите, избягвайте зони, които могат да попречат на свободното движение на удължителя.

Винаги изключвайте косачката, преди да проверите острието по какъвто и да е начин. След като спрете двигателя, не забравяйте, че острието ще продължи да работи няколко секунди, преди да спре. Никога не се опитвайте да спрете острието. Проверявайте на редовни интервали дали острието е правилно прикрепено, в добро състояние и правилно ли е заточено. Сменете го, ако е необходимо. Ако въртящият се нож удари някакъв предмет, спрете косачката и изчакайте, докато острието спре напълно. След това проверете състоянието на острието и държача на острието. Сменете ножа незабавно, ако е повреден. ЕКСПЛОАТАЦИЯ И ПОДДРЪЖКА Внимание! Спрете косачката и изключете захранващия адаптер, преди да свалите кошера за трева. Винаги дърпайте щепсела, преди да извършвате каквито и да било дейности по поддръжка или почистване! Забележка: За да осигурите дълго и надеждно обслужване, извършвайте редовно следната поддръжка:

• Проверете за очевидни дефекти като разхлабено, изместено или повредено острие, хлабави приставки и износени или повредени компоненти на косачката.

• Проверете дали капаците и предпазителите не са повредени и правилно прикрепени към косачката.

• Извършете необходимата поддръжка/инспекция или ремонт преди да използвате косачката. Внимание: Не забравяйте да се свържете с професионална агенция за поддръжка, когато сменяте острието. Внимание:Никога не извършвайте никакви операции по сглобяване или настройка със захранване, свързано към косачката. Винаги се уверявайте, че бутонът за захранване е в изключено положение и че щепселът е изключен от удължителя. Почистване: Не пръскайте вода върху уреда. Попадането на вода може да повреди компоненти като превключвателя/щепсела и електродвигателя. Почиствайте устройството с кърпа, четка за ръце и др. Необходима е консултация със Сервиза: а) Ако косачката удари предмет. б) Ако двигателят спре внезапно в) Ако острието е огънато (не подравнявайте!) d) Ако валът на двигателя е огънат (не подравнявайте!) Препоръчително е ножът на косачката да се смени в края на сезона на косене. Винаги сменяйте острието на косачката в оторизиран сервизен център (изисква измерване на баланса на ножа). Небалансираният нож причинява силна вибрация на косачката и опасност от злополука! Проверка на кутията за улавяне на трева и всички повредени

Проверявайте резервоара за трева за признаци на износване на по - чести интервали. Сменете всички износени или повредени части. Използвайте само оригинални резервни части за поддръжка. Компонентът, подложен на най -голямо износване, е острието. Проверявайте редовно състоянието на острието и неговия държач. Когато ножът е износен, сменете го. Ако има прекомерна вибрация на косачката, това е знак за неправилен баланс на острието или деформация вследствие на удар. В този случай сменете острието. Съхранение на косачката:

• Изключете захранващия кабел.

• Оставете двигателя да се охлади за около 30 минути.

• Проверете, поправете или сменете захранващия кабел, който показва признаци на износване или повреда.

• Затегнете или сменете износените, хлабави или повредени части и ги почистете старателно.

• Почистете внимателно външната страна на устройството с мека четка и кърпа. Не използвайте вода, разтворители или лакове. Премахнете цялата трева и отломки, особено от вентилационните отвори.

• Завъртете устройството настрани и почистете острието и предпазителя на острието. Ако ножовете за трева са върху или близо до острието, отстранете ги с дървен или пластмасов инструмент, за да защитите острието.

• За да предпазите косачката си от ръжда, избършете всички открити метални части с напоена с масло кърпа или напръскайте с лека грес.

• Дръжте косачката и удължителния кабел на заключено и сухо място, недостъпно за деца, за да предотвратите неоторизирана употреба или повреда.

• Покрийте хлабаво с брезент за допълнителна защита.

• При транспортиране не забравяйте да закрепите правилно устройството към превозното средство.

• За да се намали мястото за съхранение на косачката, горната дръжка може да се сгъне, както е показано на фигура В. Забележка: Не притискайте електрическия кабел, когато сгъвате дръжката. Уверете се, че не се забива или заплита при сгъване или разгъване на горната дръжка. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Преди извършване на каквато и да е поддръжка или почистване, винаги изваждайте щепсела и изчакайте острието

захранването Електрическият контакт

Повреден удължителен

Проверете, сменете, ако е повреден. Тревата е твърде висока

Увеличете височината

Активирана е защита / защита от претоварване Оставете да се охлади за няколко минути и увеличете височината

Не използвайте лоста на превключвателя в този момент, тъй като това ще удължи времето за нулиране на безопасността

прекъсвания Повреден удължителен

Проверете, сменете, ако е повреден Кошът за трева е пълен. Изпразнете колектора

окабеляване на косачката е повредено свържете се със

Височината на косене е твърде ниска Увеличете височината

Режещият нож разкъсва тревата или не коси Сменете острието Машината отдолу е силно запушена

устройството Острието е монтирано с главата надолу Фиксирайте острието в правилното положение

Сериозни повреди, свържете се със сервизния център Разхлабена гайка / болт на острието. Затегнете гайката / болта на острието48

Разхлабена гайка / болт на острието Затегнете гайката / болта на острието Режещото острие е

Сменете острието ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ ОЦЕНЕНИ ДАННИ Електрическа косачка 59G474

Захранващо напрежение 230 V AC Честота на захранване 50 Hz Оценена сила 1500 W Скорост на шпиндела без товар 3500 мин-1 Степен на защита IPX4 Диаметър на косене 360 мм Диапазон на височината на косене 20/35/50 мм Капацитет на улавител на трева 35 л Клас на защита

59G474 показва както типа, така и обозначението на машината ШУМ И ВИБРАЦИЯ ДАННИ Ниво на звуково налягане LpA = 82,6 dB (A) K = 3 dB (A) Ниво на звукова мощност LwA = 94,4 dB (A) K = 1,89 dB (A) Стойности на ускорението на

ah = 3,44 m/s2 K = 1,5 m/s2 Информация за шума и вибрациите Нивото на шума, излъчвано от оборудването, се описва с: нивото на излъчено звуково налягане LpA и нивото на звукова мощност LwA (където K означава несигурността на измерването). Вибрациите, излъчвани от оборудването, се описват от стойността на вибрационното ускорение ah (където K е несигурността на измерването). Нивото на звуково налягане LpA, нивото на звукова мощност LwA и стойността на вибрационното ускорение ah, посочени в тези инструкции, бяха измерени в съответствие с EN 60335-2-77. Посоченото ниво на вибрация е представително само за основното използване на устройството. Ако машината се използва за други приложения или с други работни инструменти, нивото на вибрации може да се промени. По -високо ниво на вибрации ще бъде причинено от недостатъчна или рядка поддръжка на машината. Посочените по -горе причини могат да доведат до повишена експозиция на вибрации през целия експлоатационен живот. За да се прецени точно излагането на вибрации, е необходимо да се вземат предвид периодите, когато уредът е изключен или когато е включен, но не се използва за работа. Когато всички фактори се преценят точно, общата експозиция на вибрации може да бъде много по -ниска. За да се защити потребителят от въздействието на вибрации, трябва да се прилагат допълнителни мерки за безопасност, като например: циклична поддръжка на устройството и работните инструменти, осигуряване на подходяща температура на ръцете и правилна организация на работата. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА Продуктите с електрическо захранване не трябва да се изхвърлят с битови отпадъци, а да се рециклират в подходящо съоръжение за депониране. Моля, консултирайте се с вашия дилър на продукти или местни власти за информация за изхвърляне. Отпадъчното електрическо и електронно оборудване съдържа вещества, които не са вредни за околната среда. Оборудването, което не се рециклира, представлява потенциална опасност за околната среда и здравето на хората. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa със седалище във Варшава, ул. Pograniczna 2/4 (наричана по -долу: "Grupa Topex") информира, че всички авторски права върху съдържанието на това ръководство (по -долу: "Ръководство"), включително и други. Неговият текст, снимки, диаграми, чертежи, както и неговият състав, принадлежат изключително на Grupa Topex и подлежат на правна защита съгласно Закона от 4 февруари 1994 г. за авторското право и сродните му права (т.е. Journal of Laws 2006 No. 90 pos. 631 с измененията). Копирането, обработването, публикуването, модифицирането за търговски цели на цялото Ръководство, както и на отделните му компоненти, без писменото съгласие на Grupa Topex, е строго забранено и може да доведе до гражданска и наказателна отговорност. ГАРАНЦИЯ И СЕРВИЗ Гаранционните условия и описание на процедурата за рекламация се съдържат в приложената Гаранционна карта. Централна услуга GTX Service Sp. z oo Sp.k. Ул. Погранична 2/4 тел. [phone]-285 Warszawae-поща bok@gtxservice. com Мрежа от сервизни точки за гаранционни и следгаранционни ремонти, достъпни на интернет платформата gtxservice.pl Сканирайте QR кода и отидете на gtxservice.co.uk
