59G474 - Kosačka na trávu Graphite - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma 59G474 Graphite vo formáte PDF.
| Typ produktu | Elektrická kosačka na trávu |
| Značka | Graphite |
| Model | 59G474 |
| Napájacie napätie | 230 V AC |
| Frekvencia | 50 Hz |
| Menovitý výkon | 1500 W |
| Otáčky naprázdno | 3500 min⁻¹ |
| Priemer rezu | 360 mm |
| Nastaviteľná výška kosenia | 20, 35 a 50 mm |
| Kapacita zberného koša | 35 l |
| Hmotnosť | 11 kg |
| Trieda ochrany | II (dvojitá izolácia) |
| Stupeň krytia | IPX4 |
| Typ rezu | Otočný oceľový nôž |
| Bezpečnosť | Dvojité zaistenie: bezpečnostné tlačidlo + pákový spínač |
| Hladina akustického tlaku (LpA) | 82,6 dB(A) K=3 dB(A) |
| Hladina akustického výkonu (LwA) | 94,4 dB(A) K=1,89 dB(A) |
| Vibrácie (ah) | 3,44 m/s² K=1,5 m/s² |
| Ochrana proti preťaženiu | Áno, s automatickým resetom po vychladnutí |
| Záruka | Podľa priloženej záručnej karty |
| Popredajný servis | Sieť GTX Service: gtxservice.pl / gtxservice.co.uk |
| Súčasťou balenia | Zberný kôš, vodič kábla, svorky, upevňovacie gombíky |
| Určené použitie | Domáce záhradné trávniky |
Často kladené otázky - 59G474 Graphite
Otázky používateľov k 59G474 Graphite
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod 59G474 - Graphite a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. 59G474 značky Graphite.
NÁVOD NA OBSLUHU 59G474 Graphite
Pôvodná (prevádzková) príručka
a. Pozorne si prečítajte pokyny. Oboznámte sa s ovládacími prvkami a správnym používaním prístroja.
b. Nikdy nedovol'te det'om alebo osobám, ktoré nie sú oboznámené s návodom na obsluhu prístroja, aby ho obsluhovali. Národné predpisy môžu presne špecifikovat' vek obsluhy.
c. Nikdy nekoste, keď sú v blízkosti iné osoby, najmä deti alebo domáce zvieratá.
d. Nezabudnite, že prevádzkovatel' alebo používatel' je zodpovedný za nehody alebo nebezpečenstvo, ktoré vznikne iným osobám alebo životnému prostrediu.
2. príprava
a. Pri kosení vždy noste pevnú obuv a dlhé nohavice. Nepracujte so strojom naboso alebo v otvorených sandáloch. Vyhnite sa noseniu príliš voľného oblečenia alebo oblečenia s visiacimi remienkami alebo stuhami.
b. Dôkladne skontrolujte priestor, kde sa bude jednotka používať, a odstráňte všetky predmety, ktoré by sa mohli dostat’ do jednotky.
c. Pred použitím vždy skontrolujte, či nie sú nože, skrutky a montážny materiál nožov opotrebované alebo poškodené. Opotrebované alebo poškodené diely v zostavách vymeňte, aby sa zachovala rovnováha. Vymeňte poškodené alebo nečitatelné štítky.
d. Pred použitím skontrolujte, či napájací kábel a predlžovací kábel nie sú poškodené alebo opotrebované. Ak bol kábel počas používania poškodený, odpojte ho od priameho napájania.
NEDOTÝKAJTE SA KÁBLA PRED ODPOJENÍM NAPÁJANIA. Ak je kábel poškodený alebo zničený, zariadenie nepoužívajte.
3 Použitie
a. Lajkujte len za denného svetla alebo pri dobrom umelom osvetlení.
b. Vyhnite sa koseniu mokrej trávy.
e. Koste po svahu, nikdy nie hore alebo dole.
f. Pri zmene smeru jazdy na svahu budte mimoriadne opatrní.
g. Nekoste na príliš sklonených svahoch.
h. Pri cúvaní alebo tahaní jednotky smerom k sebe dávajte osobitný pozor.
i. Ak sa jednotka musí pri presune po iných ako trávnatých plochách a pri preprave na miesto kosenia a z neho naklánať, odpojte pohon žacích prvkov.
j. Nepoužívajte zariadenie s poškodenými krytmi alebo puzdrami alebo bez bezpečnostného zariadenia, ako sú uzavreté kryty a/alebo koše na trávu.
k. Opatrne naštartujte motor podľa pokynov a dbajte na to, aby boli nohy mimo rezných častí.
I. Pri štartovaní motora stroj nenakláňajte, okrem prípadov, keď je potrebné ho naklonit’ počas štartovania. V takom prípade nenakláňajte viac, ako je potrebné, a zdvíhajte len tú časť, ktorá je vzdialená od obsluhy.
n. Nedržte ruky ani nohy v blízkosti rotujúcich častí. Stále dávajte pozor, aby nebol upchatý vyhadzovací otvor.
p. Zastavte zariadenie a vytiahnite zástrčku zo zásuvky. Uistite sa, že všetky pohyblivé časti nie sú v pohybe
- zakaždým, ked' sa vzdialite od zariadenia,
- pred čistením alebo tlačením zásuvky,
- pred kontrolou, čistením alebo opravou jednotky,
- po zasiahnutí cudzím predmetom. Pred opätovným spustením a prevádzkou prístroja skontrolujte, či nie je poškodený, a v prípade potreby vykonajte opravu, ak prístroj začne nadmerne vibrovať (okamžite skontrolujte).
- Vymeňte alebo opravte akýkol'vek chybný diel,
- Skontrolujte a utiahnite všetky uvol'nené časti.
b. Často kontrolujte, či nie je kontajner na trávu opotrebovaný alebo poškodený.
c. Pri viacčepeľových jednotkách bud’te opatrní, pretože otáčanie jedného rezacieho prvku môže spôsobit’ otáčanie ostatných čepelí.
d. Pri nastavovaní jednotky bud'te opatrní, aby ste sa nedostali prstami medzi pohyblivé nože a pevné časti jednotky.
f. Pri obsluhe nožov bud'te opatrní, aj ked' je pohon vypnutý, pretože nože sa môžu stále otáčat'.
g. Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely. Používajte len originálne náhradné diely a vybavenie.
5. odporúčania pre zariadenia triedy II
Zariadenie musí byt napájané prúdovým chráničom (RCD) s vypínacím prúdom maximálne 30 mA.

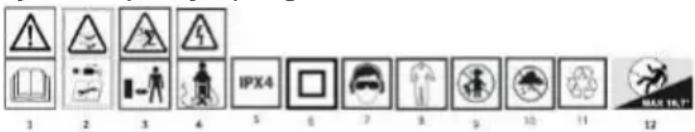

Vysvetlenie použitých piktogramov
Udržujte okolostojace osoby v dostatočnej vzdialenosti
- dávajte pozor na ostré hrany nožov. Nože sa otáčajú, keď je motor vypnutý - Pred údržbou alebo v prípade poškodenia napájacieho kábla vytiahnite zástrčku zo sieťovej zásuvky.
Používajte osobné ochranné prostriedky (ochranné okuliare, chrániče sluchu).
-
používať ochranný odev
-
udržujte deti mimo dosahu nástroja
-
chráňte jednotku pred vlhkost'ou
-
recyklácia
Maximálny sklon, na ktorom môžete pracovat'
KONŠTRUKCIA A POUŽITIE
Elektrická kosačka na trávu je izolovaný stroj triedy II. Je poháňaná jednofázovým striedavým komutátorovým motorom. Kosačka je určená na kosenie trávnikov v domácej záhrade. Používajte len príslušenstvo vhodné pre tento stroj a dodržiavajte pokyny uvedené v návode na obsluhu. Trávu koste v rovnomerných pásoch. Kosačku je možné tlačit' alebo t'ahat'. Kosačka je určená len na amatérske použitie.
Zariadenie nepoužívajte nesprávne.
POPIS GRAFICKÝCH STRÁNOK OBR. A
Nasledujúce číslovanie sa vztahuje na komponenty zariadenia zobrazené na grafických stranách tejto príručky.
* Medzi výkresom a výrobkom môžu byť rozdiely.
OPIS POUŽITÝCH GRAFICKÝCH SYMBOLOV
POZNÁMKA
VAROVANIE
VYBAVENIE A PRÍSLUŠENSTVO OBR. B
Nastavenie spodného vedenia
- Zdvihnite spodné riadidlá do požadovanej polohy obr. C1 a potom ho zaistite na mieste pomocou upínacieho gombíka vodiacej tyče
- Uvoľnite poistný gombík (1) obr. B a otočte spodnú rukovat' (2) do správnej polohy a potom uzamknite gombík, aby sa spodná rukovat' upevnila na mieste. Zmontujte horné vedenie k dolnému vedeniu pomocou gombíka a poistnej podložky vedenia (obr. C).
Inštalácia kontajnera na trávu
- Zostavte držiak: Umiestnite hornú časť nádrže na rovný povrch, vložte výstupky držiaka do otvorov a potom zatlačte držiak nadol, aby sa zaistil na svojom mieste. Obr.D1
- Potom nainštalujte spodnú siet'ovú časť, vložte ju do otvoru v hornej pevnej časti nádrže a uistite sa, že je ráfik zaistený západkami.
- Následne pritlačte spodnú (siet'ovú) časť nádrže na kovovú svorku pomocou svoriek na sieti.
- Ak chcete nasadit' zberný kôš na kosačku, zdvihnite kryt vyhadzovania trávy z kosačky a nasadte zberný kôš na výstupky umiestnené na kovovom držiaku (b) kosačky (a) obr. D2. Správne nainštalaný zberný kôš je znázomený na obr. D3
Pripojenie napájania
Sietové napätie musí byt také, ako je uvedené na typovom štítku (230-240 V). Prúdová ochrana siete musí byt min. 10 A
- Spotrebič zapnite až po jeho úplnom zostavení. Pred zapnutím prístroja vždy skontrolujte, či predlžovací kábel nevykazuje známky poškodenia, používajte len nepoškodený predlžovací kábel.
Upozornenie: Poškodený predlžovací kábel môže byť veľmi nebezpečný! Ohrozenie života a zdravia používateľa
- Pri pokuse o spustenie kosačky vo vysokej tráve sa môže motor prehriat' a poškodit'.
Zapnutie kosačky:
Poznámka: Po spustení zariadenia nie je potrebné stlačit' alebo bezpečnostné tlačidlo (3).
Nastavenie výšky kosenia
uvo'nením spínacej páky a počkajte, kým sa motor a nôž nezastavia, nože sa otáčajú ešte niekol'ko sekúnd po vypnutí stroja, rotujúci nôž môže spôsobit' zranenie.
Pri prvom kosení v sezione alebo po dlhšom case od posledného kosenia zvolte vysoké nastavenie kosenia.
Tipy: Pri dlhej tráve začnite kosit's najvyšším nastavením a potom postupne znižujte výšku kosenia.
Kedy a ako zriadit' a odstránit' záchytný bazén na trávu
Pred uvedením kosačky do prevádzky pripojte zberný kôš na trávu, podrobnosti o inštalácii zberného koša na trávu nájdete vyššie. Ked' je kosačka v chode, výtlak vzduchu z rotujúceho noža vytlačí klapku indikátora trávy obr. G1. Ked' je zberný kôš na trávu plný, klapka indikátora spočinie naplocho obr. G2
Poznámka: Nádrž vyprázdnite, ked' je plná, aby ste predišli zablokovaniu výfukového otvoru a zbytočnému preťaženiu motora.
Odpojte zásobník na trávu nasledujúcim postupom:
-
Zdvihnite zadný kryt vývodu trávy, ktorý sa nachádza na hornej časti nádrže na trávu,
-
Zdvihnite zberný kôš na trávu, aby ste ho odpojili od tela kosačky.
-
Spustite zadný kryt vývodu trávy nadol.
Poznámka: Pri kosení predlžovací kábel bezpečne umiestnite na chodník, cestu alebo plochy, ktoré už boli pokosené.
VAROVANIE!
Po vypnutí motora sa nôž ešte niekol'ko sekúnd točí, preto sa nedotýkajte spodnej časti kosačky, kým sa nôž nezastavi!
Varovanie! Pri kosení nenechajte motor bežat pod pret'ažením. Ked' dôjde k pret'aženiu motora, otáčky motora sa spomalia a budete počut' zmenu zvuku motora, ked' k tomu dôjde, zastavte kosenie, uvol'nite spínaciu páku a zvýšte výšku kosenia. Pri poruche môže dôjst' k poškodeniu stroja.
Zvoľte výšku kosenia, ktorá je vhodná pre požadovanú výšku trávy. Ak je to potrebné, koste v niekolkých prejazdoch tak, aby maximálna výška kosenia trávy na jeden prejazd bola 4 cm.
Pri kosení sa vyhýbajte miestam, ktoré by mohli brániť voľnému pohybu predlžovacieho kábla.
Čepel'
Pred akoukol'vek kontrolou noža kosačku vždy odpojte. Po zastavení motora nezabudnite, že nôž bude ešte niekoľko sekúnd bežat', kým sa zastaví. Nikdy sa nepokúšajte zastavit' nôž. V pravidelných intervaloch kontrolujte, či je nôž správne upevnený, či je v dobrom stave a či je správne naostrený. V prípade potreby ju vymeňte.
Ak rotujúci nôž narazí na akýkol'vek predmet, zastavte kosačku a počkajte, kým sa nôž úplne nezastaví. Potom skontrolujte stav noža a držiaka noža. Ak bol nôž poškodený, okamžite ho vymeňte.
PREVADZKA A UDRZBA
Pred vykonávaním akejkoľvek údržby alebo čistenia vždy vytiahnite siet'ovú zástrčku!
Poznámka: Aby ste zabezpečili dlhú a spoľahlivú prevádzku, pravidelne vykonávajte nasledujúcu údržbu:
- Skontrolujte, či nie sú zjavné chyby, ako napríklad uvoľnený, uvoľnený alebo poškodený nôž, uvoľnené prídavné zariadenia a opotrebované alebo poškodené komponenty kosačky.
- Skontrolujte, či sú kryty a chrániče nepoškodené a správne pripevnené ku kosačke.
- Pred uvedením kosačky do prevádzky vykonajte potrebnú údržbu/kontrolu alebo opravu.
Varovanie: Pri výmene noža sa nezabudnite obrátit' na odbornú servisní agentíru.
Varovanie: Nikdy nevykonávajte žiadne montážne alebo nastavovacie operácie s kosačkou pripojenou k elektrickej sieti. Vždy sa uistite, že tlačidlo napájania je v polohe vypnuté a že zástrčka je odpojená od predlžovacieho kábla.
Čistenie:
Nestriekajte na zariadenie vodu. Vniknutie vody môže poškodit komponenty, ako je spínač/zástrčka a elektromotor. Jednotku čistite handričkou, ručnou kefou atd.
Je potrebná konzultácia so službou:
d) Ak je hriadel' motora ohnutý (nevyrovnávajte!)
Odporůča sa vymenit' nôž kosačky na konci sezóny kosenia. Výmenu noža kosačky vždy nechajte vykonat' v autorizovanom servisnom stredisku (vyžaduje si meranie vyváženia noža).
Nevyvážený nôž spôsobuje prudké vibrácie kosačky a riziko
nehody!
Kontrola zberného koša na trávu a prípadných poškodených častí
Vymeňte všetky opotrebované alebo poškodené diely.
Na údržbu používajte len originálne náhradné diely.
Komponent, ktorý podlieha najväčšiemu opotrebovaniu, je čepeľ. Stav noža a jeho držiaka kontrolujte v pravidelných intervaloch. Ak je nôž opotrebovaný, vymeňte ho. Ak dochádza k nadmerným vibráciám kosačky, je to znakom nesprávného vyváženia noža alebo deformácie v dôsledku nárazu. V takom prípade nôž vymeňte.
Uloženie kosačky:
- Odpojte napájací kábel.
- Nechajte motor vychladnút' približne 30 minút.
- Skontrolujte, opravte alebo vymeňte napájací kábel, ktorý vykazuje známky opotrebovania alebo poškodenia.
- Utiahnite alebo vymeňte opotrebované, uvolnené alebo poškodené diely a dôkladne ich vyčistite.
- Vonkajšiu časť zariadenia dôkladne vyčistite mäkkou kefou a handričkou. Nepoužívajte vodu, rozpúšt'adlá ani leštiace prostriedky. Odstráňte všetku trávu a nečistoty, najmä z vetracích otvorov.
- Otočte zariadenie na bok a vyčistite nôž a ochranný kryt noža. Ak sa na noži alebo v jeho blízkosti nachádzajú steblá trávy, odstráňte ich dreveným alebo plastovým nástrojom, aby ste chránili nôž.
- Aby ste kosačku ochránili pred hrdzou, utrite všetky odhalené kovové časti handričkou namočenou v oleji alebo ich postriekajte l'ahkým mazivom.
- Kosačku a predlžovací kábel uchovávajte na uzamknutom, suchom mieste mimo dosahu detí, aby ste zabránili ich neoprávnenému použitiu alebo poškodeniu.
• Pre lepšiu ochranu ho voľne prikryte plachtou. - Pri preprave sa uistite, že je jednotka riadne upevnená vo vozidle.
- Na zmenšenie úložného priestoru kosačky možno hornú rukováť sklopit, ako je znázornené na obrázku B.
Dbajte na to, aby sa pri skladaní alebo rozkladaní homej rukoväte nezasekol alebo nezamotal.
RIEŠENIE PROBLÉMOV
Pred vykonávaním akejkol'vek údržby alebo čistenia vždy nite siet'ovú zástrčku a počkajte, kým sa lopatka zastaví.
| Príznak | Možný problém | Riešenie |
| Zariadenie nefunguje | Vypnút | Zapnite napájanie |
| Poškodená elektrická zásuvka | Používajte funkčnú elektrickú zásuvku | |
| Poškodený predlžovací kábel | Skontrolujte, v prípade poškodenia vymeňte. | |
| Tráva je príliš vysoká | Zvýšte výšku kosenia | |
| Bola aktivovaná bezpečnostná ochrana / ochrana proti preťaženiu | Nechajte niekol’ko minút vychladnút a zvýšte výšku koseniaV tejto chvíli nepoužívajte prepínaciu páčku, pretože sa predíži čas bezpečnostného bezpečnostného resetu | |
| Kosačka pracuje prerušovane | Poškodený predlžovací kábel | Skontrolujte, v prípade poškodenia vymeňte |
| Kôš na trávu je plný. | Vyprázdnite zberný kôš. | |
| Vnútorné vedenie kosačky je poškodené | kontaktujte servis | |
| Kosačka nepracuje správne | Výška kosenia je príliš nízka | Zvýšte výšku kosenia |
| Žací nôž trhá trávu alebo nereže | Vymeňte kotúč | |
| Spodná strana stroja je veľmi zanesená | Vyčistite zariadenie | |
| Čepel' namontovaná hore nohami | Zaistite čepel' v správnej polohe | |
| Nôž sa neotáča | Rezný kotúč je zablokovaný | Vážne poškodenie, kontaktujte servisné stredisko |
| Matica / skrutka noža uvoľnená. | Utiahnite maticu / skrutku noža | |
| Nadmerné vibrácie / hluk | Matica / skrutka noža uvoľnená | Utiahnite maticu / skrutku noža |
| Poškodený rezný kotúč | Vymeňte kotúč |
TECHNICKÉ SPECIFIKÁCIE
HODNOTENÉ ÚDAJE
| Elektrická kosačka 59G474 | |
| Parameter | Hodnota |
| Napájacie napätie | 230 V AC |
| Frekvencia napájania | 50 Hz |
| Menovitý výkon | 1500 W |
| Otáčky vretena bez zaťaženia | 3500 min-1 |
| Stupeň ochrany | IPX4 |
| Priemer kosenia | 360 mm |
| Rozsah výšky kosenia | 20/35/50 mm |
| Kapacita zberného koša na trávu | 35 l |
| Trieda ochrany | II |
| Hmotnosť | 11 kg |
| Rok výroby | |
| 59G474 uvádza typ aj označenie stroja | |
ÚDAJE O HLUKU A VIBRÁCIÁCH
| Hladina akustického tlaku | LpA= 82,6 dB(A) K= 3 dB(A) |
| Hladina akustického výkonu | LwA= 94,4 dB(A) K= 1,89 dB(A) |
| Hodnoty zrýchlenia vibrácií | ah= 3,44 m/s2 K= 1,5 m/s2 |
Informácie o hluku a vibráciách
Hladina hluku vyžarovaného zariadením je opísaná: hladinou vyžarovaného akustického tlaku LpA a hladinou akustického výkonu LwA (kde K označuje neistotu merania). Vibrácie vyžarované zariadením sú opísané hodnotou zrýchlenia vibrácií ah (kde K znamená neistotu merania).
Hladina akustického tlaku LpA, hladina akustického výkonu LwA a hodnota zrýchlenia vibrácií ah uvedená v tomto návode na obsluhu boli merané v súlade s normou EN 60335-2-77.
Uvedená úroveň vibrácií je reprezentatívna len pre základné používanie zariadenia. Ak sa zariadenie používa na iné účely alebo s inými pracovnými nástrojmi, úroveň vibrácií sa môže zmenit'. Vyššia úroveň vibrácií bude spôsobená nedostatočnou alebo zriedkavou údržbou stroja. Uvedené dôvody môžu mať za následok zvýšenú expozíciu vibráciám počas celej životnosti.
Na presný odhad vystavenia vibráciám je potrebné zohl'adnit' obdobia, ked' je jednotka vypnutá alebo ked' je zapnutá, ale nepoužíva sa na prácu. Ked' sa všetky faktory presne odhadnú, celková expozícia vibráciám môže byt' oveľa nižšia.
Na ochranu používateľa pred účinkami vibrácií by sa mali zaviest d'alšie bezpečnostné opatrenia, ako napríklad: cyklická údržba zariadenia a pracovných nástrojov, zabezpečenie správnej teploty rúk a správna organizácia práce.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Elektricky poháňané výrobky by sa nemali likvidovat spolu s domovým odpadom, ale recyklovať vo vhodnom zariadení na likvidáciu odpadu. Informácie o likvidácii získate od predajcu výrobku alebo od miestneho úradu. Odpad z elektrických a elektronických zariadení obsahuje látky, ktoré nie sú škodlivé pre životné prostredie. Zariadenia, ktoré nie sú recyklované, predstavujú potenciálne nebezpečenstvo pre životné prostredie a ľudské zdravie.
"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa so sídlom vo Varšave, ul. Pograniczna 2/4 (ďalej len "Grupa Topex") oznamuje, že všetky autorské práva k obsahu tejto príručky (ďalej len "príručka"), okrem iného vrátane. Jeho text, fotografie, schémy, nákresy, ako aj jeho złożenie patria výlučne spoločnosti Grupa Topex a podliehajú právnej ochrane podľa zákona zo 4. februára 1994 o autorskom práve a súvisiacich právach (t. j. Zbierka zákonov 2006 č. 90 poz. 631 v znení neskorších predpisov). Kopírovanie, spracovanie, zverejňovanie, úprava na komerčné účely celej príručky, ako aj jej jednotlivých súčastí bez písomného súhlasu spoločnosti Grupa Topex je prísne zakázané a môže mať za následok občianskoprávnu a trestnoprávnu zodpovednosť.
ZARUKA A SERVIS
Záručné podmienky a opis reklamačného postupu sú uvedené v priloženom záručnom liste.
Centrálna služba GTX Service Sp. z o.o. Sp.k.
Siet servisnych miest pre záručné a pozáručné opravy dostupná na internetovej platforme gtxservice.pl
