MANUALE UTENTE 59G474 Graphite

Manuale (operativo) originale Tagliaerba elettrico a catena 59G474

DISPOSIZIONI SPECIFICHE DI SICUREZZA

ISTRUZIONI DI SICUREZZA PER L'USO DEI TOSAERBA Sicurezza in pratica per i tosaerba alimentati dalla rete

un. Leggi attentamente le istruzioni. Familiarizzare con i comandi e l'uso corretto dell'unità. B. Non consentire mai a bambini oa chiunque non abbia familiarità con le istruzioni per l'uso dell'unità di utilizzare l'unità. Le normative nazionali possono specificare l'età esatta dell'operatore. C. Non falciare mai quando sono presenti altre persone, in particolare bambini o animali domestici. D. Ricordare che l'operatore o l'utente è responsabile per incidenti o pericoli che si verificano ad altre persone o all'ambiente.

un. Indossare sempre scarpe robuste e pantaloni lunghi durante il taglio. Non azionare la macchina a piedi nudi o con sandali aperti. Evitare indumenti indossati troppo larghi o con cinghie o nastri penzolanti. B. Ispezionare attentamente l'area in cui verrà utilizzata l'unità e rimuovere tutti gli oggetti che potrebbero entrare nell'unità. C. Ispezionare sempre i coltelli, i bulloni e l'hardware di montaggio dei coltelli per verificare che non siano usurati o danneggiati prima dell'uso. Sostituire le parti usurate o danneggiate negli assiemi per mantenere l'equilibrio. Sostituire le targhe danneggiate o illeggibili. D. Ispezionare il cavo di alimentazione e la prolunga per danni o usura prima dell'uso. Se il cavo è stato danneggiato durante l'uso, scollegarlo dall'alimentazione diretta. NON TOCCARE IL CAVO PRIMA DI SCOLLEGARE L'ALIMENTAZIONE. Non utilizzare il dispositivo se il cavo è danneggiato o distrutto. 3 Uso un. Corteccia solo alla luce del giorno o con una buona illuminazione artificiale. B. Evitare di falciare l'erba bagnata. C. Assicurati sempre che i tuoi piedi siano ben saldi su una pendenza. D. Dai, non correre mai. e. Falciare lungo il pendio, mai in salita o in discesa. F. Prestare la massima attenzione quando si cambia direzione su un pendio. G. Non falciare su pendii eccessivamente inclinati. h. Prestare particolare attenzione quando si fa retromarcia o si tira l'unità verso di sé. io. Disinnestare la trasmissione degli elementi di taglio se l'unità deve essere inclinata durante lo spostamento su superfici non erbose e durante il trasporto da e verso l'area di taglio. J. Non utilizzare l'unità con coperture o alloggiamenti danneggiati o senza dispositivi di sicurezza, come le coperture allegate e/o i cestini dell'erba. K. Avviare il motore con attenzione come indicato, assicurandosi che i piedi siano lontani dai pezzi taglienti. l. Non inclinare la macchina quando si avvia il motore, tranne quando è necessario inclinarla durante l'avviamento. In questo caso non inclinare più del necessario e sollevare solo la parte lontana dall'operatore. m. Non azionare l'unità stando in piedi davanti all'apertura di scarico. n. Non avvicinare mani o piedi alle parti rotanti. Fai attenzione che la porta di espulsione non sia sempre ostruita. o. Non trasportare l'unità con il motore acceso. P. Arrestare l'unità ed estrarre la spina dalla presa. Assicurarsi che tutte le parti in movimento non siano in movimento - ogni volta che ti allontani dal dispositivo, - prima di pulire o spingere la presa, - prima di ispezionare, pulire o riparare l'unità, - dopo essere stato colpito da un oggetto estraneo. Controllare l'unità per danni e, se necessario, effettuare le riparazioni prima di riavviare e mettere in funzione l'unità se l'unità inizia a vibrare eccessivamente (controllare immediatamente) - verificare la presenza di danni, - Sostituire o riparare qualsiasi parte difettosa, - Controllare e serrare eventuali parti allentate. 4 Manutenzione e conservazione un. Mantenere tutti i dadi, i bulloni e le viti in buone condizioni per assicurarsi che l'unità funzioni in sicurezza. B. Controllare frequentemente il contenitore dell'erba per verificare che non sia usurato o danneggiato. C. Sulle unità a più lame, prestare attenzione poiché la rotazione di un elemento di taglio può causare la rotazione di altre lame. D. Prestare attenzione durante la regolazione dell'unità per evitare di incastrare le dita tra le lame mobili e le parti fisse dell'unità. e. Lasciare sempre raffreddare l'unità prima del successivo avviamento. F. Prestare attenzione quando si utilizzano i coltelli anche se l'unità è disattivata, poiché i coltelli potrebbero ancora ruotare. G. Sostituire, per motivi di sicurezza, le parti usurate o danneggiate. Utilizzare solo ricambi e attrezzature originali.

5. Raccomandazioni per apparecchiature di classe II

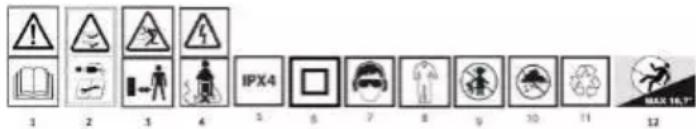

Il dispositivo deve essere alimentato da un dispositivo differenziale (RCD) con una corrente di intervento non superiore a 30 mA. Spiegazione dei pittogrammi utilizzati

1. ATTENZIONE Leggere questo manuale

Tenere gli astanti a una distanza adeguata

3. attenzione ai bordi taglienti dei coltelli. Le lame girano quando il

motore è spento - Estrarre la spina dalla presa di corrente prima della manutenzione o se il cavo di alimentazione è danneggiato Tenere il cavo di alimentazione flessibile lontano dall'elemento di taglio Classe di protezione IPX4 6 Protezione di seconda classe Indossare dispositivi di protezione individuale (occhiali di sicurezza, cuffie antirumore)

8. usare indumenti protettivi

9. tenere i bambini lontani dallo strumento

10. proteggere l'unità dall'umidità

11. raccolta differenziata

Pendenza massima su cui puoi lavorare

COSTRUZIONE E APPLICAZIONE

Il rasaerba elettrico è una macchina isolata di classe II. È azionato da un motore a collettore CA monofase. Il rasaerba è progettato per la falciatura dell'erba nel giardino di casa. Utilizzare solo accessori adatti a questa macchina e seguire le istruzioni nel manuale operativo. Tagliare l'erba in strisce uniformi. Il tosaerba può essere spinto o tirato. Il rasaerba è progettato solo per uso amatoriale. Non abusare del dispositivo.

DESCRIZIONE DELLE PAGINE GRAFICHE FIG. UN

La numerazione seguente si riferisce ai componenti del dispositivo riportati nelle pagine grafiche di questo manuale.

1. Maniglia di guida superiore

2. Leva dell'interruttore

3. Pulsante di sicurezza

4. Portacavo elettrico

5. Cavo di alimentazione

6. Serbatoio dell'erba

7. Clip per cavi elettrici

8. Manopola del morsetto della barra di guida

11. Coperchio uscita erba

13. Maniglia del contenitore dell'erba

14. Indicatore di livello del serbatoio dell'erba

15. Manopola del morsetto della barra di guida

16. Maniglia di guida superiore

• Potrebbero esserci differenze tra il disegno e il prodotto.

DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI

1. Falciatrice con guide

3. Manopola del morsetto della barra di guida

4. Clip per il fissaggio del cavo

5. Maniglia raccoglierba

PREPARARSI Montaggio della slitta Regola la guida inferiore

• Sollevare il manubrio inferiore nella posizione desiderata Fico. do1e quindi fissarlo in posizione con la manopola di bloccaggio della barra di guida

• Rilasciare il pomello di blocco (1) fig. B e ruotare il manubrio inferiore (2) nella posizione corretta, quindi bloccare la manopola per fissare il manubrio inferiore in posizione. Assemblare la guida superiore alla guida inferiore con il pomello e la rosetta di bloccaggio guida (Fig. C) Installazione del contenitore dell'erba

• Assemblare il supporto: posizionare la parte superiore del serbatoio su una superficie piana, inserire le linguette del supporto nei fori, quindi premere il supporto verso il basso per bloccarlo in posizione. Fig.D1

• Quindi installare la parte inferiore in rete, inserirla nella fessura nella parte superiore del serbatoio rigida assicurandosi che il cerchio sia bloccato dai fermi.

• Quindi, premere la parte inferiore (rete) del serbatoio sul morsetto metallico utilizzando i morsetti sulla rete.

• Per posizionare il raccoglierba sul rasaerba, sollevare il paraerba dal rasaerba e posizionare il raccoglierba sulle alette poste sulla staffa metallica (b) del rasaerba (a) fig. D2. Una tramoggia correttamente installata è mostrata in fig. RE3 Collegamento dell'alimentazione La tensione di rete deve essere quella specificata sulla targa dati (230- 240V). La protezione di corrente della rete deve essere min. 10A

• Fissare il cavo di alimentazione del rasaerba come mostrato nella figura E1

• Inserire la spina del rasaerba nella presa di collegamento del cavo di prolunga fig. E2. Fissare il cavo di prolunga contro la caduta e lo scollegamento nel supporto sotto l'interruttore fig. E2 FUNZIONAMENTO / IMPOSTAZIONI AVVERTIMENTO! - Non accendere l'apparecchio finché non è completamente assemblato. Controllare sempre che il cavo di prolunga non presenti segni di danneggiamento prima di accendere l'unità, utilizzare solo un cavo di prolunga non danneggiato. Attenzione: Una prolunga danneggiata può essere molto pericolosa! Pericolo per la vita e la salute dell'utente - Quando si tenta di far funzionare il tosaerba nell'erba alta, il motore potrebbe surriscaldarsi e danneggiarsi. Accensione del rasaerba:

1. Per avviare il rasaerba, premere e tenere premuto il pulsante di

sicurezza (3) come mostrato in figura E3, tirare la leva dell'interruttore (2). verso il manubrio. Dopo aver seguito i passaggi nella sequenza mostrata in precedenza, il rasaerba si avvia.

2. Per spegnere il rasaerba, rilasciare la leva dell'interruttore (2).

Nota: Non è necessario premere o tenere premuto il pulsante di sicurezza (3) dopo che il dispositivo è stato avviato. Impostazione dell'altezza di taglio Avvertimento! Spegnere il tosaerba rilasciando la leva dell'interruttore e attendere che il motore e la lama si fermino prima di regolare l'altezza di taglio, le lame continuano a ruotare per diversi secondi dopo lo spegnimento della macchina, una lama in rotazione può causare lesioni. Per il primo taglio della stagione o dopo molto tempo dall'ultimo taglio, selezionare una regolazione di taglio alto. Suggerimenti: Per l'erba alta, iniziare a falciare con l'impostazione più alta e poi ridurre gradualmente l'altezza di taglio. Quando e come allestire e smontare un bacino di raccolta erba Attaccare il raccoglierba prima di azionare il tosaerba, vedere sopra per i dettagli sull'installazione del raccoglierba. Quando il tosaerba è in funzione, un getto d'aria dalla lama rotante spingerà fuori l'aletta indicatrice dell'erba fig G1. Quando il cesto di raccolta è pieno, l'aletta indicatrice rimarrà in piano fig. G2 Spegnimento del cesto di raccolta Nota: Svuotare il serbatoio quando è pieno per evitare di ostruire la luce di scarico e sovraccaricare inutilmente il motore. Scollegare il raccoglierba effettuando le seguenti operazioni:

1. Sollevare la protezione dell'uscita dell'erba posteriore che si trova

sopra il serbatoio dell'erba,

2. Sollevare il raccoglierba per staccarlo dal corpo del tosaerba.

3. Abbassare la protezione dell'uscita dell'erba posteriore.

Nota: Durante la falciatura, posizionare in sicurezza la prolunga su un marciapiede, un sentiero o aree già falciate. AVVERTIMENTO! Quando il motore è spento, la lama continua a girare per alcuni secondi, quindi non toccare la parte inferiore del tosaerba finché la lama non si ferma! Avvertimento! Durante la falciatura, non far funzionare il motore in sovraccarico. Quando si verifica un sovraccarico del motore, la velocità del motore rallenta e si sentirà un cambiamento nel suono del motore, quando ciò accade, interrompere la falciatura, rilasciare la leva dell'interruttore e aumentare l'altezza di taglio. Il guasto può causare danni alla macchina. Selezionare un'altezza di taglio adatta all'altezza dell'erba desiderata. Se necessario, falciare in più passate in modo che l'altezza massima di taglio dell'erba per passata sia di 4 cm. Durante la falciatura, assicurarsi di evitare aree che potrebbero impedire il libero movimento della prolunga. Lama Scollegare sempre il tosaerba prima di controllare in qualsiasi modo la lama. Dopo aver spento il motore, ricordate che la lama continuerà a girare per alcuni secondi prima di fermarsi. Non tentare mai di fermare la lama. Controllare ad intervalli regolari che la lama sia fissata correttamente, sia in buone condizioni e sia affilata correttamente. Sostituirlo se necessario. Se la lama rotante colpisce un oggetto, arrestare il tosaerba e attendere che la lama si fermi completamente. Quindi controllare le condizioni della lama e del portalama. Sostituire immediatamente la lama se è stata danneggiata.

FUNZIONAMENTO E MANUTENZIONE

Avvertimento! Arrestare il tosaerba e scollegare l'adattatore di alimentazione prima di rimuovere il raccoglierba. Staccare sempre la spina prima di eseguire lavori di manutenzione o pulizia! Nota: Per garantire un servizio lungo e affidabile, eseguire regolarmente la seguente manutenzione:

• Verificare la presenza di difetti evidenti come una lama allentata, spostata o danneggiata, accessori allentati e componenti del tosaerba usurati o danneggiati.

• Controllare che i coperchi e le protezioni non siano danneggiati e siano fissati correttamente al tosaerba.

• Eseguire la manutenzione/ispezione o le riparazioni necessarie prima di utilizzare il tosaerba. Avvertimento: Ricordarsi di contattare un'agenzia di manutenzione professionale quando si sostituisce la lama. Avvertimento:Non eseguire mai operazioni di montaggio o regolazione con alimentazione collegata al rasaerba. Assicurarsi sempre che il pulsante di accensione sia in posizione off e che la spina di alimentazione sia scollegata dalla prolunga. Pulizia: Non spruzzare acqua sull'unità. L'ingresso di acqua può danneggiare componenti come l'interruttore/spina e il motore elettrico. Pulire l'unità con un panno, una spazzola a mano, ecc. È richiesta la consultazione con il Servizio: (a) Se il tosaerba colpisce un oggetto. (b) Se il motore si spegne improvvisamente c) Se la lama è piegata (non allineare!) d) Se l'albero motore è piegato (non allineare!) Si consiglia di sostituire la lama del tosaerba alla fine della stagione di taglio. Far sostituire sempre la lama del tosaerba da un centro di assistenza autorizzato (richiede la misurazione del bilanciamento della lama). Una lama sbilanciata provoca violente vibrazioni della falciatrice e rischio di incidenti! Controllo del cesto raccoglierba e di eventuali parti danneggiate Controllare il serbatoio dell'erba per segni di usura a intervalli più frequenti. Sostituire eventuali parti usurate o danneggiate. Utilizzare solo ricambi originali per la manutenzione. Il componente soggetto a maggiore usura è la lama. Controllare regolarmente lo stato della lama e del suo supporto. Quando la lama è usurata, sostituirla. Se c'è una vibrazione eccessiva del tosaerba, è un segno di un errato bilanciamento della lama o di una deformazione dovuta all'impatto. In questo caso, sostituire la lama. Rimessaggio del tosaerba:

• Scollegare il cavo di alimentazione.

• Lasciare raffreddare il motore per circa 30 minuti.

• Controllare, riparare o sostituire qualsiasi cavo di alimentazione che mostri segni di usura o danni.63

• Stringere o sostituire le parti usurate, allentate o danneggiate e pulirle accuratamente.

• Pulire accuratamente l'esterno dell'unità con una spazzola morbida e un panno. Non utilizzare acqua, solventi o lucidanti. Rimuovere tutta l'erba e i detriti, specialmente dalle prese d'aria.

• Capovolgere l'unità su un lato e pulire la lama e il coprilama. Se i fili d'erba sono sopra o vicino alla lama, rimuoverli con uno strumento di legno o di plastica per proteggere la lama.

• Per proteggere il tosaerba dalla ruggine, pulire tutte le parti metalliche esposte con un panno imbevuto d'olio o spruzzare con un grasso leggero.

• Conservare il tosaerba e la prolunga in un luogo chiuso e asciutto, fuori dalla portata dei bambini, per evitare danni o usi non autorizzati.

• Coprire liberamente con un telo per una protezione extra.

• In caso di trasporto, assicurarsi di fissare adeguatamente l'unità al veicolo.

• Per ridurre lo spazio di stivaggio del tosaerba, l'impugnatura superiore può essere piegata come mostrato nella Figura B. Nota: non pizzicare il cavo elettrico quando si piega la maniglia. Assicurarsi che non rimanga bloccato o impigliato quando si piega o si apre la maniglia superiore.

RISOLUZIONE DEI PROBLEMI

Prima di eseguire qualsiasi operazione di manutenzione o pulizia, staccare sempre la spina di alimentazione e attendere che la lama si fermi. Sintomo Possibile problema Soluzione Il dispositivo non funziona Spegni Accendi la corrente Presa di corrente danneggiata Utilizzare una presa di corrente funzionante Prolunga danneggiata Controllare, sostituire se danneggiato. L'erba è troppo alta Aumentare l'altezza di taglio È stata attivata la protezione di sicurezza/sovraccarico Lasciar raffreddare qualche minuto e aumentare l'altezza di taglio Non azionare la leva dell'interruttore in questo momento poiché estenderà il tempo di ripristino di sicurezza di sicurezza Il rasaerba funziona a intermittenza Prolunga danneggiata Controllare, sostituire se danneggiato Il cestino dell'erba è pieno. Svuotare il raccoglierba. Il cablaggio interno del tosaerba è danneggiato contattare il Servizio Il tosaerba non funziona correttamente Altezza di taglio troppo bassa Aumentare l'altezza di taglio La lama di taglio strappa l'erba o non taglia Sostituire la lama La parte inferiore della macchina è molto ostruita Pulisci il dispositivo Lama montata capovolta Fissare la lama nella posizione corretta La lama della taglierina non ruota Lama di taglio bloccata Danni gravi, contattare il centro assistenza Dado/bullone della lama allentati. Serrare il dado/bullone della lama Vibrazioni/rum ore eccessivi Dado/bullone della lama allentati Serrare il dado/bullone della lama Lama di taglio danneggiata Sostituire la lama SPECIFICHE TECNICHE DATI NOMINALI Falciatrice elettrica 59G474 Parametro Valore Tensione di alimentazione 230 V CA Frequenza di alimentazione 50 Hz Potenza nominale 1500 W Velocità del mandrino senza carico 3500 min-1 Grado di protezione IPX4 Diametro di taglio 360 mm Gamma di altezza di taglio 20/35/50 mm Capacità del raccoglierba 35 litri Classe di protezione

Messa 11 kg Anno di produzione

59G474 indica sia il tipo che la designazione della macchina

RUMORE E VIBRAZIONI DATI

Livello di pressione sonora LpA= 82,6 dB(A) K= 3 dB(A) Livello di potenza sonora LwA= 94,4 dB(A) K= 1,89 dB(A) Valori di accelerazione delle vibrazioni ah= 3,44 m/s2 K= 1,5 m/s2 Informazioni su rumore e vibrazioni Il livello di rumore emesso dall'apparecchiatura è descritto da: il livello di pressione sonora emesso LpA e il livello di potenza sonora LwA (dove K indica l'incertezza di misura). Le vibrazioni emesse dall'apparecchiatura sono descritte dal valore di accelerazione della vibrazione ah (dove K è l'incertezza di misura). Il livello di pressione sonora LpA, il livello di potenza sonora LwA e il valore di accelerazione di vibrazione ah specificati in queste istruzioni sono stati misurati secondo EN 60335-2-77. Il livello di vibrazione indicato è solo rappresentativo dell'uso di base del dispositivo. Se la macchina viene utilizzata per altre applicazioni o con altri strumenti di lavoro, il livello di vibrazione potrebbe cambiare. Un livello di vibrazione più elevato sarà causato da una manutenzione insufficiente o non frequente della macchina. I motivi sopra indicati possono comportare una maggiore esposizione alle vibrazioni durante l'intera vita utile. Per stimare con precisione l'esposizione alle vibrazioni, è necessario prendere in considerazione i periodi in cui l'unità è spenta o quando è accesa ma non utilizzata per lavoro. Quando tutti i fattori sono stimati con precisione, l'esposizione totale alle vibrazioni può essere molto più bassa. Al fine di proteggere l'utente dagli effetti delle vibrazioni, dovrebbero essere implementate ulteriori misure di sicurezza, quali: manutenzione ciclica del dispositivo e degli strumenti di lavoro, protezione della corretta temperatura delle mani e corretta organizzazione del lavoro. PROTEZIONE AMBIENTALE I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma riciclati in un'apposita struttura di smaltimento. Consultare il rivenditore del prodotto o l'autorità locale per informazioni sullo smaltimento. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze non dannose per l'ambiente. Le apparecchiature non riciclate rappresentano un potenziale pericolo per l'ambiente e la salute umana. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa con sede a Varsavia, ul. Pograniczna 2/4 (di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contenuto di questo manuale (di seguito: "Manuale"), inclusi tra gli altri. Il suo testo, fotografie, diagrammi, disegni, nonché la sua composizione, appartengono esclusivamente a Grupa Topex e sono soggetti a protezione legale ai sensi della legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (ie Journal of Laws 2006 n. 90 pos. 631 come modificato). La copia, l'elaborazione, la pubblicazione, la modifica a fini commerciali dell'intero Manuale, nonché delle sue singole componenti, senza il consenso espresso per iscritto di Grupa Topex, è severamente vietato e può comportare responsabilità civile e penale.

I termini e le condizioni di garanzia e una descrizione della procedura di reclamo sono contenuti nella scheda di garanzia allegata. Servizio centrale GTX Service Sp. z oo Sp.k. Via Pograniczna 2/4 tel. [phone]-285 Warszawae-mail bok@gtxservice. come Rete di Service Point per riparazioni in garanzia e post-garanzia disponibile sulla piattaforma internet gtxservice.pl Scansiona il codice QR e vai su gtxservice.co.uk64
