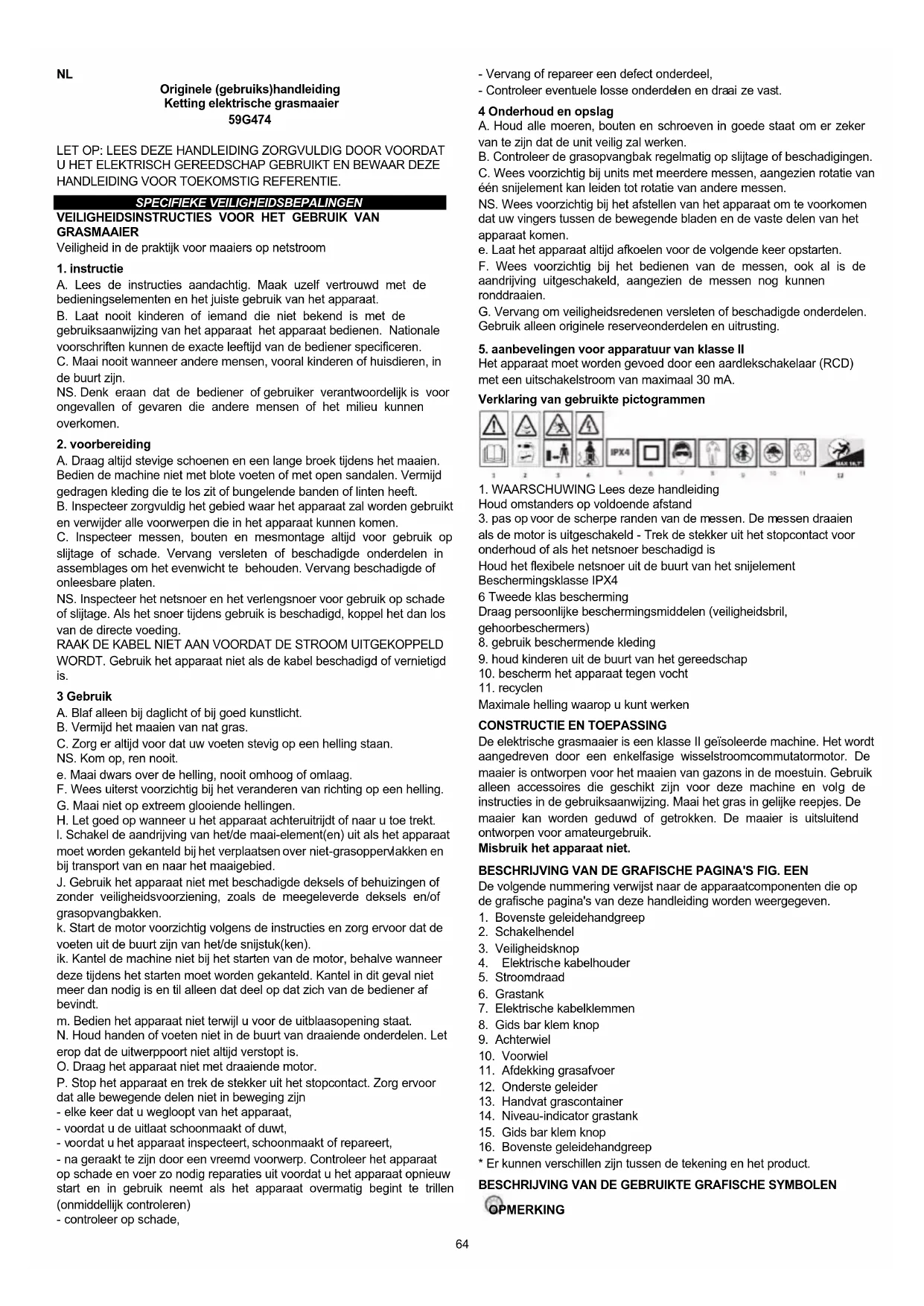

GEBRUIKSAANWIJZING 59G474 Graphite

GRASMAAIER Veiligheid in de praktijk voor maaiers op netstroom

A. Lees de instructies aandachtig. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het apparaat. B. Laat nooit kinderen of iemand die niet bekend is met de gebruiksaanwijzing van het apparaat het apparaat bedienen. Nationale voorschriften kunnen de exacte leeftijd van de bediener specificeren. C. Maai nooit wanneer andere mensen, vooral kinderen of huisdieren, in de buurt zijn. NS. Denk eraan dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of het milieu kunnen overkomen.

A. Draag altijd stevige schoenen en een lange broek tijdens het maaien. Bedien de machine niet met blote voeten of met open sandalen. Vermijd gedragen kleding die te los zit of bungelende banden of linten heeft. B. Inspecteer zorgvuldig het gebied waar het apparaat zal worden gebruikt en verwijder alle voorwerpen die in het apparaat kunnen komen. C. Inspecteer messen, bouten en mesmontage altijd voor gebruik op slijtage of schade. Vervang versleten of beschadigde onderdelen in assemblages om het evenwicht te behouden. Vervang beschadigde of onleesbare platen. NS. Inspecteer het netsnoer en het verlengsnoer voor gebruik op schade of slijtage. Als het snoer tijdens gebruik is beschadigd, koppel het dan los van de directe voeding. RAAK DE KABEL NIET AAN VOORDAT DE STROOM UITGEKOPPELD WORDT. Gebruik het apparaat niet als de kabel beschadigd of vernietigd is. 3 Gebruik A. Blaf alleen bij daglicht of bij goed kunstlicht. B. Vermijd het maaien van nat gras. C. Zorg er altijd voor dat uw voeten stevig op een helling staan. NS. Kom op, ren nooit. e. Maai dwars over de helling, nooit omhoog of omlaag. F. Wees uiterst voorzichtig bij het veranderen van richting op een helling. G. Maai niet op extreem glooiende hellingen. H. Let goed op wanneer u het apparaat achteruitrijdt of naar u toe trekt. l. Schakel de aandrijving van het/de maai-element(en) uit als het apparaat moet worden gekanteld bij het verplaatsen over niet-grasoppervlakken en bij transport van en naar het maaigebied. J. Gebruik het apparaat niet met beschadigde deksels of behuizingen of zonder veiligheidsvoorziening, zoals de meegeleverde deksels en/of grasopvangbakken. k. Start de motor voorzichtig volgens de instructies en zorg ervoor dat de voeten uit de buurt zijn van het/de snijstuk(ken). ik. Kantel de machine niet bij het starten van de motor, behalve wanneer deze tijdens het starten moet worden gekanteld. Kantel in dit geval niet meer dan nodig is en til alleen dat deel op dat zich van de bediener af bevindt. m. Bedien het apparaat niet terwijl u voor de uitblaasopening staat. N. Houd handen of voeten niet in de buurt van draaiende onderdelen. Let erop dat de uitwerppoort niet altijd verstopt is. O. Draag het apparaat niet met draaiende motor. P. Stop het apparaat en trek de stekker uit het stopcontact. Zorg ervoor dat alle bewegende delen niet in beweging zijn - elke keer dat u wegloopt van het apparaat, - voordat u de uitlaat schoonmaakt of duwt, - voordat u het apparaat inspecteert, schoonmaakt of repareert, - na geraakt te zijn door een vreemd voorwerp. Controleer het apparaat op schade en voer zo nodig reparaties uit voordat u het apparaat opnieuw start en in gebruik neemt als het apparaat overmatig begint te trillen (onmiddellijk controleren) - controleer op schade, - Vervang of repareer een defect onderdeel, - Controleer eventuele losse onderdelen en draai ze vast. 4 Onderhoud en opslag A. Houd alle moeren, bouten en schroeven in goede staat om er zeker van te zijn dat de unit veilig zal werken. B. Controleer de grasopvangbak regelmatig op slijtage of beschadigingen. C. Wees voorzichtig bij units met meerdere messen, aangezien rotatie van één snijelement kan leiden tot rotatie van andere messen. NS. Wees voorzichtig bij het afstellen van het apparaat om te voorkomen dat uw vingers tussen de bewegende bladen en de vaste delen van het apparaat komen. e. Laat het apparaat altijd afkoelen voor de volgende keer opstarten. F. Wees voorzichtig bij het bedienen van de messen, ook al is de aandrijving uitgeschakeld, aangezien de messen nog kunnen ronddraaien. G. Vervang om veiligheidsredenen versleten of beschadigde onderdelen. Gebruik alleen originele reserveonderdelen en uitrusting.

5. aanbevelingen voor apparatuur van klasse II

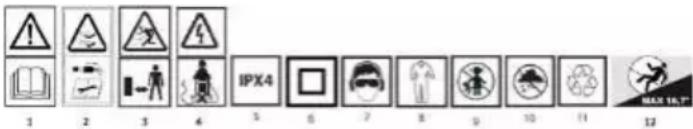

Het apparaat moet worden gevoed door een aardlekschakelaar (RCD) met een uitschakelstroom van maximaal 30 mA. Verklaring van gebruikte pictogrammen

1. WAARSCHUWING Lees deze handleiding

Houd omstanders op voldoende afstand

3. pas op voor de scherpe randen van de messen. De messen draaien

als de motor is uitgeschakeld - Trek de stekker uit het stopcontact voor onderhoud of als het netsnoer beschadigd is Houd het flexibele netsnoer uit de buurt van het snijelement Beschermingsklasse IPX4 6 Tweede klas bescherming Draag persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbeschermers)

8. gebruik beschermende kleding

9. houd kinderen uit de buurt van het gereedschap

10. bescherm het apparaat tegen vocht

Maximale helling waarop u kunt werken

CONSTRUCTIE EN TOEPASSING

De elektrische grasmaaier is een klasse II geïsoleerde machine. Het wordt aangedreven door een enkelfasige wisselstroomcommutatormotor. De maaier is ontworpen voor het maaien van gazons in de moestuin. Gebruik alleen accessoires die geschikt zijn voor deze machine en volg de instructies in de gebruiksaanwijzing. Maai het gras in gelijke reepjes. De maaier kan worden geduwd of getrokken. De maaier is uitsluitend ontworpen voor amateurgebruik. Misbruik het apparaat niet. BESCHRIJVING VAN DE GRAFISCHE PAGINA'S FIG. EEN De volgende nummering verwijst naar de apparaatcomponenten die op de grafische pagina's van deze handleiding worden weergegeven.

12. Onderste geleider

• Er kunnen verschillen zijn tussen de tekening en het product.

1. Maaier met geleiders

4. Clips voor het bevestigen van de kabel

5. Handvat van de grasvanger

KLAAR MAKEN De glijbaan monteren Pas de onderste geleider aan

• Breng het onderste stuur omhoog tot de gewenste positie afb. C1en zet het vervolgens op zijn plaats vast met de klemknop van het zaagblad

• Laat de vergrendelknop (1) afb. los. B en draai het onderste stuur (2) naar de juiste positie en vergrendel vervolgens de knop om het onderste stuur op zijn plaats vast te zetten. Monteer de bovenste geleider op de onderste geleider met de knop en de borgring van de geleider (Fig. C) Grascontainer installatie

• Monteer de houder: Plaats de bovenkant van de tank op een vlakke ondergrond, steek de lipjes van de houder in de gaten en druk de houder vervolgens naar beneden om hem op zijn plaats te vergrendelen. Afb.D1

• Installeer vervolgens het onderste gaasgedeelte, plaats het in de gleuf in het bovenste stijve tankgedeelte en zorg ervoor dat de rand vergrendeld is door de vergrendelingen.

• Druk vervolgens het onderste (gaas) deel van de tank op de metalen klem met behulp van de klemmen op het gaas.

• Om de grasopvangbak op de maaier te plaatsen, tilt u de grasuitwerpbescherming van de maaier en plaatst u de opvangbak op de lipjes op de metalen beugel (b) van de maaier (a) fig. D2. Een correct geïnstalleerde trechter wordt getoond in afb. D3 De voeding aansluiten De netspanning moet zijn zoals aangegeven op het typeplaatje (230- 240V). De stroombeveiliging van het lichtnet moet min. 10 A

• Zet het netsnoer van de maaier vast zoals weergegeven in afbeelding

• Steek de stekker van de maaier in de aansluitbus van de verlengkabel fig. E2. Beveilig de verlengkabel tegen vallen en loskoppelen in de houder onder de schakelaar fig. E2 BEDIENING / INSTELLINGEN WAARSCHUWING! - Schakel het apparaat niet in voordat het volledig is gemonteerd. Controleer het verlengsnoer altijd op beschadigingen voordat u het apparaat inschakelt, gebruik alleen een onbeschadigd verlengsnoer. Voorzichtigheid: Een beschadigd verlengsnoer kan erg gevaarlijk zijn! Gevaar voor leven en gezondheid van de gebruiker - Wanneer u probeert de maaier in hoog gras te laten lopen, kan de motor oververhit raken en beschadigd raken. De maaier inschakelen:

1. Om de maaier te starten, houdt u de veiligheidsknop (3) ingedrukt

zoals weergegeven in afbeelding E3, trekt u aan de schakelhendel (2). richting het stuur. Na het volgen van de stappen in de eerder getoonde volgorde, zal de maaier starten.

2. Om de maaier uit te zetten, laat u de schakelhendel (2) los.

Opmerking: Het is niet nodig om de veiligheidsknop (3) ingedrukt te houden nadat het apparaat is gestart. De maaihoogte instellen Waarschuwing! Schakel de maaier uit door de schakelhendel los te laten en wacht tot de motor en het mes stoppen voordat u de maaihoogte afstelt. De messen blijven enkele seconden draaien nadat de machine is uitgeschakeld, een draaiend mes kan letsel veroorzaken. Voor de eerste maaibeurt van het seizoen of na een lange tijd sinds de laatste maaibeurt, selecteert u een instelling voor hoog maaien. Tips: Begin bij lang gras met de hoogste stand te maaien en verlaag daarna geleidelijk de maaihoogte. Wanneer en hoe een grasopvangbak opzetten en afbreken? Bevestig de grasopvangbak voordat u de maaier bedient, zie hierboven voor details over de installatie van de grasopvangbak. Wanneer de maaier draait, zal een luchtstoot van het draaiende mes de grasindicatorklep fig G1 naar buiten duwen. Als de grasopvangbak vol is, ligt de indicatorklep plat fig. G2 De grasopvangbak uitschakelen Opmerking: Leeg de tank wanneer deze vol is om te voorkomen dat de uitlaatpoort verstopt raakt en de motor onnodig wordt overbelast. Koppel de grasopvangbak als volgt los:

1. Til de achterste grasuitlaatbescherming op die zich bovenop de

2. Til de grasopvangbak omhoog om deze los te maken van het

3. Laat de achterste grasuitlaatbescherming omlaag zakken.

Opmerking: Plaats tijdens het maaien het verlengsnoer veilig op een trottoir, pad of reeds gemaaid terrein. WAARSCHUWING! Wanneer de motor is uitgeschakeld, blijft het mes nog een paar seconden draaien, dus raak de onderkant van de maaier niet aan totdat het mes stopt! Waarschuwing! Laat de motor tijdens het maaien niet onder overbelasting draaien. Wanneer de motor overbelast raakt, vertraagt het motortoerental en hoort u een verandering in het motorgeluid. Als dit gebeurt, stop dan met maaien, laat de schakelhendel los en verhoog de maaihoogte. Een storing kan schade aan de machine veroorzaken. Kies een maaihoogte die geschikt is voor de gewenste grashoogte. Maai indien nodig in meerdere gangen zodat de maximale grasmaaihoogte per keer 4 cm is. Zorg er bij het maaien voor dat u gebieden vermijdt die de vrije beweging van het verlengsnoer kunnen belemmeren. Blad Koppel de maaier altijd los voordat u het mes op enigerlei wijze controleert. Denk eraan dat het mes na het stoppen van de motor nog een paar seconden zal blijven draaien voordat het stopt. Probeer het mes nooit te stoppen. Controleer regelmatig of het mes goed is bevestigd, in goede staat verkeert en goed is geslepen. Vervang deze indien nodig. Als het roterende mes een voorwerp raakt, stop dan de maaier en wacht tot het mes volledig tot stilstand is gekomen. Controleer vervolgens de staat van het mes en de meshouder. Vervang het mes onmiddellijk als het beschadigd is.

BEDIENING EN ONDERHOUD

Waarschuwing! Stop de maaier en haal de stekker uit het stopcontact voordat u de grasopvangbak verwijdert. Trek altijd de stekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert! Opmerking: Voer regelmatig het volgende onderhoud uit om een lange en betrouwbare service te garanderen:

• Controleer op duidelijke gebreken zoals een los, losgeraakt of beschadigd mes, losse hulpstukken en versleten of beschadigde onderdelen van de maaier.

• Controleer of de afdekkingen en beschermingen onbeschadigd zijn en goed op de maaier zijn bevestigd.

• Voer het nodige onderhoud/inspectie of reparatie uit voordat u de maaier gebruikt. Waarschuwing: Vergeet niet om contact op te nemen met een professioneel onderhoudsbureau wanneer u het mes vervangt. Waarschuwing:Voer nooit montage- of afstelwerkzaamheden uit terwijl de voeding op de maaier is aangesloten. Zorg er altijd voor dat de aan/uit-knop in de uit-stand staat en dat de stekker uit het verlengsnoer is gehaald. Schoonmaak: Spuit geen water op het apparaat. Binnendringend water kan onderdelen zoals de schakelaar/stekker en de elektromotor beschadigen. Reinig het apparaat met een doek, handborstel, enz. Overleg met Service is vereist: (a) Als de maaier een voorwerp raakt. (b) Als de motor plotseling stopt c) Als het mes verbogen is (niet uitlijnen!) d) Als de motoras verbogen is (niet uitlijnen!) Het wordt aanbevolen om het maaimes aan het einde van het maaiseizoen te vervangen. Laat het maaimes altijd vervangen door een erkend servicecentrum (vereist mesbalansmeting). Een ongebalanceerd mes veroorzaakt hevige trillingen van de maaier en een risico op ongevallen!66

Controleren van de grasopvangbak en eventuele beschadigde onderdelen Controleer de grastank vaker op tekenen van slijtage. Vervang versleten of beschadigde onderdelen. Gebruik voor onderhoud alleen originele reserveonderdelen. Het onderdeel dat het meest aan slijtage onderhevig is, is het mes. Controleer regelmatig de staat van het mes en de houder. Vervang het mes als het versleten is. Als er overmatige trillingen van de maaier zijn, is dit een teken van een onjuiste mesbalans of vervorming als gevolg van schokken. Vervang in dit geval het mes. De maaier opbergen:

• Koppel het netsnoer los.

• Laat de motor ongeveer 30 minuten afkoelen.

• Controleer, repareer of vervang elk netsnoer dat tekenen van slijtage of schade vertoont.

• Draai versleten, losse of beschadigde onderdelen vast of vervang ze en maak ze grondig schoon.

• Reinig de buitenkant van het apparaat grondig met een zachte borstel en doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en vuil, vooral uit de ventilatieopeningen.

• Draai het apparaat op zijn kant en reinig het mes en de mesbeschermer. Als er grassprieten op of in de buurt van het mes zitten, verwijder ze dan met een houten of plastic gereedschap om het mes te beschermen.

• Om uw maaier tegen roest te beschermen, veegt u alle blootgestelde metalen delen af met een in olie gedrenkte doek of spuit u licht in met vet.

• Bewaar de maaier en het verlengsnoer op een afgesloten, droge plaats buiten het bereik van kinderen om onbevoegd gebruik of schade te voorkomen.

• Dek losjes af met een zeil voor extra bescherming.

• Zorg er bij transport voor dat het apparaat goed aan het voertuig is bevestigd.

• Om de opbergruimte van de maaier te verkleinen, kan de bovenste handgreep worden ingeklapt zoals weergegeven in afbeelding B. Opmerking: beknel het netsnoer niet wanneer u het handvat inklapt. Zorg ervoor dat deze niet vast komt te zitten of verstrikt raakt bij het in- of uitklappen van de bovenste handgreep. PROBLEEMOPLOSSEN Trek altijd de stekker uit het stopcontact en wacht tot het mes stopt voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Symptoom Mogelijk probleem Oplossing Het apparaat werkt niet Uitschakelen Schakel de stroom in Stopcontact beschadigd Gebruik een werkend stopcontact Beschadigd verlengsnoer Controleer, vervang indien beschadigd. Het gras is te hoog Verhoog de maaihoogte Veiligheids- /overbelastingsbeveiligi ng is geactiveerd Laat een paar minuten afkoelen en verhoog de maaihoogte Bedien de schakelhendel op dit moment niet, omdat dit de resettijd van de veiligheidsbeveiliging verlengt De maaier werkt met tussenpoze

Beschadigd verlengsnoer Controleer, vervang indien beschadigd De grasbak is vol. Leeg de grasopvangbak. De interne bedrading van de maaier is beschadigd contact service De maaier werkt niet goed Maaihoogte te laag Verhoog de maaihoogte Het snijblad scheurt het gras of snijdt niet Vervang het mes Onderkant machine ernstig verstopt Maak het apparaat schoon Blad ondersteboven gemonteerd Bevestig het mes in de juiste positie Het snijblad draait niet Snijmes geblokkeerd Ernstige schade, neem contact op met het servicecentrum Bladmoer/bout los. Draai de bladmoer/bout vast Overmatige trillingen/gel uid Bladmoer / bout los Draai de bladmoer/bout vast Snijmes beschadigd Vervang het mes TECHNISCHE SPECIFICATIES BEOORDELDE GEGEVENS: Elektrische maaier 59G474 Parameter Waarde Voedingsspanning: 230 V wisselstroom Machtsfrequentie: 50 Hz Nominaal vermogen: 1500 W Spindelsnelheid onbelast 3500 min-1 Mate van bescherming IPX4 Maaidiameter 360 mm Maaihoogtebereik 20/35/50 mm Capaciteit grasopvang 35 liter Beschermingsklasse

Massa 11 kg Productiejaar

59G474 geeft zowel het type als de machineaanduiding aan

GELUID EN TRILLING GEGEVENS

Geluidsdruk niveau LpA= 82,6 dB(A) K= 3 dB(A) Geluidsvermogenniveau LwA= 94,4 dB(A) K= 1,89 dB(A) Trillingsversnellingswaarden ah= 3,44 m/s2 K= 1,5 m/s2 Informatie over geluid en trillingen Het door de apparatuur afgegeven geluidsniveau wordt beschreven door: het uitgezonden geluidsdrukniveau LpA en het geluidsvermogensniveau LwA (waarbij K staat voor meetonzekerheid). De trillingen die door de apparatuur worden uitgezonden, worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid is). Het geluidsdrukniveau LpA, het geluidsvermogensniveau LwA en de in deze handleiding gespecificeerde trillingsversnelling ah zijn gemeten volgens EN 60335-2-77. Het aangegeven trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als de machine voor andere toepassingen of met ander werkgereedschap wordt gebruikt, kan het trillingsniveau veranderen. Een hoger trillingsniveau wordt veroorzaakt door onvoldoende of onregelmatig onderhoud aan de machine. Bovenstaande redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele levensduur. Om de blootstelling aan trillingen nauwkeurig in te schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of ingeschakeld maar niet voor het werk wordt gebruikt. Wanneer alle factoren nauwkeurig worden geschat, kan de totale blootstelling aan trillingen veel lager zijn. Om de gebruiker te beschermen tegen de effecten van trillingen, moeten aanvullende veiligheidsmaatregelen worden getroffen, zoals: cyclisch onderhoud van het apparaat en werkgereedschap, het waarborgen van de juiste handtemperatuur en een goede werkorganisatie. MILIEUBESCHERMING Elektrisch aangedreven producten mogen niet met het huisvuil worden weggegooid, maar moeten worden gerecycled bij een daarvoor bestemde afvalverwerkingsinstallatie. Raadpleeg uw productdealer of plaatselijke overheid voor informatie over afvalverwerking. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet schadelijk zijn voor het milieu. Apparatuur die niet wordt gerecycled, vormt een potentieel gevaar voor het milieu en de menselijke gezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa met hoofdkantoor in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") informeert dat alle auteursrechten op de inhoud van deze handleiding (hierna: "Handleiding"), inclusief onder andere. De tekst, foto's, diagrammen, tekeningen, evenals de samenstelling ervan, behoren exclusief toe aan Grupa Topex en zijn onderworpen aan wettelijke bescherming krachtens de wet van 4 februari 1994 inzake auteursrechten en naburige rechten (dwz Journal of Laws 2006 No. 90 pos. 631 zoals aangepast). Kopiëren, verwerken, publiceren, wijzigen voor commerciële doeleinden van de gehele handleiding, evenals de afzonderlijke componenten ervan, zonder de schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot burgerlijke en strafrechtelijke aansprakelijkheid.
