GEBRUIKSAANWIJZING 59G475 Graphite

GRASMAAIERS Veiligheid bij het gebruik van maaimachines op netstroom in de praktijk

a. Lees de instructies zorgvuldig door. Maak uzelf vertrouwd met de bediening en het juiste gebruik van het apparaat. b. Laat de apparatuur nooit bedienen door kinderen of personen die niet bekend zijn met de bedieningsinstructies. Nationale voorschriften kunnen de precieze leeftijd van de bediener voorschrijven. c. Maai nooit als er andere mensen, vooral kinderen of huisdieren, in de buurt zijn. d. Vergeet niet dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren voor andere personen of het milieu.

a. Draag tijdens het maaien altijd stevig schoeisel en een lange broek. Bedien de machine niet met blote voeten of op open sandalen. Vermijd beschadigde kleding die te los zit of bungelende bandjes of linten heeft. b. Inspecteer de ruimte waar het apparaat gebruikt gaat worden zorgvuldig en verwijder alle voorwerpen die het apparaat kunnen binnendringen. c. Controleer messen, bouten en mesassemblageapparatuur altijd op slijtage of schade voor gebruik. Vervang versleten of beschadigde onderdelen in assemblages om het evenwicht te bewaren. Vervang beschadigde of onleesbare platen. d. Controleer het netsnoer en het verlengsnoer voor gebruik op beschadigingen of slijtage. Als het snoer beschadigd is tijdens het gebruik, moet het worden losgekoppeld van de directe voeding. RAAK DE KABEL NIET AAN VOORDAT U DE VOEDING LOSKOPPELT. Gebruik het apparaat niet als de kabel beschadigd of kapot is. 3 Gebruik a. Blaf alleen bij daglicht of goed kunstlicht. b. Vermijd het maaien van nat gras. c. Zorg er altijd voor dat je benen op een helling stevig staan. d. Kom op, nooit rennen. e. Maai dwars op de helling, nooit omhoog of omlaag. f. Wees extra voorzichtig wanneer je van richting verandert op een helling. g. Maai niet op te steile hellingen. h. Let goed op wanneer u achteruit rijdt of het apparaat naar u toe trekt.

i. Schakel de aandrijving van het maaielement of de maaielementen uit als

het apparaat moet worden gekanteld wanneer het op andere oppervlakken dan gras wordt verplaatst en wanneer het van en naar het maaigebied wordt vervoerd. j. Gebruik het apparaat niet met beschadigde deksels of behuizingen of zonder veiligheidsvoorziening, zoals de bijgeleverde grasbeschermers en/of bakken. k. Start de motor voorzichtig volgens de instructies en zorg ervoor dat de voeten uit de buurt van het snijelement zijn. l. Kantel de machine niet bij het starten van de motor, behalve als dit nodig is tijdens het opstarten. Kantel in dat geval niet meer dan nodig en til alleen het deel op dat van de machinist is verwijderd. m. Start het apparaat niet terwijl u voor de uitstroomopening staat. n. Houd uw handen en voeten niet in de buurt van draaiende onderdelen. Zorg ervoor dat de uitwerppoort niet verstopt raakt. o. Draag het apparaat niet met draaiende motor. p. Stop het apparaat en trek de stekker uit het stopcontact. Zorg ervoor dat alle bewegende delen niet in beweging zijn - elke keer dat je het apparaat verlaat, - voordat u de uitlaat schoonmaakt of indrukt, - voordat u het apparaat controleert, reinigt of repareert,72

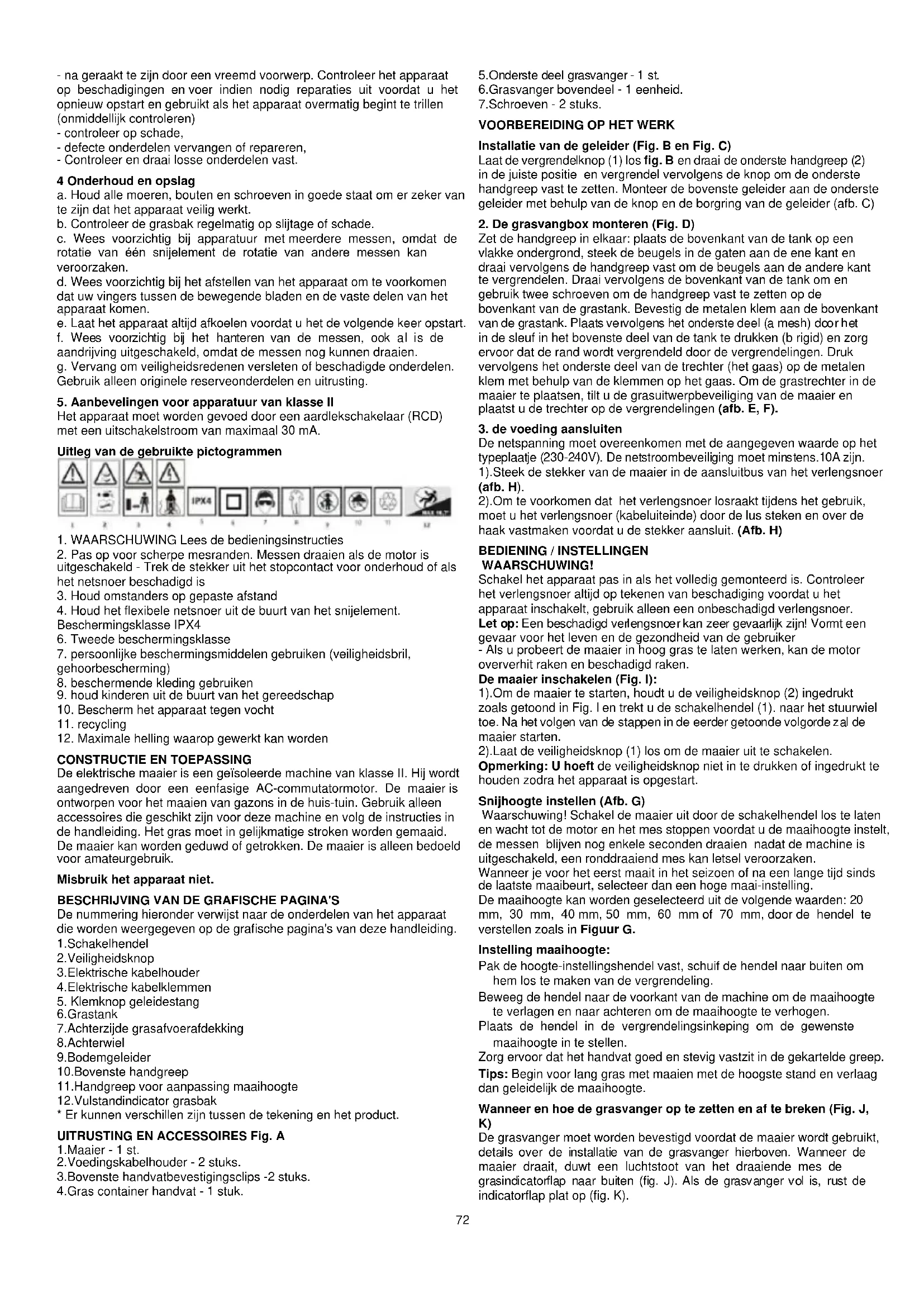

- na geraakt te zijn door een vreemd voorwerp. Controleer het apparaat op beschadigingen en voer indien nodig reparaties uit voordat u het opnieuw opstart en gebruikt als het apparaat overmatig begint te trillen (onmiddellijk controleren) - controleer op schade, - defecte onderdelen vervangen of repareren, - Controleer en draai losse onderdelen vast. 4 Onderhoud en opslag a. Houd alle moeren, bouten en schroeven in goede staat om er zeker van te zijn dat het apparaat veilig werkt. b. Controleer de grasbak regelmatig op slijtage of schade. c. Wees voorzichtig bij apparatuur met meerdere messen, omdat de rotatie van één snijelement de rotatie van andere messen kan veroorzaken. d. Wees voorzichtig bij het afstellen van het apparaat om te voorkomen dat uw vingers tussen de bewegende bladen en de vaste delen van het apparaat komen. e. Laat het apparaat altijd afkoelen voordat u het de volgende keer opstart. f. Wees voorzichtig bij het hanteren van de messen, ook al is de aandrijving uitgeschakeld, omdat de messen nog kunnen draaien. g. Vervang om veiligheidsredenen versleten of beschadigde onderdelen. Gebruik alleen originele reserveonderdelen en uitrusting.

5. Aanbevelingen voor apparatuur van klasse II

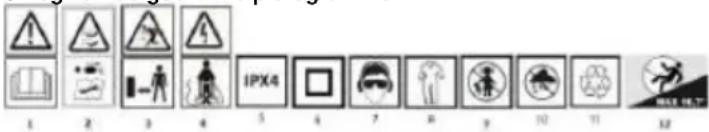

Het apparaat moet worden gevoed door een aardlekschakelaar (RCD) met een uitschakelstroom van maximaal 30 mA. Uitleg van de gebruikte pictogrammen

1. WAARSCHUWING Lees de bedieningsinstructies

2. Pas op voor scherpe mesranden. Messen draaien als de motor is

uitgeschakeld - Trek de stekker uit het stopcontact voor onderhoud of als het netsnoer beschadigd is

3. Houd omstanders op gepaste afstand

4. Houd het flexibele netsnoer uit de buurt van het snijelement.

7. persoonlijke beschermingsmiddelen gebruiken (veiligheidsbril,

8. beschermende kleding gebruiken

9. houd kinderen uit de buurt van het gereedschap

10. Bescherm het apparaat tegen vocht

12. Maximale helling waarop gewerkt kan worden

CONSTRUCTIE EN TOEPASSING

De elektrische maaier is een geïsoleerde machine van klasse II. Hij wordt aangedreven door een eenfasige AC-commutatormotor. De maaier is ontworpen voor het maaien van gazons in de huis-tuin. Gebruik alleen accessoires die geschikt zijn voor deze machine en volg de instructies in de handleiding. Het gras moet in gelijkmatige stroken worden gemaaid. De maaier kan worden geduwd of getrokken. De maaier is alleen bedoeld voor amateurgebruik. Misbruik het apparaat niet.

BESCHRIJVING VAN DE GRAFISCHE PAGINA'S

De nummering hieronder verwijst naar de onderdelen van het apparaat die worden weergegeven op de grafische pagina's van deze handleiding. 1.Schakelhendel 2.Veiligheidsknop 3.Elektrische kabelhouder 4.Elektrische kabelklemmen

5. Klemknop geleidestang

6.Grastank 7.Achterzijde grasafvoerafdekking 8.Achterwiel 9.Bodemgeleider 10.Bovenste handgreep 11.Handgreep voor aanpassing maaihoogte 12.Vulstandindicator grasbak

• Er kunnen verschillen zijn tussen de tekening en het product. UITRUSTING EN ACCESSOIRES Fig. A 1.Maaier - 1 st. 2.Voedingskabelhouder - 2 stuks. 3.Bovenste handvatbevestigingsclips -2 stuks. 4.Gras container handvat - 1 stuk. 5.Onderste deel grasvanger - 1 st. 6.Grasvanger bovendeel - 1 eenheid. 7.Schroeven - 2 stuks.

VOORBEREIDING OP HET WERK

Installatie van de geleider (Fig. B en Fig. C) Laat de vergrendelknop (1) los fig. B en draai de onderste handgreep (2) in de juiste positie en vergrendel vervolgens de knop om de onderste handgreep vast te zetten. Monteer de bovenste geleider aan de onderste geleider met behulp van de knop en de borgring van de geleider (afb. C)

2. De grasvangbox monteren (Fig. D)

Zet de handgreep in elkaar: plaats de bovenkant van de tank op een vlakke ondergrond, steek de beugels in de gaten aan de ene kant en draai vervolgens de handgreep vast om de beugels aan de andere kant te vergrendelen. Draai vervolgens de bovenkant van de tank om en gebruik twee schroeven om de handgreep vast te zetten op de bovenkant van de grastank. Bevestig de metalen klem aan de bovenkant van de grastank. Plaats vervolgens het onderste deel (a mesh) door het in de sleuf in het bovenste deel van de tank te drukken (b rigid) en zorg ervoor dat de rand wordt vergrendeld door de vergrendelingen. Druk vervolgens het onderste deel van de trechter (het gaas) op de metalen klem met behulp van de klemmen op het gaas. Om de grastrechter in de maaier te plaatsen, tilt u de grasuitwerpbeveiliging van de maaier en plaatst u de trechter op de vergrendelingen (afb. E, F).

3. de voeding aansluiten

De netspanning moet overeenkomen met de aangegeven waarde op het typeplaatje (230-240V). De netstroombeveiliging moet minstens.10A zijn. 1).Steek de stekker van de maaier in de aansluitbus van het verlengsnoer (afb. H). 2).Om te voorkomen dat het verlengsnoer losraakt tijdens het gebruik, moet u het verlengsnoer (kabeluiteinde) door de lus steken en over de haak vastmaken voordat u de stekker aansluit. (Afb. H) BEDIENING / INSTELLINGEN WAARSCHUWING! Schakel het apparaat pas in als het volledig gemonteerd is. Controleer het verlengsnoer altijd op tekenen van beschadiging voordat u het apparaat inschakelt, gebruik alleen een onbeschadigd verlengsnoer. Let op: Een beschadigd verlengsnoer kan zeer gevaarlijk zijn! Vormt een gevaar voor het leven en de gezondheid van de gebruiker - Als u probeert de maaier in hoog gras te laten werken, kan de motor oververhit raken en beschadigd raken. De maaier inschakelen (Fig. I): 1).Om de maaier te starten, houdt u de veiligheidsknop (2) ingedrukt zoals getoond in Fig. I en trekt u de schakelhendel (1). naar het stuurwiel toe. Na het volgen van de stappen in de eerder getoonde volgorde zal de maaier starten. 2).Laat de veiligheidsknop (1) los om de maaier uit te schakelen. Opmerking: U hoeft de veiligheidsknop niet in te drukken of ingedrukt te houden zodra het apparaat is opgestart. Snijhoogte instellen (Afb. G) Waarschuwing! Schakel de maaier uit door de schakelhendel los te laten en wacht tot de motor en het mes stoppen voordat u de maaihoogte instelt, de messen blijven nog enkele seconden draaien nadat de machine is uitgeschakeld, een ronddraaiend mes kan letsel veroorzaken. Wanneer je voor het eerst maait in het seizoen of na een lange tijd sinds de laatste maaibeurt, selecteer dan een hoge maai-instelling. De maaihoogte kan worden geselecteerd uit de volgende waarden: 20 mm, 30 mm, 40 mm, 50 mm, 60 mm of 70 mm, door de hendel te verstellen zoals in Figuur G. Instelling maaihoogte: Pak de hoogte-instellingshendel vast, schuif de hendel naar buiten om hem los te maken van de vergrendeling. Beweeg de hendel naar de voorkant van de machine om de maaihoogte te verlagen en naar achteren om de maaihoogte te verhogen. Plaats de hendel in de vergrendelingsinkeping om de gewenste maaihoogte in te stellen. Zorg ervoor dat het handvat goed en stevig vastzit in de gekartelde greep. Tips: Begin voor lang gras met maaien met de hoogste stand en verlaag dan geleidelijk de maaihoogte. Wanneer en hoe de grasvanger op te zetten en af te breken (Fig. J,

De grasvanger moet worden bevestigd voordat de maaier wordt gebruikt, details over de installatie van de grasvanger hierboven. Wanneer de maaier draait, duwt een luchtstoot van het draaiende mes de grasindicatorflap naar buiten (fig. J). Als de grasvanger vol is, rust de indicatorflap plat op (fig. K).73

Koppel de grascontainer los. Opmerking: Leeg de tank wanneer deze vol is om te voorkomen dat de uitlaat wordt geblokkeerd en de motor onnodig wordt overbelast. Koppel de grastrechter los door de volgende stappen uit te voeren: 1.Til de achterste grasuitlaatbescherming op die bovenop de grastank zit, 2.Til de grastank omhoog om hem los te koppelen van de behuizing van de maaier. 3.Laat de bescherming van de achterste grasuitlaat naar beneden zakken. Let op: Leg het verlengsnoer tijdens het maaien veilig op de stoep, het pad of gebieden die al gemaaid zijn. WAARSCHUWING! Wanneer de motor stopt, blijft het mes nog enkele seconden draaien, dus raak de onderkant van de maaier niet aan totdat het mes is gestopt! Waarschuwing! Laat de motor tijdens het maaien niet overbelast draaien. Wanneer een motor overbelast raakt, vertraagt het motortoerental en hoort u een verandering in het motorgeluid. Wanneer dit gebeurt, moet u stoppen met maaien, de schakelhendel loslaten en de maaihoogte verhogen. Als u dit niet doet, kan dit schade aan de machine veroorzaken. Kies een maaihoogte die geschikt is voor de gewenste grashoogte. Maai indien nodig in verschillende gangen zodat de maximale maaihoogte in één gangen 4 cm is. Zorg er bij het maaien voor dat u gebieden vermijdt die de vrije beweging van het verlengsnoer kunnen belemmeren. Blad Haal altijd de stekker uit het stopcontact voordat u het mes op welke manier dan ook controleert. Als de motor is gestopt, denk er dan aan dat het maaimes nog een paar seconden doordraait voordat het stopt. Probeer het maaimes nooit te stoppen. Controleer regelmatig of het maaimes correct gemonteerd is, of het in goede staat is en of het goed geslepen is. Vervang het indien nodig. Als het draaiende mes een voorwerp raakt, stop dan de maaier en wacht tot het mes volledig tot stilstand is gekomen. Controleer vervolgens de toestand van het mes en de meshouder. Vervang het mes onmiddellijk als het beschadigd is.

BEDIENING EN ONDERHOUD

Waarschuwing! Stop de maaier en verwijder de stekker uit het stopcontact voordat u de grasvanger verwijdert. Trek altijd de stekker uit het stopcontact voordat u onderhoud of schoonmaakwerkzaamheden uitvoert! Opmerking: Voer het volgende onderhoud regelmatig uit om een lange en betrouwbare service te garanderen:

• Controleer op duidelijke defecten zoals een los, losgeschoten of beschadigd mes, losse bevestigingen en versleten of beschadigde maaieronderdelen.

• Controleer of de beschermkappen en afschermingen onbeschadigd zijn en goed op de maaier zijn bevestigd. Voer het nodige onderhoud/inspectie of reparaties uit voordat u de maaier gebruikt. Waarschuwing: Neem contact op met een professioneel onderhoudsbedrijf als je een blad vervangt. Waarschuwing: Voer nooit montage- of afstelwerkzaamheden uit terwijl de voeding op de maaier is aangesloten. Zorg er altijd voor dat de aan/uit-knop in de uit-stand staat en dat de stekker uit het verlengsnoer is getrokken. Schoonmaken:

1. Spuit het apparaat niet af met water. Het binnendringen van water kan

onderdelen zoals de schakelaar/stekker en de elektromotor beschadigen.

2. Reinig het apparaat met een doek, handborstel enz.

Overleg met de Service is vereist: (a) Als de maaier een voorwerp raakt. (b) Als de motor plotseling stopt c) Als het blad verbogen is (niet uitlijnen!) d) Als de motoras krom is (niet uitlijnen!) Het wordt aanbevolen om het maaimes aan het einde van het maaiseizoen te vervangen. Laat het maaimes altijd vervangen door een erkend servicecentrum (hiervoor moet de maaibalans worden gemeten). Een ongebalanceerd mes veroorzaakt hevige trillingen van de maaier en een risico op ongelukken! Controleren van de grasvangbak en eventuele beschadigde onderdelen Controleer de grastank vaker op tekenen van slijtage. Vervang versleten of beschadigde onderdelen. Gebruik alleen originele reserveonderdelen voor onderhoud. Het onderdeel dat het meest onderhevig is aan slijtage is het blad. Controleer de toestand van het blad en de houder regelmatig. Als het mes versleten is, vervang het dan. Als de maaier overmatig trilt, is dit een teken dat het blad niet goed is uitgebalanceerd of vervormd is door schokken. Vervang in dat geval het mes. De maaier opbergen:

• Koppel het netsnoer los.

• Laat de motor ongeveer 30 minuten afkoelen.

• Controleer, repareer of vervang voedingskabels die tekenen van slijtage of schade vertonen.

• Draai versleten, losse of beschadigde onderdelen vast of vervang ze en reinig ze grondig.

• Maak de buitenkant van het toestel grondig schoon met een zachte borstel en doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en vuil, vooral van de ventilatieopeningen.

• Draai het apparaat op zijn kant en reinig het blad en de beschermkap. Als er grassprieten op of rond het blad zitten, verwijder deze dan met een houten of plastic gereedschap om het blad te beschermen.

• Om de maaier te beschermen tegen roest, veeg je alle blootliggende metalen onderdelen af met een doek die is gedrenkt in olie of spray je ze in met een licht vet.

• Bewaar de maaier en het verlengsnoer op een gesloten, droge plaats buiten het bereik van kinderen om ongeoorloofd gebruik of beschadiging te voorkomen.

• Dek losjes af met een dekzeil voor extra bescherming.

• Vergeet niet om het toestel goed vast te maken aan het voertuig als u het vervoert.

• Om de opbergruimte van de maaier te verkleinen, kan de bovenste handgreep worden ingeklapt, zoals getoond in Fig. B. Opmerking: Druk niet op het elektriciteitssnoer wanneer u de handgreep inklapt. Zorg ervoor dat het niet vast komt te zitten of verstrikt raakt wanneer u de bovenste handgreep in- of uitvouwt. PROBLEEMOPLOSSING Trek altijd de stekker uit het stopcontact en wacht tot het mes stopt voordat u onderhoud of schoonmaakwerkzaamheden uitvoert. Symptoom Mogelijk probleem Oplossing Apparaat werkt niet Uitschakelen Schakel de voeding in Stopcontact defect Gebruik een werkend stopcontact Verlengkabel defect Controleren, vervangen indien beschadigd. Te hoog gras Snijhoogte verhogen Veiligheids- /overbelastingsbeveiligi ng is geactiveerd Laat een paar minuten afkoelen en verhoog de maaihoogte Bedien de schakelhendel op dit moment niet, omdat dit de reset-tijd van de veiligheidsafscherming verlengt. De maaier werkt met tussenpozen Verlengkabel defect Controleren, vervangen indien beschadigd De grasbak is vol. Leeg de grasbak. De interne bedrading van de maaier is beschadigd Contact opnemen met de service Maaier werkt niet goed Snijhoogte te laag Snijhoogte verhogen Maaimes schokt het gras of maait niet Vervang het blad Onderkant machine ernstig verstopt Het apparaat reinigen Blad ondersteboven gemonteerd Zet het blad in de juiste positie Maaimes draait niet Snijmes geblokkeerd Ernstige schade - contact opnemen met service aanbevolen Bladmoer/bout los. Draai de bladmoer/bout vast Overmatige trillingen/geluid Bladmoer/bout los Draai de bladmoer/bout vast Maaimes defect Vervang het blad74

Massa 15 kg Jaar van productie

59G475 geeft zowel het type als de aanduiding van de machine aan

Informatie over geluid en trillingen Het geluidsemissieniveau van de apparatuur wordt beschreven door: het uitgestraalde geluidsdrukniveau LpA en het geluidsvermogenniveau LwA (waarbij K de meetonzekerheid is). De trillingen die door de apparatuur worden uitgestraald, worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid is). Het geluidsdrukniveau LpA , het geluidsvermogensniveau LwA en de trillingsversnellingswaarde ah die in deze instructies worden gegeven, zijn gemeten in overeenstemming met EN IEC 62841-4-3. Het opgegeven trillingsniveau ah kan worden gebruikt voor het vergelijken van apparatuur en voor een voorlopige beoordeling van blootstelling aan trillingen. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Hogere trillingsniveaus worden beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Wanneer alle factoren nauwkeurig worden geschat, kan de totale blootstelling aan trillingen aanzienlijk lager uitvallen. Om de gebruiker te beschermen tegen de effecten van trillingen, moeten aanvullende veiligheidsmaatregelen worden genomen, zoals cyclisch onderhoud van de machine en de gereedschappen, een goede handtemperatuur en een goede werkorganisatie. MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar de daarvoor bestemde voorzieningen worden gebracht. Neem contact op met de leverancier van uw product of de plaatselijke autoriteiten voor informatie over afvalverwijdering. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de menselijke gezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van deze handleiding (hierna: "Handleiding"), met inbegrip van onder andere. De tekst, foto's, diagrammen, tekeningen en de samenstelling ervan behoren uitsluitend toe aan Grupa Topex en vallen onder de wettelijke bescherming van de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren, wijzigen voor commerciële doeleinden van het volledige Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid.

EG-verklaring van overeenstemming Fabrikant: Grupa Topex Sp. z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa Product: Elektrische maaier Model: 59G475 Handelsnaam: GRAPHITE Serienummer: 00001 ÷ 99999 Deze conformiteitsverklaring wordt afgegeven onder volledige verantwoordelijkheid van de fabrikant. Het hierboven beschreven product voldoet aan de volgende documenten: Machinerichtlijn 2006/42/EG Richtlijn elektromagnetische compatibiliteit 2014/30/EU Richtlijn 2000/14/EG inzake geluidsemissie, zoals gewijzigd door 2005/88/EG Gemeten geluidsvermogensniveau LwA=94,5 db(A) K=1,84 db(A) Gegarandeerd geluidsvermogensniveau LwA=96 db(A) RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU En voldoet aan de eisen van de normen: EN 62841-1:2015+A11:2022; EN IEC 62841-4-3:2021+A11:2021; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3- 2:2019+A1:2021; EN 61000-3-3:2013+A2:2021; EN IEC 63000:2018 Aangemelde instantie: Nr. 0036, TÜV SÜD Industrie Service GmbH Westendstraße 199 80686 München Duitsland EU-certificaat van typeonderzoek nr: OR/011231/020 Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd. Naam en adres van de in de EU woonachtige persoon die gemachtigd is om het technisch dossier voor te bereiden: Ondertekend namens: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna-straat 02-285 Warschau Paweł Kowalski Kwaliteitsmedewerker TOPEX GROEP Warschau, 2023-11-27
