РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 59G475 Graphite

РУКОВОДСТВО ПО ПЕРЕВОДУ (РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ) Сетевая электрическая косилка 59G475 ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПЕРЕД ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРОИНСТРУМЕНТА И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ. ОСОБЫЕ ПОЛОЖЕНИЯ ПО БЕЗОПАСНОСТИ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ГАЗОНОКОСИЛОК Безопасность использования газонокосилок с сетевым питанием на

a. Внимательно прочитайте инструкцию. Ознакомьтесь с органами управления и правильным использованием прибора. b. Никогда не допускайте к работе с оборудованием детей или лиц, не знакомых с инструкциями по эксплуатации. Национальные правила могут определять точный возраст оператора. c. Никогда не косите, когда рядом находятся другие люди, особенно дети или домашние животные. d. Помните, что оператор или пользователь несет ответственность за несчастные случаи или опасности, которые возникают для других людей или окружающей среды.

a. При косьбе всегда надевайте прочную обувь и длинные брюки. Не работайте с машиной босыми ногами или в открытых сандалиях. Избегайте слишком свободной или болтающейся одежды, а также ремней или лент. b. Тщательно осмотрите помещение, в котором будет эксплуатироваться устройство, и уберите все предметы, которые могут попасть в устройство. c. Перед использованием всегда проверяйте ножи, болты и оборудование для сборки ножей на предмет износа или повреждений. Заменяйте изношенные или поврежденные детали в15

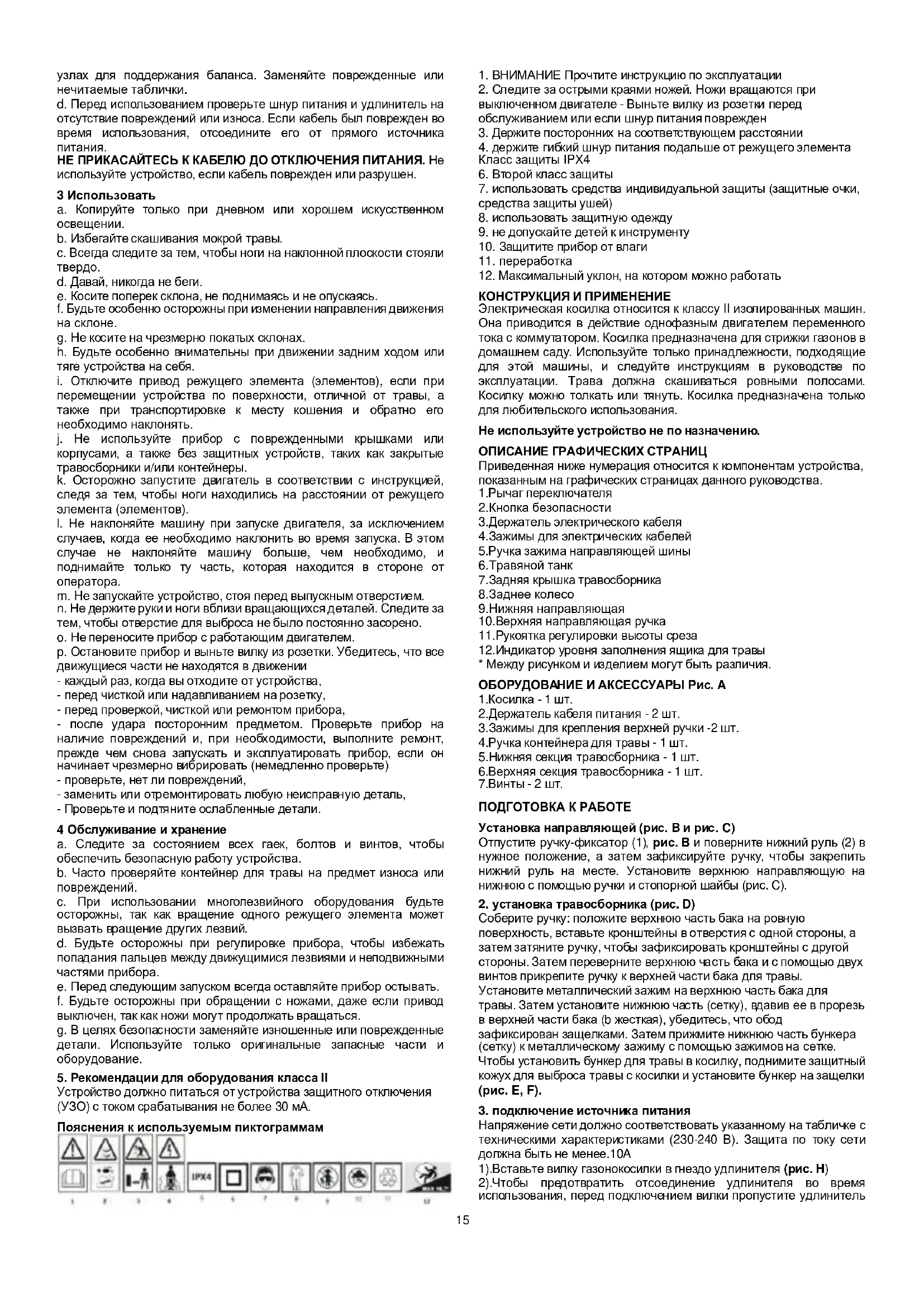

узлах для поддержания баланса. Заменяйте поврежденные или нечитаемые таблички. d. Перед использованием проверьте шнур питания и удлинитель на отсутствие повреждений или износа. Если кабель был поврежден во время использования, отсоедините его от прямого источника

НЕ ПРИКАСАЙТЕСЬ К КАБЕЛЮ ДО ОТКЛЮЧЕНИЯ ПИТАНИЯ. Не используйте устройство, если кабель поврежден или разрушен. 3 Использовать a. Копируйте только при дневном или хорошем искусственном

b. Избегайте скашивания мокрой травы. c. Всегда следите за тем, чтобы ноги на наклонной плоскости стояли

d. Давай, никогда не беги. e. Косите поперек склона, не поднимаясь и не опускаясь. f. Будьте особенно осторожны при изменении направления движения

g. Не косите на чрезмерно покатых склонах. h. Будьте особенно внимательны при движении задним ходом или тяге устройства на себя.

i. Отключите привод режущего элемента (элементов), если при

перемещении устройства по поверхности, отличной от травы, а также при транспортировке к месту кошения и обратно его необходимо наклонять. j. Не используйте прибор с поврежденными крышками или корпусами, а также без защитных устройств, таких как закрытые травосборники и/или контейнеры. k. Осторожно запустите двигатель в соответствии с инструкцией, следя за тем, чтобы ноги находились на расстоянии от режущего элемента (элементов). l. Не наклоняйте машину при запуске двигателя, за исключением случаев, когда ее необходимо наклонить во время запуска. В этом случае не наклоняйте машину больше, чем необходимо, и поднимайте только ту часть, которая находится в стороне от

m. Не запускайте устройство, стоя перед выпускным отверстием. n. Не держите руки и ноги вблизи вращающихся деталей. Следите за тем, чтобы отверстие для выброса не было постоянно засорено. o. Не переносите прибор с работающим двигателем. p. Остановите прибор и выньте вилку из розетки. Убедитесь, что все движущиеся части не находятся в движении - каждый раз, когда вы отходите от устройства, - перед чисткой или надавливанием на розетку, - перед проверкой, чисткой или ремонтом прибора, - после удара посторонним предметом. Проверьте прибор на наличие повреждений и, при необходимости, выполните ремонт, прежде чем снова запускать и эксплуатировать прибор, если он начинает чрезмерно вибрировать (немедленно проверьте) - проверьте, нет ли повреждений, - заменить или отремонтировать любую неисправную деталь, - Проверьте и подтяните ослабленные детали. 4 Обслуживание и хранение a. Следите за состоянием всех гаек, болтов и винтов, чтобы обеспечить безопасную работу устройства. b. Часто проверяйте контейнер для травы на предмет износа или повреждений. c. При использовании многолезвийного оборудования будьте осторожны, так как вращение одного режущего элемента может вызвать вращение других лезвий. d. Будьте осторожны при регулировке прибора, чтобы избежать попадания пальцев между движущимися лезвиями и неподвижными частями прибора. e. Перед следующим запуском всегда оставляйте прибор остывать. f. Будьте осторожны при обращении с ножами, даже если привод выключен, так как ножи могут продолжать вращаться. g. В целях безопасности заменяйте изношенные или поврежденные детали. Используйте только оригинальные запасные части и оборудование.

5. Рекомендации для оборудования класса II

Устройство должно питаться от устройства защитного отключения (УЗО) с током срабатывания не более 30 мА. Пояснения к используемым пиктограммам

1. ВНИМАНИЕ Прочтите инструкцию по эксплуатации

2. Следите за острыми краями ножей. Ножи вращаются при

выключенном двигателе - Выньте вилку из розетки перед обслуживанием или если шнур питания поврежден

3. Держите посторонних на соответствующем расстоянии

4. держите гибкий шнур питания подальше от режущего элемента

6. Второй класс защиты

7. использовать средства индивидуальной защиты (защитные очки,

средства защиты ушей)

8. использовать защитную одежду

9. не допускайте детей к инструменту

10. Защитите прибор от влаги

12. Максимальный уклон, на котором можно работать

КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ Электрическая косилка относится к классу II изолированных машин. Она приводится в действие однофазным двигателем переменного тока с коммутатором. Косилка предназначена для стрижки газонов в домашнем саду. Используйте только принадлежности, подходящие для этой машины, и следуйте инструкциям в руководстве по эксплуатации. Трава должна скашиваться ровными полосами. Косилку можно толкать или тянуть. Косилка предназначена только для любительского использования. Не используйте устройство не по назначению. ОПИСАНИЕ ГРАФИЧЕСКИХ СТРАНИЦ Приведенная ниже нумерация относится к компонентам устройства, показанным на графических страницах данного руководства. 1.Рычаг переключателя 2.Кнопка безопасности 3.Держатель электрического кабеля 4.Зажимы для электрических кабелей 5.Ручка зажима направляющей шины 6.Травяной танк 7.Задняя крышка травосборника 8.Заднее колесо 9.Нижняя направляющая 10.Верхняя направляющая ручка 11.Рукоятка регулировки высоты среза 12.Индикатор уровня заполнения ящика для травы

• Между рисунком и изделием могут быть различия. ОБОРУДОВАНИЕ И АКСЕССУАРЫ Рис. A 1.Косилка - 1 шт. 2.Держатель кабеля питания - 2 шт. 3.Зажимы для крепления верхней ручки -2 шт. 4.Ручка контейнера для травы - 1 шт. 5.Нижняя секция травосборника - 1 шт. 6.Верхняя секция травосборника - 1 шт. 7.Винты - 2 шт. ПОДГОТОВКА К РАБОТЕ Установка направляющей (рис. B и рис. C) Отпустите ручку-фиксатор (1), рис. B и поверните нижний руль (2) в нужное положение, а затем зафиксируйте ручку, чтобы закрепить нижний руль на месте. Установите верхнюю направляющую на нижнюю с помощью ручки и стопорной шайбы (рис. C).

2. установка травосборника (рис. D)

Соберите ручку: положите верхнюю часть бака на ровную поверхность, вставьте кронштейны в отверстия с одной стороны, а затем затяните ручку, чтобы зафиксировать кронштейны с другой стороны. Затем переверните верхнюю часть бака и с помощью двух винтов прикрепите ручку к верхней части бака для травы. Установите металлический зажим на верхнюю часть бака для травы. Затем установите нижнюю часть (сетку), вдавив ее в прорезь в верхней части бака (b жесткая), убедитесь, что обод зафиксирован защелками. Затем прижмите нижнюю часть бункера (сетку) к металлическому зажиму с помощью зажимов на сетке. Чтобы установить бункер для травы в косилку, поднимите защитный кожух для выброса травы с косилки и установите бункер на защелки (рис. E, F).

3. подключение источника питания

Напряжение сети должно соответствовать указанному на табличке с техническими характеристиками (230-240 В). Защита по току сети должна быть не менее.10A 1).Вставьте вилку газонокосилки в гнездо удлинителя (рис. H) 2).Чтобы предотвратить отсоединение удлинителя во время использования, перед подключением вилки пропустите удлинитель16

(конец кабеля) через петлю и закрепите на крюке. (рис. H) РАБОТА / НАСТРОЙКИ

Не включайте прибор, пока он не будет полностью собран. Перед включением прибора всегда проверяйте удлинитель на наличие признаков повреждения, используйте только неповрежденный удлинитель. Внимание! Поврежденный удлинитель может быть очень опасен! Создает опасность для жизни и здоровья пользователя - При попытке запустить косилку в высокой траве двигатель может перегреться и выйти из строя. Включение косилки (рис. I): 1).Чтобы запустить косилку, нажмите и удерживайте кнопку безопасности (2), как показано на рис. I, потяните рычаг переключателя (1). по направлению к рулевому колесу. Выполнив все действия в указанном порядке, косилка запустится. 2).Чтобы выключить косилку, отпустите кнопку безопасности (1). Примечание: После запуска устройства не нужно нажимать или удерживать кнопку безопасности. Установка высоты среза (рис. G) Внимание! Выключите косилку, отпустив рычаг выключателя, и дождитесь остановки двигателя и ножа перед регулировкой высоты среза, ножи продолжают вращаться в течение нескольких секунд после выключения машины, вращающийся нож может привести к

Если кошение производится впервые в сезоне или после длительного перерыва в скашивании, выберите высокую регулировку резания. Высоту среза можно выбрать из следующих значений: 20 мм, 30 мм, 40 мм, 50 мм, 60 мм или 70 мм, отрегулировав рукоятку, как показано на рисунке G. Настройка высоты резки: Возьмитесь за ручку регулировки высоты, сдвиньте ручку наружу, чтобы освободить ее из фиксирующего паза. Переместите рукоятку в сторону передней части машины, чтобы уменьшить высоту среза, и в сторону задней части, чтобы увеличить высоту среза. Установите рукоятку в фиксирующий паз, чтобы задать нужную высоту среза. Убедитесь, что рукоятка хорошо и надежно зафиксирована в зубчатом захвате. Советы: Для длинной травы начинайте косить с самой высокой настройки, а затем постепенно уменьшайте высоту среза. Когда и как устанавливать и убирать травосборник (рис. J, K) Травосборник должен быть установлен до начала работы косилки, подробности установки травосборника приведены выше. Когда косилка работает, поток воздуха от вращающегося ножа выталкивает заслонку индикатора травы (рис. J). Когда травосборник заполнен, заслонка индикатора будет лежать плашмя (рис. K). Отсоедините контейнер для травы. Примечание: Опорожняйте бак, когда он полон, чтобы избежать блокировки выпускного отверстия и излишней перегрузки двигателя. Отсоедините бункер для травы, выполнив следующие действия: 1.Поднимите заднюю защитную крышку травосборника, которая находится на верхней части бака для травы, 2.Поднимите травосборник вверх, чтобы отсоединить его от корпуса

3.Опустите заднюю защиту травосборника вниз. Примечание: Во время кошения безопасно кладите удлинитель на тротуар, дорожку или уже скошенные участки.

Когда двигатель останавливается, нож продолжает вращаться в течение нескольких секунд, поэтому не прикасайтесь к нижней части косилки, пока нож не остановится! Внимание! При кошении не допускайте перегрузки двигателя. При перегрузке двигателя обороты двигателя замедляются, и вы услышите изменение звука двигателя. В этом случае прекратите косить, отпустите рычаг переключателя и поднимите высоту среза. Неисправность может привести к повреждению машины. Выберите высоту скашивания, соответствующую желаемой высоте травы. При необходимости косите в несколько проходов, чтобы максимальная высота среза травы за один проход составляла 4 см. При косьбе старайтесь избегать мест, которые могут помешать свободному движению удлинителя.

Всегда отключайте косилку от сети, прежде чем проверять лезвие любым способом. После остановки двигателя помните, что нож будет работать еще несколько секунд, прежде чем остановится. Никогда не пытайтесь остановить нож. Регулярно проверяйте правильность установки ножа, его состояние и заточку. При необходимости замените его. Если вращающийся нож ударяется о какой-либо предмет, остановите косилку и дождитесь полной остановки ножа. Затем проверьте состояние ножа и держателя ножа. Немедленно замените нож, если он поврежден. ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ Внимание! Перед снятием травосборника остановите косилку и выньте вилку из розетки. Всегда вынимайте вилку из розетки перед проведением работ по техническому обслуживанию или чистке! Примечание: Для обеспечения долгой и надежной работы регулярно выполняйте следующее техническое обслуживание:

• Проверьте, нет ли очевидных дефектов, таких как ослабленный, смещенный или поврежденный нож, незакрепленные насадки, изношенные или поврежденные компоненты косилки.

• Убедитесь, что крышки и защитные кожухи не повреждены и правильно закреплены на косилке. Перед эксплуатацией косилки выполните необходимое техническое обслуживание, осмотр или ремонт. Внимание: При замене лезвия не забудьте обратиться в профессиональное сервисное агентство. Внимание: Никогда не выполняйте никаких сборочных или регулировочных операций при подключенном к косилке электропитании. Всегда следите за тем, чтобы кнопка питания находилась в выключенном положении, а вилка питания была отсоединена от удлинителя.

1. Не опрыскивайте прибор водой. Попадание воды может привести

к повреждению таких компонентов, как выключатель/вилка и электродвигатель.

2. очистите устройство с помощью ткани, ручной щетки и т.д.

Необходима консультация со Службой: (a) Если косилка врезается в какой-нибудь предмет. (b) Если двигатель внезапно останавливается c) Если лезвие погнуто (не выравнивать!) d) Если вал двигателя погнут (не выравнивать!) Рекомендуется заменять нож косилки в конце сезона кошения. Всегда производите замену ножа косилки в авторизованном сервисном центре (требуется измерение баланса ножа). Несбалансированный нож вызывает сильную вибрацию косилки и опасность несчастного случая! Проверьте травосборник и наличие поврежденных деталей Проверяйте травосборник на наличие признаков износа через более частые промежутки времени. Замените все изношенные или поврежденные детали. Для обслуживания используйте только оригинальные запасные

Наиболее подверженным износу компонентом является лезвие. Регулярно проверяйте состояние лезвия и его держателя. Если нож изношен, замените его. Если наблюдается чрезмерная вибрация косилки, это признак того, что нож неправильно сбалансирован или деформирован в результате удара. В этом случае замените нож. Хранение косилки:

• Отсоедините шнур питания.

• Дайте двигателю остыть в течение 30 минут.

• Проверьте, отремонтируйте или замените любой кабель питания, на котором видны следы износа или повреждения.

• Подтяните или замените изношенные, ослабленные или поврежденные детали, а также тщательно очистите их.

• Тщательно очистите внешнюю поверхность устройства с помощью мягкой щетки и ткани. Не используйте воду, растворители или полироли. Удалите всю траву и грязь, особенно из вентиляционных отверстий.

• Переверните устройство на бок и очистите лезвие и его кожух. Если на лезвие или вокруг него попали травинки, удалите их деревянным или пластиковым инструментом, чтобы защитить лезвие.17

• Чтобы защитить косилку от ржавчины, протрите все открытые металлические части тряпкой, смоченной в масле, или нанесите легкую смазку.

• Храните газонокосилку и удлинитель в закрытом, сухом и недоступном для детей месте, чтобы предотвратить несанкционированное использование или повреждение.

• Неплотно накройте брезентом для дополнительной защиты.

• При транспортировке не забудьте правильно закрепить устройство в автомобиле.

• Чтобы уменьшить место для хранения косилки, верхнюю рукоятку можно сложить, как показано на рис. B. Примечание: Не нажимайте на электрический шнур при складывании ручки. Следите за тем, чтобы он не застрял и не запутался при складывании и раскладывании верхней ручки. РЕШЕНИЕ ПРОБЛЕМ Всегда вынимайте вилку из розетки и дожидайтесь остановки ножа перед выполнением любых работ по обслуживанию или

Выключение питания Включите источник питания Неисправна розетка Используйте рабочую

Проверьте, замените, если повреждены. Слишком высокая

Увеличьте высоту резания Активирована защита от перегрузки Дайте остыть в течение нескольких минут и увеличьте высоту резки. Не используйте рычаг переключателя в это время, так как это увеличит время сброса защитного

Проверьте, замените, если

Контейнер для травы переполнен. Опорожните контейнер для

Внутренняя проводка косилки повреждена Обратитесь в службу

Слишком низкая высота среза Увеличьте высоту резания Режущий нож дергает траву или не режет Замените лезвие Нижняя часть машины сильно

Очистите устройство Лезвие установлено вверх ногами Закрепите лезвие в правильном положении Режущий нож не вращается Режущее лезвие заблокировано Серьезное повреждение - рекомендуется обратиться в сервисную службу Ослабла гайка/болт крепления лезвия. Затяните гайку/болт крепления лезвия

вибрация/шум Ослабла гайка/болт крепления лезвия Затяните гайку/болт крепления лезвия Неисправен режущий

Замените лезвие ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЙТИНГОВЫЕ ДАННЫЕ Электрическая косилка 59G475

Напряжение питания 230-240 В ПЕРЕМЕННОГО

Частота питания 50 Гц Номинальная мощность 2000 W Частота вращения шпинделя холостого

Степень защиты IPX4 Диаметр скашивания 430 мм Диапазон высоты скашивания 20-70 мм Количество положений высоты резания

Вместимость травосборника 45 l Класс защиты

15 кг Год производства

59G475 указывает тип и обозначение машины ДАННЫЕ О ШУМЕ И ВИБРАЦИИ Уровень звукового давления LpA = 85 дБ(A) K= 3 дБ(A) Уровень звуковой мощности LwA = 94,5 дБ(A) K= 1,84 дБ(A) Значения виброускорения ah = 3,02 м/с

Информация о шуме и вибрации Уровень шума, издаваемого оборудованием, описывается: уровнем звукового давления LpA и уровнем звуковой мощности LwA (где K обозначает неопределенность измерений). Вибрации, излучаемые оборудованием, описываются значением виброускорения ah (где K - неопределенность измерений). Уровень звукового давления LpA , уровень звуковой мощности LwA и значение виброускорения ah , приведенные в данной инструкции, были измерены в соответствии с EN IEC 62841-4-3. Приведенный уровень вибрации ah может быть использован для сравнения оборудования и предварительной оценки воздействия вибрации. Указанный уровень вибрации является показателем только базового использования устройства. Если устройство используется для других целей или с другими рабочими инструментами, уровень вибрации может измениться. На более высокий уровень вибрации влияет недостаточное или слишком редкое техническое обслуживание устройства. Вышеуказанные причины могут привести к повышенному воздействию вибрации в течение всего рабочего

Для точной оценки воздействия вибрации необходимо учитывать периоды, когда устройство выключено или когда оно включено, но не используется для работы. При точной оценке всех факторов общее воздействие вибрации может быть значительно ниже. Чтобы защитить пользователя от воздействия вибрации, необходимо принять дополнительные меры безопасности, такие как циклическое техническое обслуживание машины и рабочих инструментов, обеспечение надлежащей температуры рук и правильная организация труда. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Изделия, работающие от электричества, не следует выбрасывать вместе с бытовыми отходами, их следует сдавать в соответствующие учреждения для утилизации. За информацией об утилизации обращайтесь к продавцу изделия или в местные органы власти. Отходы электрического и электронного оборудования содержат экологически инертные вещества. Оборудование, которое не перерабатывается, представляет потенциальный риск для окружающей среды и здоровья людей. "Группа Топэкс Спулка з ограникзоно одповидзяльності" Spółka komandytowa с юридическим адресом в Варшаве, ул. Pograniczna 2/4 (далее: "Grupa Topex") сообщает, что все авторские права на содержание данного руководства (далее: "Руководство"), включая, среди прочего. его текст, фотографии, схемы, рисунки, а также его состав, принадлежат исключительно Grupa Topex и подлежат правовой охране в соответствии с Законом от 4 февраля 1994 года об авторском праве и смежных правах (Законодательный вестник 2006 г. № 90 Поз. 631, с изменениями). Копирование, обработка, публикация, изменение в коммерческих целях всего Руководства и его отдельных элементов без письменного согласия Grupa Topex строго запрещено и может повлечь за собой гражданскую и уголовную ответственность.
