ПОСІБНИК КОРИСТУВАЧА 59G475 Graphite

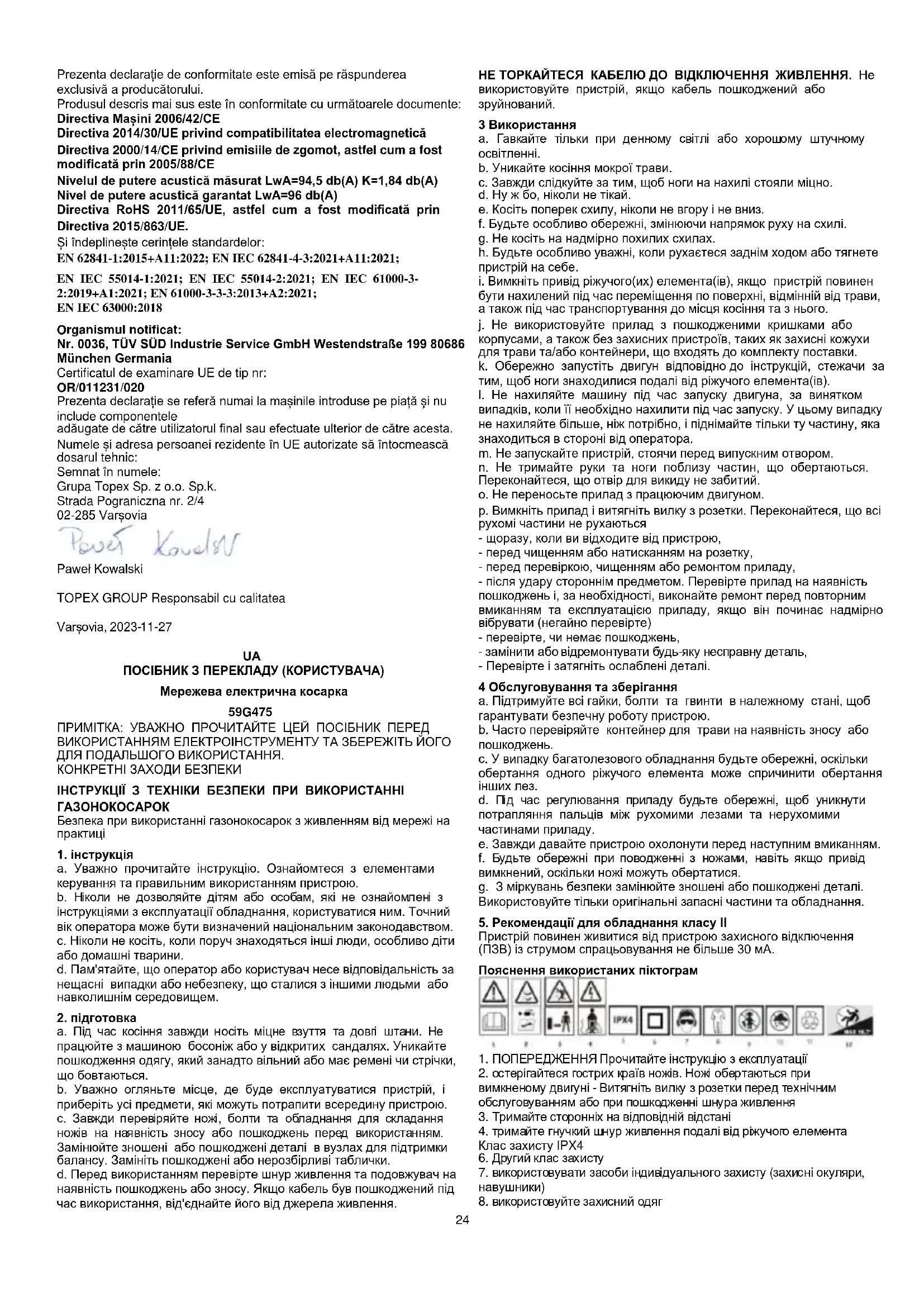

ПОСІБНИК З ПЕРЕКЛАДУ (КОРИСТУВАЧА) Мережева електрична косарка 59G475 ПРИМІТКА: УВАЖНО ПРОЧИТАЙТЕ ЦЕЙ ПОСІБНИК ПЕРЕД ВИКОРИСТАННЯМ ЕЛЕКТРОІНСТРУМЕНТУ ТА ЗБЕРЕЖІТЬ ЙОГО ДЛЯ ПОДАЛЬШОГО ВИКОРИСТАННЯ. КОНКРЕТНІ ЗАХОДИ БЕЗПЕКИ ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ ПРИ ВИКОРИСТАННІ ГАЗОНОКОСАРОК Безпека при використанні газонокосарок з живленням від мережі на

a. Уважно прочитайте інструкцію. Ознайомтеся з елементами керування та правильним використанням пристрою. b. Ніколи не дозволяйте дітям або особам, які не ознайомлені з інструкціями з експлуатації обладнання, користуватися ним. Точний вік оператора може бути визначений національним законодавством. c. Ніколи не косіть, коли поруч знаходяться інші люди, особливо діти або домашні тварини. d. Пам'ятайте, що оператор або користувач несе відповідальність за нещасні випадки або небезпеку, що сталися з іншими людьми або навколишнім середовищем.

a. Під час косіння завжди носіть міцне взуття та довгі штани. Не працюйте з машиною босоніж або у відкритих сандалях. Уникайте пошкодження одягу, який занадто вільний або має ремені чи стрічки, що бовтаються. b. Уважно огляньте місце, де буде експлуатуватися пристрій, і приберіть усі предмети, які можуть потрапити всередину пристрою. c. Завжди перевіряйте ножі, болти та обладнання для складання ножів на наявність зносу або пошкоджень перед використанням. Замінюйте зношені або пошкоджені деталі в вузлах для підтримки балансу. Замініть пошкоджені або нерозбірливі таблички. d. Перед використанням перевірте шнур живлення та подовжувач на наявність пошкоджень або зносу. Якщо кабель був пошкоджений під час використання, від'єднайте його від джерела живлення. НЕ ТОРКАЙТЕСЯ КАБЕЛЮ ДО ВІДКЛЮЧЕННЯ ЖИВЛЕННЯ. Не використовуйте пристрій, якщо кабель пошкоджений або зруйнований. 3 Використання a. Гавкайте тільки при денному світлі або хорошому штучному освітленні. b. Уникайте косіння мокрої трави. c. Завжди слідкуйте за тим, щоб ноги на нахилі стояли міцно. d. Ну ж бо, ніколи не тікай. e. Косіть поперек схилу, ніколи не вгору і не вниз. f. Будьте особливо обережні, змінюючи напрямок руху на схилі. g. Не косіть на надмірно похилих схилах. h. Будьте особливо уважні, коли рухаєтеся заднім ходом або тягнете пристрій на себе.

i. Вимкніть привід ріжучого(их) елемента(ів), якщо пристрій повинен

бути нахилений під час переміщення по поверхні, відмінній від трави, а також під час транспортування до місця косіння та з нього. j. Не використовуйте прилад з пошкодженими кришками або корпусами, а також без захисних пристроїв, таких як захисні кожухи для трави та/або контейнери, що входять до комплекту поставки. k. Обережно запустіть двигун відповідно до інструкцій, стежачи за тим, щоб ноги знаходилися подалі від ріжучого елемента(ів). l. Не нахиляйте машину під час запуску двигуна, за винятком випадків, коли її необхідно нахилити під час запуску. У цьому випадку не нахиляйте більше, ніж потрібно, і піднімайте тільки ту частину, яка знаходиться в стороні від оператора. m. Не запускайте пристрій, стоячи перед випускним отвором. n. Не тримайте руки та ноги поблизу частин, що обертаються. Переконайтеся, що отвір для викиду не забитий. o. Не переносьте прилад з працюючим двигуном. p. Вимкніть прилад і витягніть вилку з розетки. Переконайтеся, що всі рухомі частини не рухаються - щоразу, коли ви відходите від пристрою, - перед чищенням або натисканням на розетку, - перед перевіркою, чищенням або ремонтом приладу, - після удару стороннім предметом. Перевірте прилад на наявність пошкоджень і, за необхідності, виконайте ремонт перед повторним вмиканням та експлуатацією приладу, якщо він починає надмірно вібрувати (негайно перевірте) - перевірте, чи немає пошкоджень, - замінити або відремонтувати будь-яку несправну деталь, - Перевірте і затягніть ослаблені деталі. 4 Обслуговування та зберігання a. Підтримуйте всі гайки, болти та гвинти в належному стані, щоб гарантувати безпечну роботу пристрою. b. Часто перевіряйте контейнер для трави на наявність зносу або пошкоджень. c. У випадку багатолезового обладнання будьте обережні, оскільки обертання одного ріжучого елемента може спричинити обертання

d. Під час регулювання приладу будьте обережні, щоб уникнути потрапляння пальців між рухомими лезами та нерухомими частинами приладу. e. Завжди давайте пристрою охолонути перед наступним вмиканням. f. Будьте обережні при поводженні з ножами, навіть якщо привід вимкнений, оскільки ножі можуть обертатися. g. З міркувань безпеки замінюйте зношені або пошкоджені деталі. Використовуйте тільки оригінальні запасні частини та обладнання.

5. Рекомендації для обладнання класу II

Пристрій повинен живитися від пристрою захисного відключення (ПЗВ) із струмом спрацьовування не більше 30 мА. Пояснення використаних піктограм

1. ПОПЕРЕДЖЕННЯ Прочитайте інструкцію з експлуатації

2. остерігайтеся гострих країв ножів. Ножі обертаються при

вимкненому двигуні - Витягніть вилку з розетки перед технічним обслуговуванням або при пошкодженні шнура живлення

3. Тримайте сторонніх на відповідній відстані

4. тримайте гнучкий шнур живлення подалі від ріжучого елемента

6. Другий клас захисту

7. використовувати засоби індивідуального захисту (захисні окуляри,

8. використовуйте захисний одяг25

9. тримайте дітей подалі від інструменту

10. Захищайте прилад від вологи

12. Максимальний нахил, на якому можна працювати

КОНСТРУКЦІЯ ТА ЗАСТОСУВАННЯ Електрична косарка є ізольованою машиною класу II. Вона приводиться в дію однофазним двигуном з комутатором змінного струму. Косарка призначена для стрижки газонів на присадибній ділянці. Використовуйте тільки приладдя, придатне для цієї машини, і дотримуйтесь інструкцій, наведених у посібнику з експлуатації. Траву слід косити рівними смугами. Косарку можна штовхати або тягнути. Газонокосарка призначена тільки для аматорського використання. Не використовуйте пристрій не за призначенням. ОПИС ГРАФІЧНИХ СТОРІНОК Нумерація, наведена нижче, відноситься до компонентів пристрою, показаних на графічних сторінках цього посібника.

1. важіль перемикача

3.тримач електричного кабелю

4. затискачі для електричних кабелів

5. Ручка затискача напрямної планки

7. задня кришка виходу для трави

8 Заднє колесо 9.Нижня напрямна

10. Верхня напрямна ручка

11. Ручка регулювання висоти різання

12 Індикатор рівня заповнення травозбірника

• Між малюнком і виробом можуть бути відмінності. ОБЛАДНАННЯ ТА ДОДАТКИ Рис. A

2. тримач кабелю живлення - 2 шт.

3.Верхні затискачі для кріплення ручки -2 шт.

4. ручка контейнера для трави - 1 шт.

5. Нижня секція травозбірника - 1 шт.

6. верхня секція травозбірника - 1 шт.

ПІДГОТОВКА ДО РОБОТИ Встановлення напрямної (рис. B і рис. C) Відпустіть фіксуючу ручку (1), мал. B і поверніть нижній кермо (2) у правильне положення, а потім зафіксуйте ручку, щоб закріпити нижній кермо на місці. Приєднайте верхню направляючу до нижньої за допомогою ручки та стопорної шайби (рис. C).

2. встановлення травозбірника (рис. D)

Зберіть ручку: покладіть верхню частину бака на рівну поверхню, вставте кронштейни в отвори з одного боку, а потім затягніть ручку, щоб зафіксувати кронштейни з іншого боку. Потім переверніть верхню частину бака і за допомогою двох гвинтів прикріпіть ручку до верхньої частини бака для трави. Встановіть металевий затискач на верхню частину бака для трави. Потім встановіть нижню частину (a сітчасту), вставивши її в проріз у верхній частині бака (b жорстку), переконайтеся, що обід зафіксований засувками. Потім притисніть нижню частину бункера (сітку) до металевої скоби за допомогою затискачів на сітці. Щоб встановити бункер для трави в косарку, зніміть з косарки захисний кожух для викидання трави і встановіть бункер на защіпки (мал. E, F).

3. підключення джерела живлення

Напруга мережі повинна відповідати зазначеній на заводській табличці (230-240 В). Захист від струму в мережі повинен бути не менше 10А.

1) Вставте вилку газонокосарки в гніздо подовжувача (рис. H)

2). Щоб запобігти від'єднанню подовжувача під час використання, закріпіть подовжувач (кінець кабелю) через петлю і закріпіть на гачку перед тим, як підключати штепсельну вилку. (Рис. H) ЕКСПЛУАТАЦІЯ / НАЛАШТУВАННЯ

Не вмикайте прилад, доки він не буде повністю зібраний. Перед увімкненням приладу завжди перевіряйте подовжувач на наявність пошкоджень, використовуйте тільки неушкоджений подовжувач. Обережно! Пошкоджений подовжувач може бути дуже небезпечним! Створює небезпеку для життя і здоров'я користувача - При спробі запустити косарку у високій траві двигун може перегрітися і вийти з ладу. Увімкнення косарки (мал. I): 1). Щоб запустити косарку, натисніть і утримуйте запобіжну кнопку (2), як показано на рис. I, потягніть важіль вимикача (1) у напрямку до керма. Після виконання дій у зазначеному вище порядку газонокосарка запуститься. 2). Щоб вимкнути косарку, відпустіть запобіжну кнопку (1). Примітка: Не потрібно натискати або утримувати кнопку безпеки після запуску пристрою. Налаштування висоти зрізу (рис. G) Попередження! Вимкніть косарку, відпустивши важіль вимикача, і дочекайтеся зупинки двигуна і ножа, перш ніж регулювати висоту зрізу, ножі продовжують обертатися протягом декількох секунд після вимкнення машини, обертовий ніж може спричинити травму. При першому косінні в сезоні або після тривалого часу з моменту останнього косіння виберіть високе налаштування різання. Висоту різання можна вибрати з наступних значень: 20 мм, 30 мм, 40 мм, 50 мм, 60 мм або 70 мм, відрегулювавши ручку, як показано на малюнку G. Налаштування висоти різання: Візьміться за ручку регулювання висоти, посуньте ручку назовні, щоб звільнити її з фіксуючого паза. Перемістіть ручку до передньої частини машини, щоб зменшити висоту різання, і до задньої частини, щоб збільшити висоту різання. Помістіть ручку в фіксуючу виїмку, щоб встановити потрібну висоту

Переконайтеся, що ручка добре і надійно зафіксована в зубчастій

Поради: Для косіння довгої трави починайте з найвищого налаштування, а потім поступово зменшуйте висоту зрізу. Коли і як встановлювати та демонтувати травозбірник (рис. J, K) Перед початком експлуатації газонокосарки необхідно встановити травозбірник, деталі встановлення травозбірника наведені вище. Коли косарка працює, потік повітря від обертового ножа виштовхує заслінку індикатора заповнення травозбірника (рис. J). Коли травозбірник заповнений, індикаторна заслінка залишається рівною (рис. K). Від'єднайте контейнер для трави. Примітка: спорожняйте бак, коли він заповнений, щоб уникнути блокування зливного отвору і надмірного перевантаження двигуна. Від'єднайте бункер для трави, виконавши наведені нижче дії:

1. підніміть задній захисний кожух випускного отвору для трави, який

знаходиться на верхній частині контейнера для трави,

2. підніміть травозбірник вгору, щоб від'єднати його від корпусу

3) Опустіть задній захист травозбірника донизу.

Примітка: Під час косіння безпечно кладіть подовжувач на тротуар, доріжку або ділянки, які вже були скошені.

Коли двигун зупиняється, ніж продовжує обертатися протягом декількох секунд, тому не торкайтеся нижньої частини газонокосарки, поки ніж не зупиниться! Попередження! Під час косіння не допускайте перевантаження двигуна. При перевантаженні двигуна частота обертання сповільнюється і ви почуєте зміну звуку двигуна, коли це станеться, припиніть косіння, відпустіть важіль перемикача і підніміть висоту зрізу. Невиконання цієї вимоги може призвести до пошкодження

Виберіть висоту зрізу, яка відповідає бажаній висоті трави. За необхідності косіть за кілька проходів так, щоб максимальна висота зрізу за один прохід становила 4 см. Під час косіння уникайте ділянок, які можуть перешкоджати вільному руху подовжувача.

Завжди відключайте газонокосарку від мережі перед будь-якою перевіркою ножа. Після зупинки двигуна пам'ятайте, що ніж буде продовжувати працювати ще кілька секунд, перш ніж зупиниться. Ніколи не намагайтеся зупинити ніж. Регулярно перевіряйте правильність встановлення ножа, його справність і гостроту. За потреби замініть його. Якщо ніж, що обертається, вдарився об який-небудь предмет, зупиніть косарку і дочекайтеся повної зупинки ножа. Потім перевірте стан ножа та тримача ножа. Негайно замініть ніж, якщо він пошкоджений. ЕКСПЛУАТАЦІЯ ТА ОБСЛУГОВУВАННЯ Попередження! Перед зняттям травозбірника зупиніть газонокосарку та витягніть вилку з розетки.26

Завжди виймайте штепсельну вилку з розетки перед проведенням будь-яких робіт з технічного обслуговування або

Примітка: Для забезпечення тривалої та надійної роботи регулярно виконуйте наступне технічне обслуговування:

• Перевірте наявність явних дефектів, таких як розхитане, зміщене або пошкоджене лезо, ослаблене кріплення, а також зношені або пошкоджені компоненти косарки.

• Переконайтеся, що кришки та захисні кожухи не пошкоджені та належним чином закріплені на косарці. Перед початком експлуатації косарки виконайте необхідне технічне обслуговування/огляд або ремонт. Попередження: Не забудьте звернутися до професійного сервісного центру для заміни леза. Попередження: Ніколи не виконуйте жодних операцій зі збирання або регулювання при підключеному до газонокосарки джерелі живлення. Завжди переконайтеся, що кнопка живлення знаходиться у вимкненому положенні, а штепсельна вилка від'єднана від подовжувача. Прибирання:

1. не розпилюйте на прилад воду. Потрапляння води може

пошкодити такі компоненти, як вимикач/штепсельна вилка та електродвигун.

2. очистіть пристрій ганчіркою, ручною щіткою тощо.

Консультація зі Службою є обов'язковою: (a) Якщо косарка вдарилася об якийсь предмет. (b) Якщо двигун раптово зупинився в) Якщо лезо зігнуте (не вирівнювати!) d) Якщо вал двигуна зігнутий (не вирівнювати!) Рекомендується замінювати ріжуче лезо в кінці сезону косіння. Заміну косильного ножа завжди виконуйте в авторизованому сервісному центрі (необхідне вимірювання балансу ножа). Незбалансований ніж викликає сильну вібрацію косарки та ризик нещасного випадку! Перевірка травозбірника і наявність пошкоджених деталей Частіше перевіряйте бак для трави на наявність ознак зносу. Замініть всі зношені або пошкоджені деталі. Для технічного обслуговування використовуйте тільки оригінальні запасні частини. Компонентом, що піддається найбільшому зносу, є лезо. Регулярно перевіряйте стан леза та його тримача. У разі зносу леза замініть його. Якщо газонокосарка відчуває надмірну вібрацію, це ознака того, що ніж не збалансований належним чином або деформований внаслідок удару. У цьому випадку замініть ніж. Зберігання газонокосарки:

• Від'єднайте шнур живлення.

• Дайте двигуну охолонути приблизно 30 хвилин.

• Перевірте, відремонтуйте або замініть кабель живлення, який має ознаки зносу або пошкодження.

• Затягніть або замініть зношені, ослаблені або пошкоджені деталі, а також ретельно очистіть їх.

• Ретельно очистіть зовнішню поверхню пристрою м'якою щіткою та ганчіркою. Не використовуйте воду, розчинники або поліролі. Видаліть усю траву та бруд, особливо з вентиляційних отворів.

• Переверніть пристрій на бік і почистіть лезо та його захисний кожух. Якщо на лезо або навколо нього потрапили травинки, видаліть їх дерев'яним або пластиковим інструментом, щоб захистити лезо.

• Щоб захистити косарку від іржі, протріть всі відкриті металеві частини ганчіркою, змоченою в олії, або збризніть легким

• Зберігайте косарку та подовжувач у закритому, сухому та недоступному для дітей місці, щоб запобігти несанкціонованому використанню або пошкодженню.

• Для додаткового захисту нещільно накрийте брезентом.

• Під час транспортування не забудьте правильно закріпити пристрій у транспортному засобі.

• Щоб зменшити місце для зберігання косарки, верхню ручку можна скласти, як показано на рис. Б. Примітка: Не натискайте на електричний шнур, коли складаєте ручку. Переконайтеся, що він не застряг і не заплутався під час складання або розкладання верхньої ручки. ВИРІШЕННЯ ПРОБЛЕМ Завжди виймайте штепсельну вилку з розетки і чекайте зупинки ножа, перш ніж виконувати будь-які роботи з технічного обслуговування або чищення.

Вимкнути живлення. Увімкніть джерело

Несправність розетки

Використовуйте справну

Перевірте, замініть, якщо пошкоджено. Трава занадто висока Збільшення висоти різання Активувався захист від перевантаження Дати охолонути протягом декількох хвилин і збільшити висоту зрізу У цей час не натискайте на важіль перемикача, оскільки це збільшить час скидання запобіжника

Перевірте, замініть, якщо

Випорожніть контейнер для

Зверніться до служби

Занадто низька висота зрізу Збільшення висоти різання Ріжуче лезо смикає траву або не ріже Замініть лезо Нижня частина машини сильно

Очищення пристрою Перевернуте догори

Зафіксуйте лезо в правильному положенні Ріжуче лезо

обертається Ріжуче лезо заблоковано Серйозні пошкодження - рекомендується звернутися до сервісного центру Гайка/болт леза

Затягніть гайку/болт леза

вібрація/шум Ослаблена гайка/болт

Затягніть гайку/болт леза Несправне ріжуче

Замініть лезо ТЕХНІЧНІ ХАРАКТЕРИСТИКИ РЕЙТИНГОВІ ДАНІ Електрична косарка 59G475

Напруга живлення 230-240 В

Частота живлення 50 Гц Номінальна потужність 2000 W Частота обертання шпинделя без навантаження 3800 хв

Ступінь захисту IPX4 Діаметр косіння 430 мм Діапазон висоти косіння 20-70 мм Кількість позицій висоти різання

Ємність травозбірника 45 l Клас захисту

59G475 вказує як на тип, так і на позначення машини ДАНІ ЩОДО ШУМУ ТА ВІБРАЦІЇ Рівень звукового тиску LpA = 85 дБ(A) K= 3 дБ(A) Рівень звукової потужності LwA = 94,5 дБ(A) K= 1,84 дБ(A) Значення віброприскорення ah = 3,02 м/с

Інформація про шум і вібрацію Рівень шуму, що випромінюється обладнанням, описується: рівнем звукового тиску LpA та рівнем звукової потужності LwA (де K позначає невизначеність вимірювання). Вібрації, що випромінюються обладнанням, описуються значенням віброприскорення ah (де K - невизначеність вимірювання). Рівень звукового тиску LpA , рівень звукової потужності LwA і значення віброприскорення ah , наведені в цій інструкції, були виміряні відповідно до EN IEC 62841-4-3. Наведений рівень вібрації ah можна27

використовувати для порівняння обладнання та для попередньої оцінки впливу вібрації. Зазначений рівень вібрації є репрезентативним лише для основного використання пристрою. Якщо пристрій використовується для інших цілей або з іншими робочими інструментами, рівень вібрації може змінитися. На підвищення рівня вібрації впливає недостатнє або занадто рідкісне технічне обслуговування пристрою. Наведені вище причини можуть призвести до підвищеного впливу вібрації протягом усього робочого періоду. Для точної оцінки впливу вібрації необхідно враховувати періоди, коли пристрій вимкнений або коли він увімкнений, але не використовується для роботи. Коли всі фактори точно оцінені, загальний вплив вібрації може бути значно нижчим. Щоб захистити користувача від впливу вібрації, слід вжити додаткових заходів безпеки, таких як циклічне технічне обслуговування верстата і робочих інструментів, забезпечення належної температури рук і правильна організація праці. ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Вироби з електричним живленням не можна викидати разом із побутовими відходами, їх слід передавати у відповідні центри для утилізації. Для отримання інформації про утилізацію зверніться до продавця виробу або місцевої влади. Відпрацьоване електричне та електронне обладнання містить екологічно інертні речовини. Обладнання, яке не переробляється, становить потенційний ризик для навколишнього середовища та здоров'я людей. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa з місцезнаходженням у Варшаві, ul. Погранична 2/4 (далі - "Група Topex") повідомляє, що всі авторські права на зміст цього посібника (далі - "Посібник"), включаючи, серед іншого, його текст, фотографії, схеми та діаграми, належать Групі Topex. Його текст, фотографії, схеми, малюнки, а також його композиція належать виключно Grupa Topex і підлягають правовому захисту відповідно до Закону від 4 лютого 1994 р. "Про авторське право і суміжні права" (Законодавчий вісник 2006 р. № 90 Poz. 631, з наступними змінами і доповненнями). Копіювання, обробка, публікація, модифікація з комерційною метою всього Посібника або його окремих елементів без письмової згоди Grupa Topex суворо заборонено і може призвести до цивільної та кримінальної відповідальності.
