| Typ produktu | Elektryczna kosiarka do trawy |
| Marka | Graphite |
| Model | 59G474 |
| Napięcie zasilania | 230 V AC |
| Częstotliwość | 50 Hz |
| Moc znamionowa | 1500 W |
| Prędkość obrotowa biegu jałowego | 3500 min⁻¹ |
| Średnica cięcia | 360 mm |
| Regulowana wysokość koszenia | 20, 35 i 50 mm |
| Pojemność kosza | 35 L |
| Masa | 11 kg |
| Klasa ochronności | II (podwójna izolacja) |
| Stopień ochrony | IPX4 |
| Rodzaj cięcia | Obrotowe ostrze stalowe |
| Bezpieczeństwo | Podwójne zabezpieczenie: przycisk bezpieczeństwa + dźwignia wyłącznika |
| Poziom ciśnienia akustycznego (LpA) | 82,6 dB(A) K=3 dB(A) |
| Poziom mocy akustycznej (LwA) | 94,4 dB(A) K=1,89 dB(A) |
| Drgania (ah) | 3,44 m/s² K=1,5 m/s² |
| Zabezpieczenie przed przeciążeniem | Tak, z automatycznym resetem po ostygnięciu |
| Gwarancja | Zgodnie z dołączoną kartą gwarancyjną |
| Serwis posprzedażowy | Sieć GTX Service: gtxservice.pl / gtxservice.co.uk |
| Akcesoria w zestawie | Kosz na trawę, prowadnik kabla, klipsy, śruby mocujące |
| Przeznaczenie | Domowe trawniki ogrodowe |
Często zadawane pytania - 59G474 Graphite
Pytania użytkowników dotyczące 59G474 Graphite
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kosiarka do trawy w formacie PDF za darmo! Znajdź swoją instrukcję 59G474 - Graphite i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 59G474 marki Graphite.
INSTRUKCJA OBSŁUGI 59G474 Graphite
Sprawdź dostępność części zamiennych do tego produktu
skanując kod QR lub wchodząc na gtxservice.pl
59G474
* Części zamienne do tego produktu kupisz w gtxservice.pl przez min. 10 lat od jego zakupu.
Sklep gtxservice.pl realizuje min. 95% zamówień w skali roku.

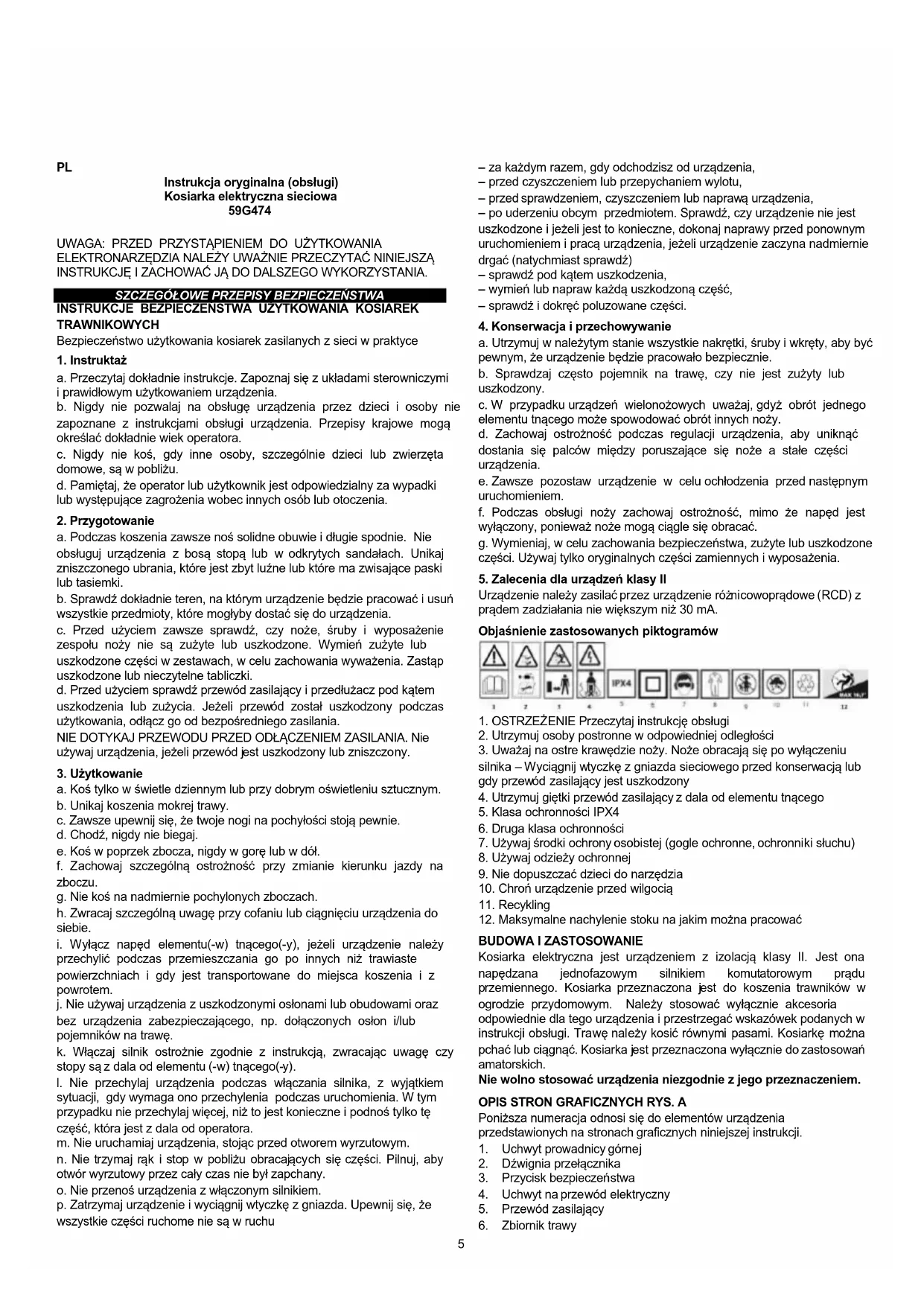

PL INSTRUKCJA ORYGINALNA (OBSŁUGI) 5
Instrukcja oryginalna (obstugi)
Kosiarka elektryczna sieciowa
59G474
UWAGA: PRZED PRZYSTAPIENIEM DO UŻYTKOWANIA
ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ
INSTRUKCJE I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA
INSTRUKCJE BEZPIECZENSTWA UŻYTKOWANIA KOSIAREK
TRAWNIKOWYCH
Bezpieczeństwo użytkowania kosiarek zasilanych z sieci w praktyce
1. Instruktaż
a. Przeczytaj dokładnie instrukcje. Zapoznaj się z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.
b. Nigdy nie pozwalaj na obsługę urządzenia przez dzieci i osoby nie zapoznane z instrukcjami obsługi urządzenia. Przepisy krajowe mogą określać dokładnie wiek operatora.
c. Nigdy nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta domowe, są w pobliżu.
d. Pamiętaj, że operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.
2. Przygotowanie
a. Podczas koszenia zawsze noś solidne obuwie i długie spodnie. Nie obsługuj urządzenia z bosą stopą lub w odkrytych sandałach. Unikaj zniszczonego ubrania, które jest zbyt lużne lub które ma zwisające paski lub tasiemki.
b. Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie przedmioty, które mogłyby dostać się do urządzenia.
c. Przed użyciem zawsze sprawdź, czy noże, śruby i wyposażenie zespołu noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone części w zestawach, w celu zachowania wyważenia. Zastąp uszkodzone lub nieczytelne tabliczki.
d. Przed użyciem sprawdź przewód zasilający i przedłużacz pod kątem uszkodzenia lub zużycia. Jeżeli przewód został uszkodzony podczas użytkowania, odłącz go od bezpośredniego zasilania.
NIE DOTYKAJ PRZEWODU PRZED ODŁĄCZENIEM ZASILANIA. Nie używaj urządzenia, jeżeli przewód jest uszkodzony lub zniszczony.
3. Użytkowanie
a. Koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
b. Unikaj koszenia mokrej trawy.
c. Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.
d. Chodź, nigdy nie biegaj.
e. Koś w poprzek zbocza, nigdy w gorę lub w dół.
f. Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu.
g. Nie koś na nadmiernie pochylonych zboczach.
h. Zwracaj szczególną uwagę przy cofaniu lub ciągnięciu urządzenia do siebie.
i. Wyłącz napęd elementu(-w) tnącego(-y), jeżeli urządzenie należy przechylić podczas przemieszczania go po innych niż trawiaste powierzchniach i gdy jest transportowane do miejsca koszenia i z powrotem.
j. Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych osłon i/lub pojemników na trawę.
k. Włączaj silnik ostrożnie zgodnie z instrukcją, zwracając uwagę czy stopy są z dala od elementu (-w) tnącego(-y).
I. Nie przechylaj urządzenia podczas włączania silnika, z wyjątkiem sytuacji, gdy wymaga ono przechylenia podczas uruchomienia. W tym przypadku nie przechylaj więcej, niż to jest konieczne i podność tylko tę część, która jest z dala od operatora.
m. Nie uruchamiaj urządzenia, stojąc przed otworem wyrzutowym.
n. Nie trzymaj rąk i stop w pobliżu obracających się części. Pilnuj, aby otwór wyrzutowy przez cały czas nie był zapchany.
o. Nie przenoś urządzenia z włączonym silnikiem.
p. Zatrzymaj urządzenie i wyciągnij wtyczkę z gniazda. Upewnij się, że wszystkie części ruchome nie są w ruchu
- za każdym razem, gdy odchodzisz od urządzenia,
– przed czyszczeniem lub przepychaniem wylotu,
– przed sprawdzeniem, czyszczeniem lub naprawą urządzenia,
– po uderzeniu obcym przedmiotem. Sprawdź, czy urządzenie nie jest uszkodzone i jeżeli jest to konieczne, dokonaj naprawy przed ponownym uruchomieniem i pracą urządzenia, jeżeli urządzenie zaczyna nadmiernie drgać (natychmiast sprawdź)
– sprawdź pod kątem uszkodzenia,
– wymień lub napraw każdą uszkodzoną część,
– sprawdź i dokręć poluzowane części.
4. Konserwacja i przechowywanie
a. Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie pracowało bezpiecznie.
b. Sprawdzaj często pojemnik na trawę, czy nie jest zużyty lub uszkodzony.
c. W przypadku urządzeń wielonożowych uważaj, gdyż obrót jednego elementu tnącego może spowodować obrót innych noży.
d. Zachowaj ostrożność podczas regulacji urządzenia, aby uniknąć dostania się palców między poruszające się noże a stałe części urządzenia.
e. Zawsze pozostaw urządzenie w celu ochłodzenia przed następnym uruchomieniem.
f. Podczas obsługi noży zachowaj ostrożność, mimo że napęd jest wyłączony, ponieważ noże mogą ciągle się obracać.
g. Wymieniaj, w celu zachowania bezpieczeństwa, zużyte lub uszkodzone części. Używaj tylko oryginalnych części zamiennych i wyposażenia.
5. Zalecenia dla urządzeń klasy II
Urządzenie należy zasilać przez urządzenie różnicowoprądowe (RCD) z prądem zadziałania nie większym niż 30 mA.
Objaśnienie zastosowanych piktogramów
- Utrzymuj osoby postronne w odpowiedniej odległości
- Uważaj na ostre krawędzie noży. Noże obracają się po wyłączeniu silnika – Wyciągnij wtyczkę z gniazda sieciowego przed konserwacją lub gdy przewód zasilający jest uszkodzony
- Utrzymuj giętki przewód zasilający z dala od elementu tnącego
- Klasa ochronności IPX4
- Druga klasa ochronności
- Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu)
- Używaj odzieży ochronnej
- Nie dopuszczać dzieci do narzędzia
- Chron urządzenie przed wilgocią
- Recykling
- Maksymalne nachylenie stoku na jakim można pracować
BUDOWA | ZASTOSOWANIE
Kosiarka elektryczna jest urządzeniem z izolacją klasy II. Jest ona napędzana jednofazowym silnikiem komutatorowym prądu przemiennego. Kosiarka przeznaczona jest do koszenia trawników w ogrodzie przydomowym. Należy stosować wyłącznie akcesoria odpowiednie dla tego urządzenia i przestrzegać wskazówek podanych w instrukcji obsługi. Trawę należy kosić równymi pasami. Kosiarkę można pchać lub ciągnąć. Kosiarka jest przeznaczona wyłącznie do zastosowań amatorskich.
Nie wolno stosować urządzenia niezgodnie z jego przeznaczeniem.

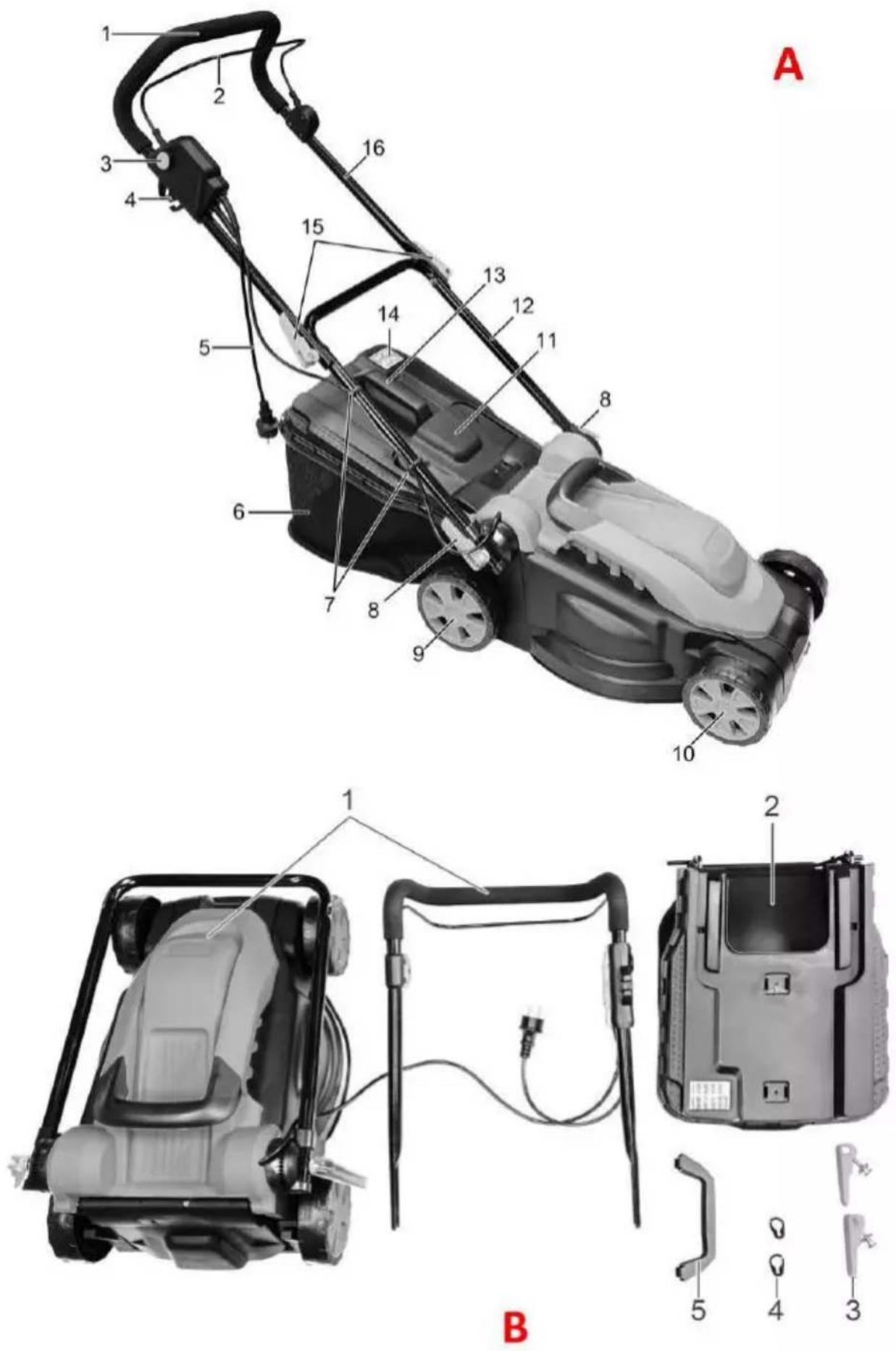

OPIS STRON GRAFICZNYCH RYS. A
Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.
- Uchwyt prowadnicy górnej
- Dźwignia przełącznika
- Przycisk bezpieczeństwa
- Uchwyt na przewód elektryczny
- Przewód zasilający
-
Zbiornik trawy
-
Klipsy przewodu elektrycznego
- Pokrętło mocowania prowadnicy
- Tylne koło
- Przednie koło
- Ośłona wylotu trawy
- Dolna prowadnica
- Rękojeść zbiornika trawy
- Wskaźnik wypełnienia zbiornika trawy
- Pokrętło mocowania prowadnicy
- Górny uchwyt prowadnicy
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKOW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
WYPOSAŻENIE I AKCESORIA RYS. B
- Kosiarka z prowadnicami
- Kosz na trawę
- Pokrętło mocowania prowadnicy
- Klipsy do zamocowania przewodu
- Rękojeść zbiornika na trawę
PRZYGOTOWANIE DO PRACY

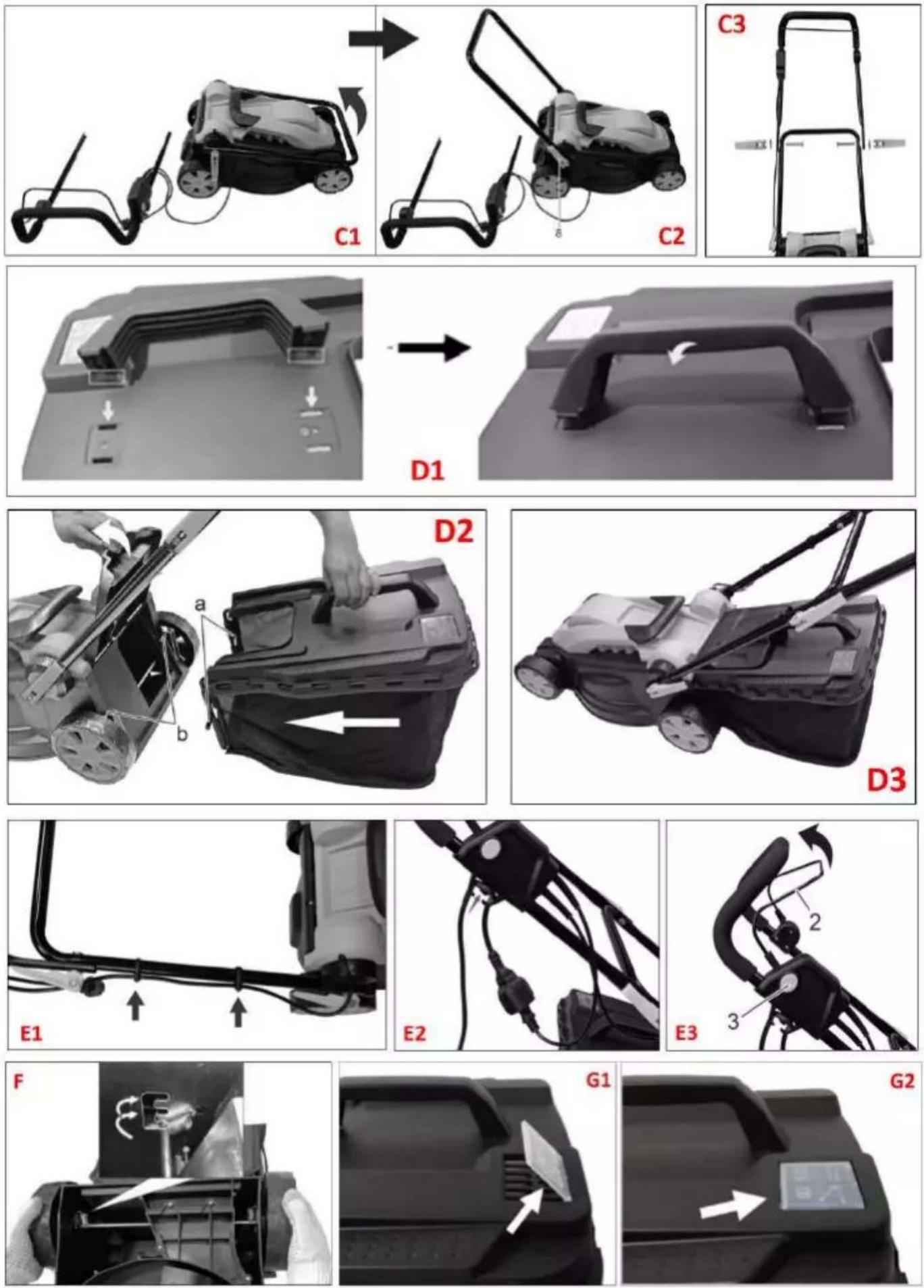

Montaż prowadnicy
Dopasuj dolną prowadnicę
- Podnieś dolną kierownicę do żądanej pozycji rys. C1, a następnie zabezpiecz ją na miejscu za pomocą pokrętła mocowania prowadnicy
- Zwolnij pokrętło blokujące (1) rys. B i obróć dolną kierownicę (2) do odpowiedniej pozycji a następnie zablokuj pokrętło, aby zamocować dolny uchwyt na miejscu. Zmontuj górną prowadnicę do dolnej prowadnicy za pomocą pokrętła i podkładki zabezpieczającej prowadnicę (Rys. C)
Montaż zbiornika na trawę
- Zmontuj uchwyt: Umieść górną część zbiornika na płaskiej powierzchni, włóż wypustki uchwytu do otworów, a następnie dociśnij uchwyt, aby go zablokować. Rys.D1
- Następnie zamontuj część dolną siatkową, umieść wciskając w szczelinę w części górnej sztywnej zbiornika upewnij się, że obręcz jest zablokowana przez zatrzaski.
- Następnie naciśnij część dolną zbiornika (siatkową) na metalową obejmę za pomocą zacisków znajdujących się na siatce.
- Aby umieścić zbiornik na trawę w kosiarce należy podnieść osłonę wyrzutu trawy z kosiarki i umieścić w zaczepach kosiarki (b) zbiornik na wypustkach znajdujących się na metalowej obejmie (a) rys. D2. Prawidłowo zainstalowany kosz przedstawiony jest na rys. D3
Podłączanie zasilania
Napięcie sieciowe musi być zgodne ze wskazanym na tabliczce znamionowej (230-240V). Zabezpieczenie prądowe sieci musi wynosić min. 10A
• Zabezpiecz przewód zasilający kosiarki jak na rys. E1
- Włóż wtyczkę kosiarki do gniazda połączeniowego przedłużacza rys. E2. Zabezpiecz przedłużacz przed wypadnięciem i rozłączeniem w uchwycie znajdującym się poniżej włącznika rys. E2
PRACA / USTAWIENIA
OSTRZEŻENIE!
- Nie włączaj urządzenia, dopóki nie zostanie całkowicie zmontowane. Przed włączeniem urządzenia należy zawsze sprawdzić przedłużacz pod kątem oznak uszkodzenia, można korzystać tylko z nieuszkodzonego przedłużacza.
Uwaga: Uszkodzony przedłużacz może być bardzo niebezpieczny! Stwarza zagrożenie dla życia i zdrowia użytkownika
- W czasie próby uruchomienia kosiarki w wysokiej trawie, silnik może się przegrzać i ulec uszkodzeniu.
Włączanie kosiarki:
- Aby uruchomić kosiarkę należy nacisnąć i przytrzymać przycisk bezpieczeństwa (3) w sposób przedstawiony na rys. E3, pociągnąć dźwignię przełącznika (2). w kierunku kierownicy. Po wykonaniu czynności w kolejności przedstawionej wcześniej kosiarka zostanie uruchomiona.
- Aby wyłączyć kosiarkę, zwolnij dźwignię przełącznika (2).
Uwaga: Nie ma potrzeby naciskania ani przytrzymywania przycisku bezpieczeństwa (3) po uruchomieniu urządzenia.
Ustawianie wysokości koszenia
Ostrzeżenie! Wyłącz kosiarkę zwalniając dźwignię przełącznika i poczekaj, aż silnik i ostrze zatrzyma się przed regulacją wysokości koszenia, ostrza nadal obracają się przez kilka sekund po wyłączeniu maszyny, obracające się ostrze może spowodować obrażenia.
W przypadku pierwszego cięcia sezonu lub po długim czasie od ostatniego koszenia należy wybrać wysoką regulację cięcia.
Wskazówki: W przypadku długiej trawy zacznij kosić z najwyższym ustawieniem, a następnie stopniowo zmniejszaj wysokość cięcia.
Kiedy i jak zakładać i zdejmować zbiornik na trawę
Przed pracą kosiarką należy przymocować zbiornik na trawę, szczegółowe informacje na temat instalacji kosza na trawę powyżej. Gdy kosiarka pracuje, podmuch powietrza od wirującego ostrza wypycha pokrywę wskaźnika trawy rys. G1. Gdy kosz na skoszoną trawę jest wypełniony, klapka wskaźnika będzie spoczywała płasko rys. G2
Odłączanie zbiornika trawy
Uwaga: Opróżnij zbiornik, gdy jest pełny, aby uniknąć blokowania otworu wylotowego i niepotrzebnego przeciążania silnika.
Odłącz zbiornik na trawę, wykonując następujące czynności:
- Podnieś tylne zabezpieczenie wylotu trawy będące na wierzchu zbiornika trawy,
- Podnieś zbiornik trawy w góre, aby odłączyć go korpusu kosiarki.
- Opuść tylne zabezpieczenie wylotu trawy w dół.
Uwaga: Podczas koszenia bezpiecznie położ przedłużacz na chodniku, ścieżce lub na obszarach, które zostały już skoszone.
OSTRZEŻENIE!
Po wyłączeniu silnika ostrze kontynuuje obroty przez kilka sekund, dlatego nie dotykaj spodu kosiarki, dopóki ostrze się nie zatrzyma! Ostrzeżenie! Podczas koszenia nie pozwól, aby silnik pracował z przeciążeniem. Gdy następuje przeciążenie silnika, prędkość obrotów silnika spada i usłyszysz zmianę dźwięku pracy silnika, gdy to nastąpi, przestań kosić, zwolnij dźwignię przełącznika i podnieś wysokość cięcia. Awaria może spowodować uszkodzenie urządzenia.
Wybierz wysokość koszenia, która będzie odpowiednia do żądanej wysokości trawy. Jeśli to konieczne, należy kosić w kilku przejściach tak, aby maksymalna wysokość cięcia trawy w jednym przejściu wynosiła 4 cm.
W czasie koszenia upewnij się, że unikasz miejsc, które mogłyby utrudnić swobodny ruch przedłużacza.
Ostrze
Zawsze odłączaj kosiarkę przed sprawdzeniem ostrza w jakikołwiek sposób. Po zatrzymaniu silnika pamiętaj, że ostrze będzie nadal działać przez kilka sekund, zanim się zatrzyma. Nigdy nie próbuj zatrzymać ostrza. Sprawdzaj w regularnych odstępach czasu, czy ostrze jest prawidłowo zamocowane, czy jest w dobrym stanie i czy jest dobrze naostrzone. W razie potrzeby wymień je.
Jeśli obracające się ostrze uderzy w jakikołwiek przedmiot, zatrzymaj kosiarkę i poczekaj, aż ostrze całkowicie się zatrzyma. Następnie sprawdź stan ostrza i uchwytu ostrza. Natychmiast wymień ostrze, jeśli zostało uszkodzone.
OBSŁUGA I KONSERWACJA
Ostrzeżenie! Zatrzymaj kosiarkę i wyjmij wtyczkę z zasilacza przed ęciem zbiornika trawy.
Przed wykonaniem jakichkolwiek prac konserwacyjnych lub czyszczących zawsze wyciągaj wtyczkę sieci!
Uwaga: Aby zapewnić długą i niezawodną obsługę, regularnie przeprowadzaj następujące czynności konserwacyjne:
- Sprawdź, czy nie ma oczywistych wad, takich jak luźne, wypchnięte lub uszkodzone ostrze, luźne mocowania oraz zużyte lub uszkodzone elementy kosiarki.
- Sprawdź, czy pokrywy i osłony są nieuszkodzone i prawidłowo przymocowane do kosiarki.
- Przeprowadzić niezbędną konserwację/przegląd lub naprawy przed rozpoczęciem eksploatacji kosiarki.
Ostrzeżenie: Pamiętaj, aby zwrócić się do profesjonalnej agencji konserwacyjnej podczas wymiany ostrza.
Ostrzeżenie: Nigdy nie przeprowadzaj żadnych operacji montażowych ani regulacji z zasilaniem podłączonym do kosiarki. Zawsze upewnij się, że przycisk zasilania znajduje się w pozycji wyłączonej i że wtyczka zasilania jest odłączona od przedłużacza.
Czyszczenie:
- Nie spryskiwać urządzenia wodą. Wnikanie wody może zniszczyć takie elementy jak przełącznik/wtyczka i silnik elektryczny.
- Wyczyść urządzenie szmatką, szczotką ręczną itp.
Wymagana jest konsultacja z Serwisem:
a) Jeśli kosiarka uderzy w obiekt.
b) Jeśli silnik nagle się zatrzyma
c) Jeśli ostrze jest wygięte (nie wyrównuj!)
d) Jeśli wał silnika jest wygięty (nie wyrównuj!)
Zalecana jest wymiana ostrza koszącego na koniec sezonu koszenia.
Zawsze należy wymienić ostrze koszące w autoryzowanym serwisie (wymaga pomiaru wyjażenia ostrza).
Niewyważone ostrze powodują gwałtowne wibracje kosiarki z ryzyko wypadku!
Kontrola zbiornika na trawy i wszelkich uszkodzonych części
Sprawdź zbiornik trawy pod kątem oznak zużycia w częstszych odstępach czasu.
Wymień wszelkie zużyte lub uszkodzone części.
Używaj tylko oryginalnych części zamiennych do konserwacji.
Elementem narażonym na najcieższe zużycie jest ostrze. Sprawdzaj stan ostrza i jego oprawy w regularnych odstępach czasu. Gdy ostrze jest zużyte, należy je wymienić. Jeśli wystąpią nadmierne wibracje kosiarki, jest to oznaka niewłaściwego wyważenia ostrza lub deformacji w wyniku uderzenia. W takim przypadku wymień ostrze.
Przechowywanie kosiarki:
• Odłącz przewód zasilający.
- Pozostaw silnik do ostygnięcia na około 30 minut.
- Sprawdź, napraw lub wymień przewód zasilający, który wykazuje oznaki zużycia lub uszkodzenia.
- Dokręcić lub wymienić zużyte, luźne lub uszkodzone części, i dokładnie je wyczyścić.
- Dokładnie wyczyść zewnętrzną część urządzenia za pomocą miękkiej szczotki i szmatki. Nie używaj wody, rozpuszczalników ani past. Usuń całą trawę i zanieczyszczenia, szczególnie z otworów wentylacyjnych.
- Obróć urządzenie na bok i wyczyść ostrze oraz jego osłonę. Jeśli żdźbła trawy znajdują się na ostrzu lub w jego okolicach, usuń je za pomocą drewnianego lub plastikowego narzędzia aby chronić ostrze.
- Aby chronić kosiarkę przed rdzą, przetrzyj wszystkie narażone metalowe części szmatką nasączoną olejem lub spryskaj lekkim smarem.
- Trzymaj kosiarkę oraz przedłużacz w zamkniętym, suchym miejscu, w którym jest ono poza zasięgiem dzieci, aby zapobiec nieautoryzowanemu użyciu lub uszkodzeniu.
- Przykryj luźno plandeką, aby zapewnić dodatkową ochronę.
- W przypadku transportu, pamiętaj, aby prawidłowo przymocować urządzenie do pojazdu.
- Aby zmniejszyć przestrzeń przechowywania kosiarki, górny uchwyt można złożyć, jak na rys. B.
Uwaga: Nie przyciskaj przewodu elektrycznego podczas składania wytu. Upewnij się, że nie utknął ani nie zapłątał się podczas składania rozkładania górnej rękojeści.
ROZWIAZYWANIE PROBLEMÓW
Przed wykonaniem jakichkolwiek prac konserwacyjnych lub szczących zawsze wyciągnij wtyczkę sieciową i poczekaj, aż ze się zatrzyma.
| Objaw | Możliwy problem | Rozwiązanie |
| Urządzenie nie działa | Zasilanie wyłączone | Włącz zasilanie |
| Gniazdo zasilania uszkodzone | Użyj sprawne gniazdo zasilania | |
| Przedłużacz uszkodzony | Sprawdź, wymień, jeśli jest uszkodzony. | |
| Zbyt wysoka trawa | Zwiększ wysokość cięcia | |
| Zabezpieczenie bezpieczeństwa/przeci ązeniowe zostało aktywowane | Pozostawić do ostygnięcia na kilka minut i zwiększyć wysokość cięciaW tej chwili nie należy obsługiwać dźwigni przełącznika, ponieważ wydłuży to czas resetowania zabezpieczenia bezpieczeństwa | |
| Przedłużacz uszkodzony | Sprawdź, wymień w przypadku uszkodzenia |
| Kosiarka pracuje z przerwami | Pojemnik z trawą jest pełny. | Opróżnij pojemnik z trawą. |
| Wewnętrzne okablowanie kosiarki jest uszkodzone | Skontaktuj się z serwisem | |
| Kosiarka nie działa poprawnie | Zbyt niska wysokość cięcia | Zwiększ wysokość cięcia |
| Ostrze tnące szarpie trawę lub nie tnie | Wymień ostrze | |
| Spód maszyny mocno zatkany | Wyczyść urządzenie | |
| Ostrze zamontowane do góry nogami | Zamocować ostrze we właściwej pozycji | |
| Ostrze tnące nie obraca się | Ostrze tnące zablokowane | Poważne uszkodzenie zalecany kontakt z serwisem |
| Nakrętka ostrza/śruba lużna. | Dokręć nakrętkę/śrubę ostrza | |
| Nadmierne wibracje/hałas | Nakrętka ostrza/śruba lużna | Dokręć nakrętkę/śrubę ostrza |
| Ostrze tnące uszkodzone | Wymień ostrze |
PARAMETRY TECHNICZNE
DANE ZNAMIONOWE
| Kosiarka elektryczna 59G474 | |
| Parametr | Wartość |
| Napięcie zasilania | 230 V AC |
| Częstotliwość zasilania | 50 Hz |
| Moc znamionowa | 1500 W |
| Prędkość obrotowa wrzeciona bez obciążenia | 3500 min^-1 |
| Stopień ochrony | IPX4 |
| Średnica koszenia | 360 mm |
| Zakres wysokości koszenia | 20/35/50 mm |
| Pojemność kosza na trawę | 35 l |
| Klasa ochronności | II |
| Masa | 11 kg |
| Rok produkcji | |
| 59G474 oznacza zarówno typ oraz określenie maszyny | |
| Poziom cisnienia akustycznego | Lp_A = 82,6 dB(A) K=3 dB(A) |
| Poziom mocy akustycznej | Lw_A = 94,4 dB(A) K=1,89 dB(A) |
| Wartość przyśpieszeń drgań | a_h = 3,44 m/s^2 K=1,5 m/s^2 |
Informacje na temat hałasu i wibracji
Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego LpA oraz poziom mocy akustycznej LwA (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a h (gdzie K oznacza niepewność pomiaru).
Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego Lp A, poziom mocy akustycznej Lw A oraz wartość przyśpieszeń drgań a h zostały zmierzone zgodnie z EN 60335-2-77. Podany poziom drgań a h może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.
Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.
W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.
OCHRONA ŚRODOWISKA
Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.
„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.
GWARANCJA I SERWIS
Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.
Serwis Centralny GTX Service Sp. z o.o. Sp.k.
ul. Pograniczna 2/4
tel. +48 22 364 53 50
02-285 Warszawa
e-mail bok@gtxservice.com
Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl Zeskanuj QR kod i wejdź na gtxservice.pl
GTX SERVICE
EN
2/4 Pograniczna Street tel. +48 22 364 53 50
02-285 Warszawae-mail bok@gtxservice.com
ul. Pograniczna 2/4 tel. +48 22 364 53 50
02-285 Warszawa e-mail bok@gtxservice.com
Pograniczna 2/4 tel. +48 22 364 53 50
02-285 Warszawae-mail bok@gtxservice.com
Ulica Pograniczna 2/4 tel. +48 22 364 53 50
02-285 Warszawae-mail bok@gtxservice.com
Ulica Pograniczna 2/4 tel. +48 22 364 53 50
02-285 Warszawae-mail bok@qtxservice.com
Mreža servisnih točk za garancijska in pogarancijska popravila je na voljo na spletni platformi gtxservice.pl
Skenirajte kodo QR in pojdite na gtxservice.pl
LT
Pograniczna gatvé 2/4 tel. +48 22 364 53 50
02-285 Warszawae-mail bok@gtxservice.com
Garantinio ir pogarantinio remonto serviso punktu tinklas, pasiekiamas interneto platformoje gtxservice.pl
Calle Pograniczna 2/4 tel. +48 22 364 53 50
02-285 Correo de Warszawae bok @gtxservice.com
Via Pograniczna 2/4 tel. +48 22 364 53 50
02-285 Warszawae-mail bok@gtxservice.come
Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:
/Name and address of the person who established in the Community and authorized to compile the technical file://A műszaki dokumentáció összeállitására felhatalmazott, a közösség területén lakóhellyel vagy székhellyel rendelkező személy neve és címe://Meno a adresa osoby alebo bydliska v EÚ poverená zostavením technickej dokumentlácie:// Jméno a adresu osoby pověřené sestavením technické dokumentace, přičemž tato osoba musí být usazena ve Společenství://Ime u адрес на лицето, което пребивава или e установено в EC, упълномощено да съставя техническото досие://Numele și adresa persoanei care locuiește sau este stabilită în UE autorizată să întocmească dosarul tehnic://Name und Anschrift der Person mit Wohnsitz oder Niederlassung in der EU, die zur Erstellung der technischen Akte berechtigt ist:/ Nome e indirizzo della persona residente o stabilita nell'UE autorizzata a compilare il fascicolo tecnico:/
Podpisano w imieniu:
Pełnomocnik ds. jakości firmy GRUPA TOPEX
