59G474 - žoliapjovė Graphite - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinė vejapjovė
Prekės ženklas	Graphite
Modelis	59G474
Maitinimo įtampa	230 V AC
Dažnis	50 Hz
Vardinė galia	1500 W
Tuščiosios eigos greitis	3500 min⁻¹
Pjovimo skersmuo	360 mm
Reguliuojamas pjovimo aukštis	20, 35 ir 50 mm
Žolės surinkimo dėžės talpa	35 L
Svoris	11 kg
Apsaugos klasė	II (dviguba izoliacija)
Apsaugos lygis	IPX4
Pjovimo tipas	Sukamasis plieninis peilis
Sauga	Dvigubas užrakinimas: saugos mygtukas + jungiklio svirtis
Garso slėgio lygis (LpA)	82,6 dB(A) K=3 dB(A)
Garso galios lygis (LwA)	94,4 dB(A) K=1,89 dB(A)
Vibracija (ah)	3,44 m/s² K=1,5 m/s²
Apsauga nuo perkrovos	Taip, su automatiniu atstatymu po atvėsinimo
Garantija	Pagal pateiktą garantijos kortelę
Servisas po pardavimo	GTX Service tinklas: gtxservice.pl / gtxservice.co.uk
Pridedami priedai	Žolės surinkimo dėžė, laido vediklis, spaustukai, tvirtinimo mygtukai
Paskirtis	Namų sodo vejos

Dažnai užduodami klausimai - 59G474 Graphite

Kaip paleisti Graphite 59G474 vejapjovę?

Norėdami paleisti, paspauskite ir laikykite nuspaudę saugos mygtuką (3) ant rankenos, tada patraukite jungiklio svirtį (2) link rankenos. Paleiskite saugos mygtuką po paleidimo. Norėdami sustabdyti, tiesiog atleiskite svirtį.

Ką daryti, jei vejapjovė neužsiveda?

Pirmiausia patikrinkite, ar vejapjovė įjungta ir ar veikia elektros lizdas. Jei prailgintuvas pažeistas, pakeiskite jį. Jei žolė per aukšta, padidinkite pjovimo aukštį. Perkrova galėjo suaktyvinti apsaugą: palaukite kelias minutes, kol atvės, ir prieš paleisdami vėl padidinkite pjovimo aukštį.

Kaip nustatyti pjovimo aukštį?

Išjunkite vejapjovę ir palaukite, kol peilis visiškai sustos. Naudokite reguliavimo mygtuką, kad pasirinktumėte vieną iš trijų aukščių: 20 mm, 35 mm arba 50 mm. Aukštai žolei pradėkite nuo didžiausio aukščio, tada palaipsniui mažinkite.

Kaip ištuštinti žolės surinkimo dėžę?

Pakelkite galinę žolės išmetimo apsaugą, tada pakelkite žolės dėžę, kad atkabintumėte. Ištuštinkite ją ir vėl uždėkite, užkabindami ant metalinio laikiklio liežuvėlių. Indikatoriaus sklendė pakyla, kai dėžė pilna.

Kokie svarbūs saugos patarimai?

Visada mūvėkite uždarais batais ir ilgomis kelnėmis. Niekada nešienaukite basomis ar šlepetėmis. Laikykite vaikus ir gyvūnus atokiai. Naudokite liekamosios srovės įtaisą (RCD) 30 mA. Prieš bet kokią priežiūrą atjunkite. Nelieskite peilio, kol jis visiškai nesustos.

Kaip valyti vejapjovę?

Prieš valydami visada atjunkite vejapjovę. Valymui niekada nenaudokite vandens. Naudokite skudurą arba rankinį šepetį, kad pašalintumėte žolę ir šiukšles. Peilį valykite mediniu arba plastikiniu įrankiu, kad nesusižeistumėte. Metalinėms dalims nuvalyti naudokite alyvuotą skudurą, kad išvengtumėte rūdžių.

Ką daryti esant per didelėms vibracijoms?

Nedelsdami sustabdykite vejapjovę ir atjunkite ją. Patikrinkite, ar peilis teisingai pritvirtintas ir nepažeistas. Jei peilio veržlė / varžtas atsilaisvinęs, priveržkite. Jei peilis pažeistas ar nesubalansuotas, pakeiskite jį. Per didelės vibracijos rodo nelaimingų atsitikimų riziką.

Kaip pakeisti vejapjovės peilį?

Atjunkite vejapjovę ir palaukite, kol peilis visiškai sustos. Apverskite vejapjovę ant šono. Nuimkite centrinę veržlę ir poveržlę, tada susidėvėjusį peilį. Sumontuokite naują peilį teisinga kryptimi (kraštai turi būti nukreipti į viršų). Priveržkite veržlę rekomenduojamu sukimo momentu. Peilį visada keiskite autorizuotame servise, kad būtų užtikrinta pusiausvyra.

Kaip laikyti vejapjovę po naudojimo?

Atjunkite vejapjovę ir leiskite varikliui atvėsti 30 minučių. Kruopščiai nuvalykite išorę ir peilį. Sulenkite viršutinę rankeną (nesuspausdami laido), kad sumažintumėte laikymo vietą. Laikykite vejapjovę sausoje ir užrakintoje vietoje, nepasiekiamoje vaikams. Papildomai apsaugai naudokite brezentą.

Kur rasti atsargines dalis ir servisą po pardavimo?

Naudokite tik originalias atsargines dalis. Po pardavimo serviso tinklas pasiekiamas platformose gtxservice.pl (Lenkijoje) ir gtxservice.co.uk (Jungtinėje Karalystėje). Nuskaitę QR kodą ant instrukcijos, galėsite prieiti. Dėl peilio keitimo kreipkitės į autorizuotą servisą.

NAUDOJIMO INSTRUKCIJA 59G474 Graphite

Originalus (naudojimo) vadovas Grandininė elektrinė vejapjovė 59G474

|SPĖJIMAS: PRIEŠ NAUDODAMI ELEKTRIN| IRANKI, ATIDŽIAI PERSKAITYKITE ŠI VADOVA IR IŠSAUGOKITE JI ATEITYJE.

KONKREČIOS SAUGOS NUOSTATOS

VEJAPJOVIU NAUDOJIMO SAUGOS INSTRUKCIJOS

Tinklo varikliu varomų šienapjovių praktinė sauga

1. instrukcija

a. Atidžiai perskaitykite instrukcijas. Susipažinkite su valdikliais ir tinkamu jrenginio naudojimu. b. Niekada neleiskite jrenginio valdyti vaikams ar asmenims, nesupažindintiems su jrenginio naudojimo instrukcijomis. Nacionaliniuose teisės aktuose gali būti nurodytas tikslus operatoriaus amžius.

c. Niekada nepjaukite, kai šalia yra kitų žmonių, ypač vaikų ar naminių gyvūnų.

d. Atminkite, kad operatorius arba naudotojas yra atsakingas už nelaimingus atsitikimus arba pavojus, kylančius kitiems žmonėms ar aplinkai.

2. paruošimas

a. Šienaudami visada avékite tvirtus batus ir mūvėkite ilgas kelnes. Nedirbkite su mašina basomis kojomis arba avėdami atvirus sandalus. Venkite dévėti per daug laisvus drabužius arba drabužius su kabančiomis juostelėmis ar kaspinais.

b. Atidžiai apžiūrėkite vietą, kurioje bus naudojamas jrenginys, ir pašalinkite visus daiktus, kurie gali patekti j jrenginį.

c. Prieš naudodami visada patikrinkite, ar peiliai, varžtai ir peilių surinkimo įranga nėra susidėvėję ar pažeisti. Pakeiskite susidėvėjusias ar pažeistas mazgų dalis, kad išlaikytumėte pusiausvyrą. Pakeiskite sugadintas arba nejskaitomas plokšteles.

d. Prieš naudodami apžiūrėkite, ar maitinimo laidas ir prailgintuvas nėra pažeisti arba susidėvėje. Jei naudojimo metu laidas buvo pažeistas, atjunkite jį nuo tiesioginio maitinimo šaltinio.

NELIESKITE KABELIO PRIEŠ ATJUNGDAMI MAITINIMA. Nenaudokite prietaiso, jei kabelis yra pažeistas arba sunaikintas.

3 Naudojimas

a. Žievinkite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.

b. Venkite pjauti šlapią žolę.

c. Visada jsitikinkite, kad kojos tvirtai stovi ant nuolydžio.

d. Nagi, niekada neběk.

e. Pjaukite skersai šlaito, niekada ne aukštyn ar žemyn.

f. Keisdami važiavimo kryptj nuokalnėje būkite itin atsargūs.

g. Nepjaukite pernelyg nuožulnių šlaitų.

h. Ypatingą dėmesį skirkite važiuodami atbuline eiga arba traukdami jrenginį i save.

i. Išjunkite pjovimo elemento (-ų) pavarą, jei jrenginį reikia pakreipti, kai jis judinamas ne žolės paviršiumi ir kai jis vežamas į pjovimo vietą ir iš jos. j. Nenaudokite jrenginio su pažeistais dangčiais ar korpusais arba be saugos įtaiso, pvz., uždarytų dangčių ir (arba) žolės talpyklu.

k. Atsargiai užveskite variklj, kaip nurodyta, jsitikinkite, kad kojos yra atokiau nuo pjaunamosios (-u) dalies (-iu).

I. Paleidžiant variklj, mašinos nelenkite, išskyrus atvejus, kai ją reikia pakreipti paleidimo metu. Tokiu atveju nelenkite daugiau nei būtina ir kelkite tik tą dalj, kuri yra atokiau nuo operatoriaus.

m. Nedirbkite su jrenginiu stovédami priešais išleidimo angą.

n. Nelaikykite rankų ar kojų prie besisukančių dalių. Visą laiką stebėkite, kad išmetimo anga nebūty užkimšta.

o. Nenešiokite jrenginio su jjungtu varikliu.

p. Sustabdykite jrenginj ir ištraukite kištuką iš lizdo. Jsitikinkite, kad visos judančios dalys nejuda

- kiekvieną kartą, kai atsitraukiate nuo prietaiso,

- prieš valydami ar stumdydami lizda,

- prieš apžiūrėdami, valydami ar taisydami jrenginį,

- po smūgio svetimu daiktu. Patikrinkite, ar įrenginys nepažeistas, ir, jei reikia, prieš vėl jungdami ir naudodami įrenginį, atlikite remontą, jei įrenginys pradeda pernelyg stipriai vibruoti (nedelsdami patikrinkite).

• patikrinkite, ar nėra pažeidimų,
• Pakeiskite arba suremontuokite bet kurią sugedusią dalj,
• Patikrinkite ir priveržkite visas atsilaisvinusias dalis.

4 Priežiūra ir saugojimas

a. Prižiūrėkite, kad visos veržlės, varžtai ir sraigtai būtų geros būklės, kad jrenginys veiktų saugiai.
b. Dažnai tikrinkite, ar žolės konteineris nėra susidėvėjęs arba pažeistas.
c. Daugelio peilių įrenginiuose būkite atsargūs, nes vieno pjovimo elemento sukimasis gali sukelti kitų peilių sukimąsi.
d. Reguliuodami jrenginj būkite atsargūs, kad nepatektumėte pirštais tarp judančių peilių ir nejudančių jrenginio dalių.
e. Prieš kitą paleidimą visada palikite jrenginį atvėsti.
f. Dirbdami su peiliais, net jei pavara išjungta, būkite atsargūs, nes peiliai vis dar gali suktis.
g. Saugumo sumetimais pakeiskite susidėvėjusias ar sugadintas dalis.
Naudokite tik originalias atsargines dalis ir jranga.

5. rekomendacijos dėl II klasės įrangos

Prietaisas turi būti maitinamas iš liekamosios srovės įtaiso (RCD), kurio suveikimo srovė yra ne didesnė kaip 30 mA.

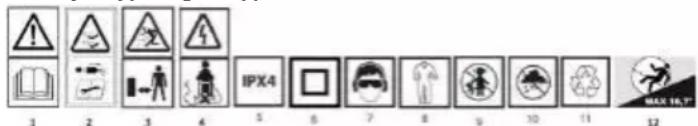

Naudojamų piktogramų paaiškinimas

1 2 3 4 IPX4 5 6 7 8 9 10 11 12

1. [SPÉJIMAS Perskaitykite šj vadovą

Laikykite pašalinius asmenis pakankamu atstumu

1. saugokitės aštrių peilių briaunų. Peiliai sukasi, kai variklis išjungtas -

Prieš atliekant techninę priežiūrą arba jei maitinimo laidas pažeistas,

ištraukite kištuką iš elektros lizdo.

Lankstujj maitinimo laidą laikykite atokiau nuo pjovimo elemento

Apsaugos klasé IPX4

6 Antros klasès apsauga

Dévékite asmenines apsaugos priemones (apsauginius akinius, ausu apsaugas).

1. naudoti apsauginius drabužius

2. saugokite vaikus nuo jrankio

3. saugokite jrenginj nuo drègmès

4. perdirbimas

Didžiausias nuolydis, ant kurio galite dirbti

KONSTRUKCIJA IR TAIKYMAS

Elektrinė vejapjovė yra II klasės izoliuotas įrenginys. Ją suka vienfazis kintamosios srovės komutatorinis variklis. Vejapjovė skirta namų sodo vejoms pjauti. Naudokite tik šiai mašinai tinkamus priedus ir laikykitės naudojimo instrukcijoje pateiktų nurodymų. Žolę pjaukite lygiomis juostomis. Šienapjovę galima stumti arba traukti. Šienapjovė skirta tik mėgėjiškam naudojimui.

Nenaudokite prietaiso netinkamai.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS A PAV.

Toliau pateikta numeracija reiškia šio vadovo grafiniuose puslapiuose pavaizduotus įrenginio komponentus.

1. Viršutinė kreipiamoji rankena
2. Perjungimo svirtis
3. Saugos mygtukas
4. Elektros kabelio laikiklis
5. Maitinimo laidas
6. Žolės rezervuaras
7. Elektros kabelių spaustukai
8. Kreipiančiosios juostos spaustuko rankenėlė

9. Galinis ratas

10. Priekinis ratas

11. Žolės išleidimo angos dangtis

12. Dugno vadovas

13. Žolės konteinerio rankena

14. Žolės bako lygio indikatorius

15. Kreipiančiosios juostos spaustuko rankenėlė

16. Viršutinė kreipiamoji rankena

* Brėžinys ir gaminys gali skirtis.

NAUDOJAMU GRAFINIŲ SIMBOLIŲ APRAŠYMAS

PÉJIMAS

IRANGA IR PRIEDAI B PAV.

1. Vejapjové su kreipiančiosiomis
2. Žolès gaudyklé
3. Kreipiančiosios juostos spaustuko rankenėlė
4. Kabeliui pritvirtinti skirti spaustukai
5. Žolės gaudyklės rankena

PASIRUOŠIMAS

Sklandiklio montavimas

Sureguliuokite apatinį kreiptuvą

- Pakelkite apatinį vairą į norimą padėti pav. C1, tada pritvirtinkite ją vietoje naudodami kreipiančiosios rankenėlę.

Atlaisvinkite užrakto rankenėlę (1) pav. B ir pasukite apatinį vairą (2) į reikiamą padėtį, tada užfiksuokite rankenėlę, kad užfiksuotumėte apatinį vairą. Sumontuokite viršutinę kreipiančiają prie apatinės kreipiančiosios, naudodami rankenėlę ir kreipiančiosios fiksavimo poveržlę (C pav.).

Žolės konteinerių įrengimas

• Surinkite laikiklj: Sudėkite laikiklj: padėkite bako viršų ant lygaus paviršiaus, jkiškite laikiklio skirtukus į skylutes ir paspauskite laikiklj žemyn, kad jis užsifiksuotų. D1 pav.
• Tada sumontuokite apatinę tinklinę dalį, įdėkite ją į viršutinės standžios bako dalies lizdą ir įsitikinkite, kad ratlankis užfiksuotas fiksatoriais.
• Paskui prispauskite apatinę (tinklinę) rezervuaro dalį prie metalinio spaustuko, naudodami ant tinklelio esančius spaustukus.
• Norėdami uždėti žolės surinktuvą ant šienapjovės, pakelkite žolės išmetimo apsaugą nuo šienapjovės ir uždėkite surinktuvą ant skirtukų, esančių ant šienapjovės metalinio laikiklio (b) (a) pav. D2. Tinkamai sumontuotas bunkeris parodytas pav. D3

Maitinimo šaltinio prijungimas

Elektros tinklo įtampa turi atitikti nurodytają vardinėje plokštelėje (230-240 V). Tinklo srovės apsauga turi būti ne mažesnė kaip 10 A

• Pritvirtinkite vejapjovės maitinimo laidą, kaip parodyta E1 paveikslėlyje.
• Ikiškite šienapjovės kištuką i ilginamojo kabelio jungties lizdą pav. E2. Pritvirtinkite prailginimo kabelj nuo iškritimo ir atjungimo laikiklyje, esančiame po jungikliu pav. E2

VEIKIMAS / NUSTATYMAI

!ISPÈJIMAS!

- Nejjunkite prietaiso, kol jis nėra visiškai sumontuotas. Prieš įjungdami prietaisą visada patikrinkite, ar prailgintuvas neturi pažeidimo požymių, naudokite tik nepažeistą prailgintuvą.

Atsargiai: Pažeistas ilgintuvas gali būti labai pavojingas! Pavojus naudotojo gyvybei ir sveikatai

- Bandant vejapjovę paleisti aukštoje žolėje, variklis gali perkaisti ir sugesti.

Vejapjovès ijungimas:

1. Norėdami paleisti vejapjovę, paspauskite ir palaikykite saugos mygtuką (3), kaip parodyta E3 paveikslėlyje, patraukite jungiklio svirtį (2). link rankenos. Atlikus anksčiau parodytos sekos veiksmus, vejapjovė įsijungs.

2. Norėdami išjungti vejapjovę, atleiskite jungiklio svirtį (2).

Pastaba: Jungus prietaisą, saugos mygtuko (3) spausti ir laikyti nereikia.

Pjovimo aukščio nustatymas

⚠️ Ispėjimas! Prieš reguliuodami pjovimo aukštį, išjunkite vejapjove atleisdami jungiklio svirtį ir palaukite, kol variklis ir peiliai sustos, nes išjungus mašiną peiliai dar kelias sekundes sukasi, besisukantys peiliai gali sužaloti.

Pirma kartą pjaudami sezono metu arba praėjus daug laiko nuo paskutinio pjovimo, pasirinkite aukštą pjovimo reguliavimą.

Patarimai: Pjaunant ilgą żolę, pradėkite pjauti nuo aukščiausio nustatymo ir palaipsniui mažinkite pjovimo aukštį.

Kada ir kaip jrengti ir išardyti žolės surinkimo baseiną

Prieš pradėdami naudoti vejapjovę, pritvirtinkite žolės surinktuva, žr. pirmiau pateiktą informaciją apie žolės surinktuvo montavimą. Vejapjovei veikiant, besisukančio peilio oro gūsis išstumia žolės indikatoriaus sklendę G1 pav. Kai žolės surinktuvas bus pilnas, žolės indikatoriaus sklendė bus plokščia pav. G2

Žolės dėžės išjungimas

Pastaba: Ištuštinkite baką, kai jis bus pilnas, kad neužkimštumėte išmetimo angos ir be reikalo neapkrautumėte variklio.

Žolės bunkerį atjunkite atlikdami šiuos veiksmus:

1. Pakelkite galinę żolės išleidimo angos apsaugą, esančią ant żolės bako viršaus.
2. Pakelkite žolės bunkerį aukštyn, kad jis atsiskirtų nuo vejapjovės korpuso.
3. Nuleiskite galinę żolės išleidimo angos apsaugą žemyn.
   Pastaba: pjaudami saugiai padėkite prailgintuvą ant šaligatvio, kelio ar jau nušienautų plotų.

⚠️ ISPĖJIMAS!

Išjungus variklį, peilis dar kelias sekundes sukasi, todėl nelieskite šienapjovės apačios, kol peilis sustos!

Įspėjimas! Pjaudami neleiskite varikliui veikti per didele apkrova. Kai variklis perkraunamas, variklio sūkių dažnis sulėtėja ir išgirsite pasikeitusį variklio garsą, kai taip atsitinka, nutraukite pjovimą, atleiskite jungiklio svirtį ir padidinkite pjovimo aukštį. Nesilaikant šio nurodymo gali būti sugadinta mašina.

Pasirinkite pjovimo aukšti, atitinkantj norimą žolės aukštį. Jei reikia, pjaukite keliais važiavimais, kad didžiausias žolės pjovimo aukštis vienu važiavimu būtų 4 cm.

Pjaudami stenkitės vengti vietų, kurios galėtų trukdyti laisvai judėti prailgintuvui.

Ašmenys

Prieš bet kokuu būdu tikrindami peilj, visada atjunkite vejapjovę. Išjungę variklj nepamirškite, kad peilis dar kelias sekundes veiks, kol sustos. Niekada nebandykite sustabdyti peilio. Reguliariai tikrinkite, ar ašmenys tinkamai pritvirtinti, ar jų būklė gera ir ar jie tinkamai pagaląsti. Jei reikia, pakeiskite ji.

Jei besisukantis peilis atsitrenkia i kokj nors objektą, sustabdykite vejapjovę ir palaukite, kol peilis visiškai sustos. Tada patikrinkite ašmenų ir ašmenų laikiklio būklę. Jei peilis pažeistas, nedelsdami jį pakeiskite.

EKSPLOATACIJA IR PRIEŽIURA

⚠️ Ispėjimas! Prieš nuimdami žolės surinktuvą sustabdykite vejapjovę ir atjunkite maitinimo adapterį.

Prieš atlikdami bet kokius techninės priežiūros ar valymo darbus, visada ištraukite elektros tinklo kištuką!

Pastaba: Norėdami užtikrinti ilgą ir patikimą veikimą, reguliariai atlikite toliau nurodytą techninę priežiūrą:

• Patikrinkite, ar néra akivaizdžių defektų, pavyzdžiui, atsilaisvinusių, išlindusių ar pažeistų peilių, atsilaisvinusių priedų ir susidėvėjusių ar pažeistų šienapjovės komponentų.
• Patikrinkite, ar nepažeisti ir tinkamai pritvirtinti prie šienapjovės dangčiai ir apsaugai.
• Prieš pradėdami eksploatuoti šienapjovę, atlikite būtiną techninę priežiūrą / patikrinimą arba remontą.

Įspėjimas: Nepamirškite kreiptis į profesionalią techninės priežiūros jmonę, kai keičiate peilį.

Įspėjimas: Niekada neatlikite jokių surinkimo ar reguliavimo operacijų, kai šienapjovė prijungta prie elektros tinklo. Visada jsitikinkite, kad maitinimo mygtukas yra išjungimo padėtyje ir kad maitinimo kištukas yra atjungtas nuo ilgintuvo.

Valymas:

Nepurkškite ant jrenginio vandens. Patekęs vanduo gali sugadinti tokias sudedamąsias dalis kaip jungiklis / kištukas ir elektros variklis. Jrenginį valykite šluoste, rankiniu šepečiu ir pan.

Būtina konsultuotis su tarnyba:

(a) Jei šienapjovė atsitrenkia į objektą.
(b) Jei variklis staiga sustoja
c) Jei ašmenys sulenkti (nelyginkite!)
d) Jei variklio velenas sulenktas (nelyginkite!)
Šienapjovės peilį rekomenduojama pakeisti pasibaigus šienavimo sezonui. Šienapjovės peilį visada keiskite įgaliotame techninės priežiūros centre (reikia atlikti peilio balanso matavimus).

⚠️ Dėl nesubalansuotų peilių šienapjovė smarkiai vibruoja ir kyla nelaimingų atsitikimų pavojus!

Žolės gaudyklės dėžės ir pažeistų dalių patikra

Dažniau tikrinkite žolės rezervuarą, ar nėra nusidėvėjimo požymių. Pakeiskite visas susidėvėjusias ar pažeistas dalis.

Techninei priežiūrai naudokite tik originalias atsargines dalis.

Labiausiai dévisi ašmenys. Reguliariai tikrinkite ašmenų ir jų laikiklio būklę. Kai ašmenys susidėvi, juos pakeiskite. Jei šienapjovė pernelyg vibruoja,

tai netinkamo ašmenų subalansavimo arba deformacijos dėl smūgių požymis. Tokiu atveju pakeiskite peilį.

Vejapjovès laikymas:

• Atjunkite maitinimo laidą.
• Leiskite varikliui atvėsti apie 30 minučių.
- Patikrinkite, sutaisykite arba pakeiskite bet kokį maitinimo laidą, kuris turi nusidėvėjimo ar pažeidimo požymių.
- Užveržkite arba pakeiskite susidėvėjusias, atsilaisvinusias ar pažeistas dalis ir kruopščiai jas išvalykite.

- Kruopščiai išvalykite jrenginio išorę minkštu šepetėliu ir šluoste. Nenaudokite vandens, tirpiklių ar poliravimo priemonių. Pašalinkite visą žolę ir šiukšles, ypač nuo ventiliacijos angų.

- Apverskite jrenginį ant šono ir nuvalykite ašmenis bei ašmenų apsaugą. Jei ant ašmenų ar šalia jų yra žolės šakelių, pašalinkite jas mediniu ar plastikiniu įrankiu, kad apsaugotumėte ašmenis.

- Norėdami apsaugoti vejapjovę nuo rūdžių, nuvalykite visas atviras metalines dalis aliejumi sudrėkinta šluoste arba apipurkškite lengvu tepalu.

- Kad vejapjovę ir prailgintuvą laikykite užrakintoje, sausoje, vaikams nepasiekiamoje vietoje ir apsaugokite nuo neteisėto naudojimo ar sugadinimo.

• Papildomai apsaugai laisvai uždenkite brezentu.

- Jei transportuojate, būtinai tinkamai pritvirtinkite jrenginį prie transporto priemonės.

- Kad vejapjovė užimtų mažiau vietos, viršutinę rankeną galima sulenkti, kaip parodyta B paveikslėlyje.

△ Pastaba: lankstydami rankeną nespauskite elektros laido. Itsitikinkite, kad jis nejstrigo ar nejsipainiojo sulankstant ar išskleidžiant viršutinę rankeną.

PROBLEMÚ SPRENDIMAS

⚠️ Prieš atlikdami bet kokius techninės priežiūros ar valymo darbus visada ištraukite elektros tinklo kištuką ir palaukite, kol ašmenys sustos.

Simptomas	Galima problema	Sprendimas
Prietaisas neveikia	Išjungti	Jjunkite maitinimą
	Pažeistas maitinimo lizdas	Naudokite veikiantį elektros lizdą
	Pažeistas ilginimo laidas	Patikrinkite, pakeiskite, jei pažeista.
	Žolė per aukšta	Padidinkite pjovimo aukštį
	Jjungta apsauga / perkrova	Leiskite keletą minučių atvėsti ir padidinkite pjovimo aukštį Šiuo metu nenaudokite jungiklio svirties, nes tai pailgins saugos saugos atstatymo laiką
Šienapjovė dirba su pertrūkiais	Pažeistas ilginimo laidas	Patikrinkite, pakeiskite, jei pažeista
	Žolės dėžė pilna.	Ištuštinkite žolės surinktuvą.
	Pažeista vejapjovės vidinė instaliacija	paslaugos Kontaktai
Vejapjovė neveikia tinkamai	Pjovimo aukštis per mažas	Padidinkite pjovimo aukštį
	Pjovimo peilis nuplėšia žolę arba nepjauna	Pakeiskite ašmenis
	Mašinos apačia blogai užsikimšusi	Išvalykite prietaisą
	Ašmenys sumontuoti aukštyn kojom	Pritvirtinkite peilį teisingoje padėtyje
Pjovimo diskas nesisuka	Pjovimo diskas užblokuotas	Rimta žala, kreipkitės į aptarnavimo centrą
	Atsukite ašmenų veržlę / varžtą.	Priveržkite ašmenų veržlę / varžtą
Per didelė vibracija / triukšmas	Atsukite ašmenų veržlę / varžtą	Priveržkite ašmenų veržlę / varžtą
	Pjovimo diskas pažeistas	Pakeiskite ašmenis

TECHNINÉS SPECIFIKACIJOS

IVERTINTI DUOMENYS

Elektrinė vejapjovė 59G474
Parametras	Vertė

Maitinimo įtampa	230 V KINTAMOSIOS SROVĖS
Maitinimo dažnis	50 Hz
Nominalioji galia	1500 W
Suklio greitis be apkrovos	3500 min-1
Apsaugos laipsnis	IPX4
Pjovimo skersmuo	360 mm
Pjovimo aukščio diapazonas	20/35/50 mm
Žolės gaudyklės talpa	35 l
Apsaugos klasė	II
Masė	11 kg
Gamybos metai
59G474 nurodo ir tipą, ir mašinos pavadinimą

TRIUKŠMO IR VIBRACIJOS DUOMENYS

Garso slégio lygis	LpA= 82,6 dB(A) K= 3 dB(A)
Garso galios lygis	LwA= 94,4 dB(A) K= 1,89 dB(A)
Vibracijos pagreičio vertės	ah= 3,44 m/s2 K= 1,5 m/s2

Informacija apie triukšmą ir vibraciją

Irangos skleidžiamo triukšmo lygj apibūdina: skleidžiamo garso slėgio lygis LpA ir garso galios lygis LwA (kur K reiškia matavimo neapibrėžtį). Irangos skleidžiamą vibraciją apibūdina vibracijos pagreičio vertė ah (kur K reiškia matavimo neapibrėžtį).

Garso slėgio lygis LpA, garso galios lygis LwA ir šiose instrukcijose nurodyta vibracijos pagreičio vertė Ah buvo išmatuoti pagal EN 60335-2-77.

Nurodytas vibracijos lygis atspindi tik pagrindinj prietaiso naudojimą. Jei įrenginys naudojamas kitais tikslais arba su kitais darbo įrankiais, vibracijos lygis gali pasikeisti. Didesnis vibracijos lygis atsiras dėl nepakankamos arba retai atliekamos mašinos techninės priežiūros. Dėl pirmiau nurodytų priežasčių gali padidėti vibracijos poveikis per visą eksploatavimo laikotarpį.

Norint tiksliai įvertinti vibracijos poveikį, būtina atsižvelgti į laikotarpius, kai įrenginys yra išjungtas arba kai jis įjungtas, bet nenaudojamas darbui. Tiksliai įvertinus visus veiksnius, bendras vibracijos poveikis gali būti daug mažesnis.

Siekiant apsaugoti naudotoją nuo vibracijos poveikio, reikėtų įgyvendinti papildomas saugos priemones, pavyzdžiui, atlikti ciklinę prietaiso ir darbo įrankių priežiūrą, užtikrinti tinkamą rankų temperatūrą ir tinkamai organizuoti darbą.

APLINKOS APSAUGA

Elektra varomus gaminius reikėtų išmesti ne kartu su buitinėmis atliekomis, o perdirbti atitinkamoje atliekų šalinimo įmonėje. Informacijos apie šalinimą teiraukitės gaminio pardavėjo arba vietos valdžios institucijos. Elektros ir elektroninės jrangos atliekose yra medžiagų, kurios nekenkia aplinkai. Neperdirbta jranga kelia potencialų pavojų aplinkai ir žmonių sveikatai.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios pagrindinė būstinė yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "Grupa Topex") informuoja, kad visos autorių teisės i šio vadovo (toliau - "Vadovas") turinį, įskaitant, be kita ko. jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik "Grupa Topex" ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (t. y. 2006 m. Įstatymų leidinys Nr. 90, poz. 631 su pakeitimais). Viso Vadovo, taip pat atskirų jo sudedamųjų dalių kopijavimas, apdorojimas, skelbimas, keitimas komerciniais tikslais be "Grupa Topex" raštu išreikšto sutikimo yra griežtai draudžiamas ir gali užtraukti civilinę ir baudžiamają atsakomybę.

GARANTIJA IR APTARNAVIMAS

Garantijos sąlygos ir skundų nagrinėjimo tvarkos aprašas pateikiami pridedamoje garantijos kortelėje.

Centriné tarnyba GTX Service Sp. z o.o. Sp.k.

Nuskaitykite QR kodą ir eikite i gtxservice.co.uk

LV
