РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 52G673 Graphite

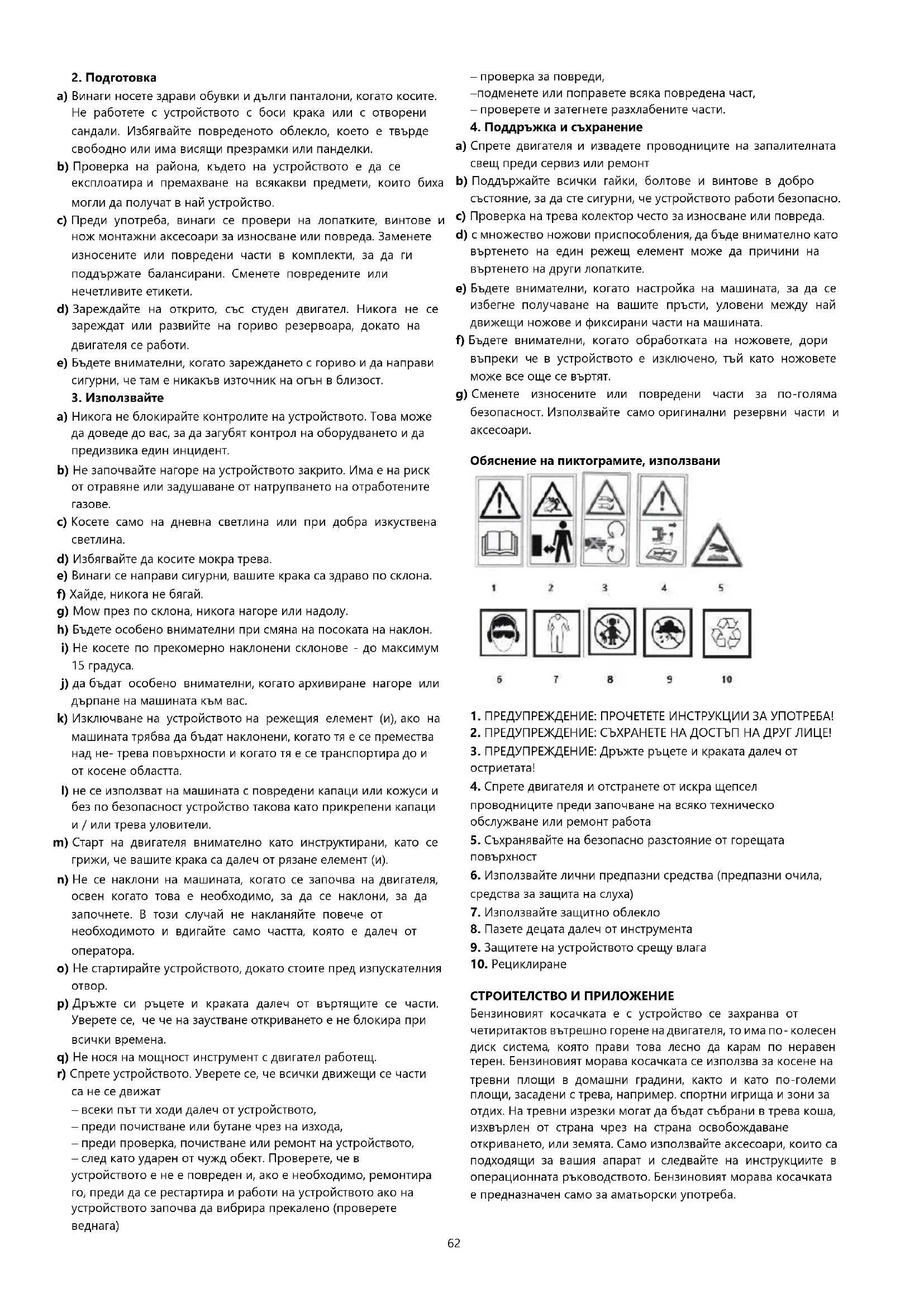

a) Прочетете внимателно инструкциите. Станете запознат с контролите и правилното използване на устройството. b) Никога не позволявайте на устройството да се управлява от деца или лица, които не са запознати с инструкциите за експлоатация на устройството. Националните разпоредби могат да определят на точната възраст на оператора. c) Никога не косете, когато други хора, особено деца или домашни любимци, са наблизо. d) Не забравяйте, че операторът или потребителят е отговорен за произшествия или заплахи за други хора или околната среда.62

a) Винаги носете здрави обувки и дълги панталони, когато косите. Не работете с устройството с боси крака или с отворени сандали. Избягвайте повреденото облекло, което е твърде свободно или има висящи презрамки или панделки. b) Проверка на района, където на устройството е да се експлоатира и премахване на всякакви предмети, които биха могли да получат в най устройство. c) Преди употреба, винаги се провери на лопатките, винтове и нож монтажни аксесоари за износване или повреда. Заменете износените или повредени части в комплекти, за да ги поддържате балансирани. Сменете повредените или нечетливите етикети. d) Зареждайте на открито, със студен двигател. Никога не се зареждат или развийте на гориво резервоара, докато на двигателя се работи. e) Бъдете внимателни, когато зареждането с гориво и да направи сигурни, че там е никакъв източник на огън в близост.

a) Никога не блокирайте контролите на устройството. Това може да доведе до вас, за да загубят контрол на оборудването и да предизвика един инцидент. b) Не започвайте нагоре на устройството закрито. Има е на риск от отравяне или задушаване от натрупването на отработените

c) Косете само на дневна светлина или при добра изкуствена

d) Избягвайте да косите мокра трева. e) Винаги се направи сигурни, вашите крака са здраво по склона. f) Хайде, никога не бягай. g) Mow през по склона, никога нагоре или надолу. h) Бъдете особено внимателни при смяна на посоката на наклон.

i) Не косете по прекомерно наклонени склонове - до максимум

15 градуса. j) да бъдат особено внимателни, когато архивиране нагоре или дърпане на машината към вас. k) Изключване на устройството на режещия елемент (и), ако на машината трябва да бъдат наклонени, когато тя е се премества над не- трева повърхности и когато тя е се транспортира до и от косене областта. l) не се използват на машината с повредени капаци или кожуси и без по безопасност устройство такова като прикрепени капаци и / или трева уловители. m) Старт на двигателя внимателно като инструктирани, като се грижи, че вашите крака са далеч от рязане елемент (и). n) Не се наклони на машината, когато се започва на двигателя, освен когато това е необходимо, за да се наклони, за да започнете. В този случай не накланяйте повече от необходимото и вдигайте само частта, която е далеч от

o) Не стартирайте устройството, докато стоите пред изпускателния

p) Дръжте си ръцете и краката далеч от въртящите се части. Уверете се, че че на заустване откриването е не блокира при всички времена. q) Не нося на мощност инструмент с двигател работещ. r) Спрете устройството. Уверете се, че всички движещи се части са не се движат − всеки път ти ходи далеч от устройството, − преди почистване или бутане чрез на изхода, − преди проверка, почистване или ремонт на устройството, − след като ударен от чужд обект. Проверете, че в устройството е не е повреден и, ако е необходимо, ремонтира го, преди да се рестартира и работи на устройството ако на устройството започва да вибрира прекалено (проверете

4. Поддръжка и съхранение

a) Спрете двигателя и извадете проводниците на запалителната свещ преди сервиз или ремонт b) Поддържайте всички гайки, болтове и винтове в добро състояние, за да сте сигурни, че устройството работи безопасно. c) Проверка на трева колектор често за износване или повреда. d) с множество ножови приспособления, да бъде внимателно като въртенето на един режещ елемент може да причини на въртенето на други лопатките. e) Бъдете внимателни, когато настройка на машината, за да се избегне получаване на вашите пръсти, уловени между най движещи ножове и фиксирани части на машината. f) Бъдете внимателни, когато обработката на ножовете, дори въпреки че в устройството е изключено, тъй като ножовете може все още се въртят. g) Сменете износените или повредени части за по-голяма безопасност. Използвайте само оригинални резервни части и

Обяснение на пиктограмите, използвани

3. ПРЕДУПРЕЖДЕНИЕ: Дръжте ръцете и краката далеч от

проводниците преди започване на всяко техническо обслужване или ремонт работа

5. Съхранявайте на безопасно разстояние от горещата

6. Използвайте лични предпазни средства (предпазни очила,

средства за защита на слуха)

7. Използвайте защитно облекло

8. Пазете децата далеч от инструмента

9. Защитете на устройството срещу влага

СТРОИТЕЛСТВО И ПРИЛОЖЕНИЕ Бензиновият косачката е с устройство се захранва от четиритактов вътрешно горене на двигателя, то има по- колесен диск система, която прави това лесно да карам по неравен терен. Бензиновият морава косачката се използва за косене на тревни площи в домашни градини, както и като по-големи площи, засадени с трева, например. спортни игрища и зони за отдих. На тревни изрезки могат да бъдат събрани в трева коша, изхвърлен от страна чрез на страна освобождаване откриването, или земята. Само използвайте аксесоари, които са подходящи за вашия апарат и следвайте на инструкциите в операционната ръководството. Бензиновият морава косачката е предназначен само за аматьорски употреба.63 ВНИМАНИЕ! Не използвайте за устройство напротив да му предназначена употреба. ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ В номерация по-долу се отнася до компонентите на устройството е показано на графични страниците на този

1. Лост на съединителя за задвижване на колелата

3. Лост за спирачка на двигателя

5. Гайка за фиксиране на дръжката

6. Заден капак за освобождаване от отговорност

8. В гориво пълнител капачката

9. Корпус на въздушния филтър

10. Ръчна горивна помпа

11. Капак за страничен разряд

12. В масло пълнител капачката

13. Задвижващо колело

14. Рязане височина корекция лост

16. Въже за зареждане

17. Задна заустване на затвора

18. Индикатор за нивото на маслото

19. Масло за източване щепсел

21. Болт за закрепване на нож за рязане

22. Капак на въздушния филтър

27. Контакти на свещи

• Има може да бъде различия между по чертеж и продукта. ОБОРУДВАНЕ И АКСЕСОАРИ

28. Трева ловец - 1 бр.

29. Долна дръжка - 1 бр.

30. Горна дръжка - 1 бр.

31. Скоби за рафтове напитки + - 1 комплект.

32. Заден отводнителен затвор - 1 бр.

33. Страничен разтоварен елемент - 1 бр.

34. Държач за стартово въже - 1 бр.

ПОДГОТОВКА ЗА РАБОТА ВНИМАНИЕ! Не работете с бензиновата косачка без уловителя за трева с повдигнат заден капак за изпускане. ВНИМАНИЕ! Всички поддръжка, ремонти, корекции и работа за подготовка на дейности трябва да се извършват с двигателя излитане. ДРЪЖКА МОНТАЖ

• Инсталиране на по-ниска дръжката (7) до косачка корпуса и закрепете с болтове и гайки (можете да регулирате на ъгъла на

• Прикачване на горната ръкохватка (2) към долната дръжката (7) с доставените болтове и гайки (лоста за 52G673).

• Инсталирайте дръжката на стартерното въже от дясната страна на горната дръжка (2) и прекарайте въжето на стартера (16) през дръжката.

• Прикачване на контрол кабелите към дръжката с скоби, предвидени (фиг. А). ПРИЛАГАНЕ НА ТРЕВЕН КОШНИК

• Повдигнете предпазителя на задния разряд (6).

• Hang на трева уловителят (15) от задната освобождаване контакта с помощта на две улова " а " на върха на косачка корпуса (фиг. В).

• Долна задната освобождаване предпазителя (6). На трева Ловецът се проведе на място от пролетния сила на задната разряд охраната. На трева Ловецът е една удобна за носене дръжка, за да изпразните го на тревни изрезки. ВНИМАНИЕ! Винаги се уверявайте, че събирачът на трева е правилно прикрепен. РЕГУЛИРАНЕ НА СТРАНА ЗА РАЗРЕЖДАНЕ

• ремахване на трева уловителят (15) и понижаване на задната освобождаване капака (6).

• Обърни на косачката "на своята страна ".

• Инсталиране на задната освобождаване затвора (17).

• Извадете от страна разряд капака (11) далеч от косачка

• Поставете капака на страничния разряд върху куките на корпуса и освободете капака на страничния разряд (11)

• Поставете косачката на колела. ЗАДАВАНЕ НА ФУНКЦИЯТА НА ШЛИФОВАНЕ

• Премахване на трева уловителят (15) и понижаване на задната освобождаване щит (6).

• Инсталиране на задната освобождаване затвора (17).

• Премахване на страна освобождаване елемент (ако оборудвана) и освобождава от страна освобождаване капака (11). РЕГУЛИРАНЕ НА ВИСОЧИНАТА НА РЕЗАНЕ На рязане височина се регулира с рязане височина лост (14) в 5 (или 8 за 52G673) позиции от 25 - 65 mm.

• Извадете обратно на рязане височина корекция лост (14) (фиг. D).

• Изберете желаната височина на косене, като преместите лоста за регулиране на косене.

• Поставете рязане височина корекция лоста в един от избраните вдлъбнатините на рязане височина корекция лост ключалката (14) на косачка корпуса (фиг. D). ВНИМАНИЕ! Най- рязане височина се определя едновременно от всички четири пътни колела. ПЪЛНЕНЕ С ДВИГАТЕЛНО МАСЛО ВНИМАНИЕ! Не започвайте бензин косачка без масло, като отправна ще повреди на двигателя.

• Развийте капачката на резервоара за масло (12).

• Излива се в готов количеството на масло.

• Проверка на масло нивото на щеката (12) (фиг. Е).

• Винт на масло пълнител тапата (12). ВНИМАНИЕ! Промяна на маслото за първи път след 5 часа на работа и след това на всеки 25 часа на работа. Тигелът на маслото в един маслоустойчив контейнер чрез развинтване на масло източване тапата (19) (фиг. E).64 ПЪЛНЕНЕ С БЕНЗИН ВНИМАНИЕ! Безоловен бензин с едно октаново число 95 би трябвало да се използва като гориво за бензин на тревата

• Развийте на гориво пълнител капачката (8).

• Излива бензин в резервоара и затягане на гориво пълнител капачка (8). ВНИМАНИЕ! След зареждане с гориво, правят се, че на гориво пълнител капачката се затяга здраво. Не позволявайте на горивото да се разлее. ВНИМАНИЕ! Повечето проблеми с двигателите с вътрешно горене са пряко или косвено свързани с вида на използваното гориво. МОНТАЖ НА СТОЙКАТА ЗА НАПИТКИ

• Прикачване на напитки рафта (4) на скобите на горната ръкохватка (2) и закрепване това чрез затягане на пластмасовите части от по-долу с винтове. ОПЕРАЦИЯ / НАСТРОЙКИ СТАРТИРАНЕ НА ДВИГАТЕЛЯ ВНИМАНИЕ! При никакви обстоятелства трябва на косачката да се използва без по охраната инсталирани. В използването на неправилни или повредени охрана може да причини сериозно нараняване. ВНИМАНИЕ! Използването на неправилен или износен режещ нож ще увеличи вибрациите. Бензиновият морава косачката е оборудван със система за предотвратяване на случайно стартиране.

• Помпа нагоре на горивото с ръка на гориво помпа (10), чрез натискане на бутона на няколко пъти (фиг. F).

• Извадете на двигателя спирачния лост (3) (фиг. G) срещу на горната ръкохватка (2).

• Издърпайте рязко въжето на стартера (16). СПРЯНЕ НА ДВИГАТЕЛЯ

• Освободете лоста на спирачката на двигателя (3) от горната ръкохватка (2). ВНИМАНИЕ! Острието продължава да се движи в продължение на няколко секунди, след като на двигателя

ВНИМАНИЕ! Никога не използвайте бензиновата косачка в дъжд или във влажна среда. Никога не работете с повредено устройство. Всички части трябва да бъдат правилно инсталирани и да отговарят на изискванията, гарантиращи правилното функциониране на бензин тревата косачка. Всички повредени предпазни компоненти или части трябва незабавно да бъдат ремонтирани или

• Извадете на колело диск на съединителя лост (1) срещу на горната ръкохватка (2). Всеки път на налягането на съединител лоста на колело диск (1) се освобождава, в предаването на задвижване на колелата е спряна, докато на двигателя е все още работи. Косене може да се извърши и без използване на функцията за задвижване на колелата чрез натискане на косачката. ВНИМАНИЕ! Преди започване на колело диск, направи сигурни, че там е не пречка в пътя на косачката. СЪВЕТИ ЗА БЕЗОПАСНА ИЗПОЛЗВАНЕ

• Преместване на косачката в гладкото движение, държейки дръжката с двете ръце.

• Когато на косачката се работи, държи го далеч от твърди предмети и култури.

• В косачката може само да бъде използван, когато на тревата е

• Честото изпразване на трева Ловецът (след 2/3 пълен от него) ще осигури на по- ефективно косене процес (пластмасовия капак на най-горния капак на трева Ловецът показва колко пълен с Ловецът

В косачката може да бъде използвана с или без на трева Ловецът монтирани. Забележка, обаче, че на задната разряд охраната трябва да бъдат сгънати надолу при косене, без на трева Ловецът. ВНИМАНИЕ! В косачка двигател получава много горещо и двете по време на работа и веднага след работа. Докосването му може да причини изгаряния на кожата. ВНИМАНИЕ! На отработените газове съдържат въглероден окис, за вдишване НА което може да причини отравяне. Ето защо, никога не тичам на устройството закрито или в лошо проветрени зони. Никога не започне косачка закрито или в близост до леснозапалими материали. ГРИЖИ И ПОДДРЪЖКА ВНИМАНИЕ! Преди започване на почистване, проверка или ремонт на косачка, направи сигурни, че на машината на двигателя е спрял и не е горещо. Изключете проводника от запалителната свещ, за да предотвратите случайно стартиране на двигателя. ПРОМЯНА НА РЕЗАЩИЯ НОЖ

• Твърдо разбере на режещия нож (20) (носят защитни ръкавици) (фиг. Н).

• Развийте на режещия нож монтаж болт (21) с гаечен ключ от завъртане това на ляво (фиг. Н).

• Замяна или изостряне на рязане нож (когато замяната на рязане нож с нов човек, той трябва да бъде от същия размер).

• Прикачване на режещия нож в обратен ред, както по-горе.

• В изострянето или подмяната на рязане нож е най-добрият поверено на квалифицирано лице, с помощта на оригинални

ВЪЗДУШЕН ФИЛТЪР А мръсна въздушен филтър намалява на силата на горене на двигателя и увеличава гориво потребление. На въздух филтър трябва да се почиства след всеки 5 часа на косачка операция.

• Свалете капака на въздушния филтър (22) (фиг. I).

• Премахване на въздушен филтър (23) от въздушен филтър капака (фиг. I).

• Knock прах се и запазването въздух филтър чист с ниско налягане сгъстен въздух.

• Инсталиране на въздушния филтър и въздушен филтър капака.65 ВНИМАНИЕ! За да се избегне на риска от пожар или на образуването на опасни изпарения, на въздушен филтър трябва да се промива с бензин или други запалими разтворители.

За надеждна работа на устройството, на състоянието на искра щепсел трябва да се проверява периодично.

• Извадете проводника на запалителната свещ (24) от запалителната свещ (25) (фиг. J).

• Инсталиране на искра щепсел гаечен ключ (26) и отстранете от искра щепсела.

• Почистете контактите на запалителната свещ (25) (фиг. K).

• Проверете празнината между контактите на запалителната свещ (27) (фиг. L).

• Ако е необходимо, сменете на искра щепсела с нов такъв.

• Когато съхранение на косачката, изпразване на гориво система напълно.

• Изпуснете резервоара за гориво, стартирайте двигателя и го оставете да спре да работи поради липса на гориво.

• Използвайте прясно гориво всеки сезон. Никога не използвайте никакви почистващи агенти в гориво резервоар като това може да повреди на двигателя.

• Уверете се, че че на вентилационните отвори на моторното жилища са не пречи по никакъв начин.

• Само на поддръжката процедури, описани в това ръководство може да се извършват въз косачката. Всякакви други дейности могат само да бъдат изпълнявани от един упълномощен сервизен център.

• Тя е не позволи да се направят каквито и да било промени в косачката е структура.

• Когато не се използва, косачката трябва да се съхранява чиста, на равна повърхност, на сухо място, недостъпно за деца.

• Редовно отстранявайте остатъците от трева.

• Никога не почиствайте бензин на тревата косачка с вода, агресивни флуиди или разтворители. Почистване на бензин косачката с четка, сгъстен въздух или с мека кърпа.

• Периодично проверява за състоянието на искра щепсела на горене на двигателя. Замяна на износени искра щепсела с нов една препоръчва от производителя.

• Използване на режещите ножове, препоръчани от производителя. ВНИМАНИЕ! Горива с една смес от алкохол (етил или метил) могат да абсорбират влага, което по време на съхранение води до отделяне на гориво смес компоненти и образуване на киселини. Кисело бензин може да повреди на двигателя. Всички видове на грешки трябва да бъдат отстранени от производителя упълномощен сервиз. ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ ОЦЕНЕНИ ДАННИ Бензин морава косачка с кола

52G671 52G672 52G673 Капацитет на

Капацитет на тревната кутия 55 л 55 л 60 л Обхват и брой настройки на височината на

52G671, 52G672, 52G673 средства както на вида и обозначението на машината

Информация за шума и вибрациите На нивото на шума, излъчван от устройството е описано от: на нивото на излъчваната звуково налягане Lp

(където К е за измерване несигурност). На вибрациите, излъчвани от устройството са описани от стойността на вибрации ускорение на

(където К е за измерване несигурност). В следващата информация : излъчван звук налягане ниво Lp

и стойността на вибрациите ускорение

бяха измерени в съответствие с Директива 2000/14 / ЕО относно шума емисии в околната среда. В даден вибрации66

може да бъде използван, за да сравните устройства и за предварителна оценка на вибрациите на експозицията. Най заяви вибрации ниво е представител само за основния използването на устройството. Ако на машината се използва за различни приложения или с различни работни инструменти, на вибрации ниво може да се промени. По- високото ниво на вибрации ще бъде повлияно от недостатъчна или твърде рядка поддръжка на устройството. На причините, дадени по-горе, може да доведе в един повишена експозиция на вибрации по време на целия период на експлоатация. Да точно изчислите излагане на вибрации, помисли за периоди, когато на оборудването се обърнаха на разстояние или когато тя се обърна към, но не в употреба. След всички фактори са били внимателно оценени, за цялостната вибрация експозицията може да бъде значително по-ниска. За да се защити на потребителя срещу най ефектите от вибрациите, допълнителни безопасност мерки трябва да бъдат приложени, като например: периодична поддръжка на устройството и работните инструменти, защита на подходяща температура на ръцете и правилна организация на работа. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Електрически захранваните изделия не трябва да се изхвърлят с домашните отпадъци, а трябва да се предадат за оползотворяване в съответните заводи. Информация за оползотворяването може да бъде получена от продавача на изделието от местните власти. Негодното електрическо и електронно оборудване съдържа непасивни субстанции за естествената среда. Оборудването, неотдадено за рециклиране, представлява потенциална заплаха за околната среда и за здравето на хората.

• Запазва се правото за извършване на промени. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa със седалище във Варшава, ул. Погранична 2/4 (наричана по-нататък : „Grupa Topex”) информира, че всякакви авторски права относно съдържанието на инструкция (наричана по-нататък : „Инструкция”), включващи между другото нейния текст, поместените фотографии, схеми, чертежи, а също и нейните композиции, принадлежат изключително на Grupa Topex и подлежат на правна защита съгласно закона от 4 февруари 1994 година относно авторското право и сродните му права (еднороден текст в Държавен вестник 2006 № 90 поз. 631 с по-късните изменения). Копирането, преработването, публикуването, модифицирането с комерческа цел на цялата инструкция, както и на отделните й елементи без съгласието на Grupa Topex изразено в писмена форма, е строго забранено и може и може да доведе до привличането към гражданска и наказателна отговорност.
